ПИД терморегулятор REX-C400 с релейным выходом для управления нагревателями. Он держит заданную температуру в диапазоне 0...400 °С, питается от сети 220 В и встраивается в щит или панель оборудования. Корпус 96x48x112 мм, номинальная мощность 10 Вт.
Как работает ПИД-регулирование
Простой термостат включает нагрев ниже порога и выключает выше, поэтому температура постоянно качается вокруг заданной. ПИД терморегулятор учитывает сразу три вещи: насколько температура отличается от заданной, как долго держится это отклонение и с какой скоростью меняется температура. За счёт этого нагрев плавно снижается при подходе к заданной точке, температура меньше перелетает её и держится ровнее.
Релейный выход
На выходе стоит встроенное электромагнитное реле: оно замыкает и размыкает цепь нагрузки контактами. Такой выход удобен, когда нужно напрямую управлять нагревателем или катушкой контактора без дополнительного твердотельного реле. Контакты реле имеют механический ресурс, поэтому релейную версию выбирают для систем с инерционным нагревом, где частое переключение не нужно. Для быстрого бесшумного переключения существует версия REX-C400 с выходом SSR под твердотельное реле.
Индикация и датчик

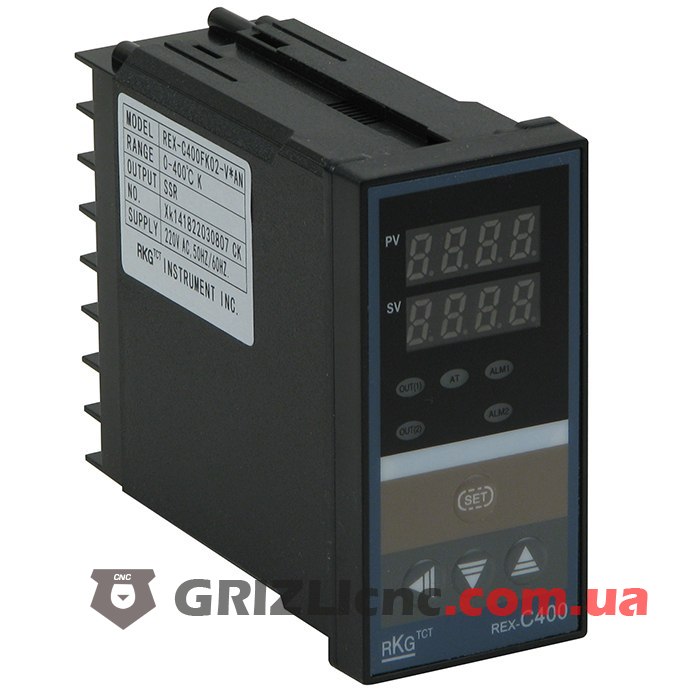

На передней панели два светодиодных индикатора: PV показывает текущую температуру, SV заданную, а кнопками под ними выставляют уставку и параметры. Точность измерения 0.5%, от диапазона 400 °С это 2 °С. Температура отображается в градусах Цельсия.
Подключение

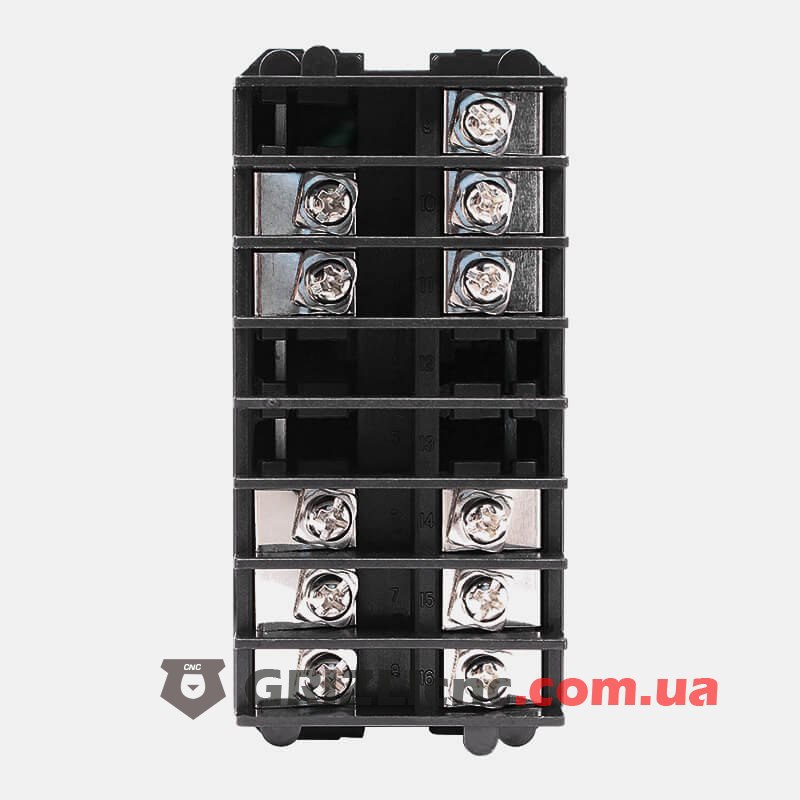

Питание, датчик и нагрузка подключаются к винтовым клеммам на задней стенке корпуса. Тип датчика должен совпадать с типом входа регулятора. Перед подключением сверьте схему клемм с маркировкой на корпусе прибора и подберите нагрузку так, чтобы ток не превышал допустимый для контактов реле. Мощный нагреватель подключайте через контактор, а катушку контактора питайте от выхода регулятора.
