ПІД терморегулятор REX-C100 M-DA з релейним виходом, 0...400 °C, 220 В

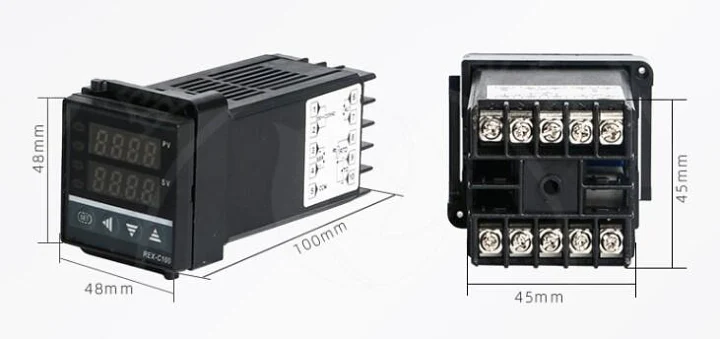

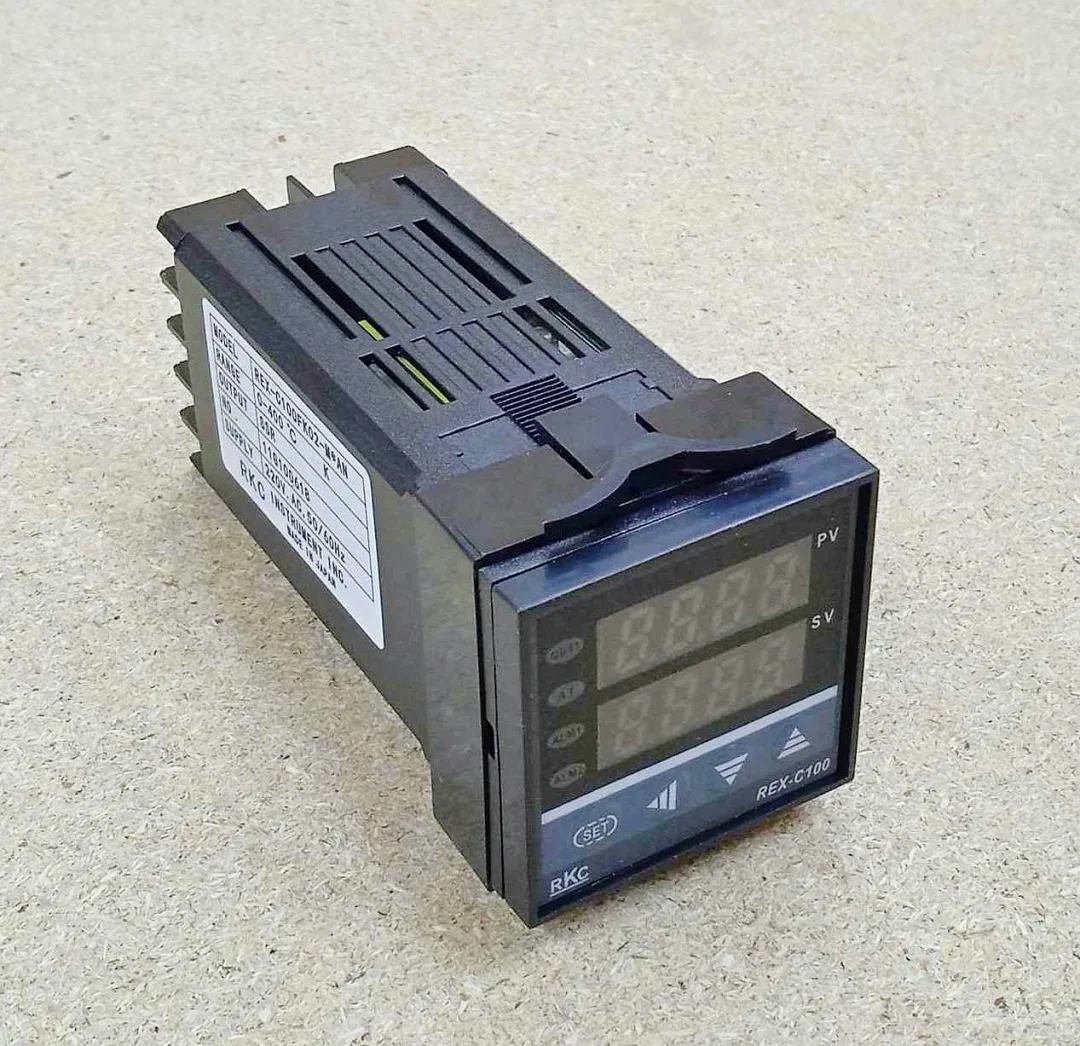

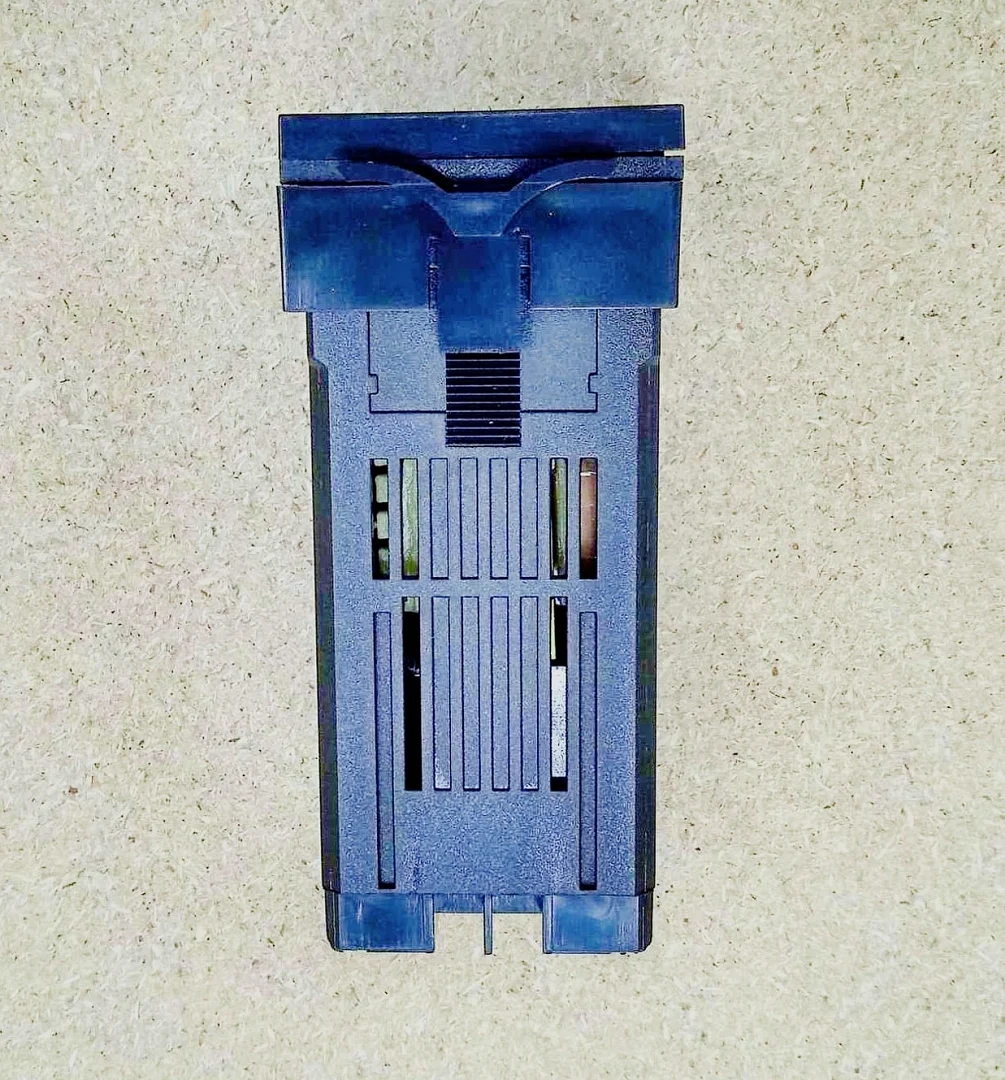

ПІД терморегулятор REX-C100 M-DA з вбудованим реле на виході для керування нагрівом. Регулятор тримає задану температуру в діапазоні 0...400 °C, живиться від мережі 220 В і встановлюється в щит або панель: лицева панель 48x48 мм, виріз у панелі 45x45 мм, глибина корпусу 100 мм. Контакти вихідного реле вмикають нагрівач або котушку контактора.

Інструкція з налаштування та підключення ПІД регулятора температури REX-C100

Як працює ПІД-регулювання

Простий термостат вмикає нагрів нижче порогу і вимикає вище, тому температура коливається навколо заданої. ПІД регулятор враховує відхилення температури від заданої, час, протягом якого воно тримається, і швидкість зміни температури. При підході до заданої точки він заздалегідь зменшує частку часу, коли нагрівач увімкнений, і температура менше перелітає уставку. Коефіцієнти підбирає автоналаштування AT: регулятор кілька разів нагріває й охолоджує об’єкт і за його реакцією розраховує параметри.

Датчик і точність

Код K02 у позначенні моделі означає вхід під термопару типу K і діапазон 0...400 °C. Термопара K при 100 °C видає 4.096 мВ, при 400 °C 16.397 мВ: регулятор вимірює ці мілівольти і компенсує температуру своїх клем. Точність 0.5% від діапазону 400 °C становить 2 °C. Термопару підключають з дотриманням полярності, а подовжують тільки компенсаційним дротом типу K: звичайний мідний дріт створює новий спай і спотворює показання.

Релейний вихід

Літера M у позначенні означає вбудоване електромагнітне реле на виході: його контакти напряму замикають коло навантаження. Контакти зношуються, тому цикл перемикання задають довшим. Якщо ресурс контактів 100 тисяч перемикань, при циклі 2 с (1800 увімкнень на годину) він закінчиться за 56 годин роботи, при циклі 20 с (180 увімкнень на годину) за 556 годин. Релейну версію обирають для інерційного нагріву, де часті перемикання не потрібні. Для коротких циклів підходить версія з виходом SSR.

Індикація і керування

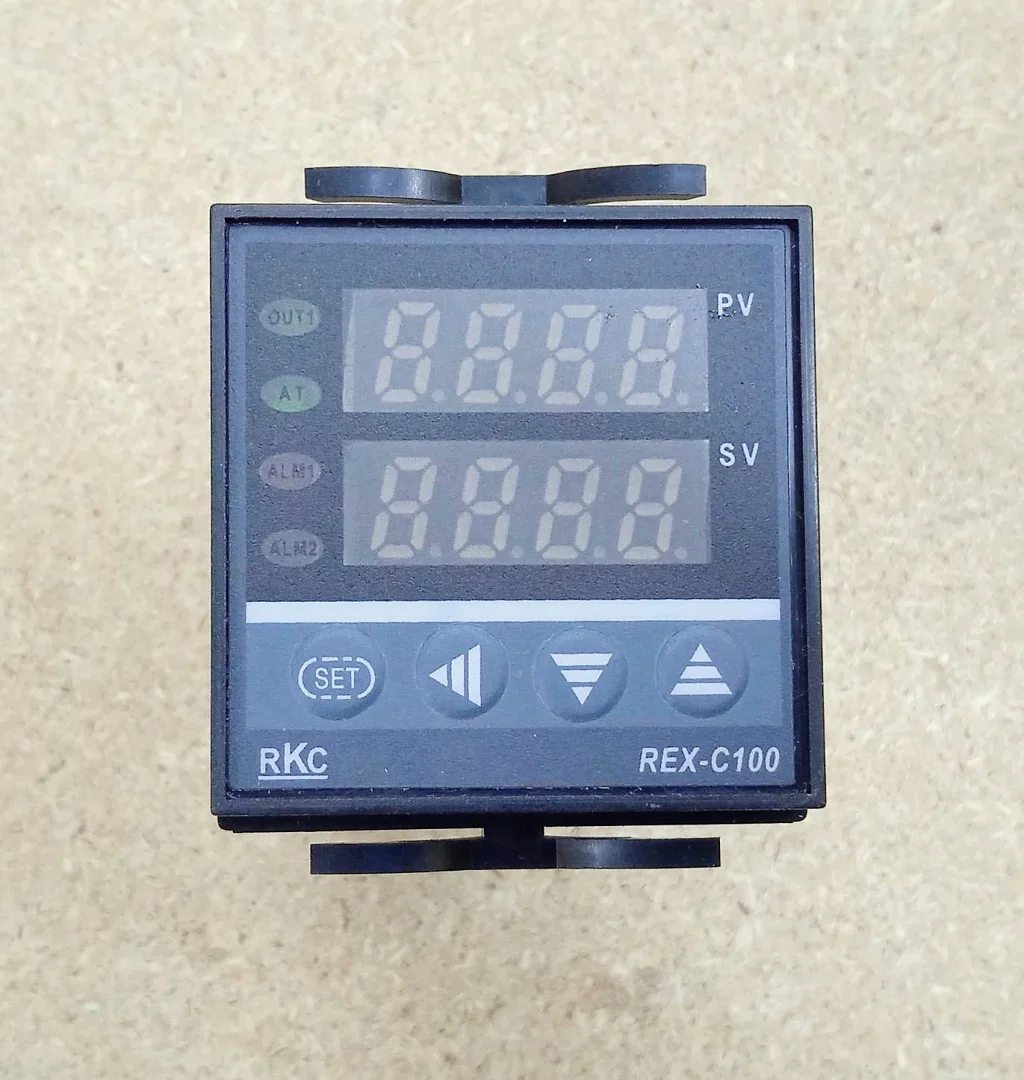

На лицевій панелі два світлодіодні індикатори: PV показує поточну температуру, SV задану. Кнопка SET відкриває параметри, кнопками зсуву розряду, «вниз» і «вгору» виставляють уставку. Світлодіоди над кнопками показують увімкнення виходу, роботу автоналаштування AT і спрацювання сигналізації.

Підключення

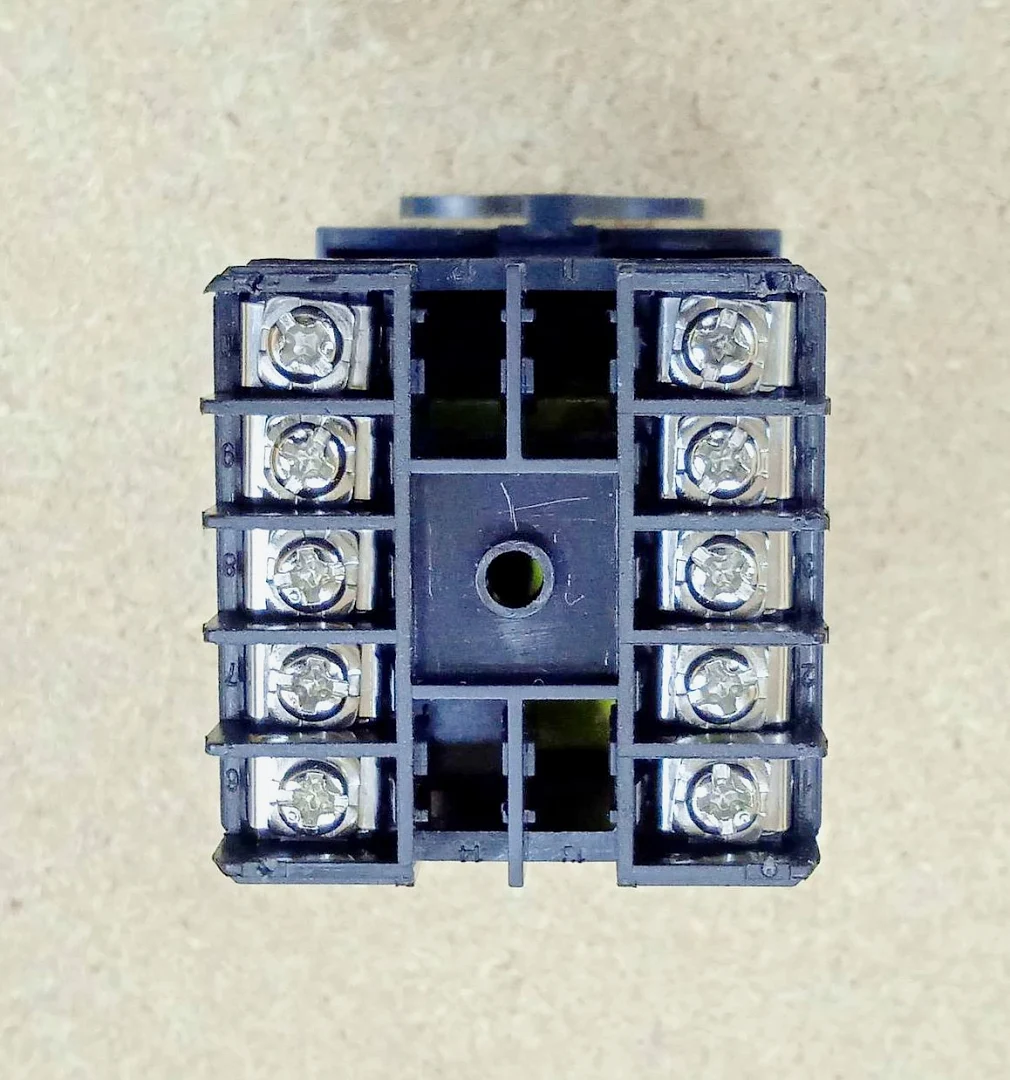

Живлення, навантаження і датчик підключають до гвинтових клем на задній стінці за схемою на корпусі приладу. Струм навантаження не повинен перевищувати допустимий для контактів вбудованого реле: потужний нагрівач підключають через контактор, а його котушку живлять від виходу регулятора. Дріт термопари прокладають окремо від силових кабелів. Усі підключення виконують при відключеній мережі.

Застосування

Регулятор керує нагрівом печей і сушильних камер, плит термопресів, екструдерів, паяльних столів і коптилень.
