ПИД терморегулятор REX-C100 M-DA с релейным выходом, 0...400 °C, 220 В

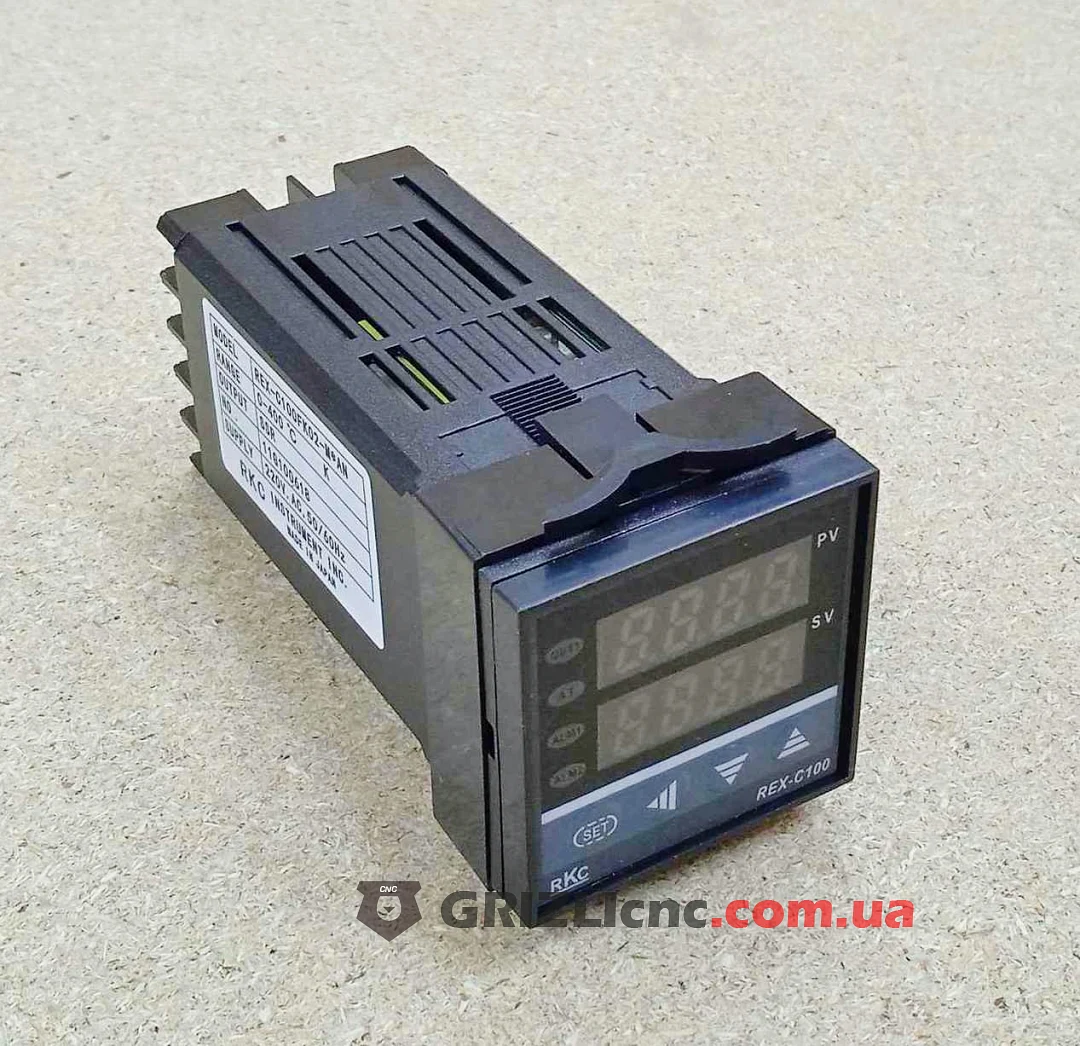

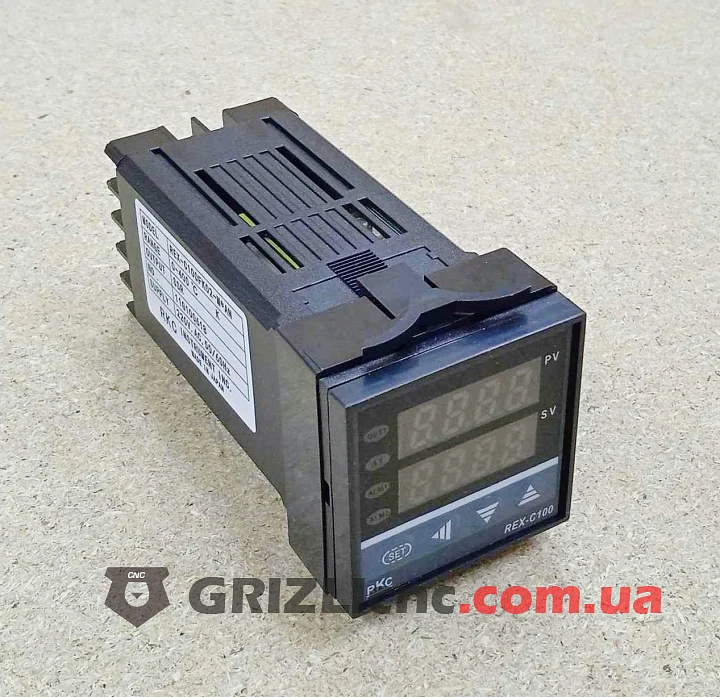

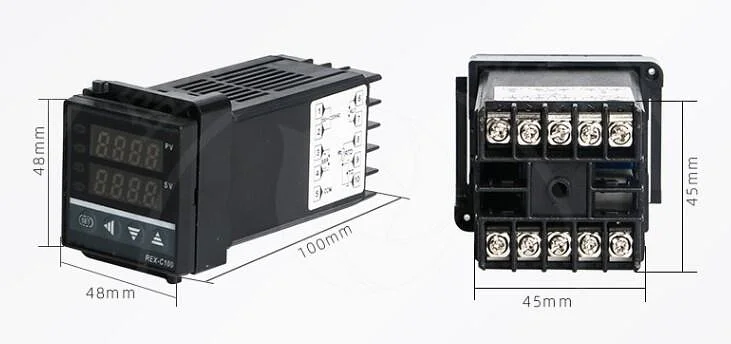

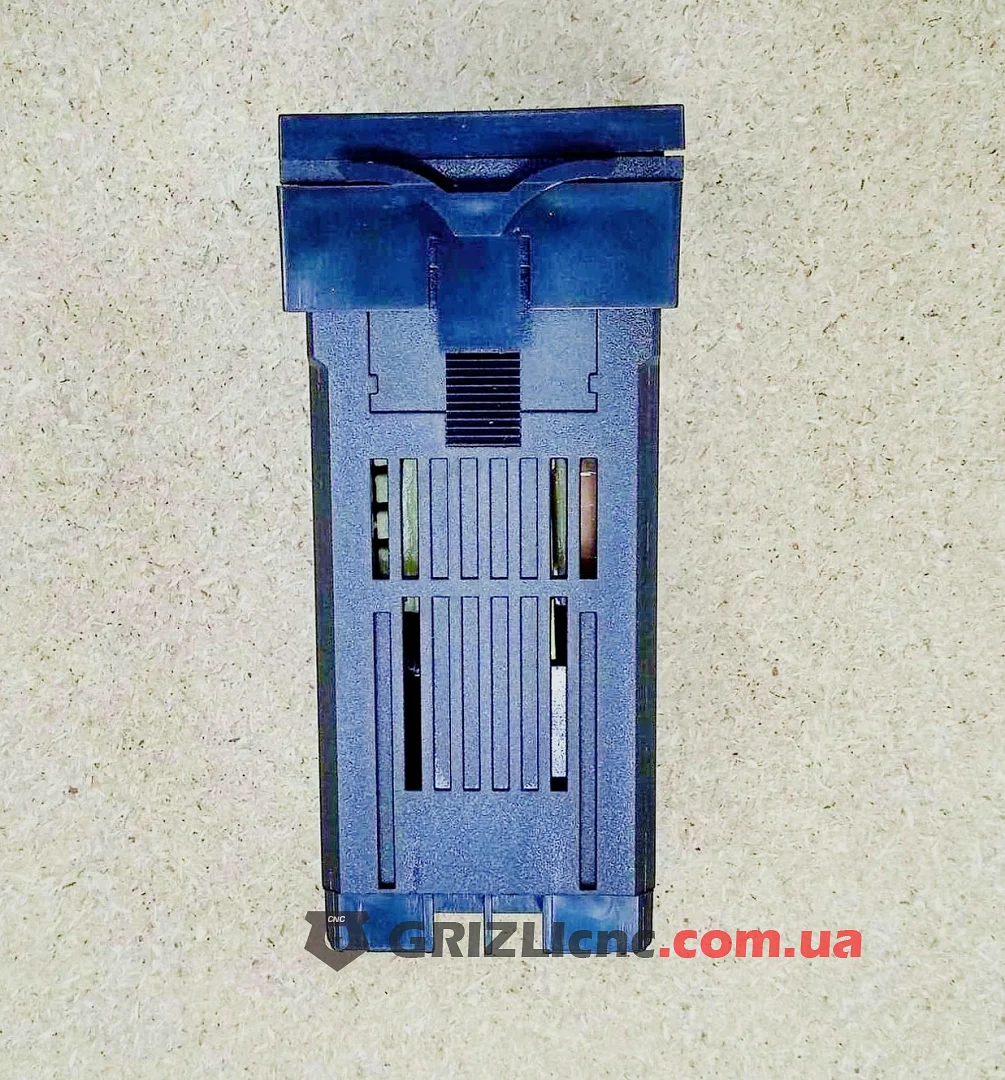

ПИД терморегулятор REX-C100 M-DA со встроенным реле на выходе для управления нагревом. Регулятор держит заданную температуру в диапазоне 0...400 °C, питается от сети 220 В и ставится в щит или панель: лицевая панель 48x48 мм, вырез в панели 45x45 мм, глубина корпуса 100 мм. Контакты выходного реле включают нагреватель или катушку контактора.

Инструкция по настройке и подключению ПИД регулятора температуры REX-C100

Как работает ПИД-регулирование

Простой термостат включает нагрев ниже порога и выключает выше, поэтому температура качается вокруг заданной. ПИД регулятор учитывает отклонение температуры от заданной, время, в течение которого оно держится, и скорость изменения температуры. При подходе к заданной точке он заранее уменьшает долю времени, когда нагреватель включён, и температура меньше перелетает уставку. Коэффициенты подбирает автонастройка AT: регулятор несколько раз нагревает и остужает объект и по его реакции рассчитывает параметры.

Датчик и точность

Код K02 в обозначении модели означает вход под термопару типа K и диапазон 0...400 °C. Термопара K при 100 °C выдаёт 4.096 мВ, при 400 °C 16.397 мВ: регулятор измеряет эти милливольты и компенсирует температуру своих клемм. Точность 0.5% от диапазона 400 °C составляет 2 °C. Термопару подключают с соблюдением полярности, а удлиняют только компенсационным проводом типа K: обычный медный провод создаёт новый спай и искажает показания.

Релейный выход

Буква M в обозначении означает встроенное электромагнитное реле на выходе: его контакты напрямую замыкают цепь нагрузки. Контакты изнашиваются, поэтому цикл переключения задают длиннее. Если ресурс контактов 100 тысяч переключений, при цикле 2 с (1800 включений в час) он закончится за 56 часов работы, при цикле 20 с (180 включений в час) за 556 часов. Релейную версию выбирают для инерционного нагрева, где частые переключения не нужны. Для коротких циклов подходит версия с выходом SSR.

Индикация и управление

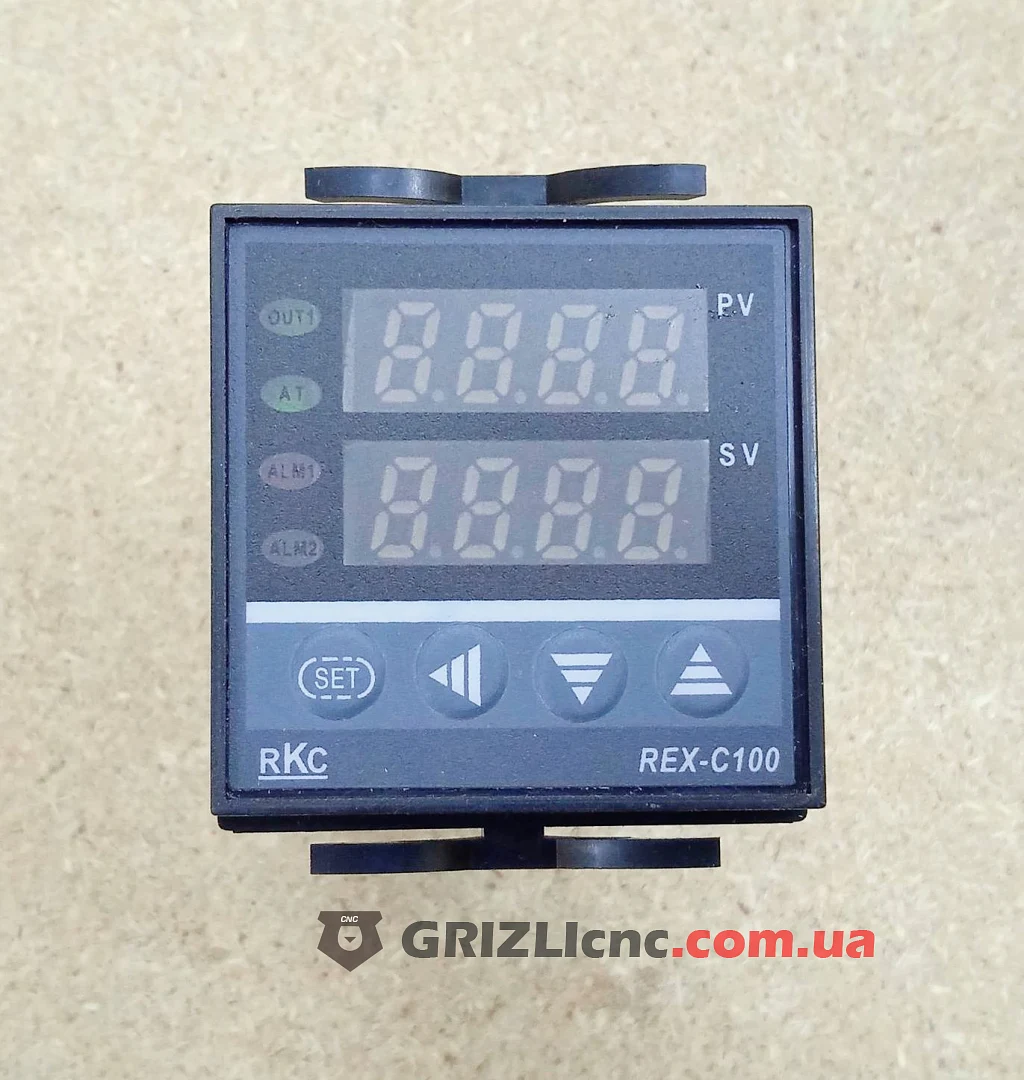

На лицевой панели два светодиодных индикатора: PV показывает текущую температуру, SV заданную. Кнопка SET открывает параметры, кнопками сдвига разряда, «вниз» и «вверх» выставляют уставку. Светодиоды над кнопками показывают включение выхода, работу автонастройки AT и срабатывание сигнализации.

Подключение

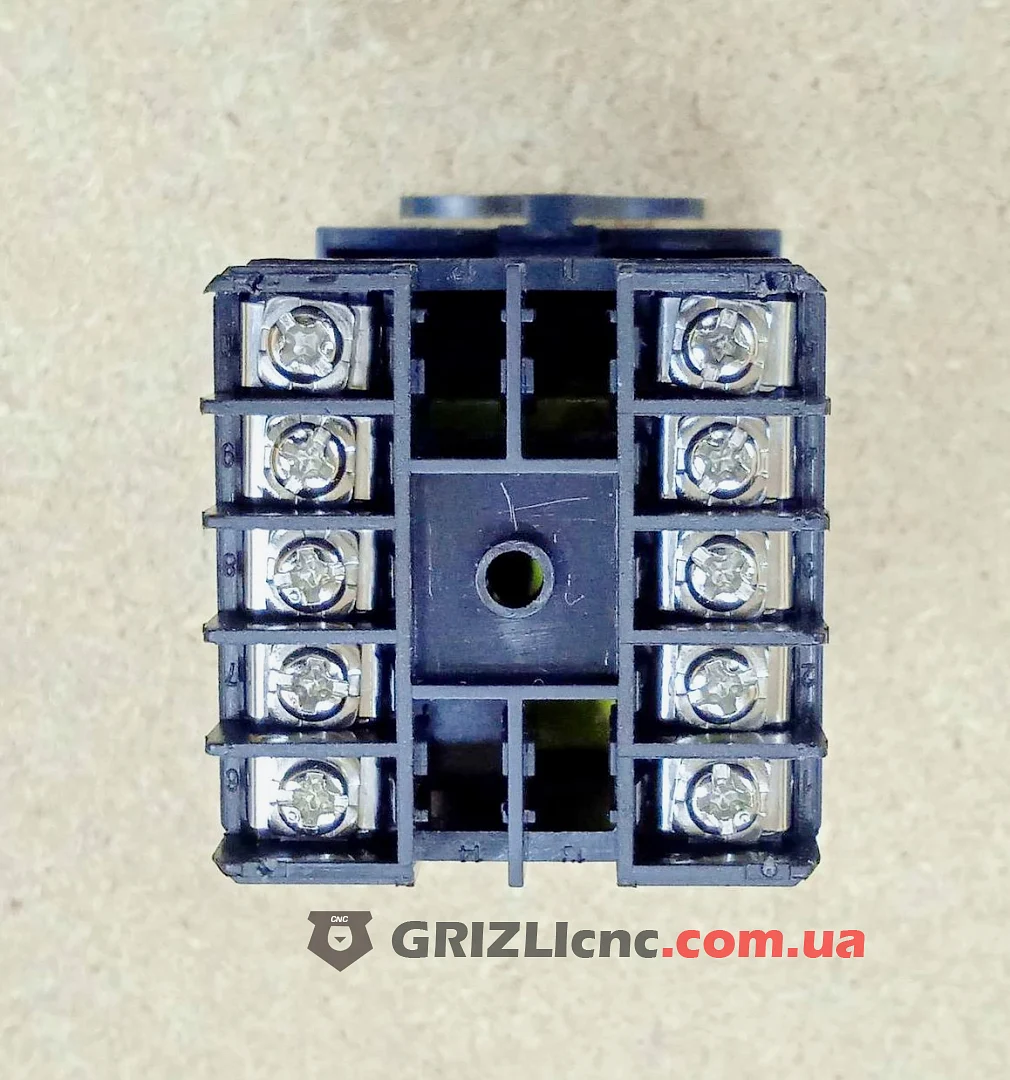

Питание, нагрузку и датчик подключают к винтовым клеммам на задней стенке по схеме на корпусе прибора. Ток нагрузки не должен превышать допустимый для контактов встроенного реле: мощный нагреватель подключают через контактор, а его катушку питают от выхода регулятора. Провод термопары прокладывают отдельно от силовых кабелей. Все подключения выполняют при отключённой сети.

Применение

Регулятор управляет нагревом печей и сушильных камер, плит термопрессов, экструдеров, паяльных столов и коптилен.
