Лінійний підшипник HGW25CC, каретка з фланцем (аналог HIWIN)

HGW25CC це каретка з фланцем для профільної рейкової направляючої серії HG типорозміру 25. Каретка працює на рейці HGR25 і випускається як аналог HIWIN. Її ставлять на осі X, Y і Z верстатів ЧПУ, де потрібен точний хід без люфту.

Будова

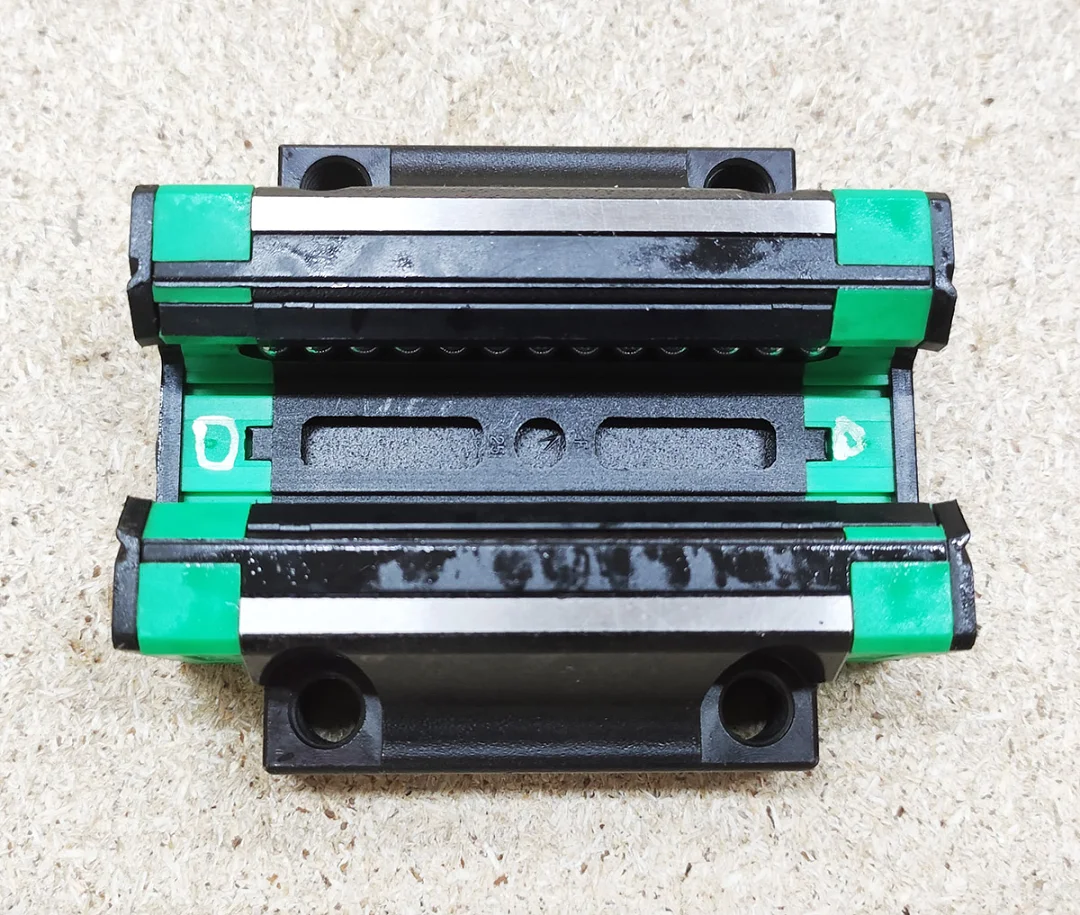

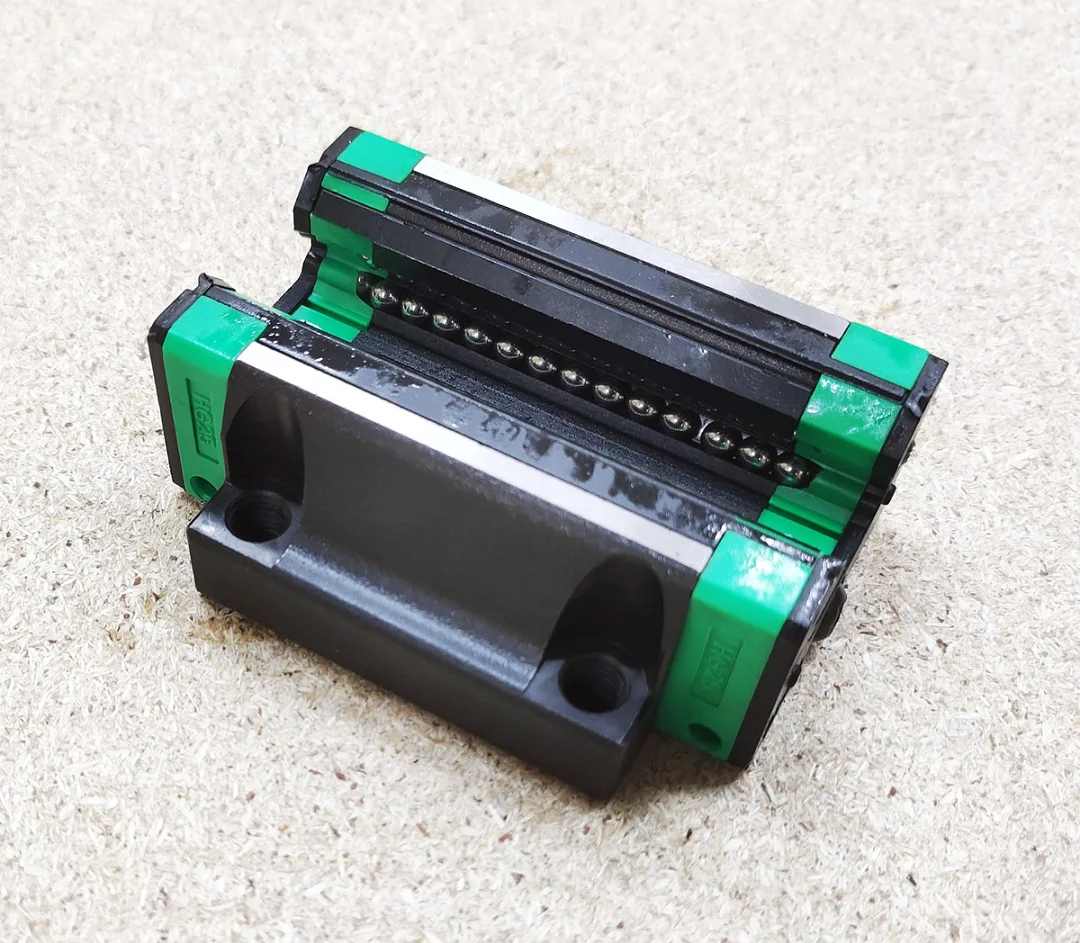

Усередині корпусу чотирма замкненими доріжками циркулюють сталеві кульки. Доріжки дугового профілю, кульки торкаються їх під кутом 45°, тому каретка тримає однакове навантаження вниз, угору і вбік та сама підлаштовується під невеликі похибки монтажу. Тертя мале, хід плавний, знос повільний.

Торцеві кришки розвертають кульки на зворотний хід, ущільнення та скребки захищають доріжки від пилу й стружки, через маслянку подають мастило. Каретки й рейки одного типорозміру серії HG взаємозамінні: каретку можна поставити на будь-яку рейку HGR25.

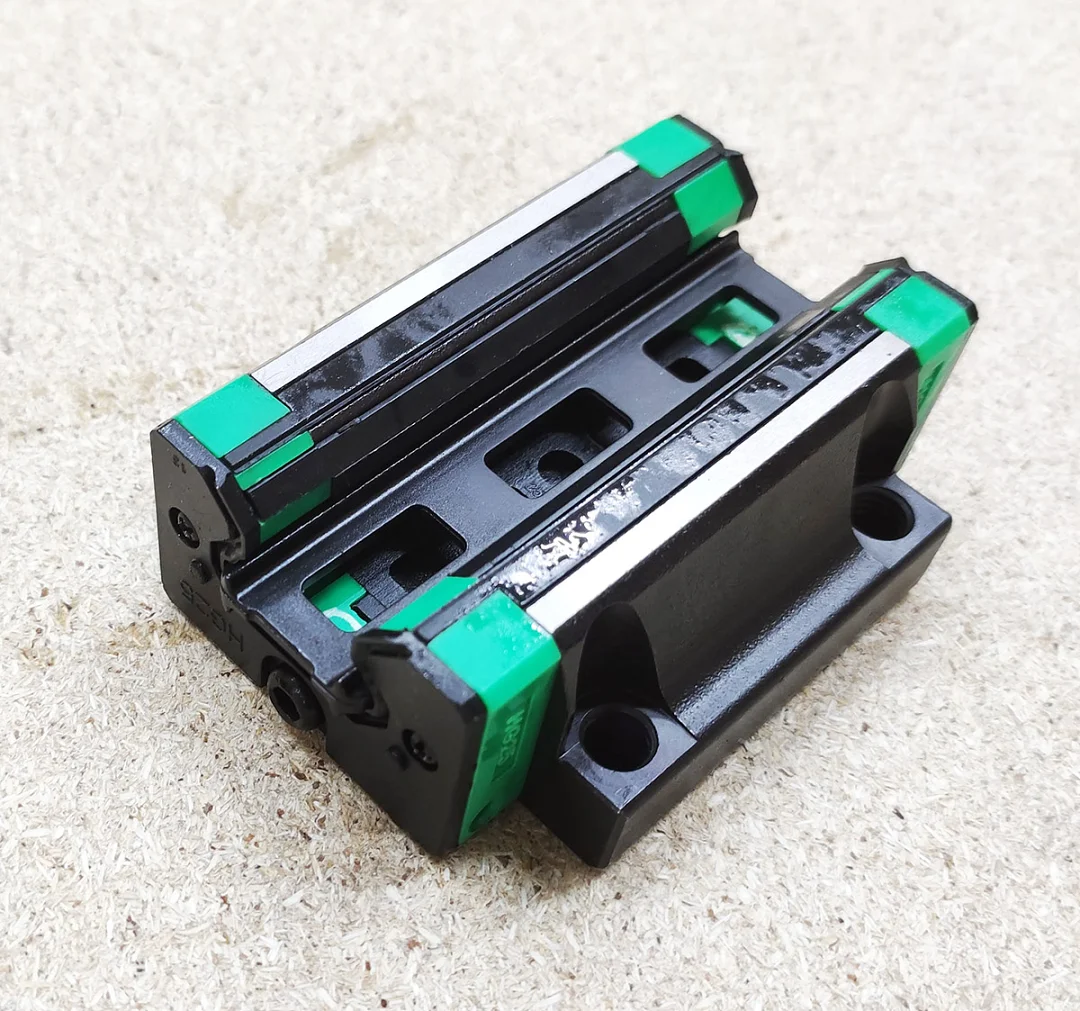

Фланець нижчий і ширший за квадратний корпус. За даними HIWIN фланцева каретка краще тримає перекидний момент завдяки меншій висоті та широкій опорній поверхні. Різьбові отвори у фланці дають змогу прикрутити стіл зверху або знизу, крізь стіл.

Для більшої вантажопідйомності на одну рейку ставлять дві каретки або подовжену каретку того самого типорозміру.

Маркування

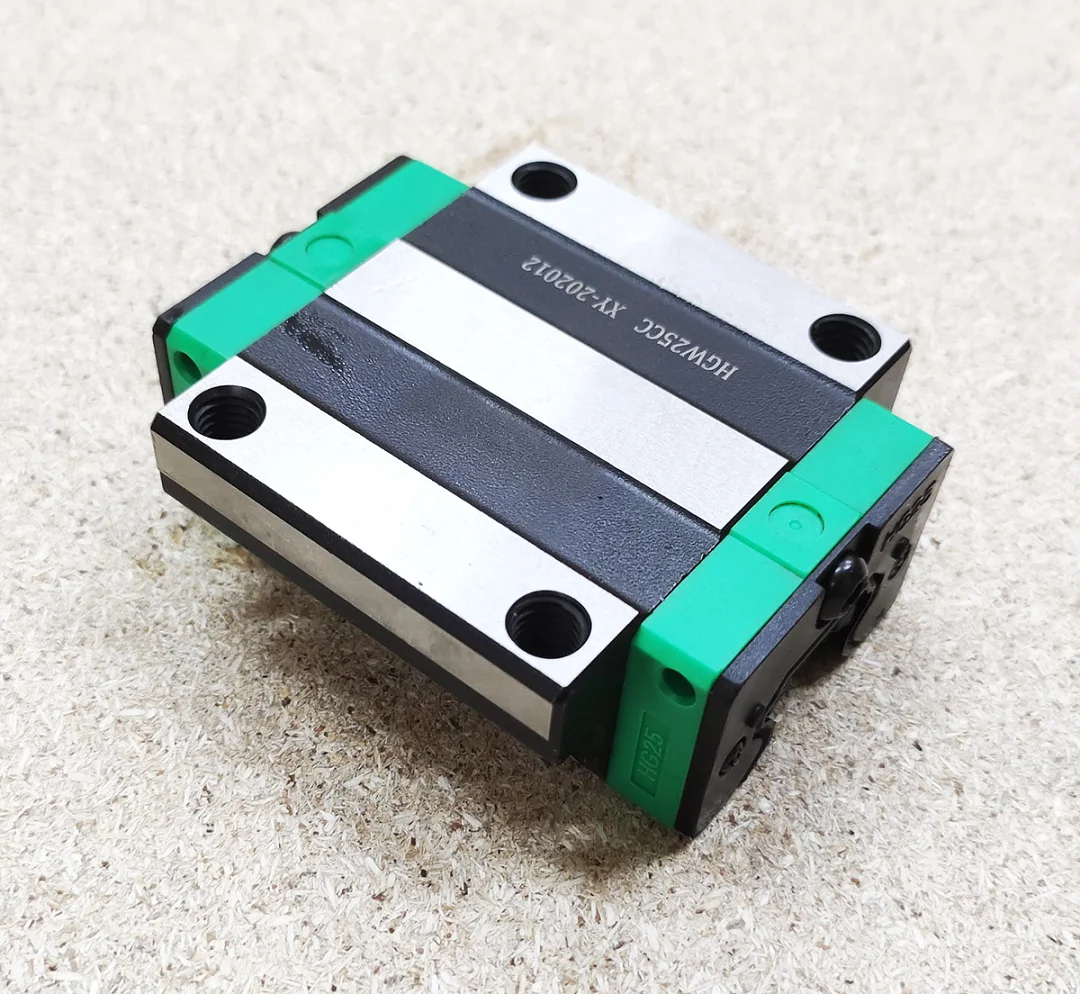

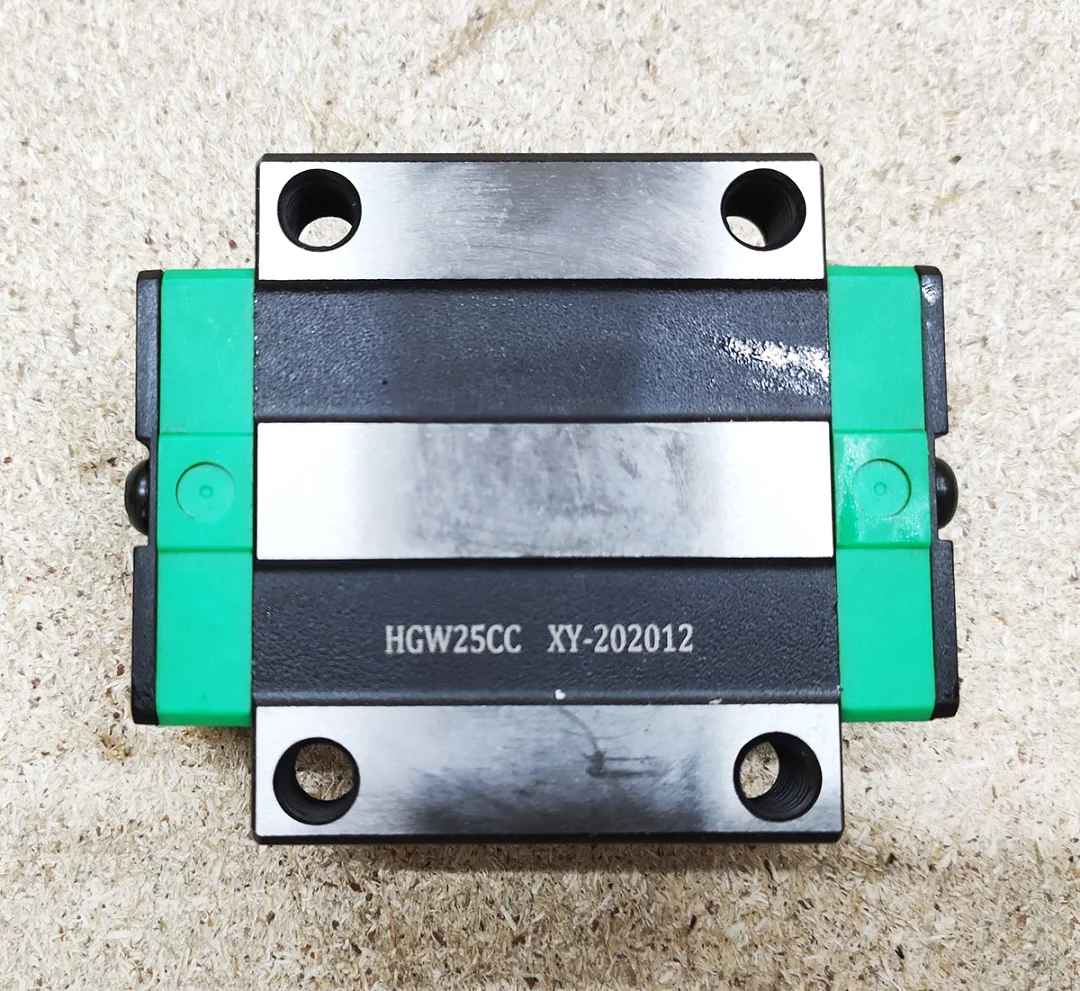

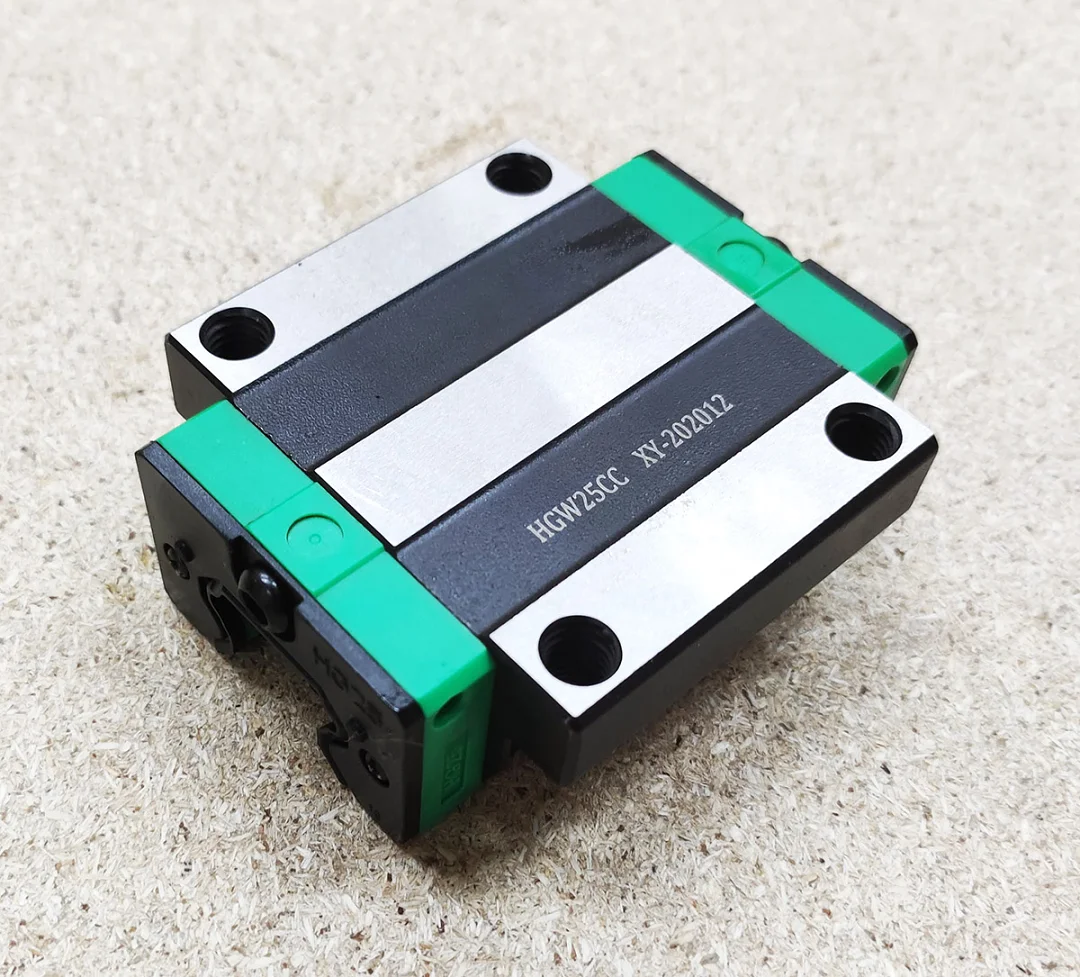

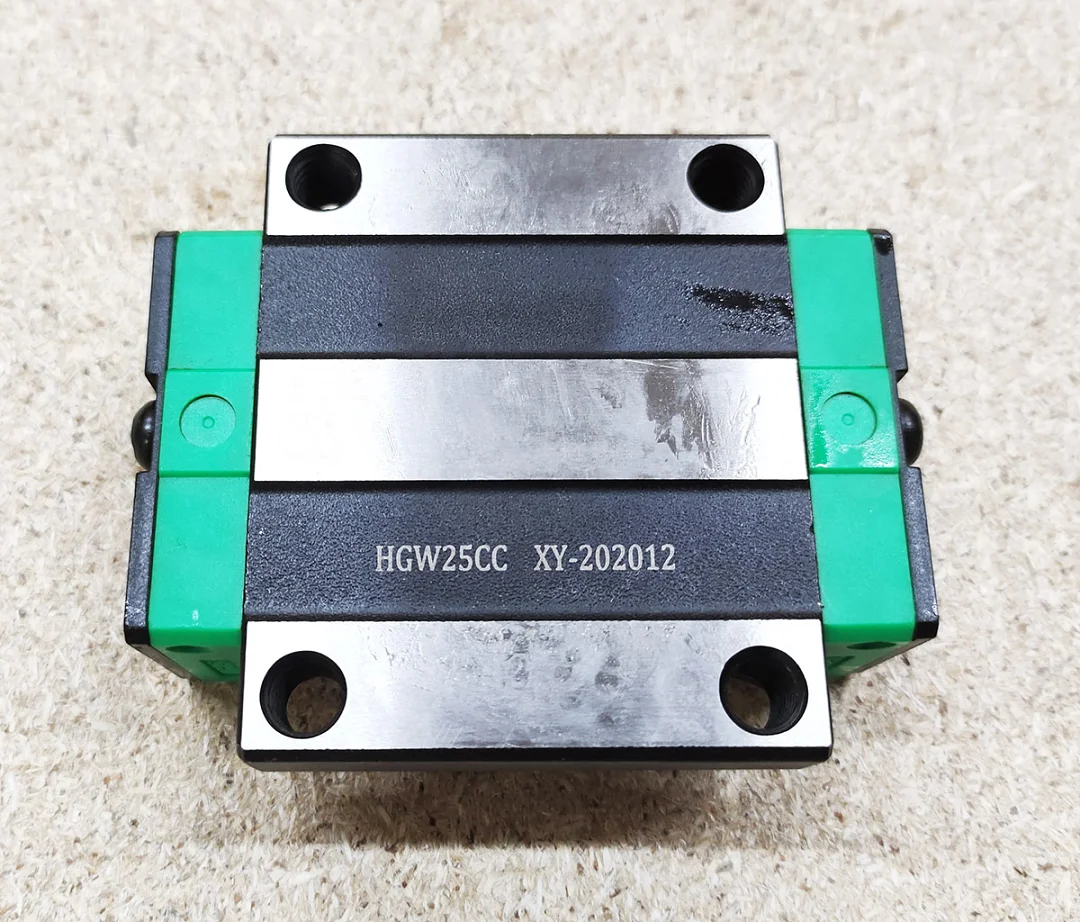

HGW25CC: серія HG, фланцева каретка W, типорозмір 25, стандартна довжина C, кріплення зверху або знизу C.

Розміри

Розміри HGW25CC за каталогом HIWIN. Каретка випускається як аналог під ту саму рейку, перед проєктуванням вузла звірте приєднувальні розміри з отриманою кареткою.

Де застосовують

Типорозмір 25 беруть для важких порталів, довгих осей і обробки з великим зусиллям різання. Класична схема осі: дві рейки й по дві каретки на кожній.

Монтаж і обслуговування

• Не знімайте каретку з рейки без монтажної оправки, інакше кульки можуть висипатися.
• Рейку HGR25 кріплять болтами M6, HIWIN рекомендує момент 1373 Н·см при кріпленні в сталь.
• Перед роботою каретку заповнюють літієвим мастилом і додають його через маслянку в міру пробігу, HIWIN радить через кожні 100 км.
• Робоча температура за рекомендацією HIWIN нижче 100 °C: частина деталей каретки пластикова.
