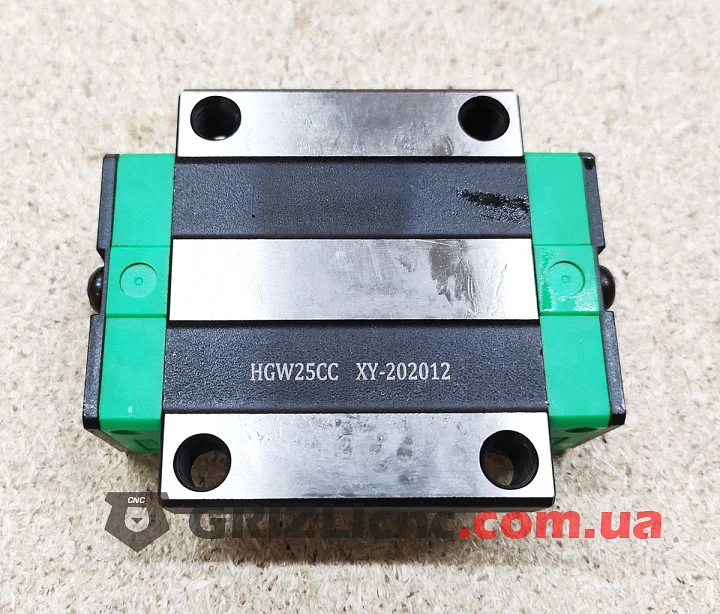

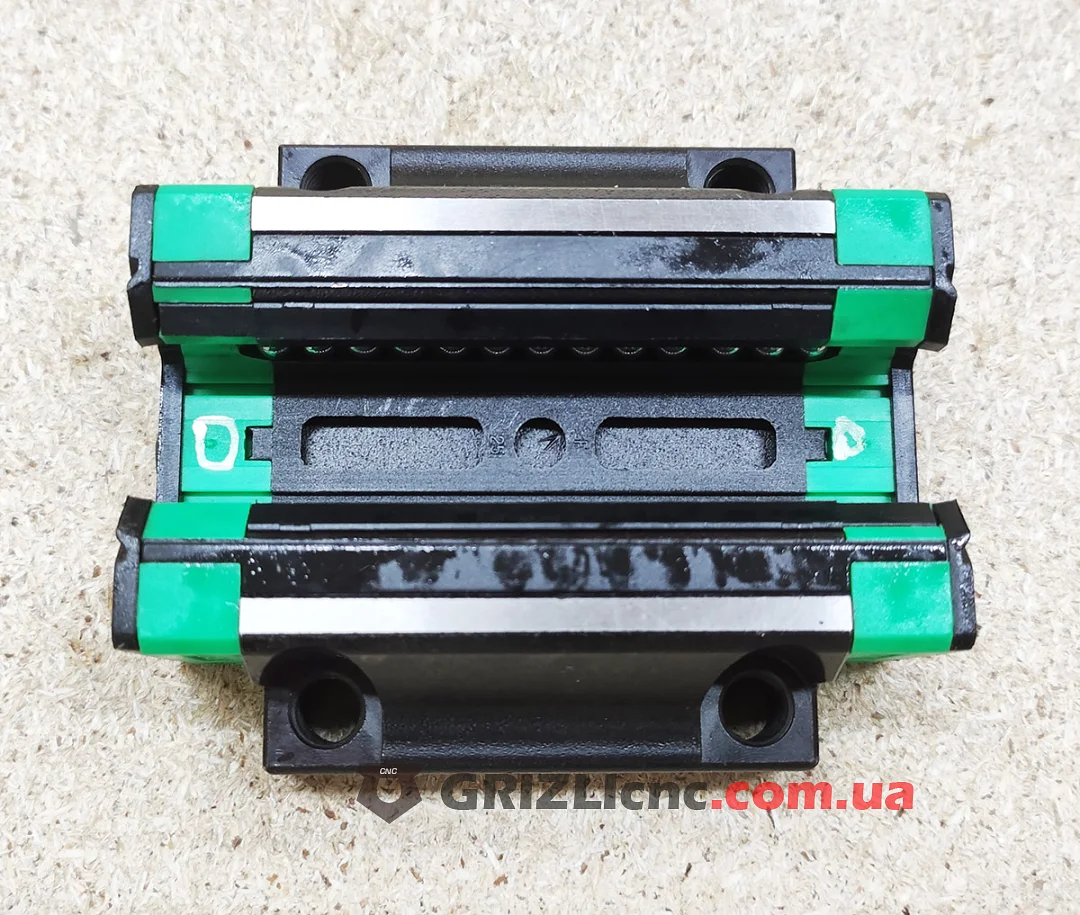

Линейный подшипник HGW25CC, каретка с фланцем (аналог HIWIN)

HGW25CC это каретка с фланцем для профильной рельсовой направляющей серии HG типоразмера 25. Каретка работает на рельсе HGR25 и выпускается как аналог HIWIN. Её ставят на оси X, Y и Z станков ЧПУ, где нужен точный ход без люфта.

Устройство

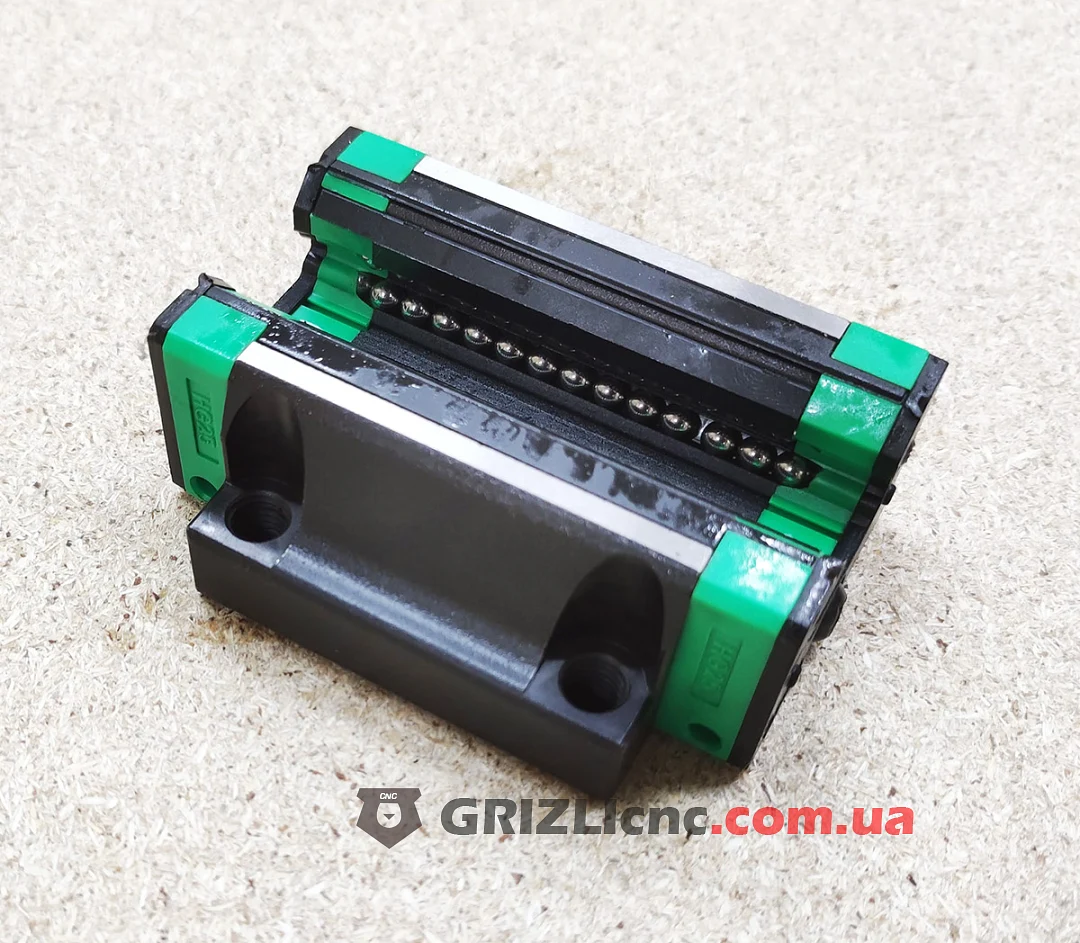

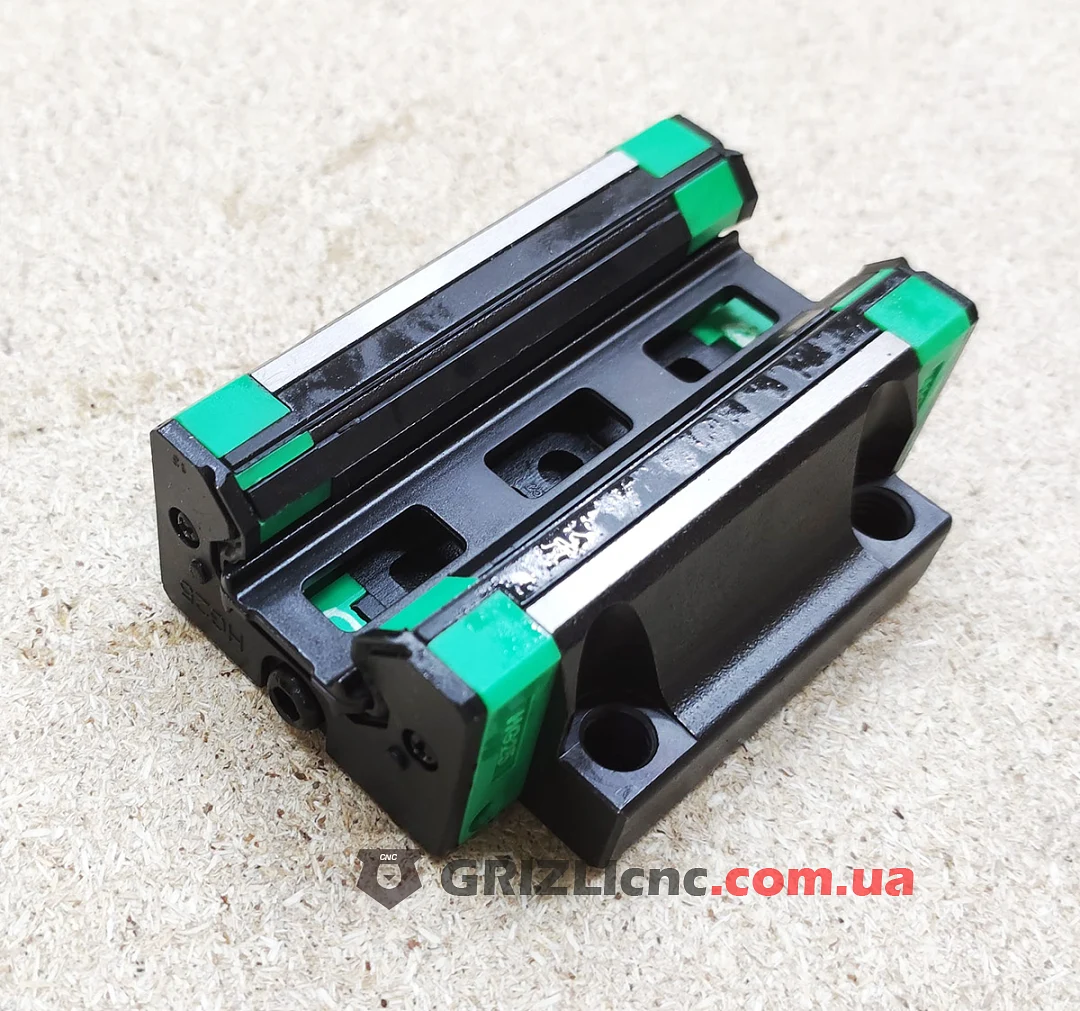

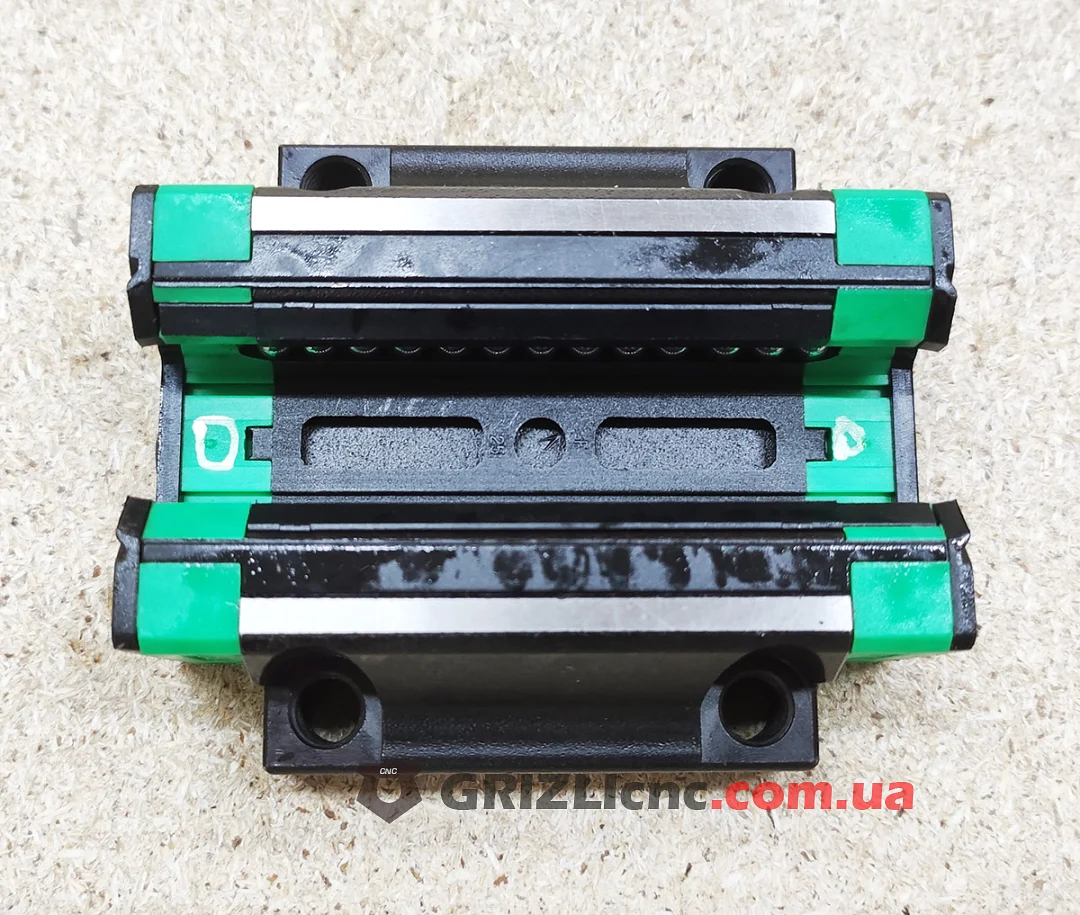

Внутри корпуса по четырём замкнутым дорожкам циркулируют стальные шарики. Дорожки дугового профиля, шарики касаются их под углом 45°, поэтому каретка держит одинаковую нагрузку вниз, вверх и вбок и сама подстраивается под небольшие погрешности монтажа. Трение мало, ход плавный, износ медленный.

Торцевые крышки разворачивают шарики на обратный ход, уплотнения и скребки защищают дорожки от пыли и стружки, через маслёнку подают смазку. Каретки и рельсы одного типоразмера серии HG взаимозаменяемы: каретку можно поставить на любой рельс HGR25.

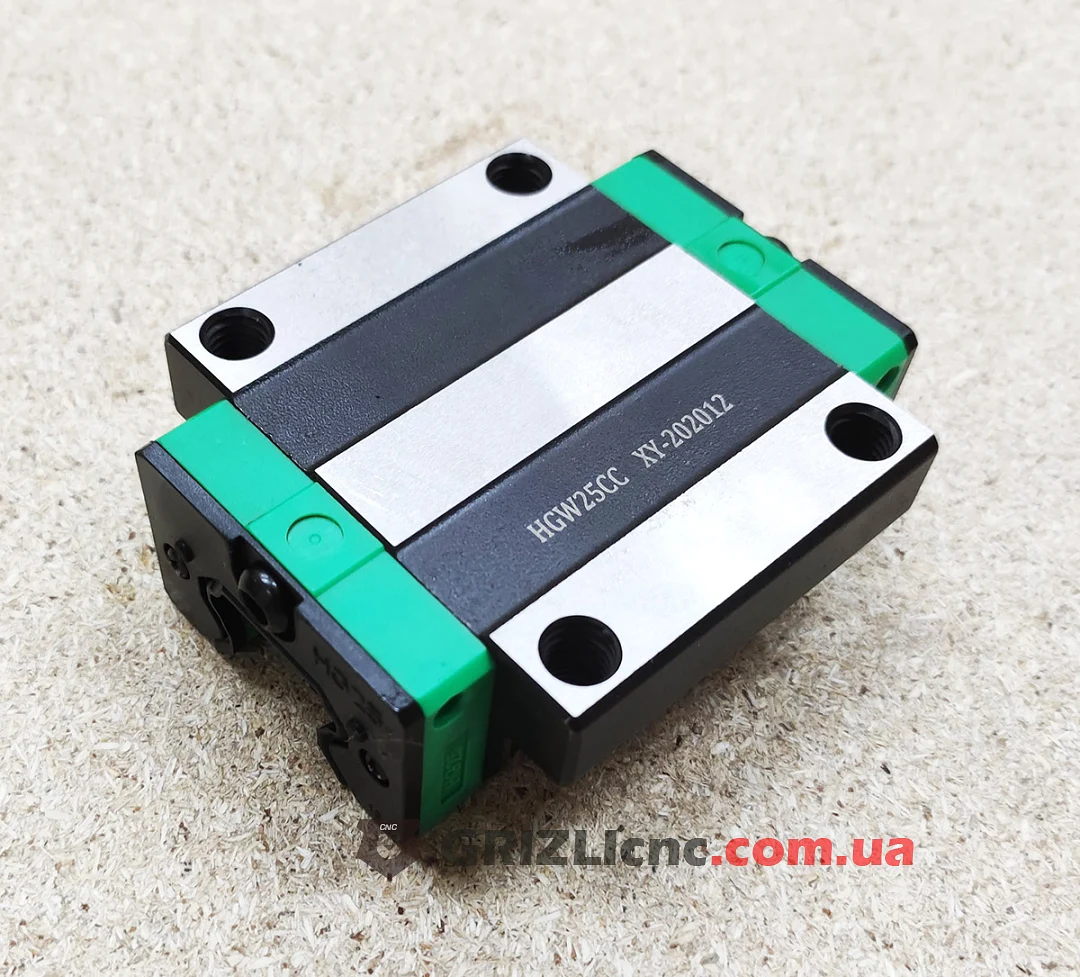

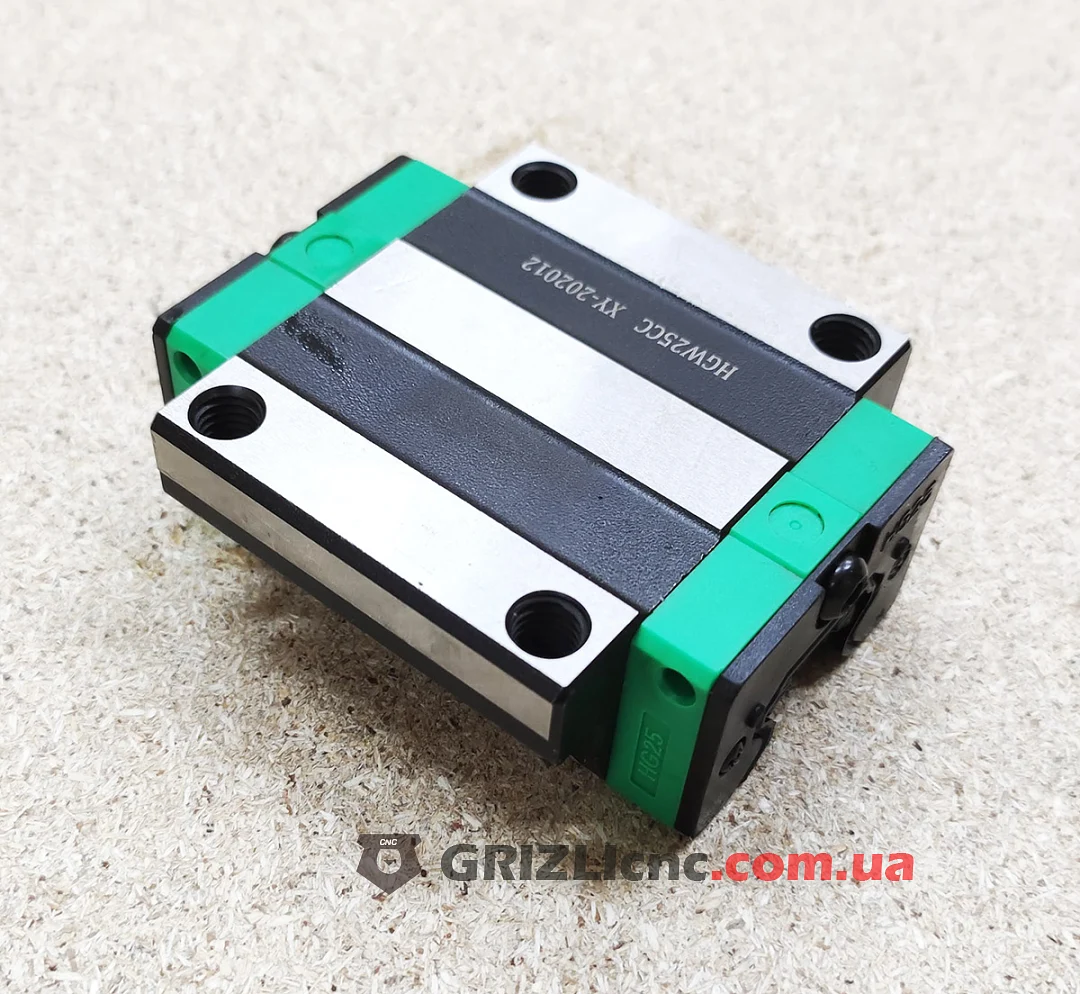

Фланец ниже и шире квадратного корпуса. По данным HIWIN фланцевая каретка лучше держит опрокидывающий момент за счёт меньшей высоты и широкой опорной поверхности. Резьбовые отверстия во фланце позволяют прикрутить стол сверху или снизу, через стол.

Для большей грузоподъёмности на один рельс ставят две каретки или удлинённую каретку того же типоразмера.

Маркировка

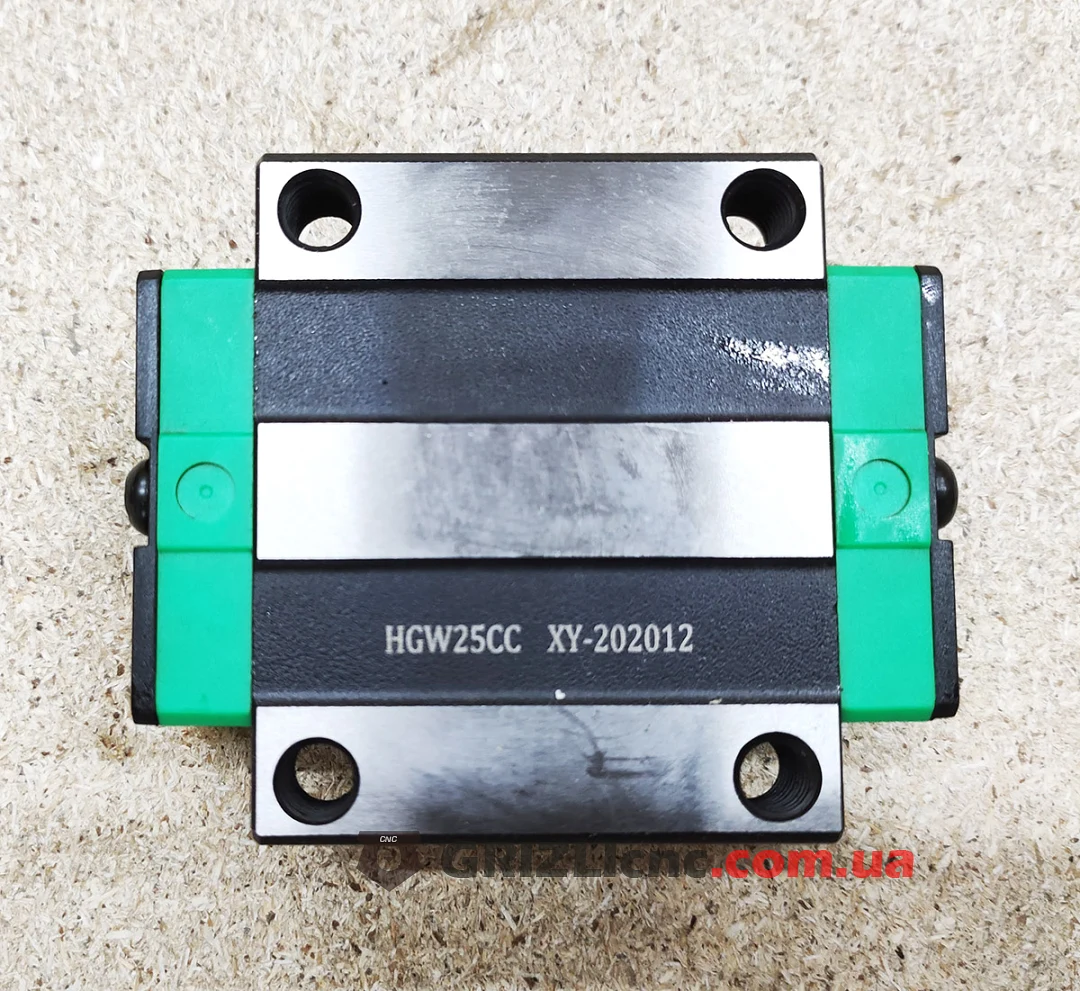

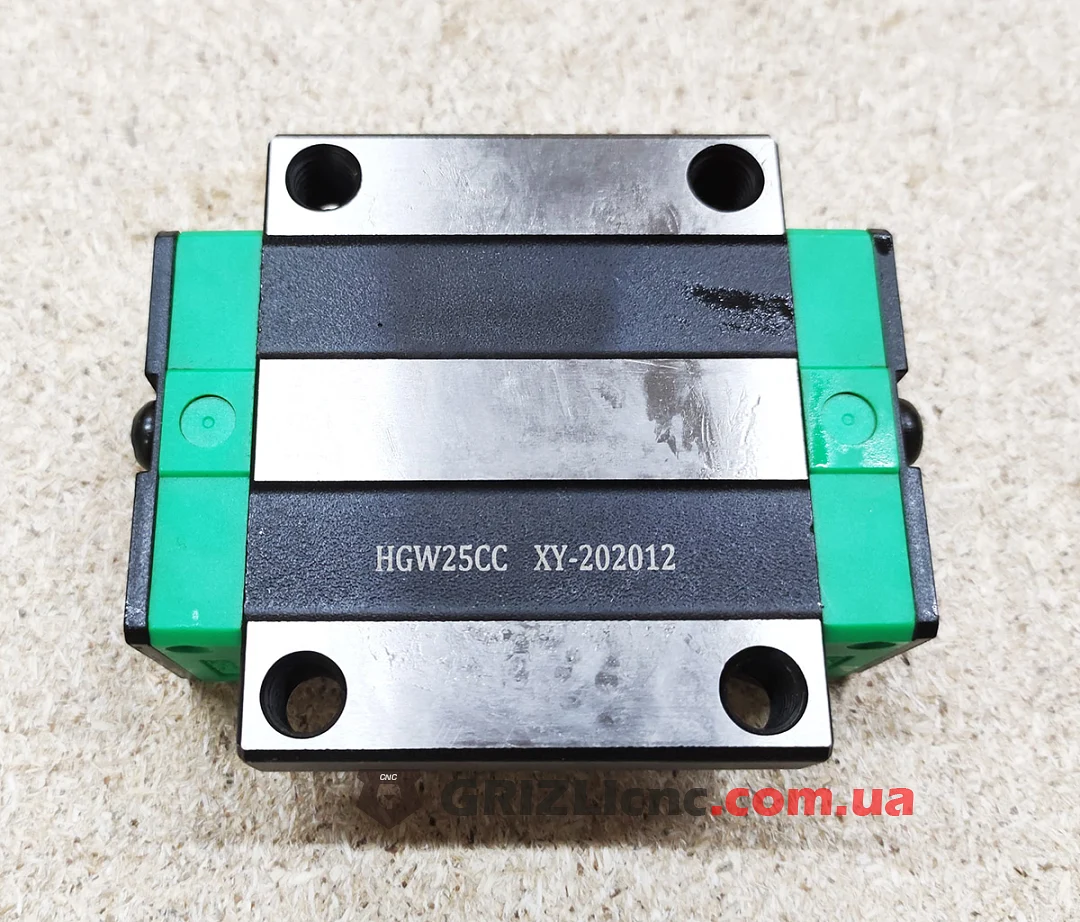

HGW25CC: серия HG, фланцевая каретка W, типоразмер 25, стандартная длина C, крепление сверху или снизу C.

Размеры

Размеры HGW25CC по каталогу HIWIN. Каретка выпускается как аналог под тот же рельс, перед проектированием узла сверьте присоединительные размеры с полученной кареткой.

Где применяют

Типоразмер 25 берут для тяжёлых порталов, длинных осей и обработки с большим усилием резания. Классическая схема оси: два рельса и по две каретки на каждом.

Монтаж и обслуживание

• Не снимайте каретку с рельса без монтажной оправки, иначе шарики могут высыпаться.
• Рельс HGR25 крепят болтами M6, HIWIN рекомендует момент 1373 Н·см при креплении в сталь.
• Перед работой каретку заполняют литиевой смазкой и добавляют её через маслёнку по мере пробега, HIWIN советует через каждые 100 км.
• Рабочая температура по рекомендации HIWIN ниже 100 °C: часть деталей каретки пластиковая.
