Линейный подшипник HGH20CA, каретка для рельса HGR20 (аналог HIWIN)

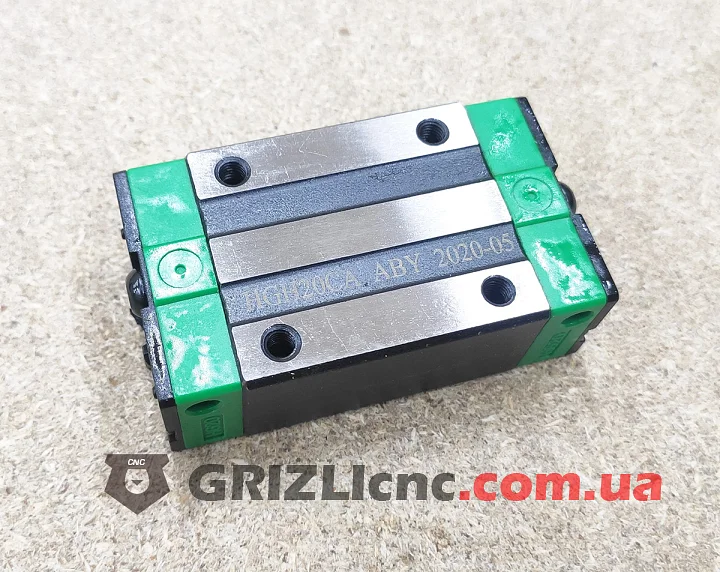

HGH20CA это квадратная каретка без фланца для профильной рельсовой направляющей серии HG типоразмера 20. Каретка работает на рельсе HGR20 и выпускается как аналог HIWIN. Её ставят на оси X, Y и Z станков ЧПУ, где нужен точный ход без люфта.

Устройство

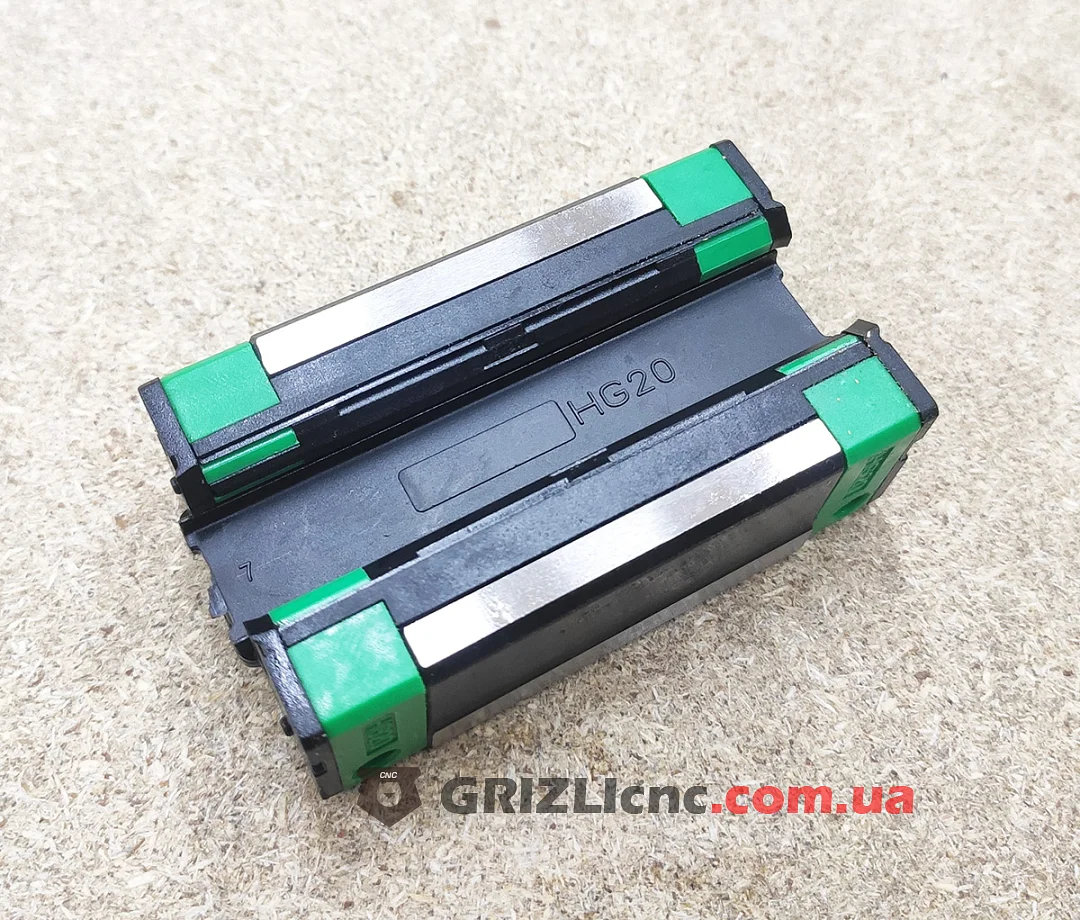

Внутри корпуса по четырём замкнутым дорожкам циркулируют стальные шарики. Дорожки дугового профиля, шарики касаются их под углом 45°, поэтому каретка держит одинаковую нагрузку вниз, вверх и вбок и сама подстраивается под небольшие погрешности монтажа. Трение мало, ход плавный, износ медленный.

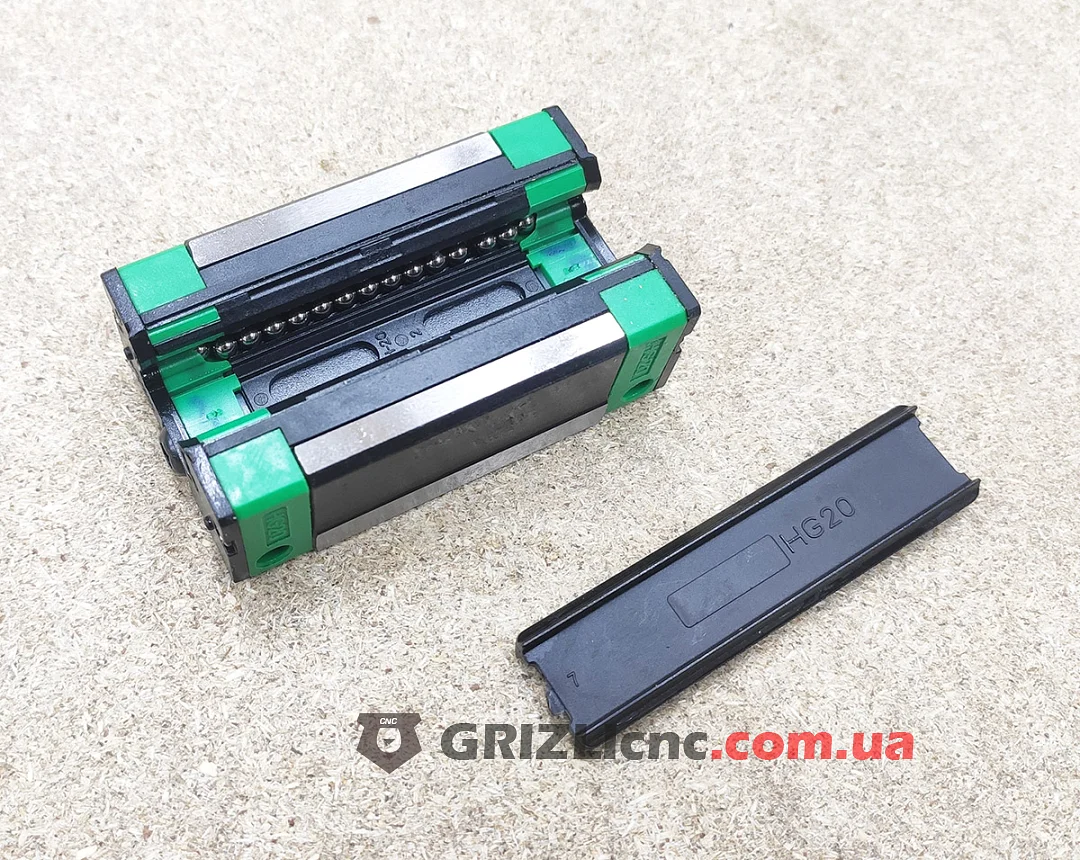

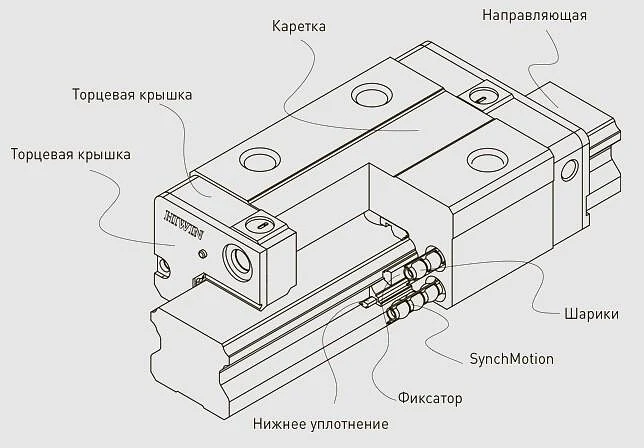

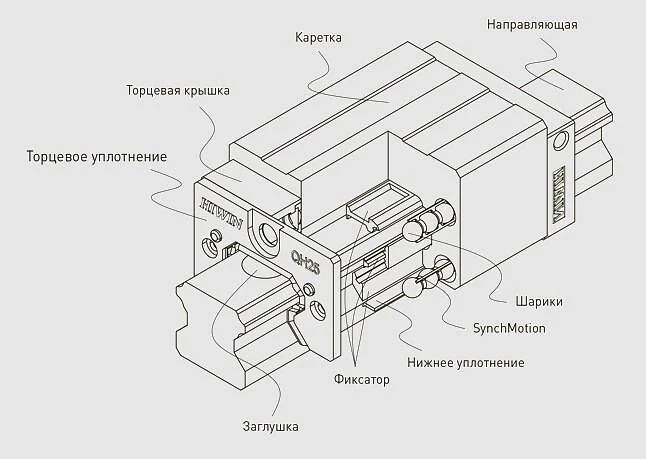

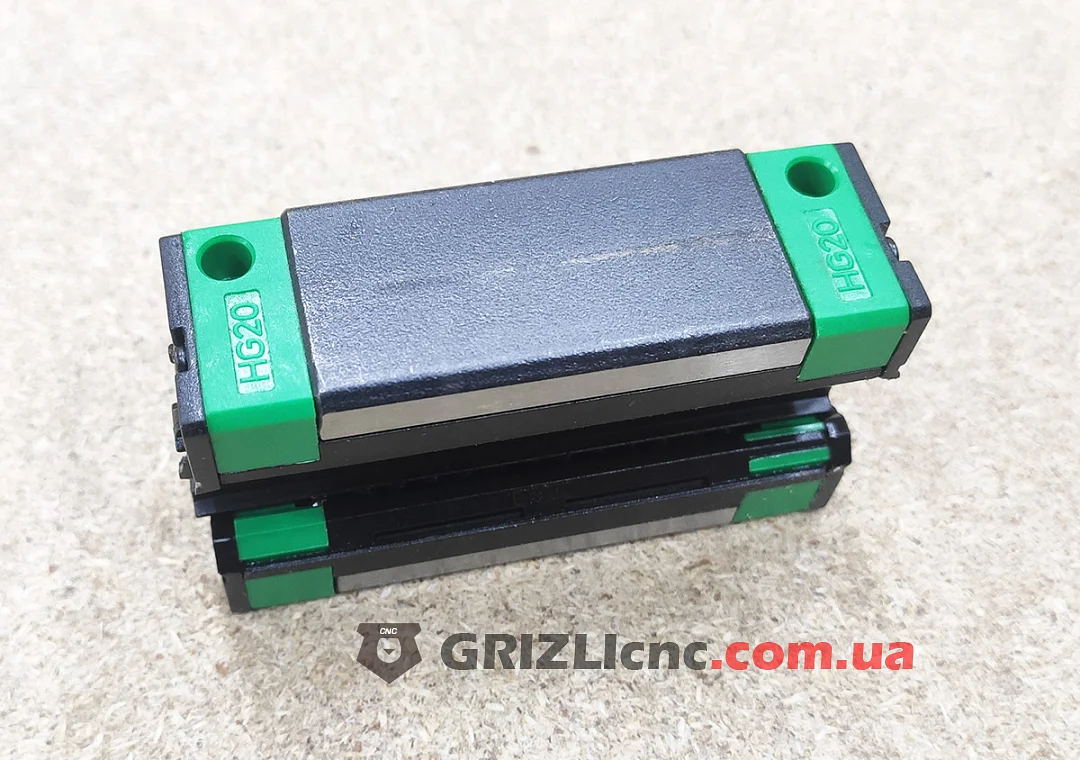

Торцевые крышки разворачивают шарики на обратный ход, уплотнения и скребки защищают дорожки от пыли и стружки, через маслёнку подают смазку. Каретки и рельсы одного типоразмера серии HG взаимозаменяемы: каретку можно поставить на любой рельс HGR20.

Квадратный корпус без фланца компактнее по ширине, чем фланцевый, и подходит для стеснённых узлов. Стол или портал крепят сверху в четыре резьбовых отверстия.

Для большей грузоподъёмности на один рельс ставят две каретки или удлинённую каретку того же типоразмера.

Маркировка

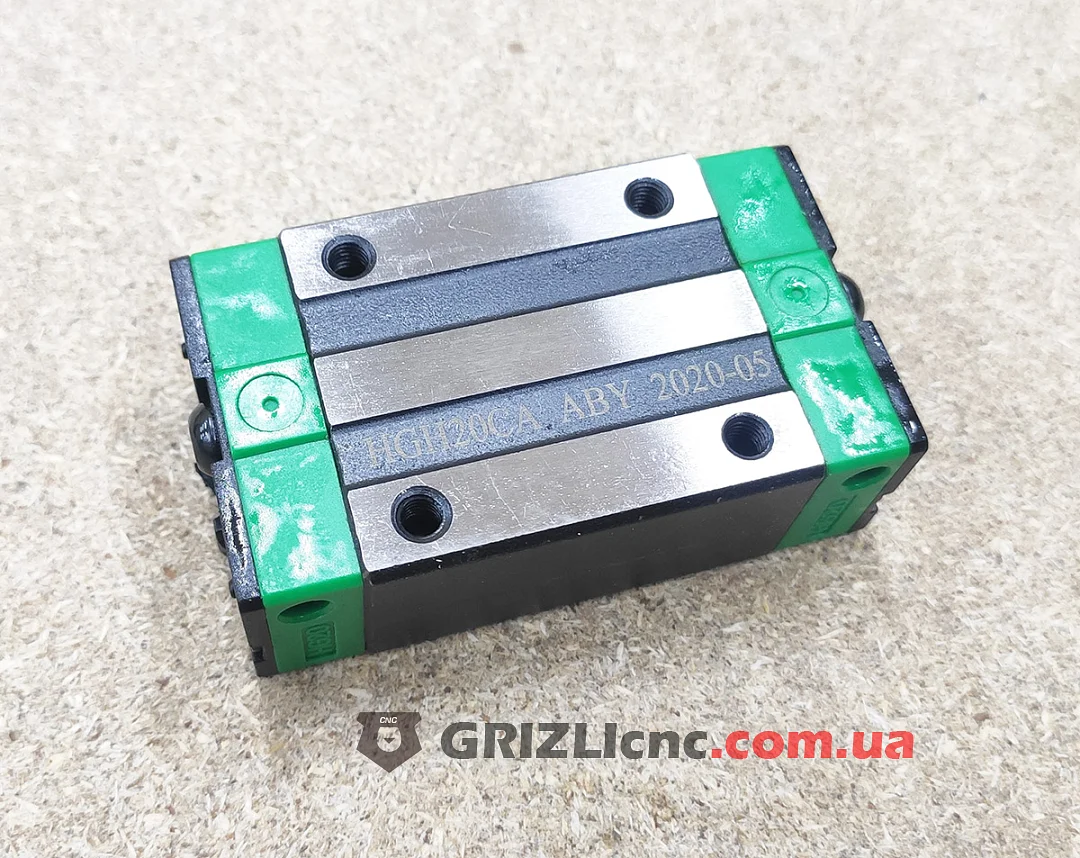

HGH20CA: серия HG, квадратная каретка H, типоразмер 20, стандартная длина C, крепление сверху A.

Размеры

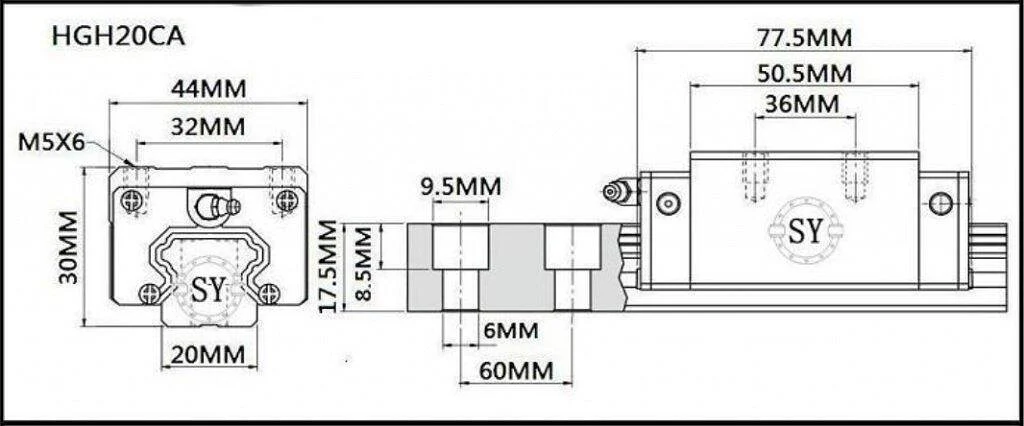

Размеры по чертежу каретки, совпадают с каталогом HIWIN:

Где применяют

Типоразмер 20 самый ходовой: он закрывает лёгкие и средние нагрузки, в том числе фрезеровку алюминия, меди, латуни и гравировку камня. Классическая схема оси: два рельса и по две каретки на каждом.

Монтаж и обслуживание

• Не снимайте каретку с рельса без монтажной оправки, иначе шарики могут высыпаться.
• Рельс HGR20 крепят болтами M5, HIWIN рекомендует момент 883 Н·см при креплении в сталь.
• Перед работой каретку заполняют литиевой смазкой и добавляют её через маслёнку по мере пробега, HIWIN советует через каждые 100 км.

Совместимость с рельсом

Каретка HGH20CA ходит по рельсу HGR20 шириной 20 мм. По каталогу HIWIN на рельс этого типоразмера ставятся каретки HGH20CA, HGH20HA, HGW20CC, HGW20HC: дорожки качения у них общие, отличаются корпус, длина и крепление.

Порезка рельса в размер

Рельс HGR20 поставляется длиной 4000 мм, продаётся кратно 1 м и режется в размер по чертежу. По каталогу HIWIN длина рельса L = (n - 1) x 60 + 2 x E, где n число отверстий, E расстояние от крайнего отверстия до торца, стандартно 20 мм: рельс 1000 мм имеет 17 отверстий.

Монтаж каретки

• HIWIN рекомендует крепить HGH20CA болтами M5 с моментом 883 Н·см при креплении в сталь.

Смазка

Маслёнка стоит на торце каретки, резьба под неё у типоразмера 20 M6x0.75. По каталогу HIWIN в каретку HG20 стандартной длины закладывают 2 см³ консистентной смазки, проверяют её каждые 100 км пробега или раз в 3-6 месяцев.
