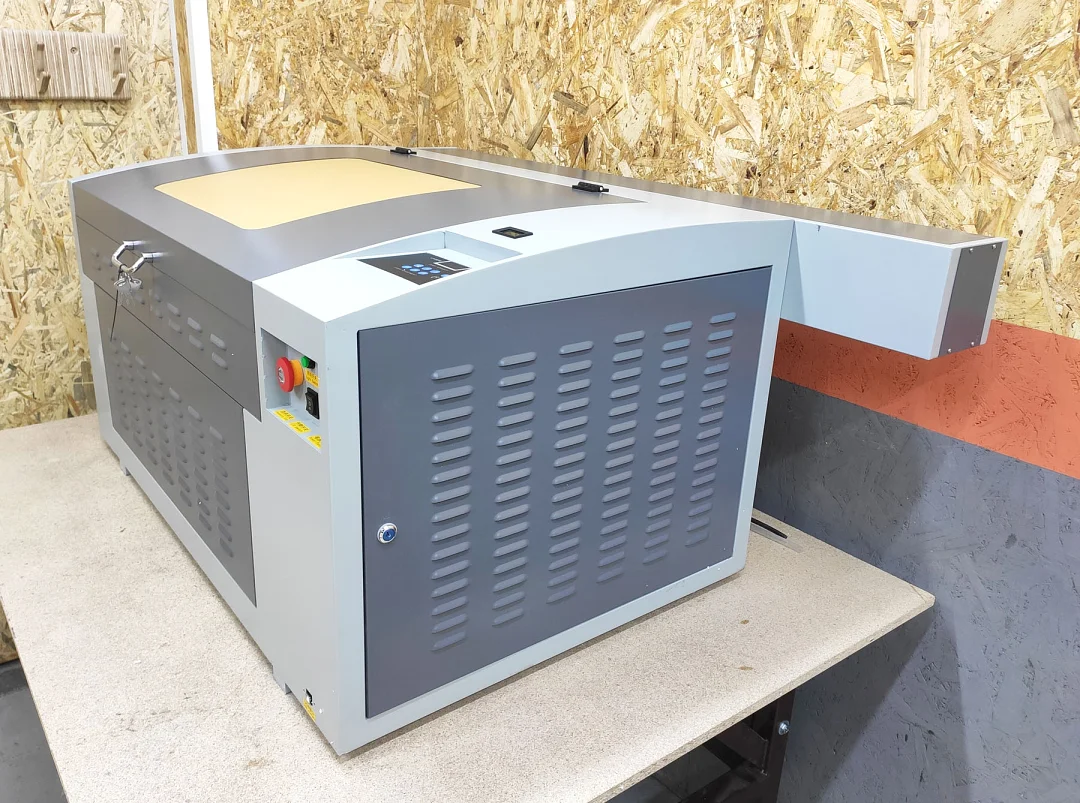

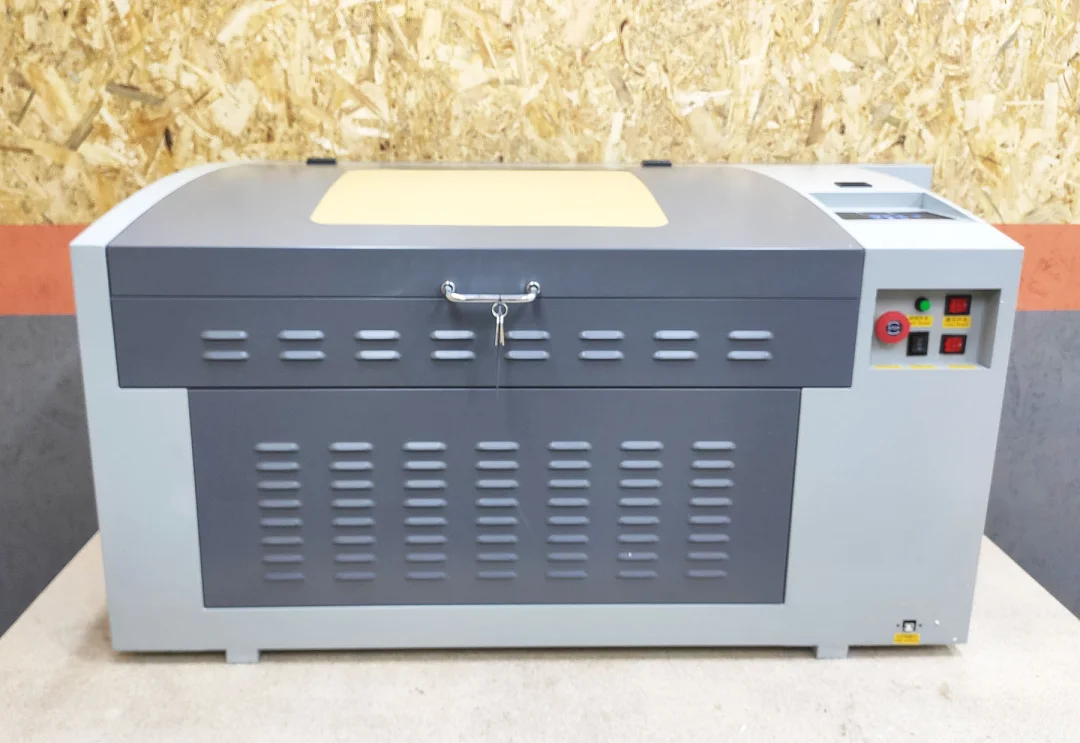

Лазерний верстат з CO2-трубкою потужністю 100 Вт і контролером M2nano для різання і гравіювання неметалів. Робоче поле 50x70 см, швидкість різання 35 мм/с, швидкість гравіювання 400 мм/с, холості переміщення 400 мм/с, похибка обробки 0.1 мм. Верстат живиться від мережі 220 В і підключається до комп’ютера по USB. Трубка 100 Вт дає найбільший запас потужності серед варіантів цього верстата: найтовщі листи ріжуться за меншу кількість проходів, а тонкі матеріали можна різати на більшій швидкості.
Конструкція

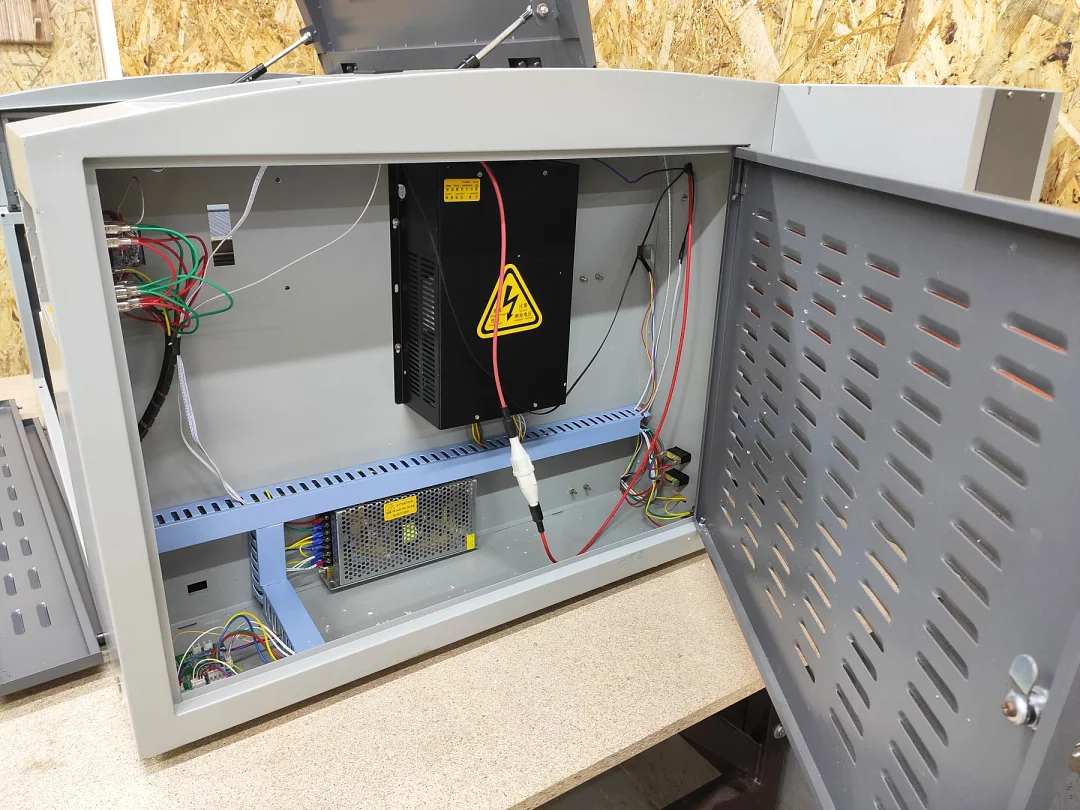

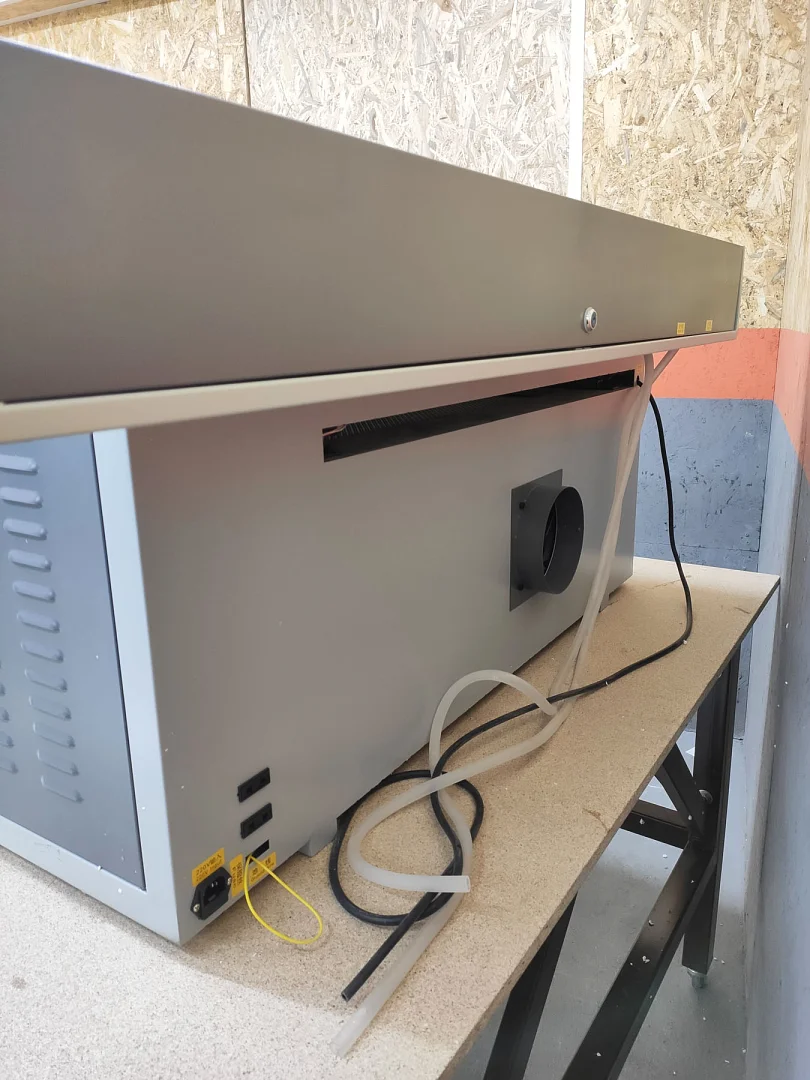

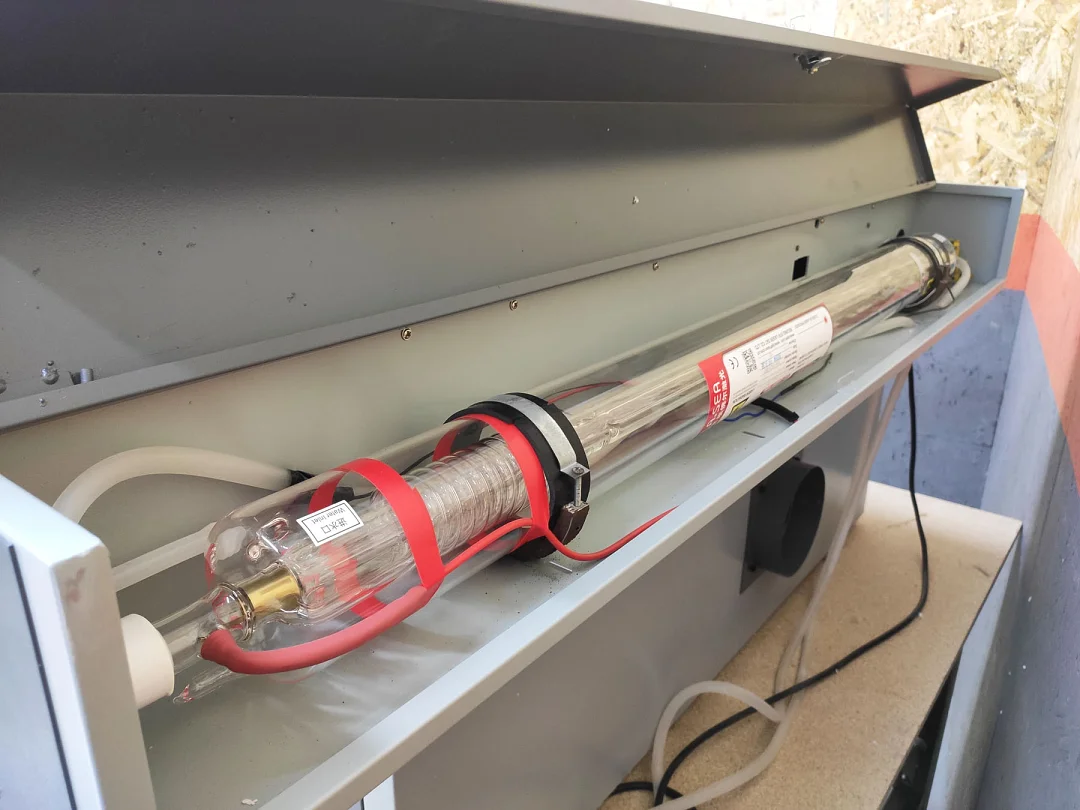

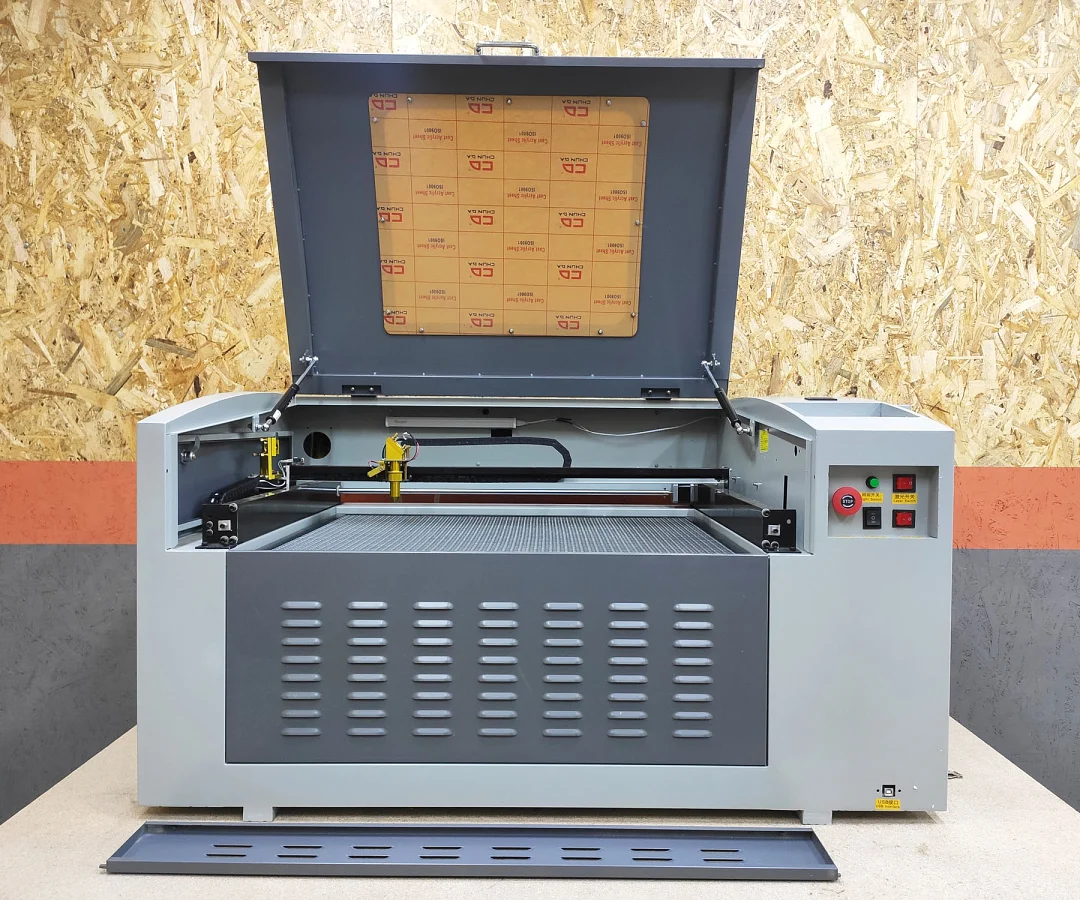

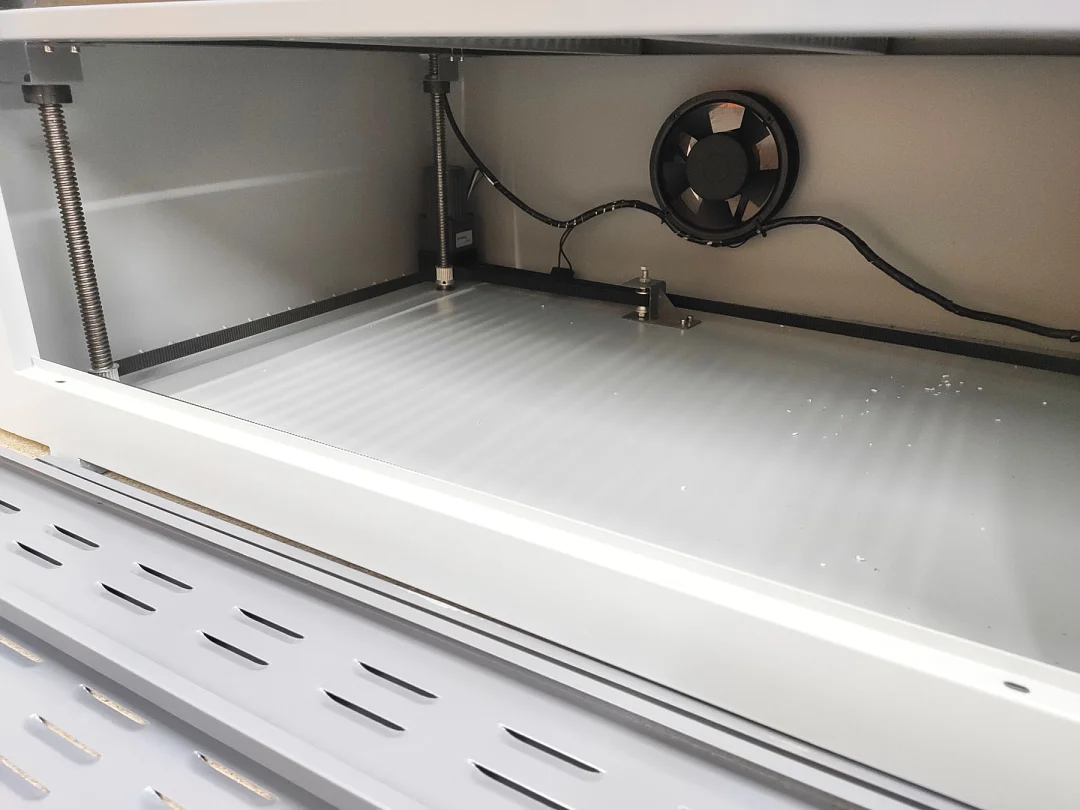

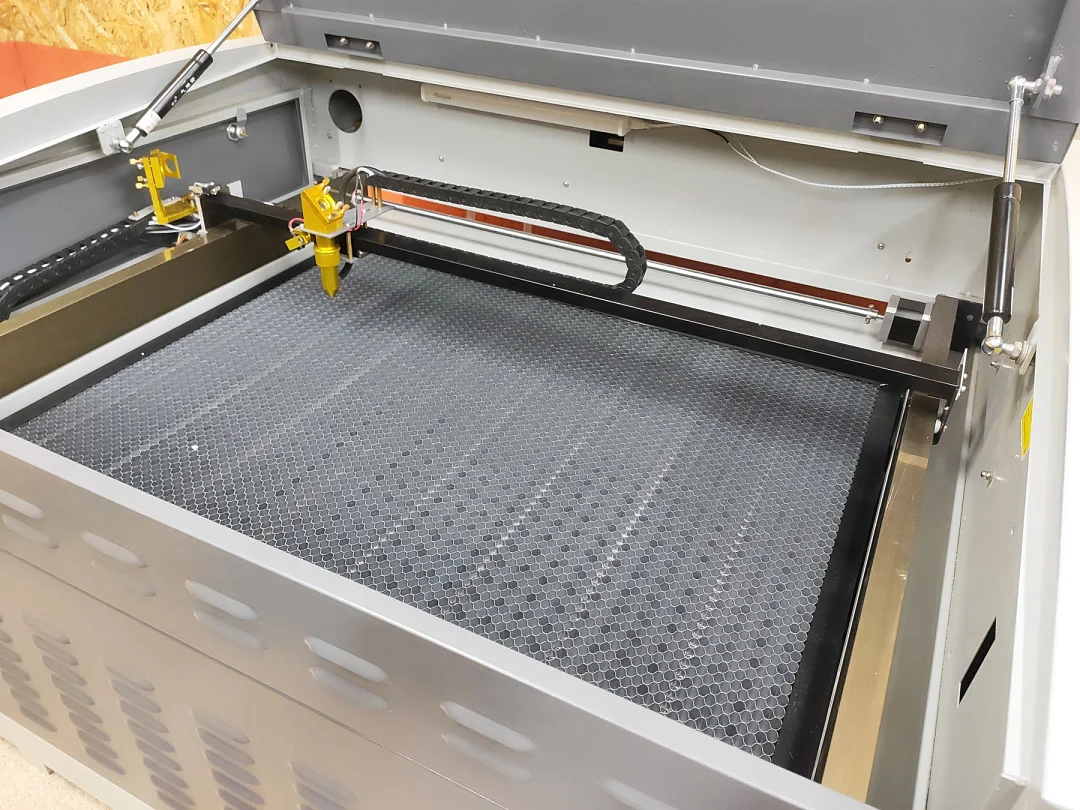

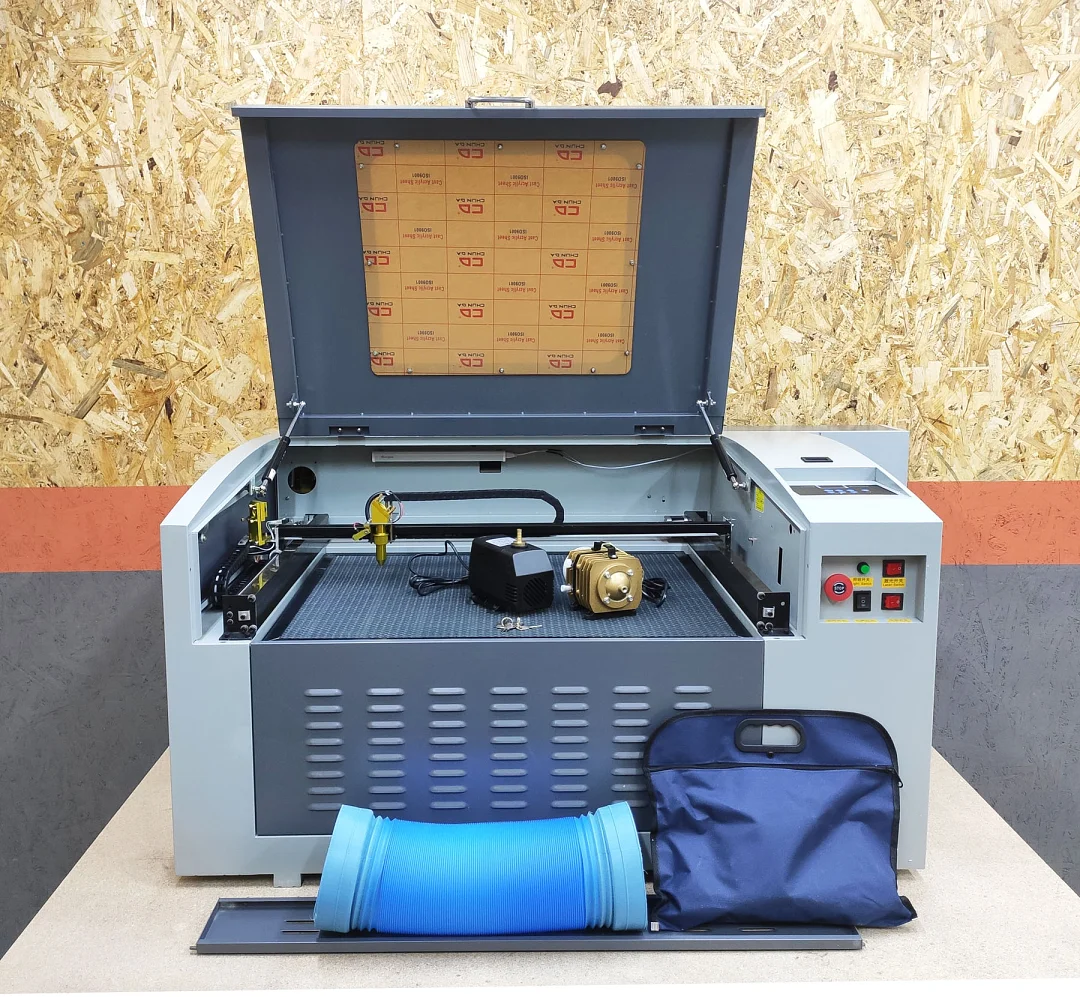

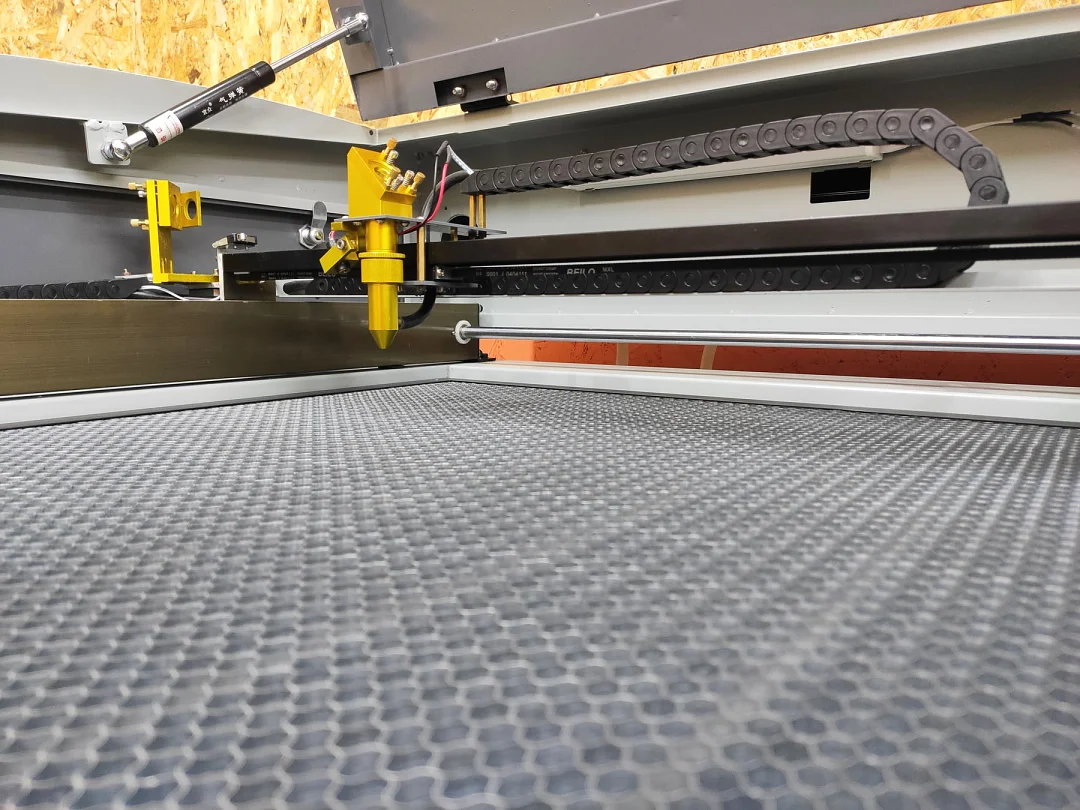

Скляна CO2-трубка з водяним охолодженням покладена в довгий задній відсік корпусу, а електроніка винесена в бічний відсік з окремими дверцятами. Портал рухається рейковими направляючими, його приводять крокові двигуни через зубчасті ремені, кабелі лазерної головки укладені в кабель-канал, крайні положення задають контактні кінцеві датчики. Стільниковий стіл регулюється за висотою під товщину матеріалу, робоча зона закривається кришкою з оглядовим вікном, ззаду виведено патрубок витяжки.
Контролер M2nano
Верстат керується платою M2nano і працює від комп’ютера, підключеного по USB, у програмах LaserDRW або CorelLaser. Потужність лазера виставляють на панелі верстата, а програма задає траєкторію і швидкість. Це простіший і доступніший за ціною варіант керування, він розрахований на роботу одним режимом потужності за запуск.
Які матеріали обробляє
Випромінювання CO2-лазера з довжиною хвилі 10.6 мкм добре поглинають неметали. Верстат ріже і гравіює фанеру, деревину, акрил, шкіру, тканину, папір, картон і гуму, гравіює скло, камінь і анодований алюміній. Метал таким лазером не ріжуть: він відбиває випромінювання CO2. ПВХ та інші хлоровмісні пластики різати не можна: при нагріванні вони виділяють хлор, який шкідливий для людини і руйнує оптику та механіку верстата.
Рекомендації
Лазерна трубка охолоджується водою: перед увімкненням лазера переконайтеся, що вода циркулює, інакше трубка перегріється і вийде з ладу. Використовуйте дистильовану воду і стежте за її температурою. Дим і продукти горіння виводьте витяжкою назовні, а лінзу і дзеркала регулярно очищайте від нагару. Фокус виставляйте під товщину матеріалу, а працюючий верстат не залишайте без нагляду: при різанні матеріал може загорітися.
