Лазерний верстат CO2 155x155 см 120 Вт, контролер AWC708

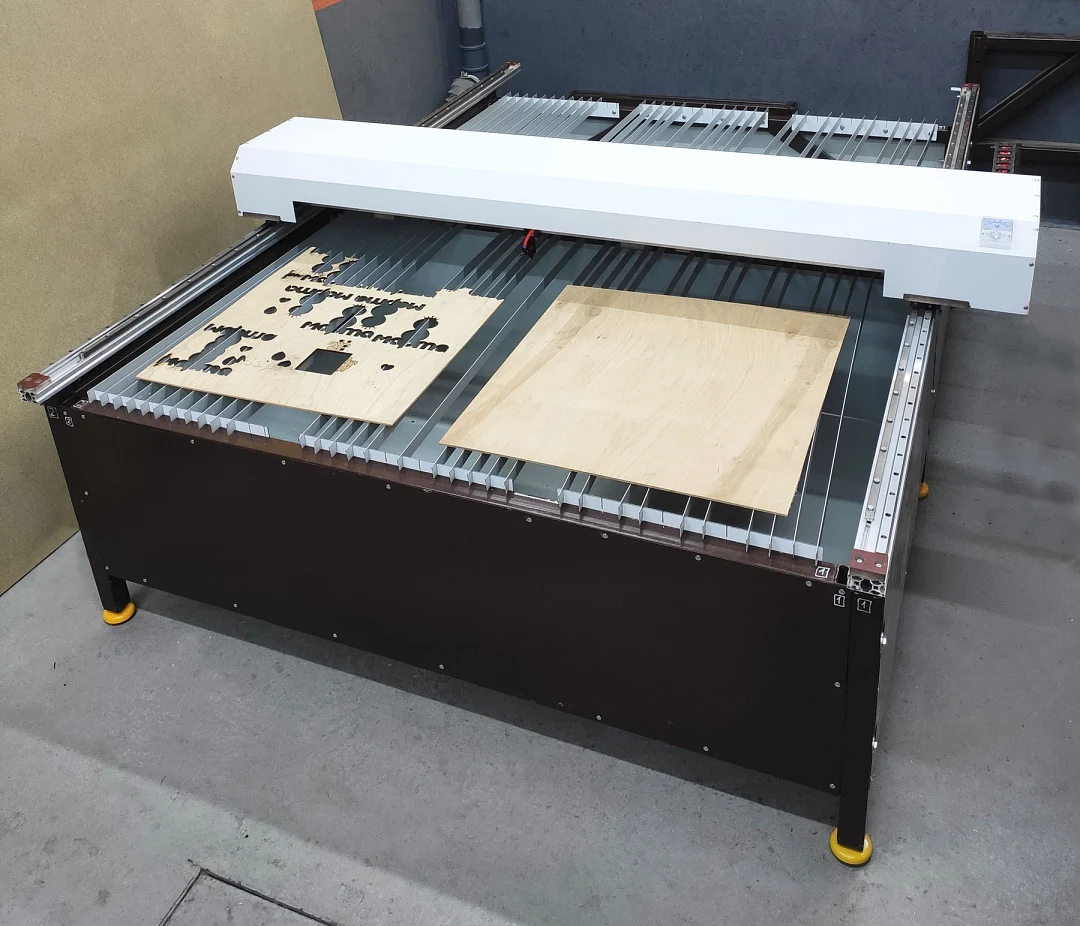

Великий лазерний верстат відкритого типу з CO2-трубкою 120 Вт і робочим полем 1550 x 1550 мм. Стандартний лист фанери 1525 x 1525 мм вміщується на стіл повністю, тому розкрій виконують без попереднього нарізання. Швидкість різання 40 мм/с, швидкість гравіювання 400 мм/с, холості переміщення 400 мм/с, похибка обробки 0.05 мм. Верстат живиться від мережі 220 В і підключається до комп’ютера через USB.

Конструкція

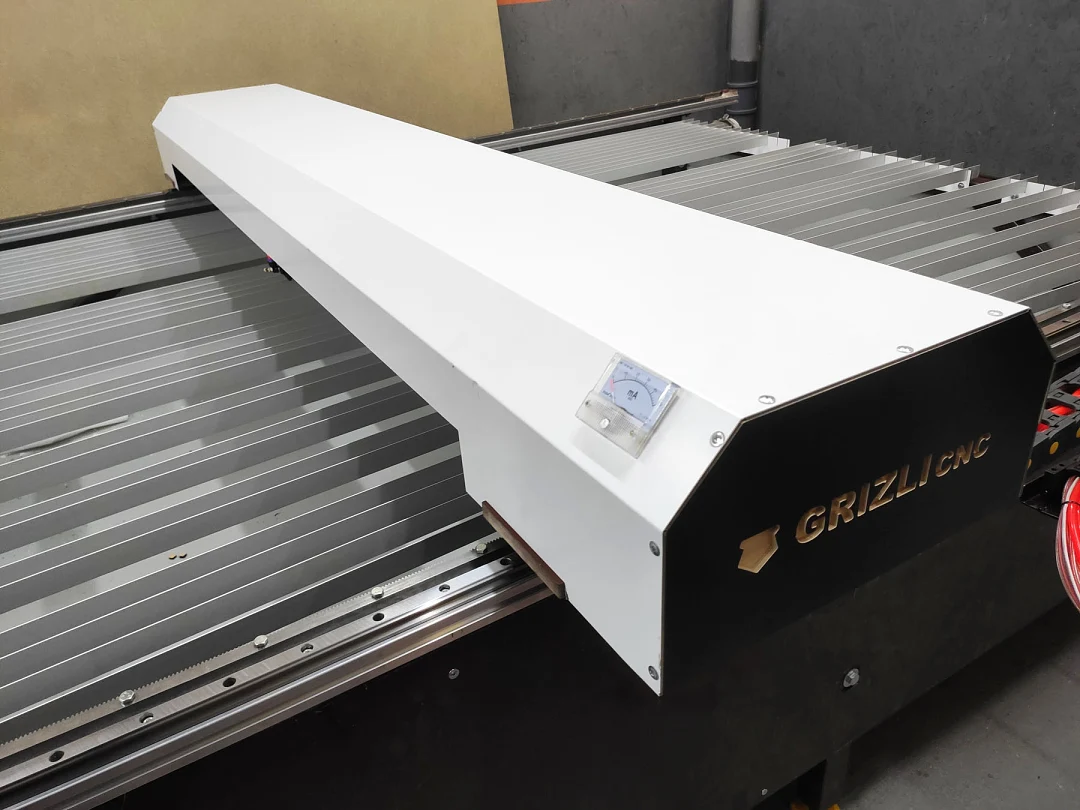

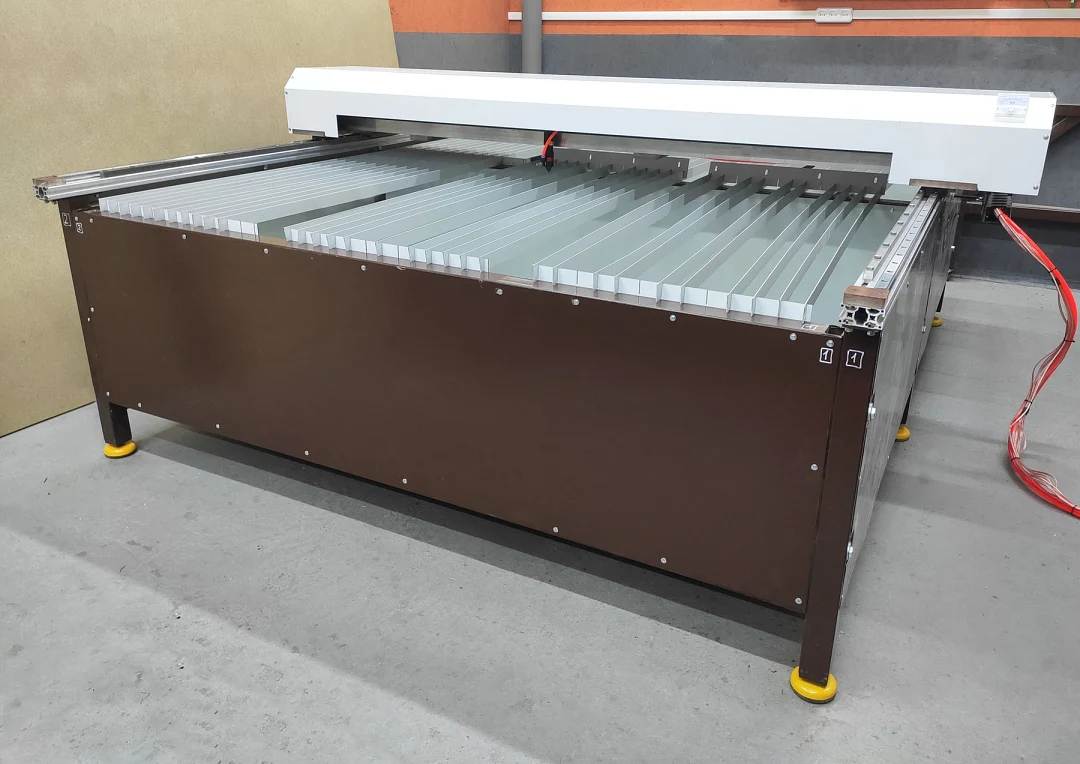

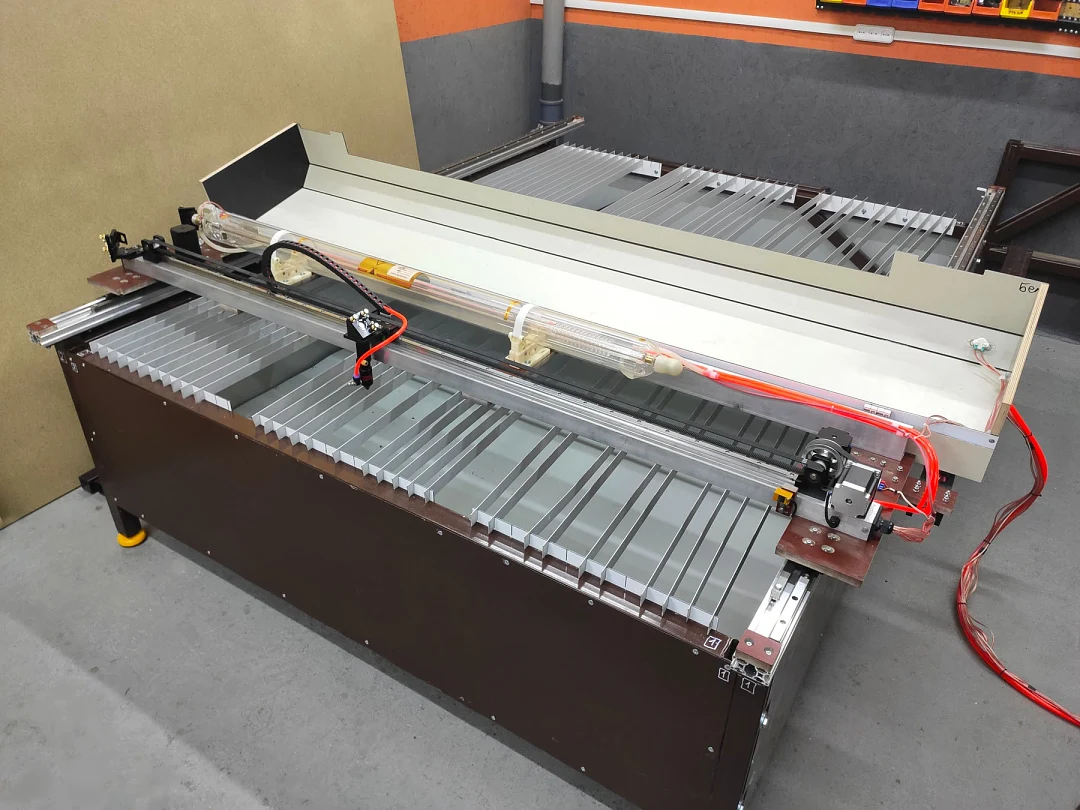

Основа зварена зі сталевого профілю і стоїть на регульованих опорах. Стіл зібраний з ламелей: матеріал лежить на ребрах, а дим та іскри йдуть донизу. Скляна CO2-трубка з водяним охолодженням встановлена всередині порталу під знімною кришкою і переміщується разом із ним, тому промінь проходить лише вздовж порталу до лазерної головки. На торці порталу стоїть амперметр для контролю струму трубки. Осі переміщуються по лінійних направляючих HGH15 і HGH20, привод від крокових двигунів через зубчасту рейку, нульові положення задають індуктивні кінцеві датчики.

Контролер AWC708

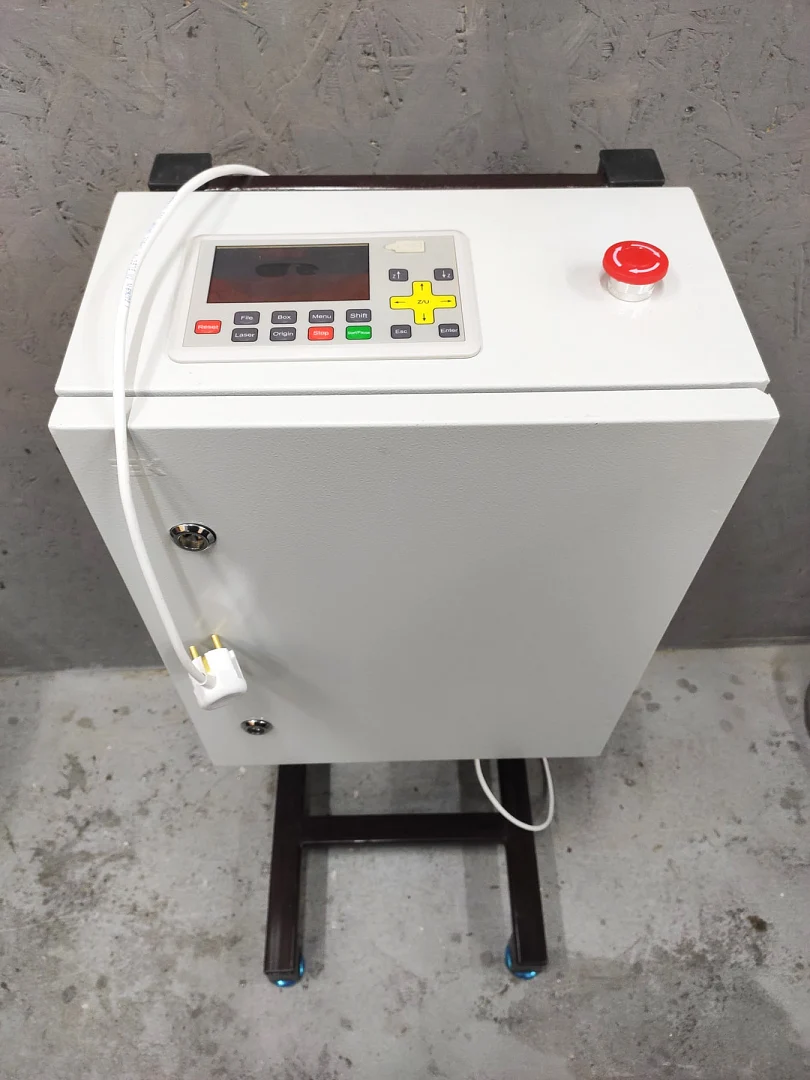

Електроніка і контролер AWC708 винесені в окрему шафу на стійці з панеллю керування і кнопкою аварійної зупинки. Контролер зберігає завантажене завдання в пам’яті і виконує його з панелі без постійно підключеного комп’ютера, потужність і швидкість задаються окремо для кожного шару.

Які матеріали обробляє

Верстат ріже і гравіює фанеру, деревину, МДФ, акрил, шкіру, тканину, папір, картон і гуму, гравіює скло і камінь. Велике поле підходить для розкрою листових матеріалів, вивісок, деталей меблів і викрійок із тканини і шкіри. Метал CO2-лазером не ріжуть, а ПВХ та інші хлоровмісні пластики обробляти не можна: під час нагрівання вони виділяють хлор.

Характеристики

Рекомендації

Верстат відкритого типу, тому в зоні роботи перебувають лише люди в захисних окулярах для довжини хвилі 10.6 мкм. Перед увімкненням лазера переконайтеся, що охолоджувальна вода циркулює. Над столом потрібна потужна витяжка, лінзу і дзеркала очищайте від нагару, а працюючий верстат не залишайте без нагляду.
