Кріплення шпинделя 65 мм з регулюванням висоти для фрезерного верстата ЧПУ

Алюмінієве кріплення для шпинделя з корпусом 65 мм з механічним регулюванням висоти. Шпиндель піднімають і опускають ходовим гвинтом, не знімаючи його з кріплення й не втрачаючи положення осі.

Конструкція

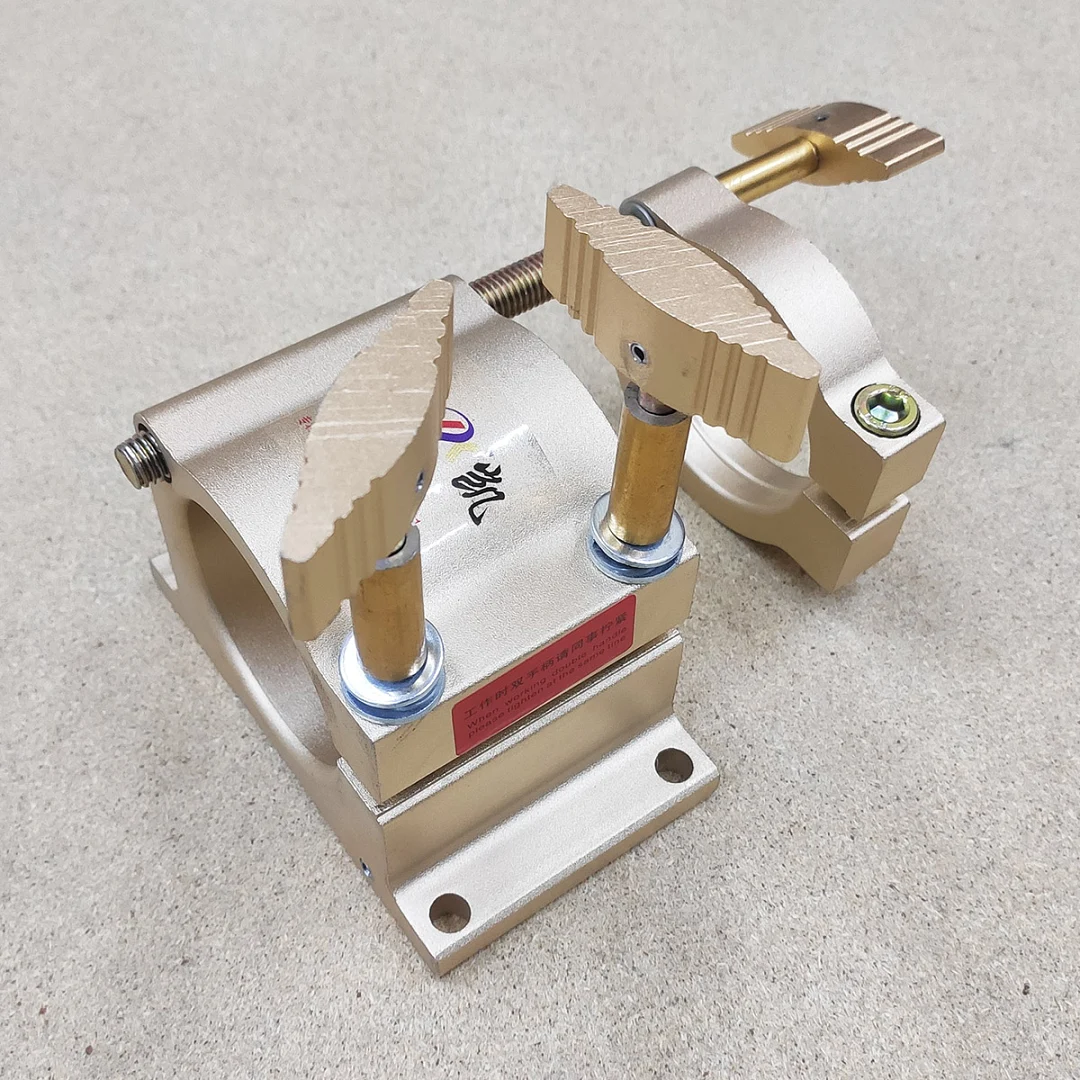

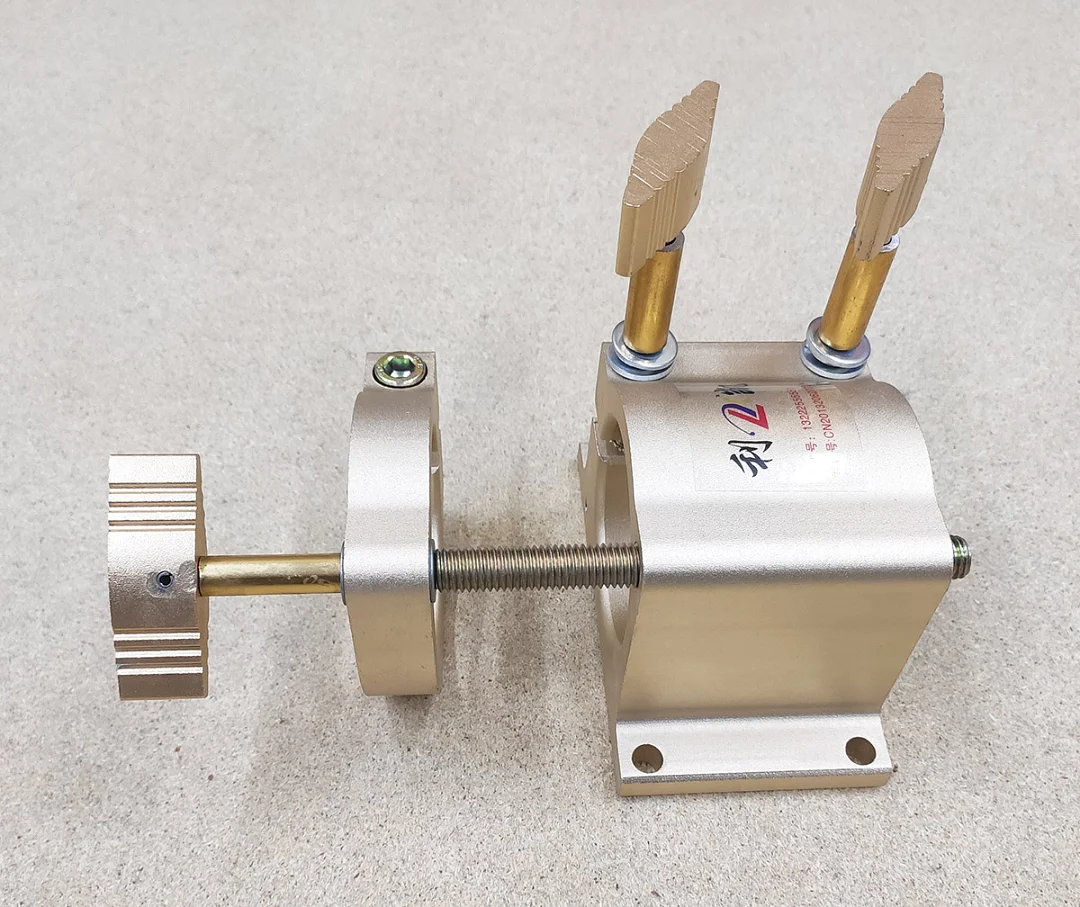

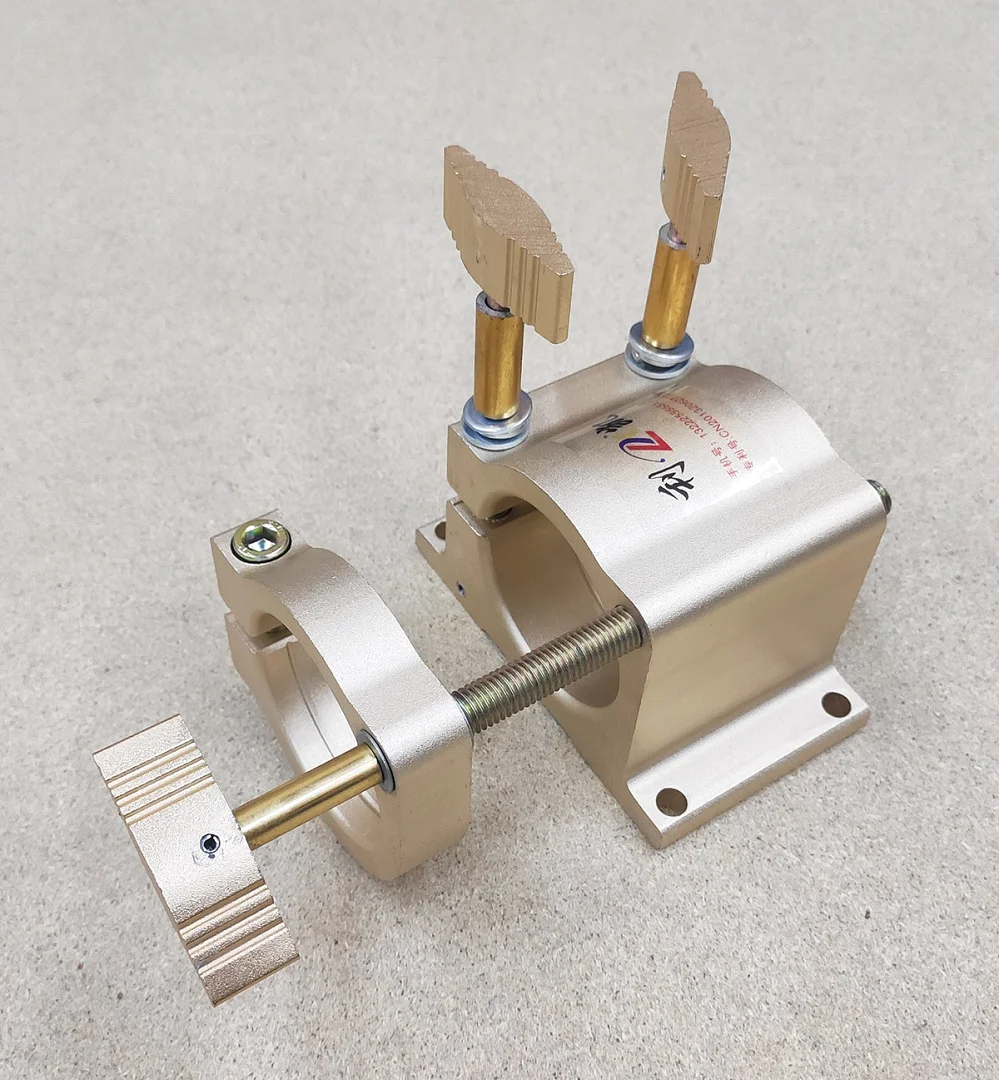

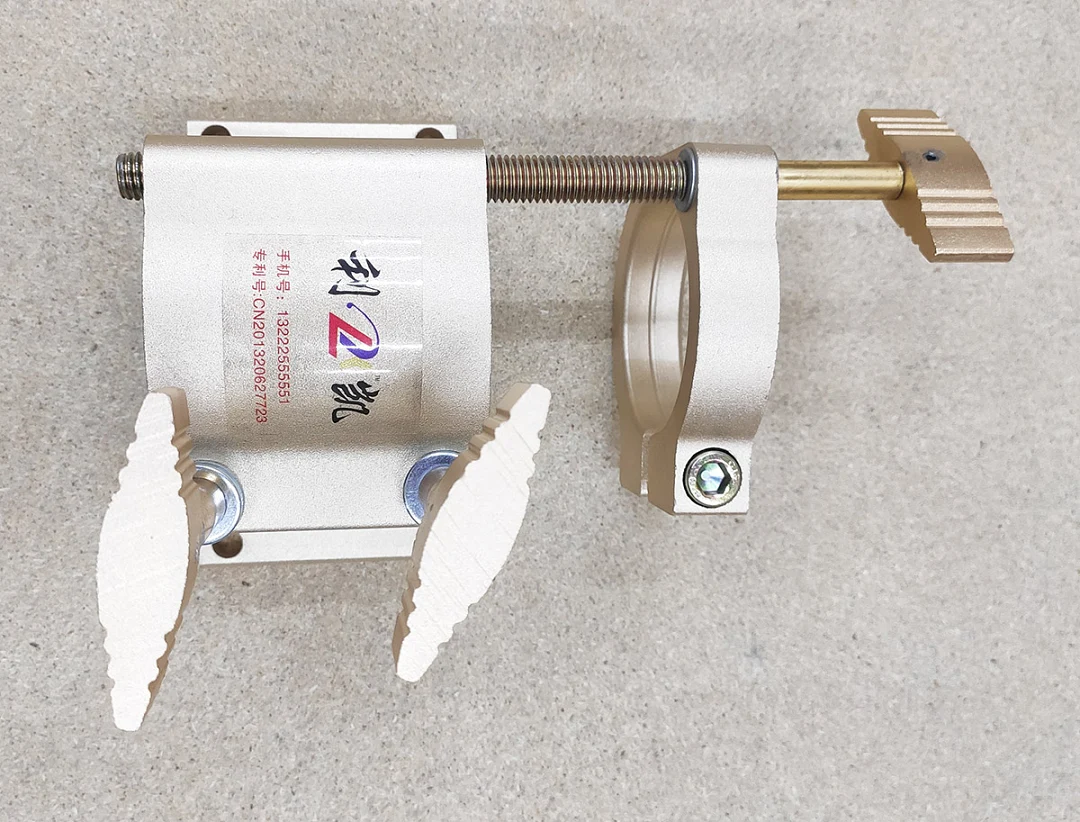

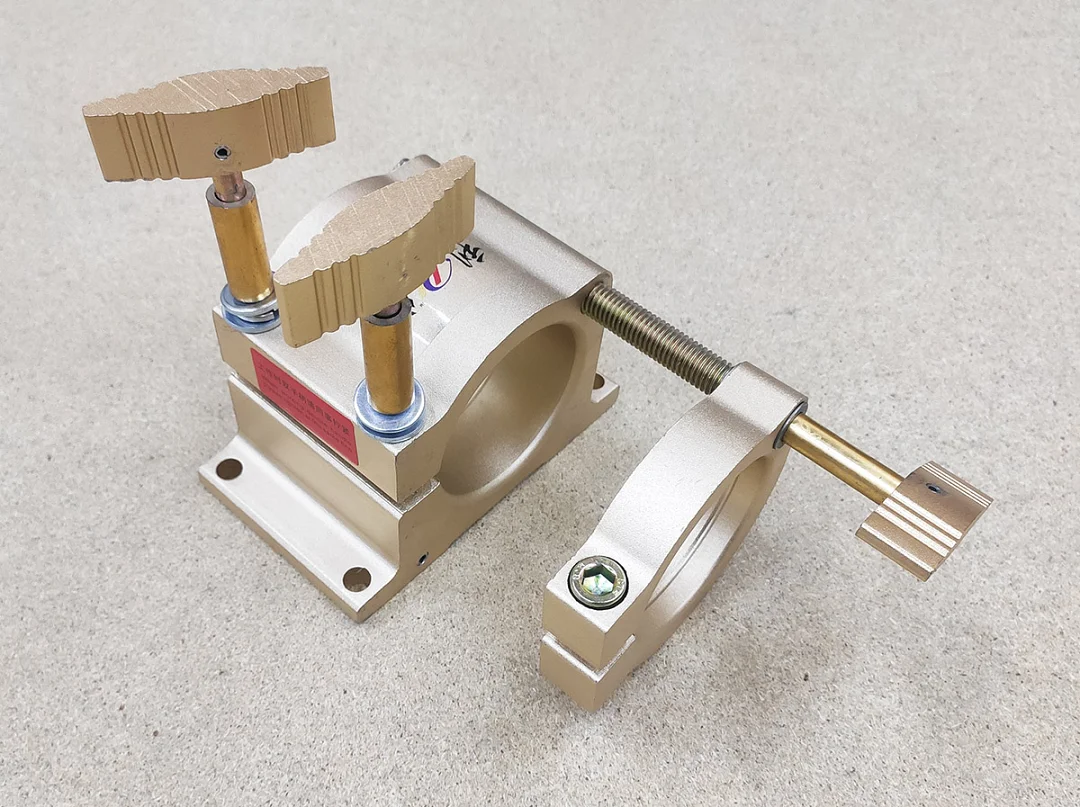

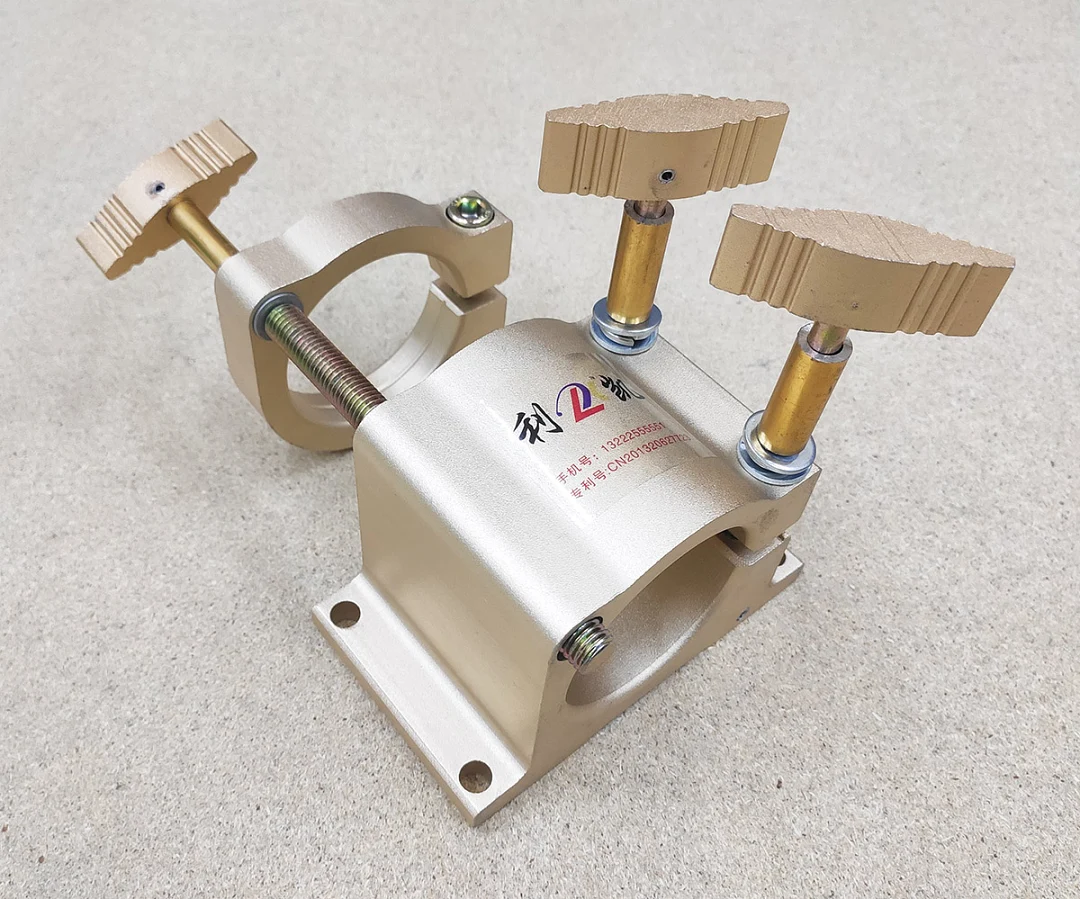

Корпус кріплення затискає шпиндель двома баранцевими гвинтами, їх затягують рукою без ключа. Нижче на корпусі шпинделя ставиться окреме кільце зі стяжним гвинтом. Між кільцем і припливом корпусу кріплення проходить ходовий гвинт із маховиком: обертання маховика зсуває кільце, а разом з ним і шпиндель. Основа має отвори під болти для встановлення на плиту каретки осі Z.

Регулювання висоти

Баранцеві гвинти послаблюють, маховиком виставляють потрібну висоту й знову затягують гвинти. Так змінюють виліт при зміні довжини фрези або товщини заготовки, а на верстатах із кількома шпинделями вирівнюють усі фрези в одну площину, щоб вони працювали на однаковій глибині.

Для яких шпинделів

Кріплення підходить для шпинделів із корпусом 65 мм, це шпинделі 800 Вт з водяним і повітряним охолодженням. Хомут підбирають точно за діаметром корпусу: шпиндель іншого діаметра в ньому не затиснути, а прокладки під корпус зминаються й збивають вісь.

Встановлення

Кріплення ставлять опорною площиною на плиту каретки осі Z, попередньо очистивши обидві поверхні від стружки й задирок. Шпиндель затискають ближче до передньої частини корпусу, де стоять передні підшипники: прогин зростає як куб вильоту, і при вдвічі більшому вильоті шпиндель відхиляється у 8 разів сильніше. Стяжні гвинти затягують по черзі й рівномірно, різьба в алюмінії не любить перетягування. Після встановлення перевіряють перпендикулярність осі шпинделя до столу індикатором і за потреби підкладають тонкі металеві прокладки під опору.

Комплектація

Корпус кріплення, кільце зі стяжним гвинтом, ходовий гвинт із маховиком, два баранцеві гвинти.
