Корпус для кнопки аварійної зупинки 22 мм

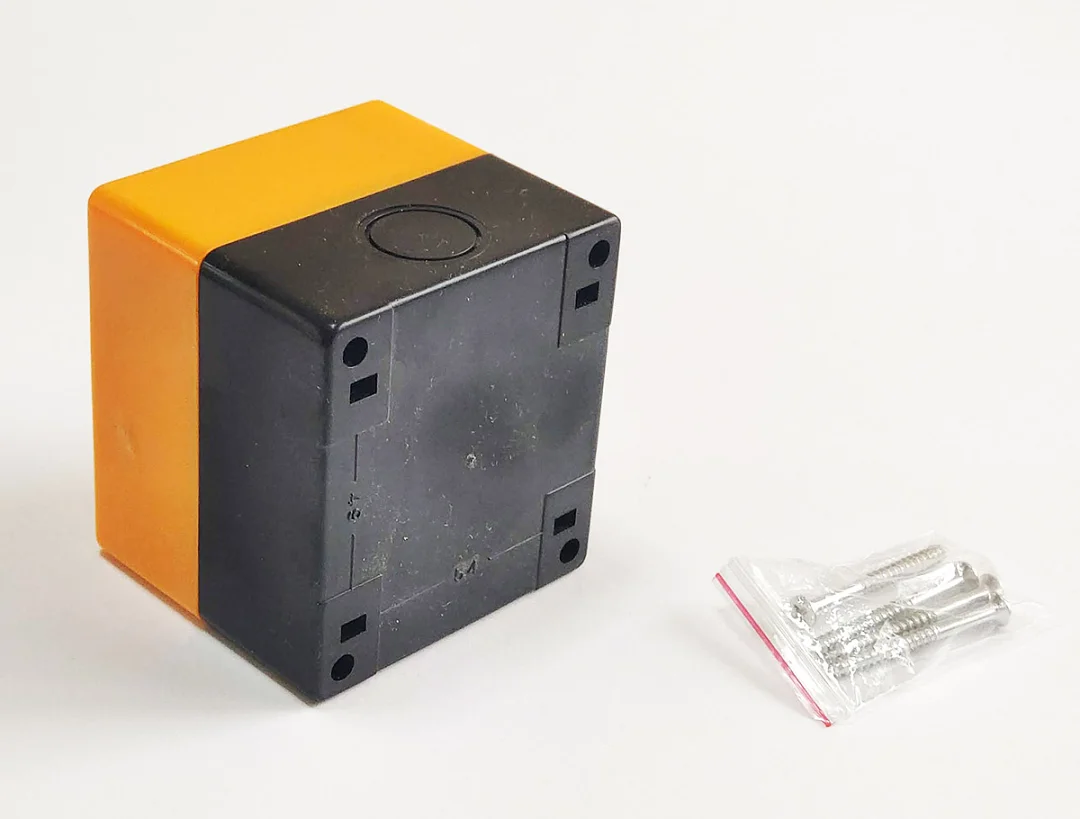

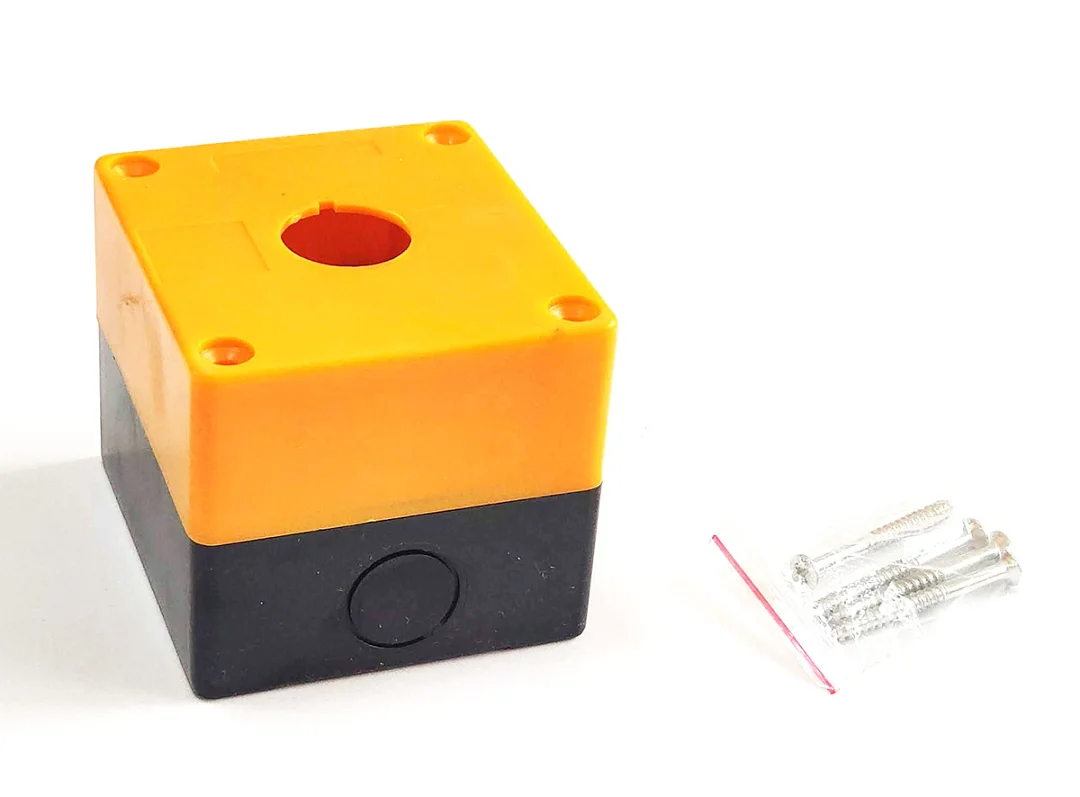

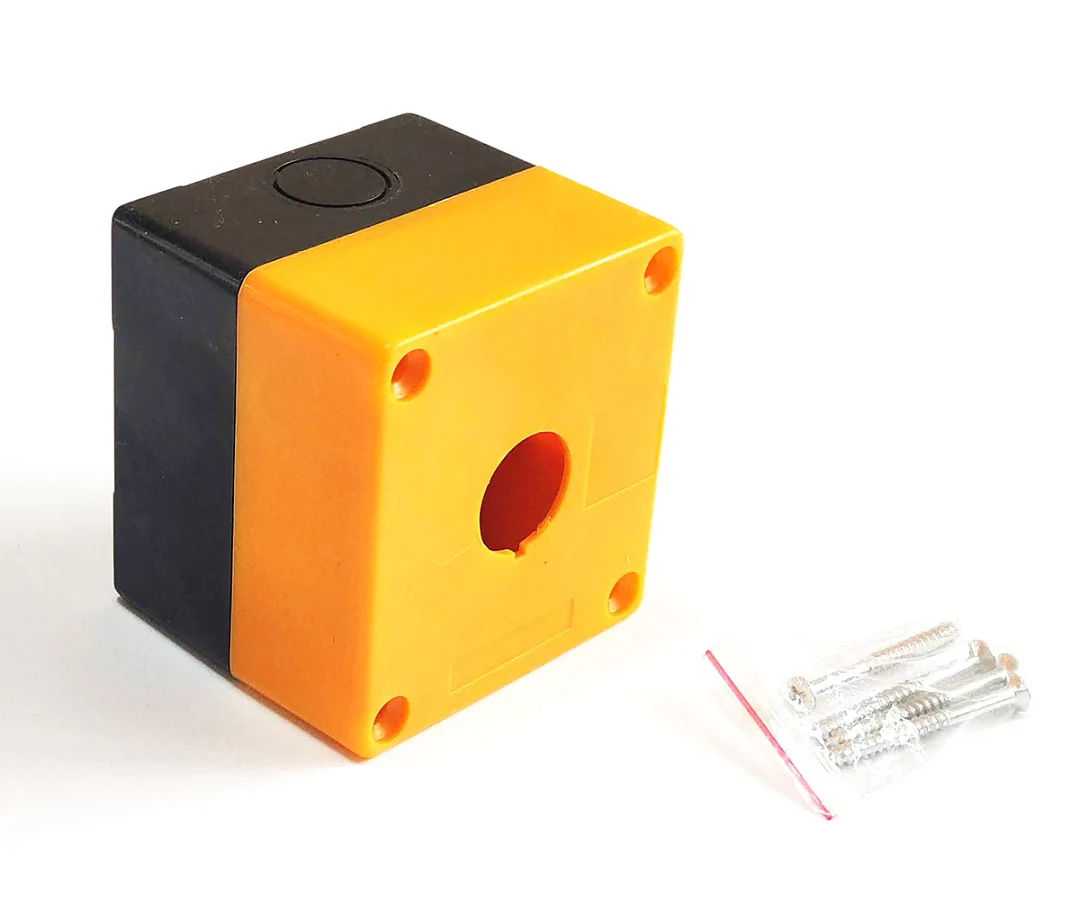

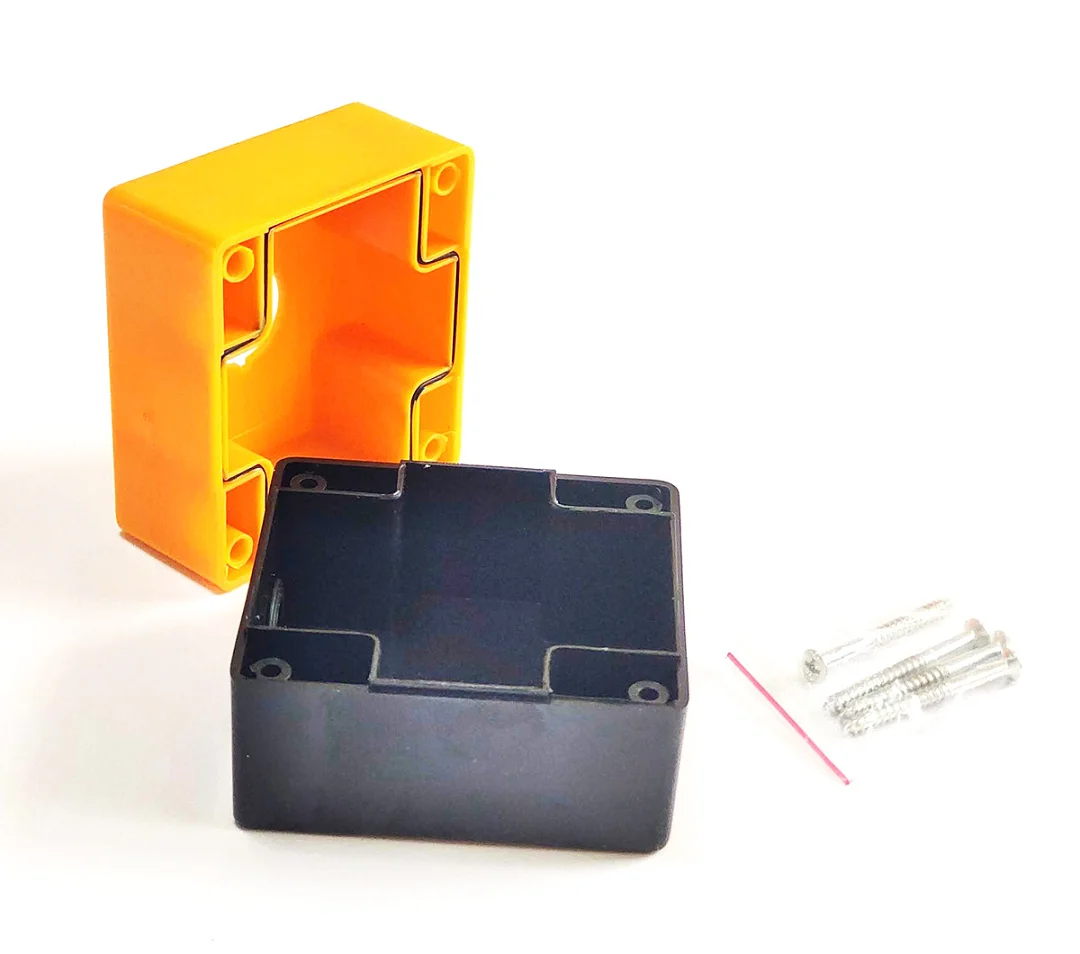

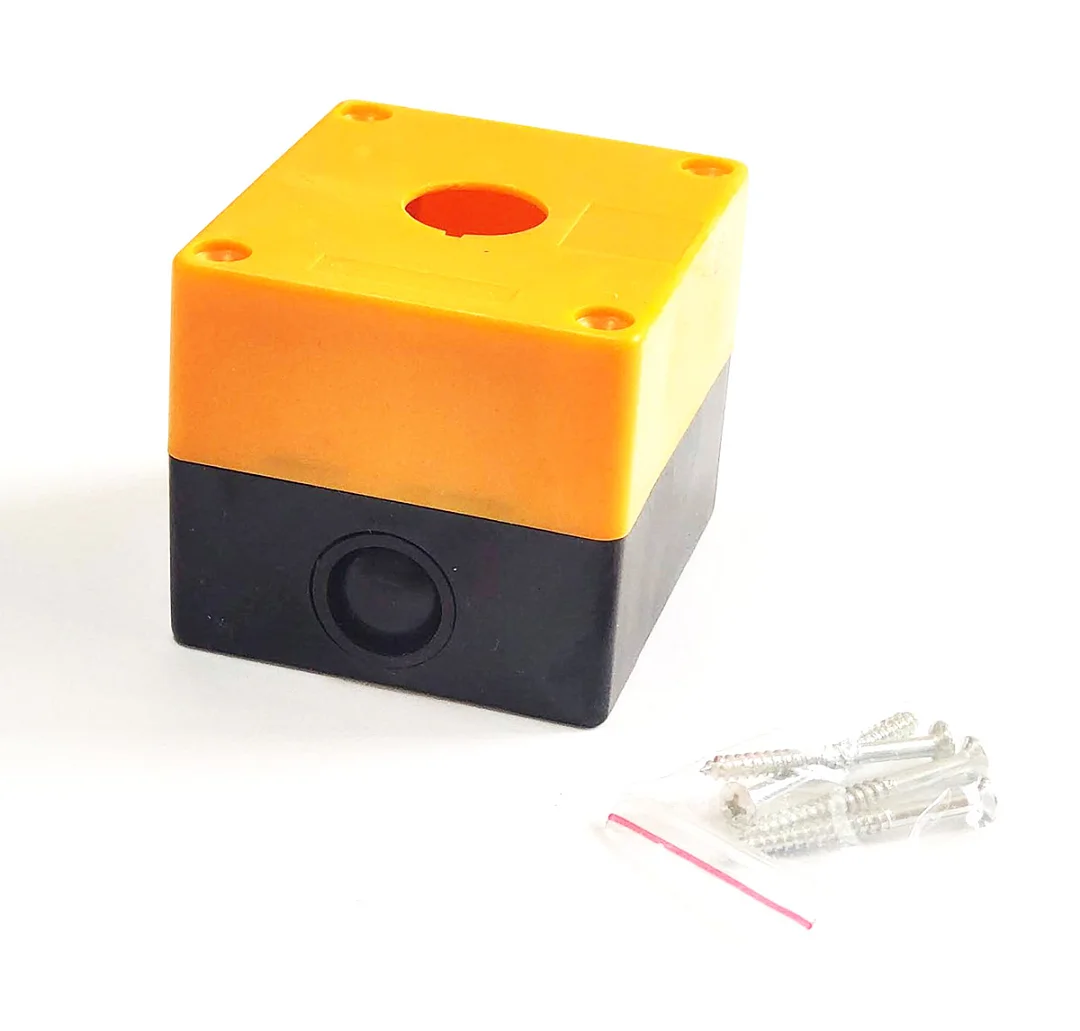

Пластиковий корпус для кнопок з монтажним діаметром 22 мм: жовта кришка з одним отвором 22 мм і чорна основа. Кришка кріпиться до основи чотирма гвинтами по кутах, гвинти в комплекті. На стінках основи є вибивні заглушки під кабельний ввід.

Для чого потрібен

Корпус розрахований на одну кнопку аварійної зупинки з грибком: його ставлять на станину або стійку біля робочого місця оператора, коли в пульті немає місця або кнопка потрібна з іншого боку верстата. Жовтий колір корпусу добре помітний, тому пост швидко знаходять поглядом.

Монтаж

Основу прикручують до верстата через отвори в дні. Заглушку на стінці вибивають під кабель і ставлять в отвір кабельний ввід потрібного діаметра, щоб усередину не потрапляли пил і стружка, а кабель не перетирався об край. Кнопки вставляють в отвори кришки і затягують гайками, дроти підключають до контактних блоків і закривають кришку.

Порада

Для кнопки аварійної зупинки використовуйте нормально замкнений контакт і прокладайте кабель так, щоб його не можна було зачепити рухомими частинами верстата.
