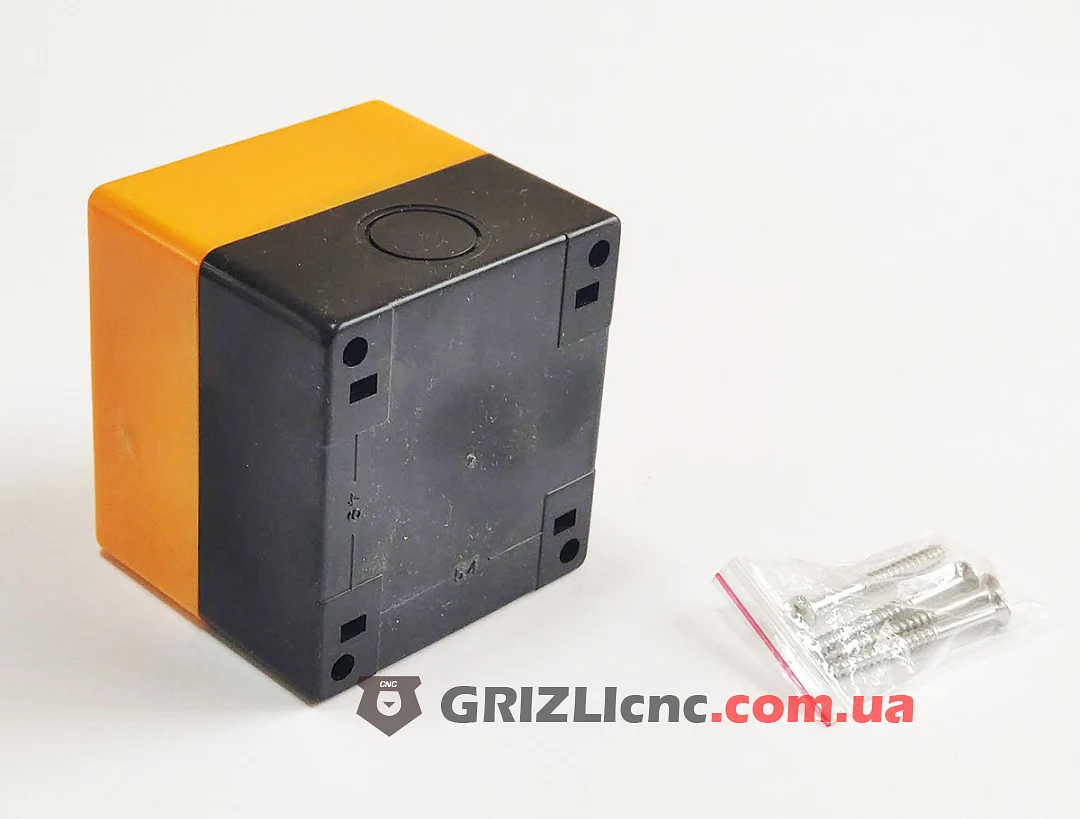

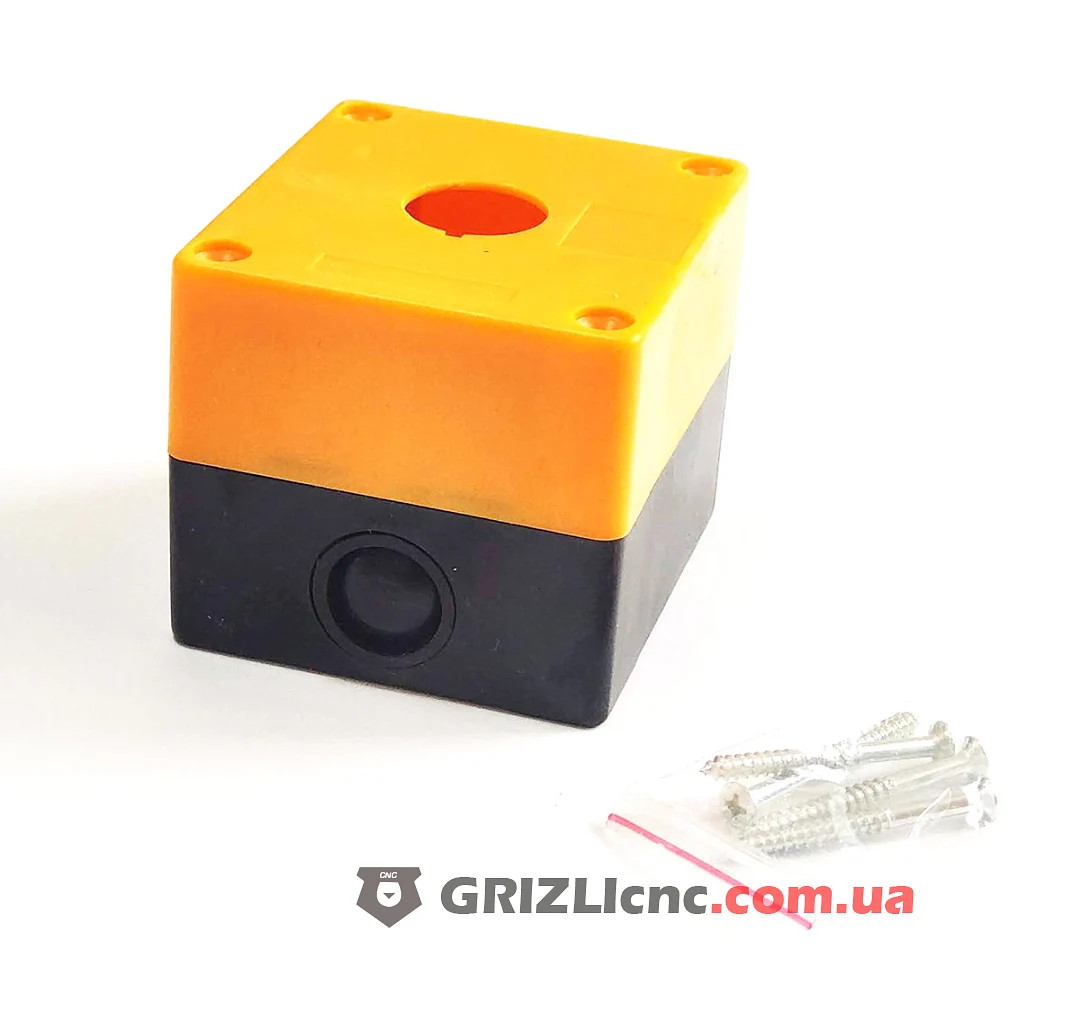

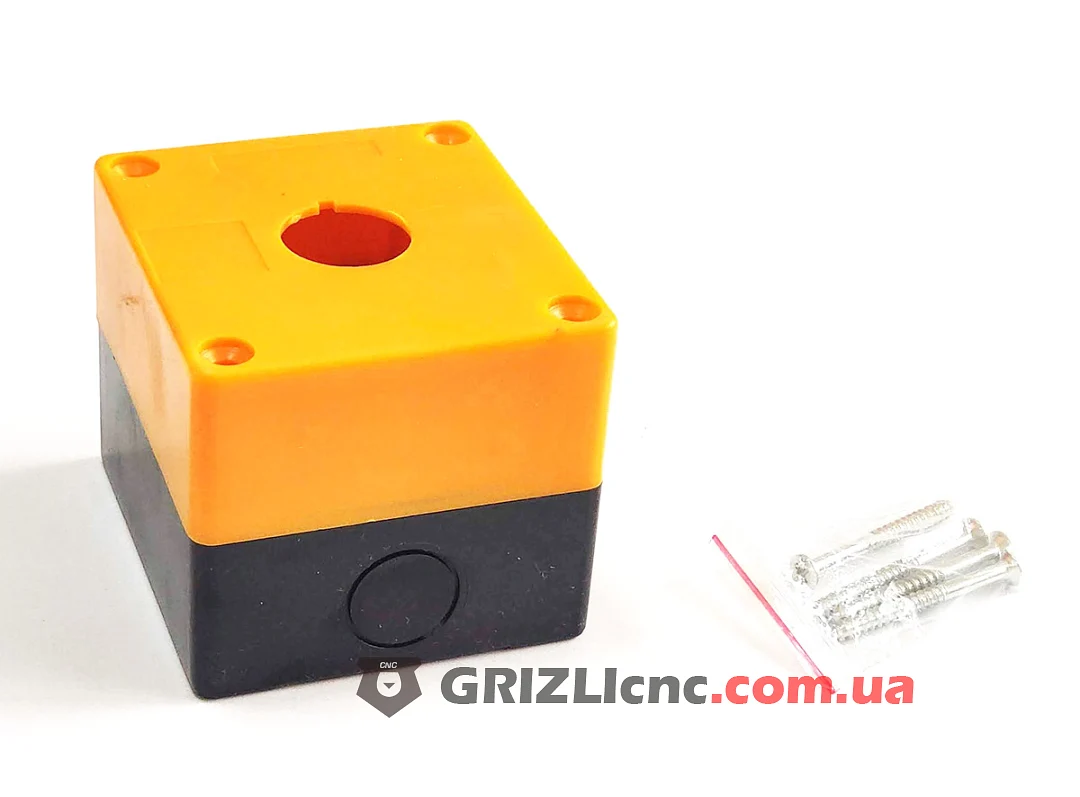

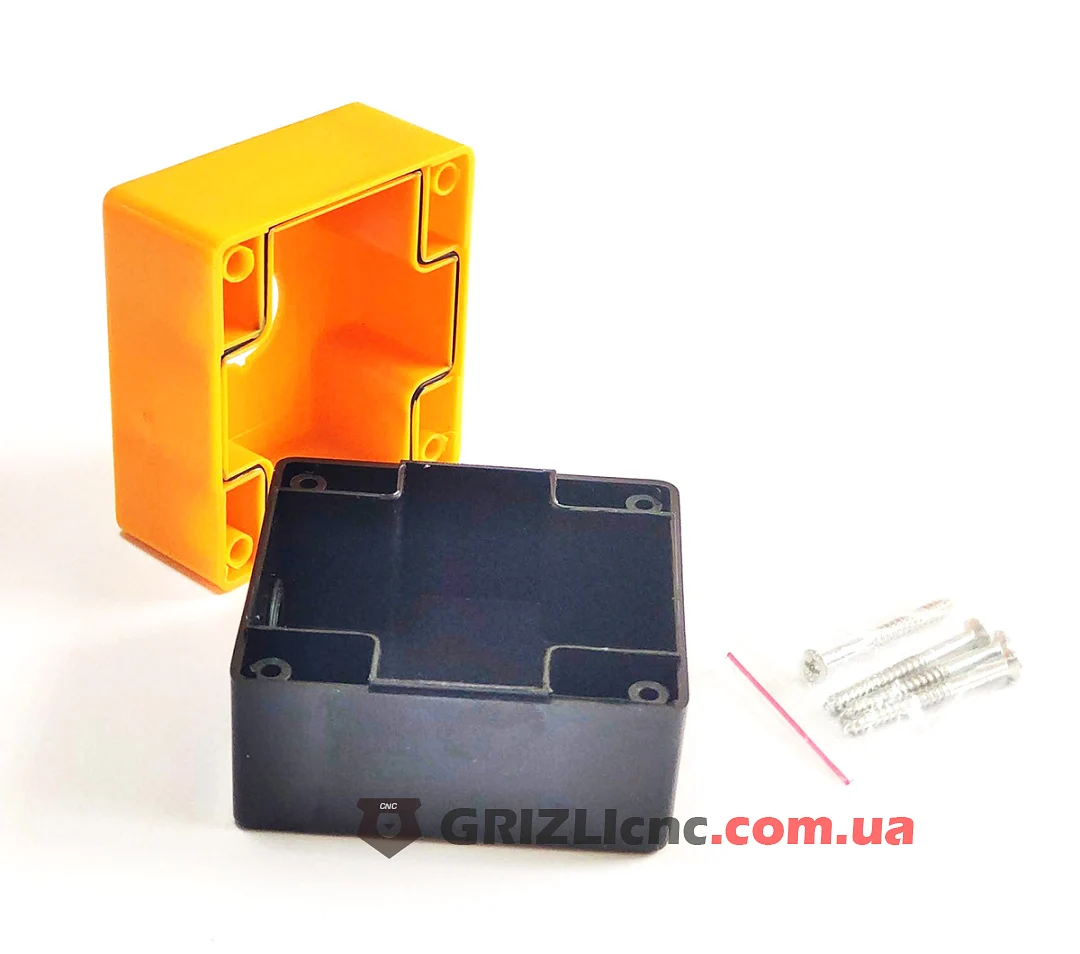

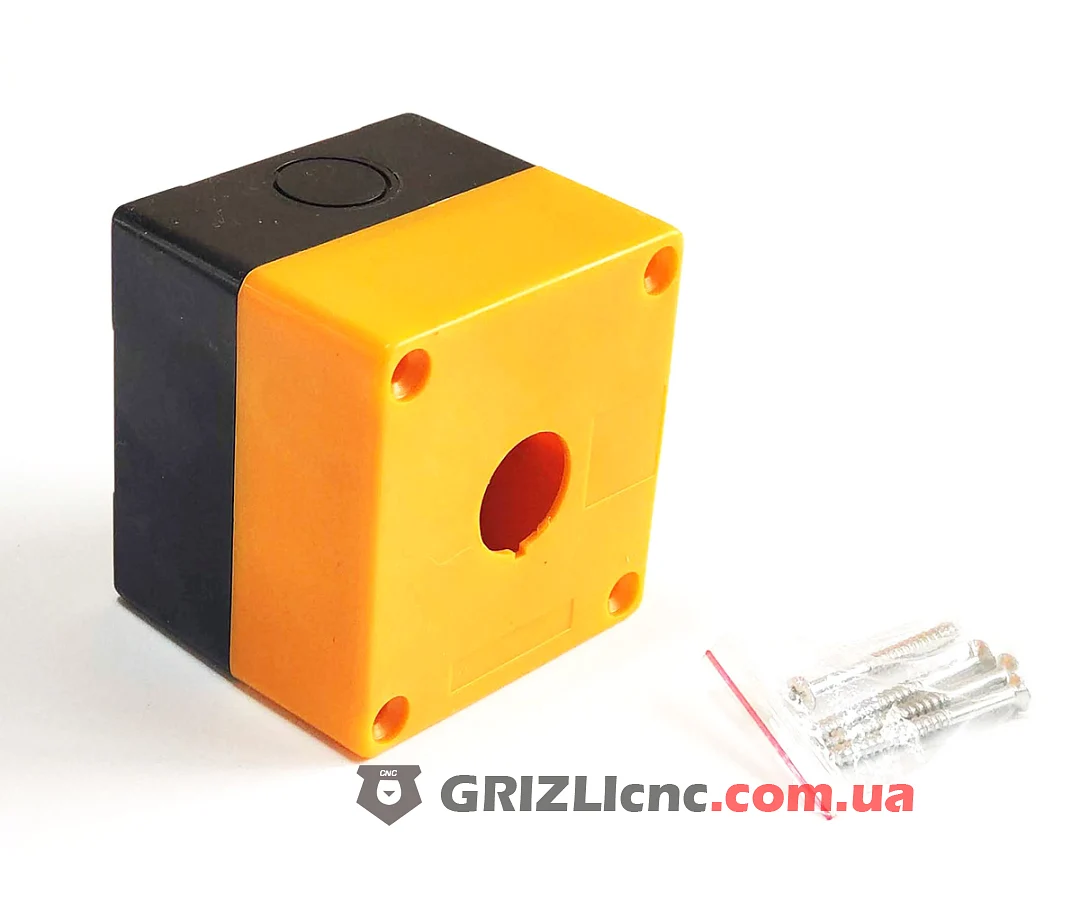

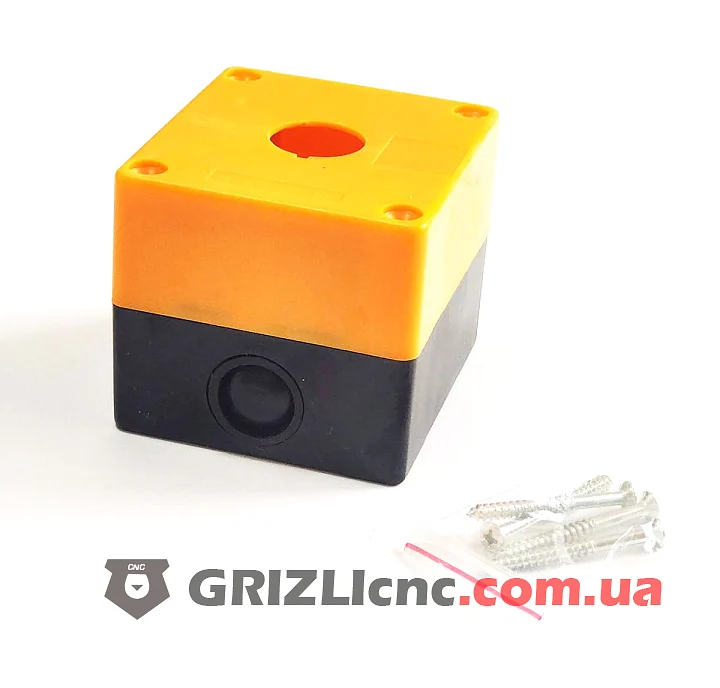

Пластиковый корпус для кнопок с монтажным диаметром 22 мм: жёлтая крышка с одним отверстием 22 мм и чёрное основание. Крышка крепится к основанию четырьмя винтами по углам, винты в комплекте. На стенках основания есть выбиваемые заглушки под кабельный ввод.
Для чего нужен
Корпус рассчитан на одну кнопку аварийной остановки с грибком: его ставят на станину или стойку рядом с рабочим местом оператора, когда в пульте нет места или кнопка нужна на другой стороне станка. Жёлтый цвет корпуса хорошо заметен, поэтому пост быстро находят взглядом.
Монтаж
Основание прикручивают к станку через отверстия в дне. Заглушку на стенке выбивают под кабель и ставят в отверстие кабельный ввод нужного диаметра, чтобы внутрь не попадала пыль и стружка, а кабель не перетирался о край. Кнопки вставляют в отверстия крышки и затягивают гайками, провода подключают к контактным блокам и закрывают крышку.
Совет
Для кнопки аварийной остановки используйте нормально замкнутый контакт и прокладывайте кабель так, чтобы его нельзя было зацепить подвижными частями станка.
