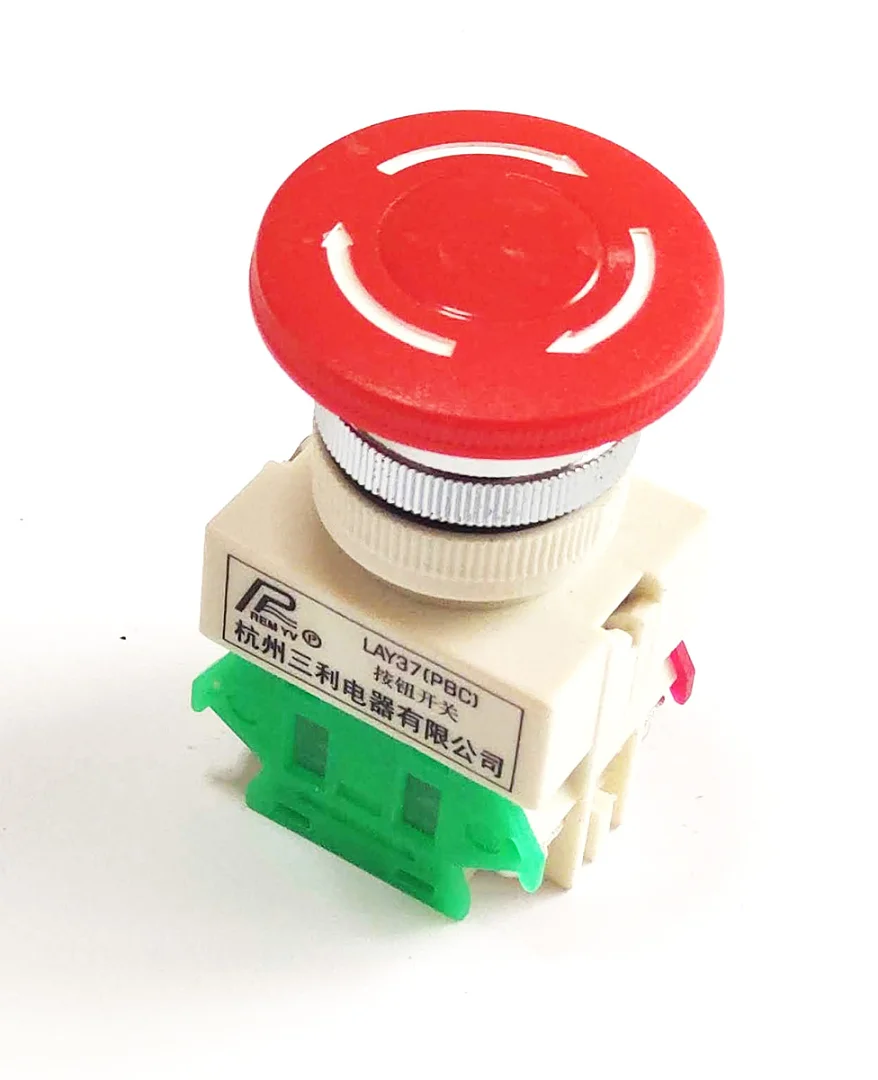

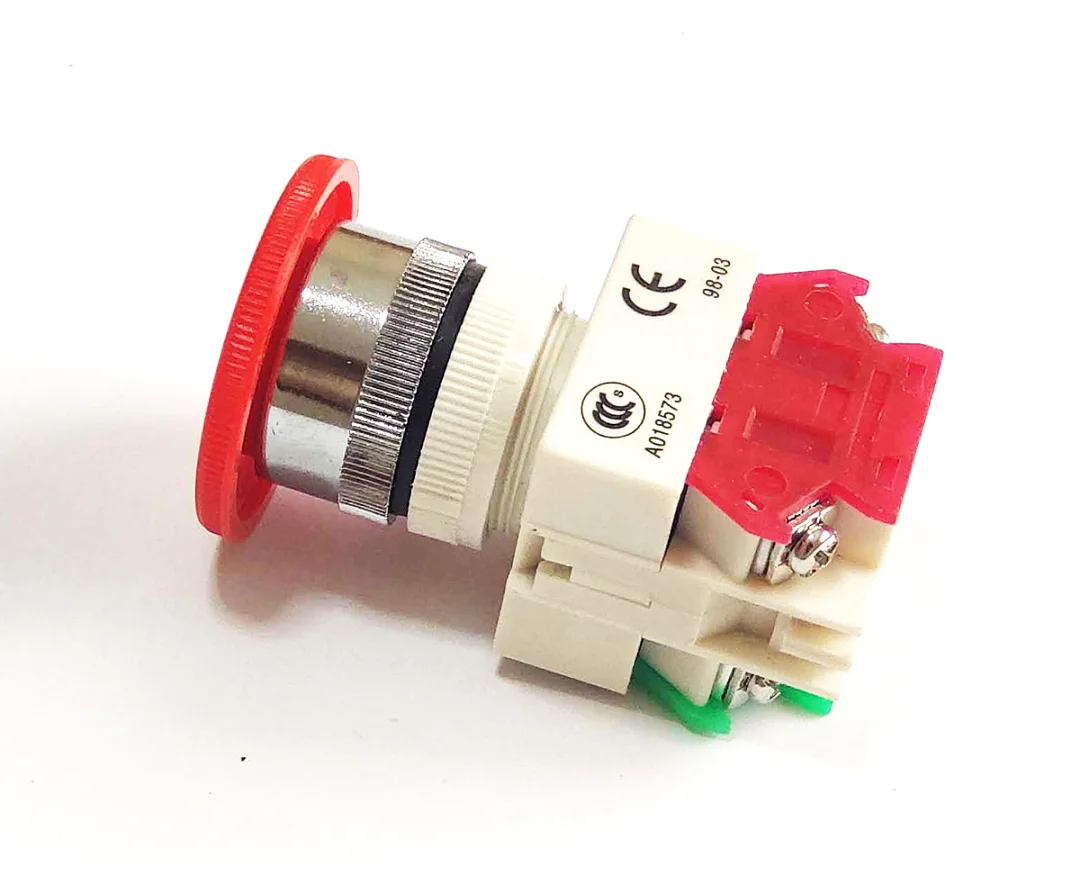

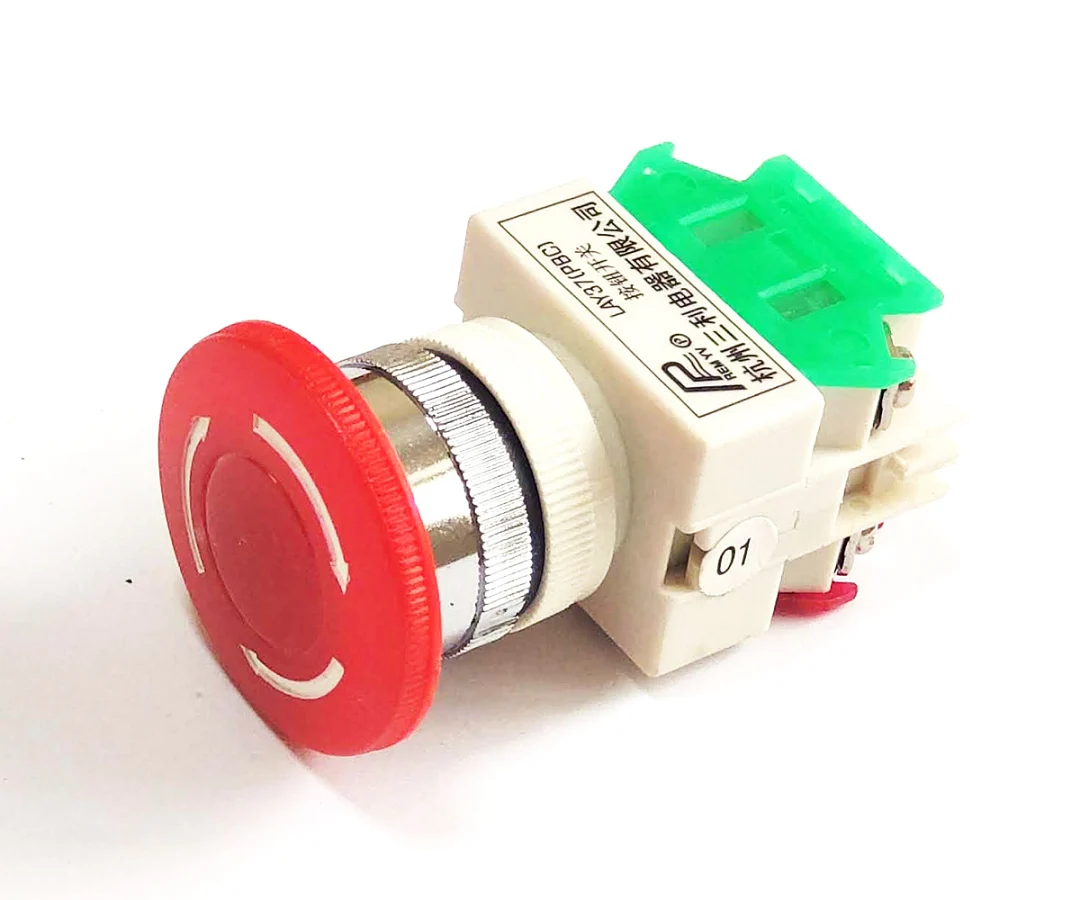

Кнопка аварійної зупинки з червоним грибком для пульта або шафи керування верстата ЧПУ. Кнопку ставлять в отвір 22 мм у панелі. Ззаду до корпусу пристебнуті два контактні блоки: зелений і червоний.
Як працює
По кнопці б’ють долонею, і вона фіксується в натиснутому положенні: верстат залишається зупиненим, поки кнопку не повернуть вручну. Повертають її поворотом грибка за стрілками на його поверхні. Так верстат не запуститься знову сам, якщо оператор відпустив кнопку, не усунувши причину зупинки.
Підключення
За прийнятим для таких кнопок маркуванням зелений блок є нормально відкритим контактом (NO), червоний нормально замкненим (NC). Перед підключенням перевірте це мультиметром у режимі продзвонювання в обох положеннях кнопки. У коло аварійної зупинки підключають нормально замкнений контакт: при натисканні він розмикає коло, і така сама реакція буде при обриві дроту, тому несправність проводки теж зупиняє верстат. Контакт розмикає котушку контактора силового кола або вхід E-stop контролера. Другий контакт можна використати для сигналу в контролер або для лампи аварії.
Встановлення
Ставте кнопку на видному місці біля робочого місця оператора так, щоб її можна було натиснути, не нахиляючись над робочою зоною. Якщо у верстата кілька постів керування, кнопки ставлять на кожен і з’єднують їхні нормально замкнені контакти послідовно.
