Кнопка аварийной остановки грибок 22 мм для станка ЧПУ

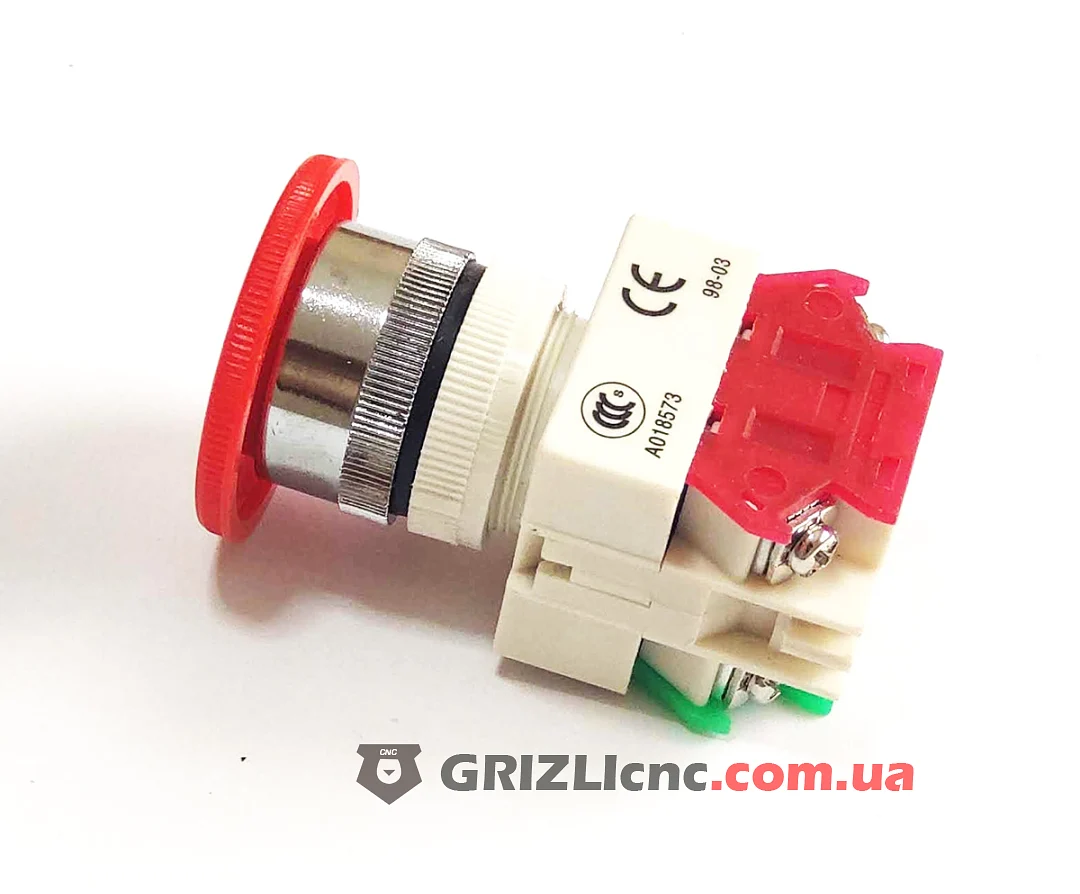

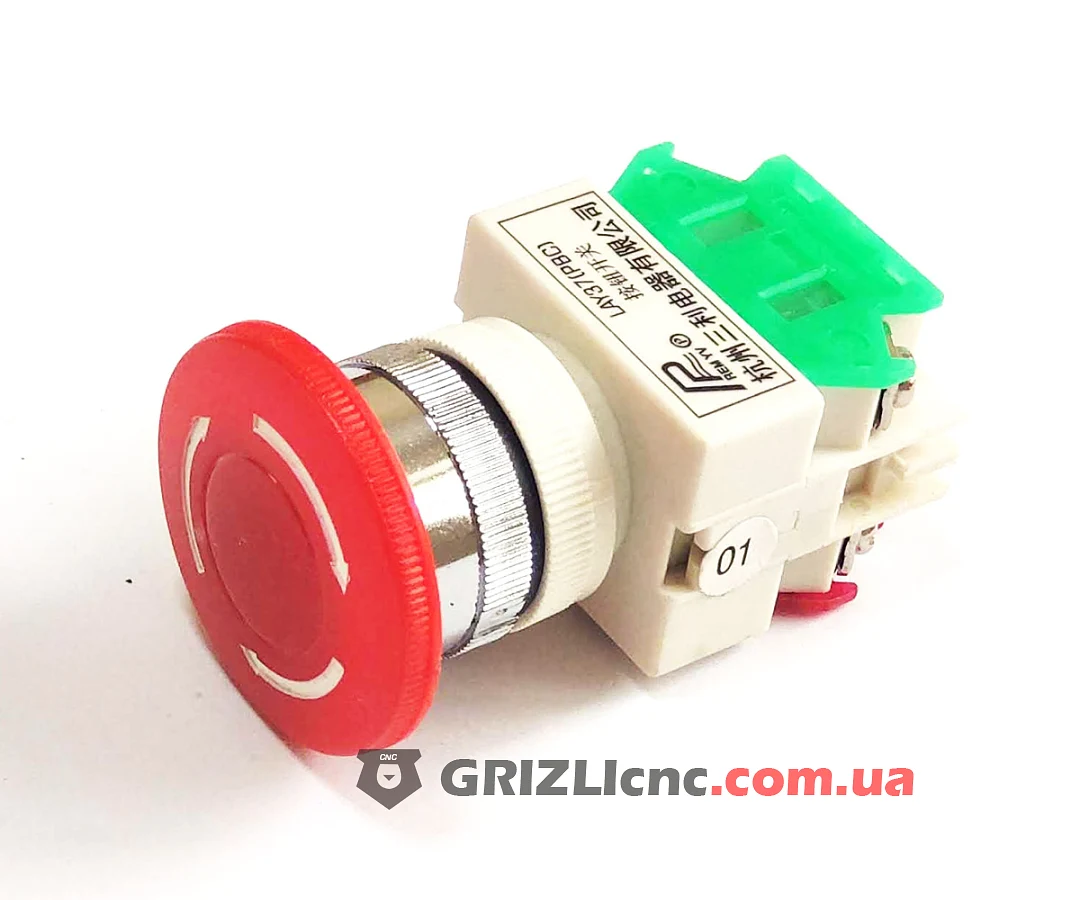

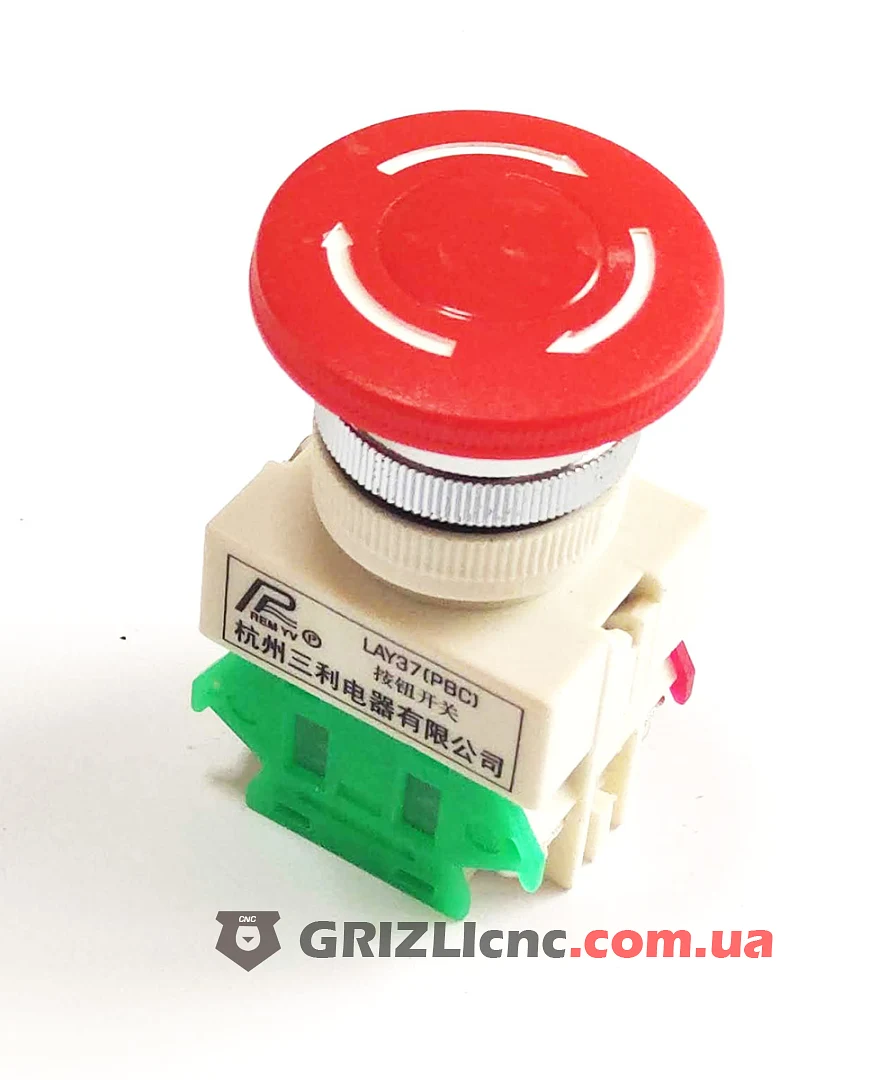

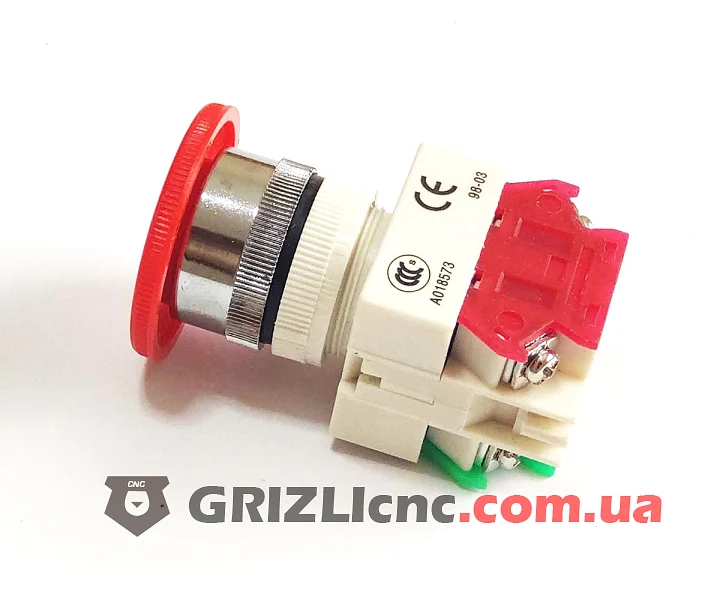

Кнопка аварийной остановки с красным грибком для пульта или шкафа управления станка ЧПУ. Кнопку ставят в отверстие 22 мм в панели. Сзади к корпусу пристёгнуты два контактных блока: зелёный и красный.

Как работает

По кнопке бьют ладонью, и она фиксируется в нажатом положении: станок остаётся остановленным, пока кнопку не вернут вручную. Возвращают её поворотом грибка по стрелкам на его поверхности. Так станок не запустится снова сам, если оператор отпустил кнопку, не устранив причину остановки.

Подключение

По принятой для таких кнопок маркировке зелёный блок является нормально открытым контактом (NO), красный нормально замкнутым (NC). Перед подключением проверьте это мультиметром в режиме прозвонки в обоих положениях кнопки. В цепь аварийной остановки подключают нормально замкнутый контакт: при нажатии он размыкает цепь, и такая же реакция будет при обрыве провода, поэтому неисправность проводки тоже останавливает станок. Контакт размыкает катушку контактора силовой цепи или вход E-stop контроллера. Второй контакт можно использовать для сигнала в контроллер или для лампы аварии.

Установка

Ставьте кнопку на видном месте у рабочего места оператора так, чтобы её можно было нажать, не наклоняясь над рабочей зоной. Если у станка несколько постов управления, кнопки ставят на каждый и соединяют их нормально замкнутые контакты последовательно.
