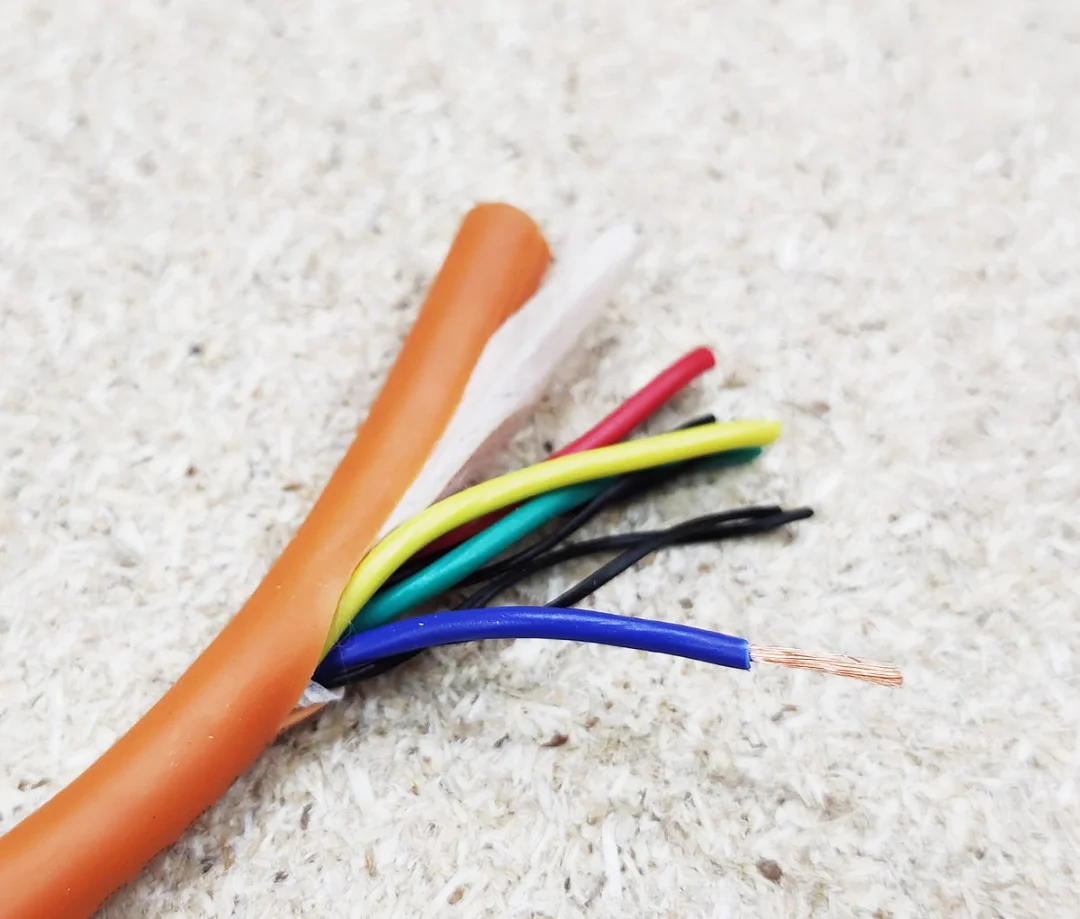

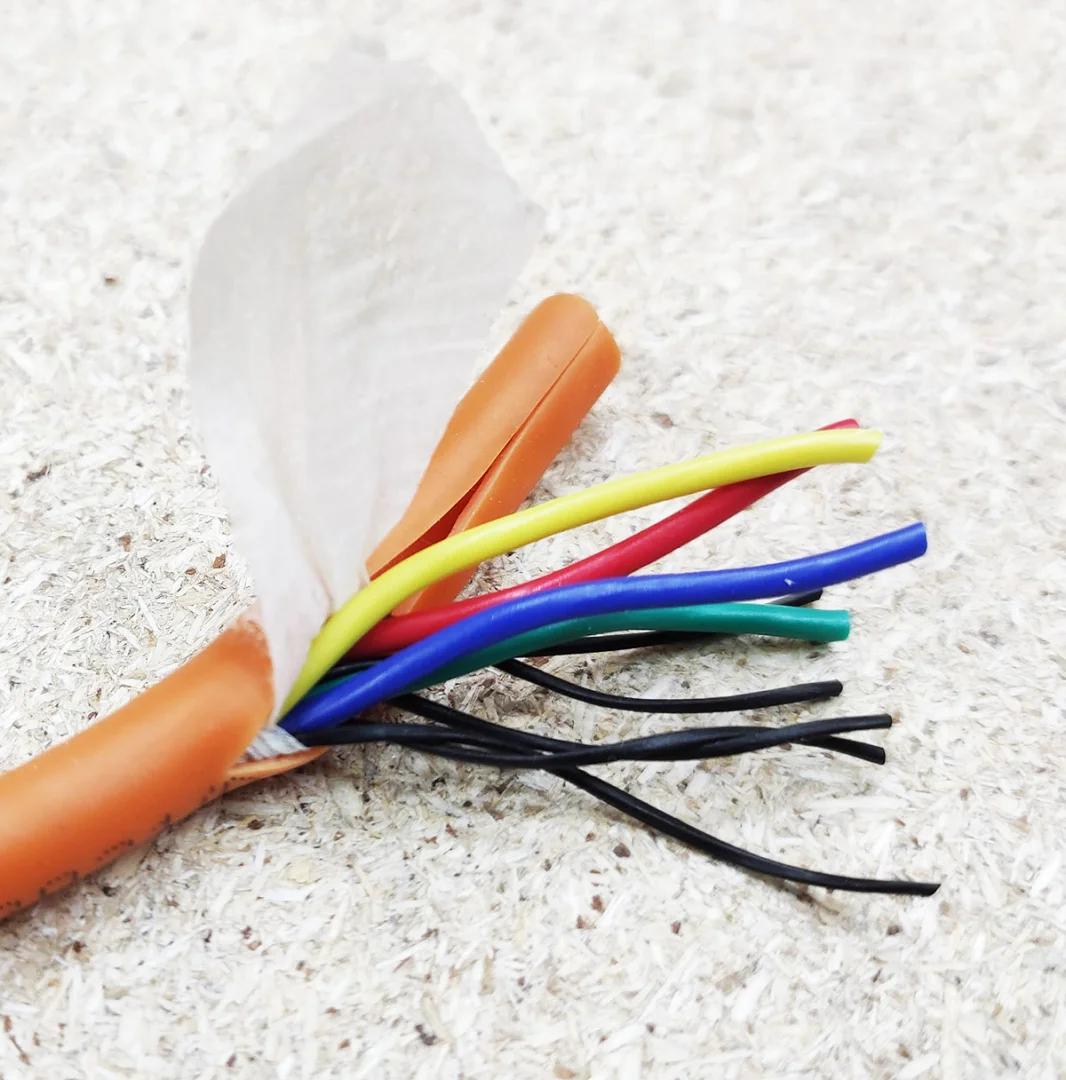

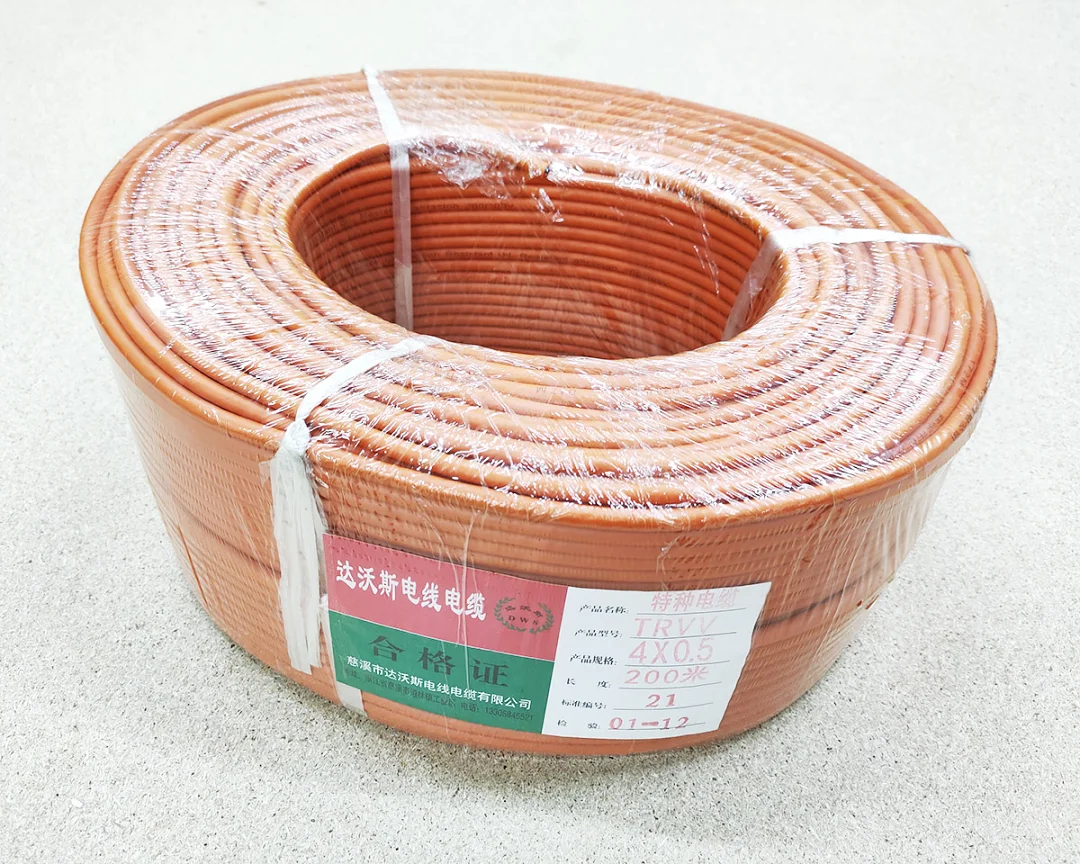

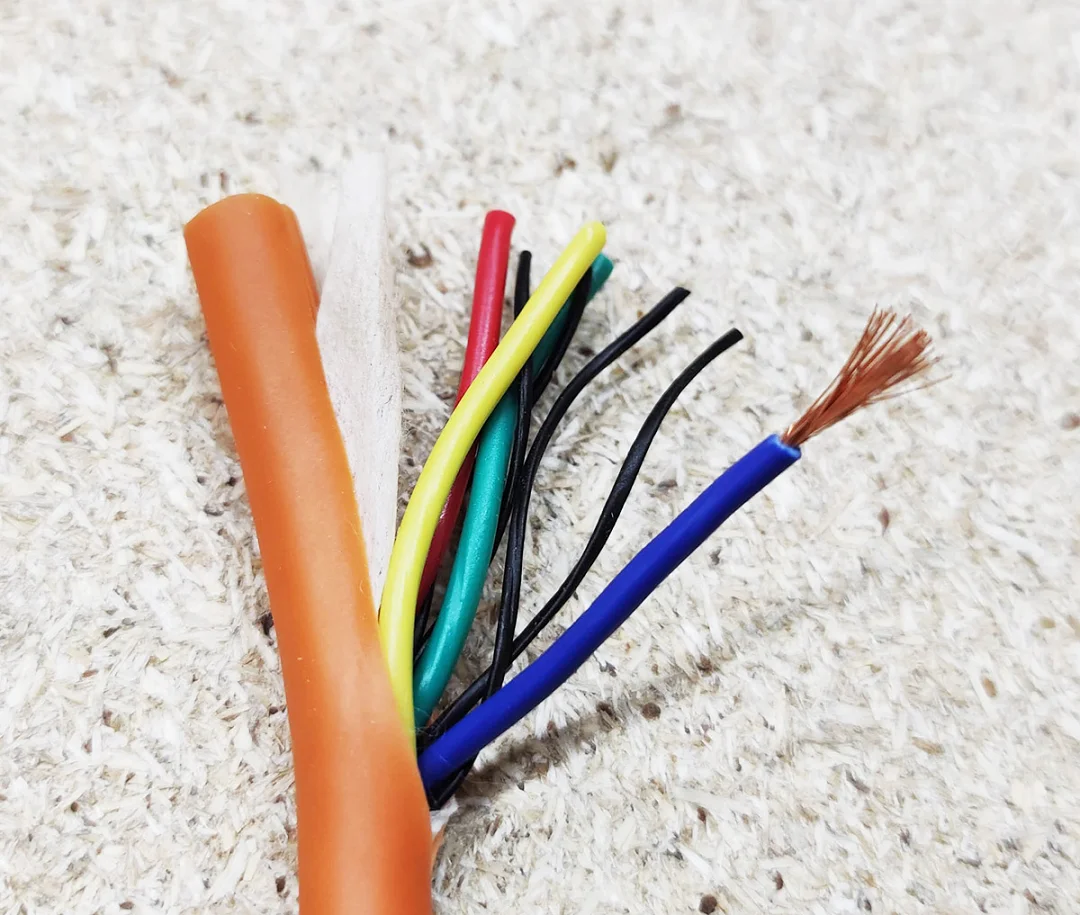

Кабель TRVV 4 x 0.5 мм² високої гнучкості для рухомої проводки верстатів з ЧПУ. Жили з тонких багатодротових провідників, поверх них роздільна стрічка, зовні помаранчева мастилобензостійка оболонка. Кабель розрахований на роботу в кабель-каналі, де він багаторазово згинається під час руху порталу і кареток.
Що означає TRVV
Позначення TRVV застосовують до гнучких кабелів для кабель-каналів: тонкі багатодротові жили, ізоляція жил і зовнішня оболонка з ПВХ. Екрана в TRVV немає, цим він відрізняється від TRVVP, де поверх жил іде обплетення. Жила з безлічі тонких дротів витримує багаторазові згини, а жила з кількох товстих дротів у такому режимі швидко ламається.
Для чого підходить
Кабель без екрана підходить для кіл, які самі не створюють сильних завад: живлення і сигнал кінцевих датчиків, кнопки, сигнали керування, живлення вентиляторів і підсвічування. Для дротів крокових двигунів, які отримують від драйвера імпульси ШІМ з крутими фронтами, краще підходить екранований TRVVP: екран не дає завадам від обмоток наводитися на сусідні сигнальні дроти. Якщо неекранований кабель датчиків іде в одному каналі з дротами двигунів, хибні спрацювання кінцевиків стають імовірнішими.
Рекомендації з монтажу
Укладайте кабель у кабель-канал без перекручування і не зв’язуйте його жорстко з сусідніми кабелями, щоб при згині він міг вільно зміщуватися. Радіус згину в каналі обирайте за даними виробника кабелю, надто малий радіус ламає жили. Кінці багатодротових жил перед затисканням у клеми обтискайте наконечниками, щоб тонкі дроти не обривалися і не розходилися.
