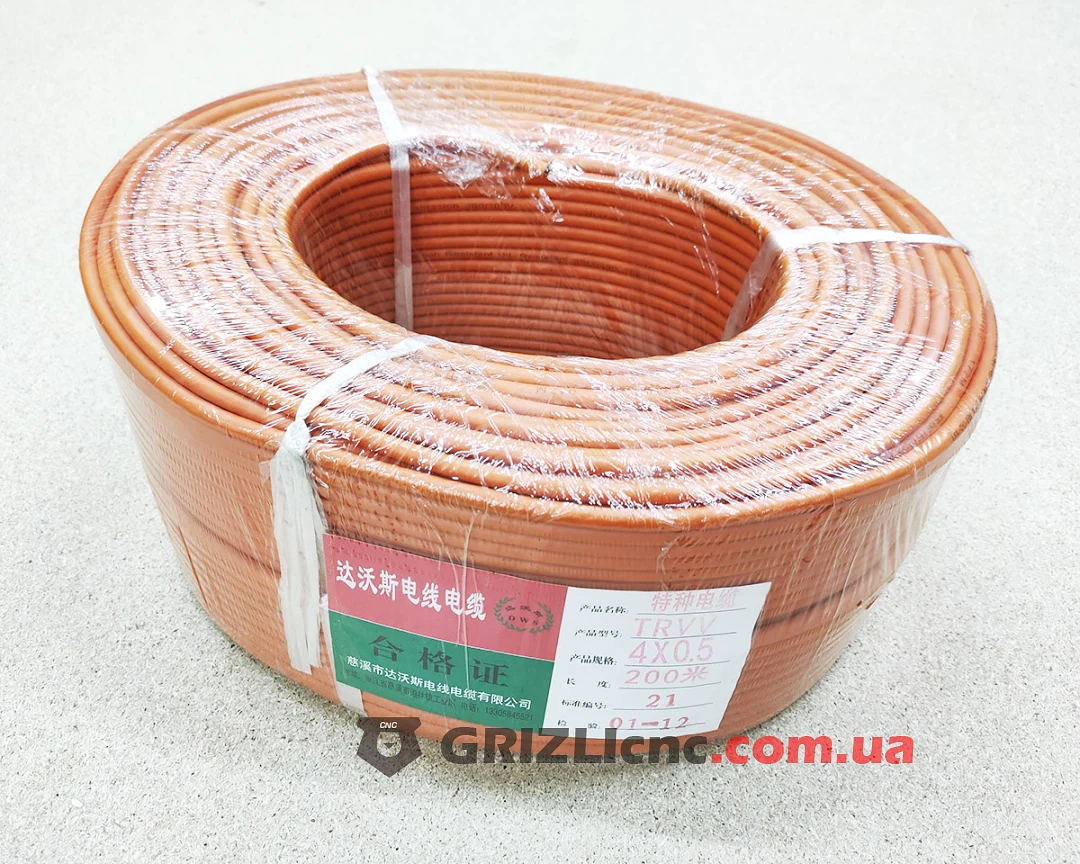

Кабель TRVV 4 x 0.5 мм² высокой гибкости для подвижной проводки станков с ЧПУ. Жилы из тонких многопроволочных проводников, поверх них разделительная лента, снаружи оранжевая маслобензостойкая оболочка. Кабель рассчитан на работу в кабель-канале, где он многократно изгибается при движении портала и кареток.
Что означает TRVV
Обозначение TRVV применяют к гибким кабелям для кабель-каналов: тонкие многопроволочные жилы, изоляция жил и наружная оболочка из ПВХ. Экрана у TRVV нет, этим он отличается от TRVVP, где поверх жил идёт оплётка. Жила из множества тонких проволок выдерживает многократные изгибы, а жила из нескольких толстых проволок при таком режиме быстро ломается.
Для чего подходит
Кабель без экрана подходит для цепей, которые сами не создают сильных помех: питание и сигнал концевых датчиков, кнопки, сигналы управления, питание вентиляторов и подсветки. Для проводов шаговых двигателей, которые получают от драйвера импульсы ШИМ с крутыми фронтами, лучше подходит экранированный TRVVP: экран не даёт помехам от обмоток наводиться на соседние сигнальные провода. Если неэкранированный кабель датчиков идёт в одном канале с проводами двигателей, ложные срабатывания концевиков становятся вероятнее.
Рекомендации по монтажу
Укладывайте кабель в кабель-канал без перекручивания и не связывайте его жёстко с соседними кабелями, чтобы при изгибе он мог свободно смещаться. Радиус изгиба в канале выбирайте по данным производителя кабеля, слишком малый радиус ломает жилы. Концы многопроволочных жил перед зажимом в клеммы обжимайте наконечниками, чтобы тонкие проволоки не обрывались и не расходились.
