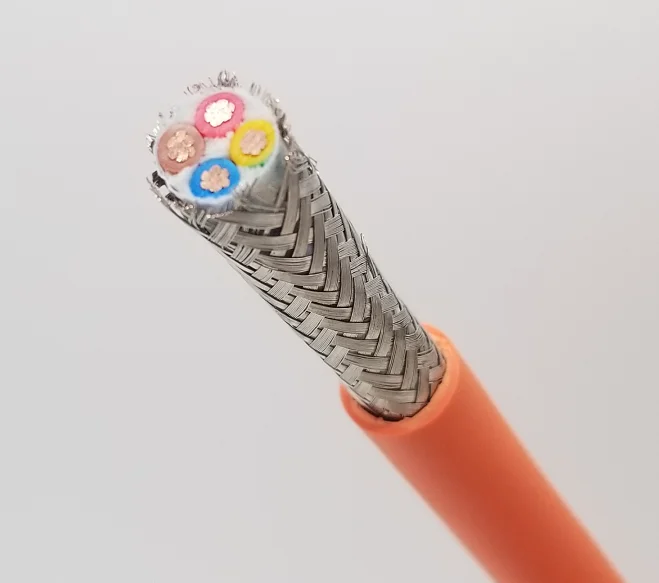

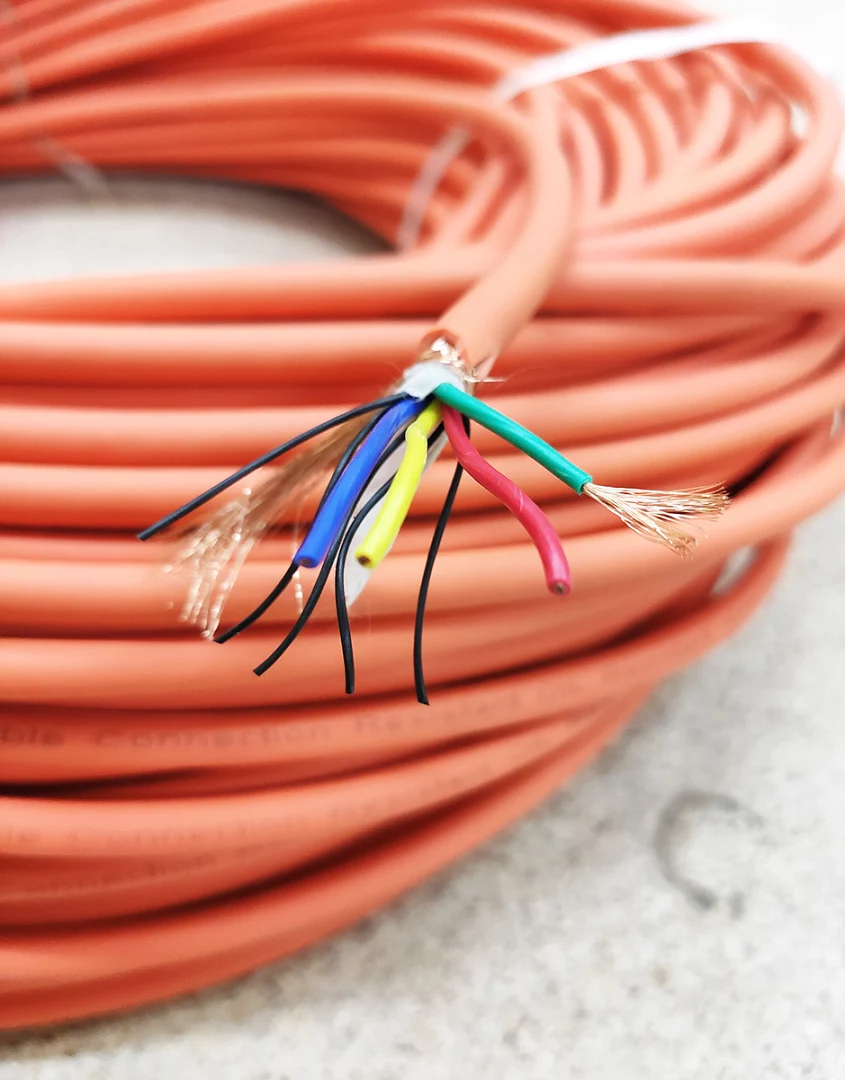

Екранований кабель TRVVP 4 x 0.5 мм² для рухомої проводки верстатів з ЧПУ. Чотири жили з чистої міді без CCA перерізом 0.5 мм² у кольоровій ізоляції, поверх них роздільна стрічка і обплетення екрана, зовні помаранчева мастилостійка оболонка. Кабель розрахований на роботу в кабель-каналі, де він багаторазово згинається під час руху порталу і кареток.
Що означає TRVVP
Позначення TRVVP застосовують до гнучких кабелів для кабель-каналів: тонкі багатодротові жили, ізоляція і оболонка з ПВХ, літера P означає екран з обплетення. Жила з безлічі тонких дротів витримує багаторазові згини, а жила з кількох товстих дротів у такому режимі швидко ламається.
Навіщо потрібен екран
Драйвер крокового двигуна живить обмотки імпульсами ШІМ з крутими фронтами, і кабель двигуна випромінює завади. Обплетення, підключене до заземлення, замикає ці завади на корпус і захищає від них сусідні сигнальні дроти кінцевих датчиків і енкодерів. Екранований кабель також підходить для самих датчиків, коли їхні дроти йдуть в одному каналі з силовими.
Для чого підходить
Чотири жили якраз потрібні для підключення біполярного крокового двигуна: по дві жили на кожну обмотку. Якщо струм двигуна великий або траса довга, обирають переріз 0.75 мм²: він у 1.5 раза більший, і опір мідної жили при тій самій довжині в 1.5 раза менший.
Рекомендації з монтажу
Укладайте кабель у кабель-канал без перекручування і не зв’язуйте його жорстко з сусідніми кабелями, щоб при згині він міг вільно зміщуватися. Радіус згину в каналі обирайте за даними виробника кабелю, надто малий радіус ламає жили. Обплетення екрана підключайте до заземлення шафи керування, а дроти обмоток прокладайте окремо від сигнальних, якщо вони не екрановані.
