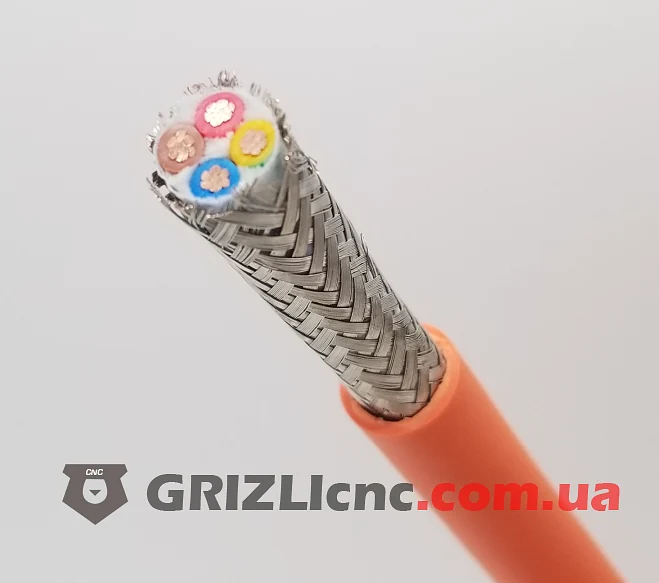

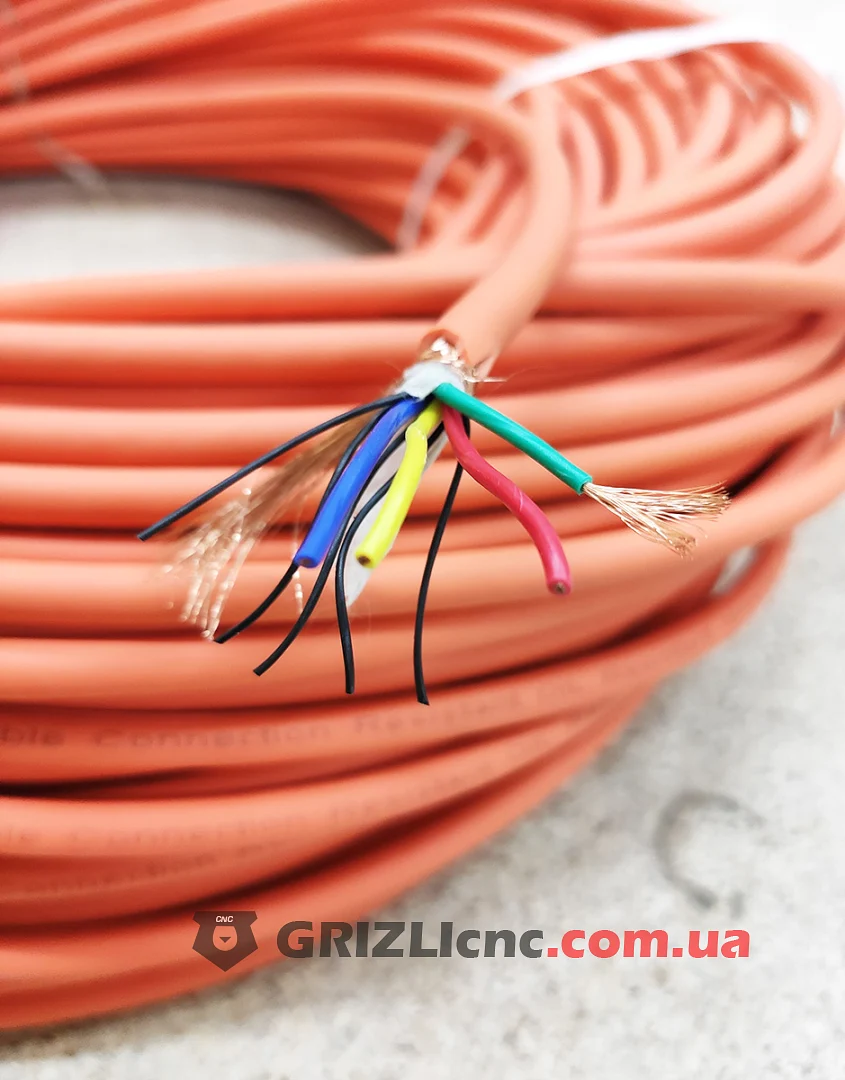

Экранированный кабель TRVVP 4 x 0.5 мм² для подвижной проводки станков с ЧПУ. Четыре жилы из чистой меди без CCA сечением 0.5 мм² в цветной изоляции, поверх них разделительная лента и оплётка экрана, снаружи оранжевая маслостойкая оболочка. Кабель рассчитан на работу в кабель-канале, где он многократно изгибается при движении портала и кареток.
Что означает TRVVP
Обозначение TRVVP применяют к гибким кабелям для кабель-каналов: тонкие многопроволочные жилы, изоляция и оболочка из ПВХ, буква P означает экран из оплётки. Жила из множества тонких проволок выдерживает многократные изгибы, а жила из нескольких толстых проволок при таком режиме быстро ломается.
Зачем нужен экран
Драйвер шагового двигателя питает обмотки импульсами ШИМ с крутыми фронтами, и кабель двигателя излучает помехи. Оплётка, подключённая к заземлению, замыкает эти помехи на корпус и защищает от них соседние сигнальные провода концевых датчиков и энкодеров. Экранированный кабель также подходит для самих датчиков, когда их провода идут в одном канале с силовыми.
Для чего подходит
Четыре жилы как раз нужны для подключения биполярного шагового двигателя: по две жилы на каждую обмотку. Если ток двигателя большой или трасса длинная, выбирают сечение 0.75 мм²: оно в 1.5 раза больше, и сопротивление медной жилы при той же длине в 1.5 раза меньше.
Рекомендации по монтажу
Укладывайте кабель в кабель-канал без перекручивания и не связывайте его жёстко с соседними кабелями, чтобы при изгибе он мог свободно смещаться. Радиус изгиба в канале выбирайте по данным производителя кабеля, слишком малый радиус ломает жилы. Оплётку экрана подключайте к заземлению шкафа управления, а провода обмоток прокладывайте отдельно от сигнальных, если они не экранированы.
