LJ12A3-4-Z/BX це індуктивний безконтактний датчик з виходом NPN і нормально відкритим контактом в металевому різьбовому корпусі M12. На верстаті ЧПУ його ставлять кінцевим вимикачем або датчиком нульової точки (home): він спрацьовує, коли до нього підходить металевий прапорець, упор або деталь каретки, без механічного дотику.
Як працює датчик
Котушка всередині корпусу створює змінне магнітне поле перед чутливою поверхнею. Коли в це поле входить метал, у ньому наводяться вихрові струми, генератор датчика втрачає енергію, і схема перемикає вихід. Дистанція спрацювання 4 мм вказана для сталевої мішені; алюміній, латунь і мідь датчик помічає на меншій відстані, а пластик, дерево і скло не помічає зовсім. Дотику немає, тому немає і механічного зносу, а пил і деревна стружка не заважають роботі так, як механічному кінцевику.
Підключення

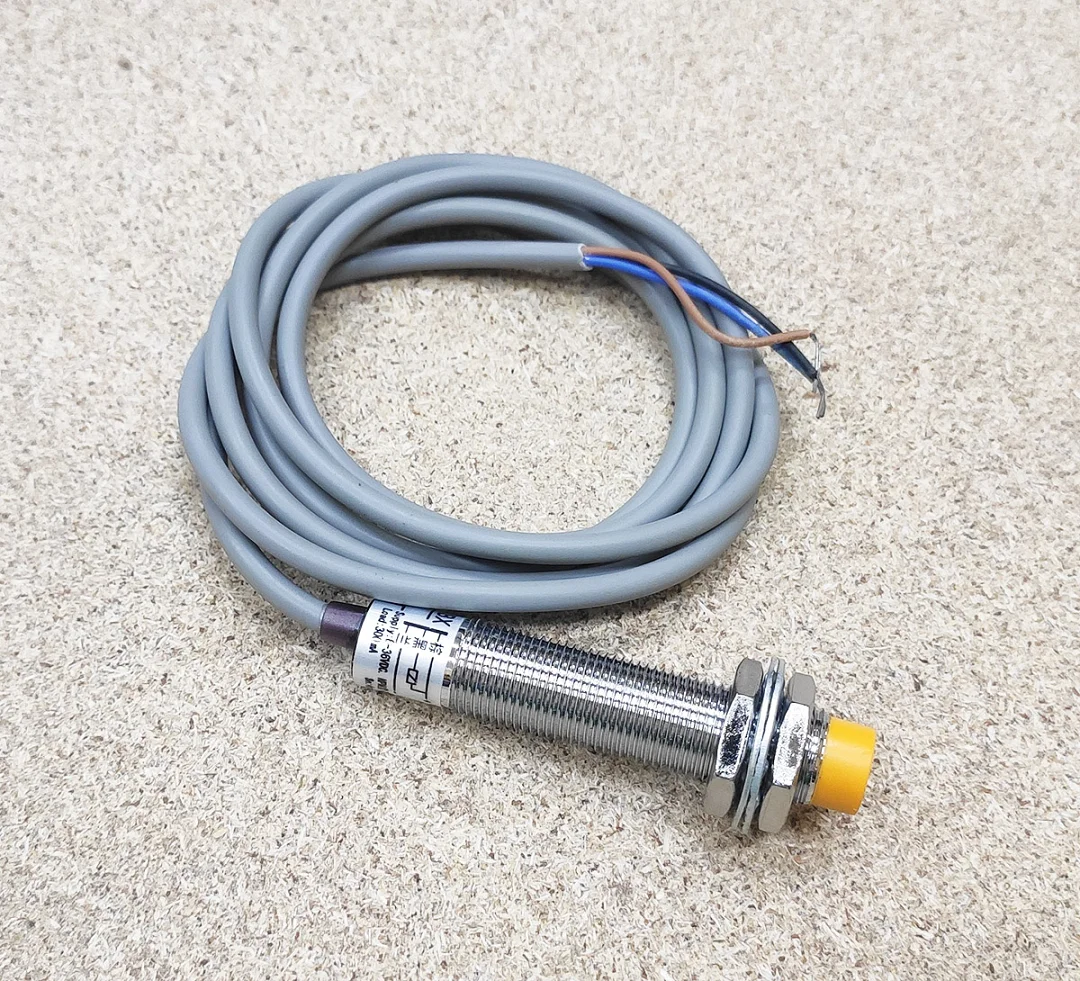

У датчика три дроти: коричневий: плюс живлення, синій: 0 В (мінус), чорний: сигнальний вихід. Живлення 6-36 В постійного струму. Вихід NPN: коли з’являється метал, транзистор з’єднує чорний дріт з мінусом (0 В). Такий датчик підключають до входу контролера, який спрацьовує при замиканні на загальний провід. Якщо входу потрібен підтягувальний резистор, його ставлять між чорним дротом і плюсом живлення входу. Мінус живлення датчика з’єднують із загальним проводом контролера.
Нормально відкритий (NO) контакт означає, що без металу вихід вимкнений, а коли метал входить у зону спрацювання, вихід вмикається. Обрив дроту в такого датчика контролер сприймає як відсутність сигналу.
Встановлення

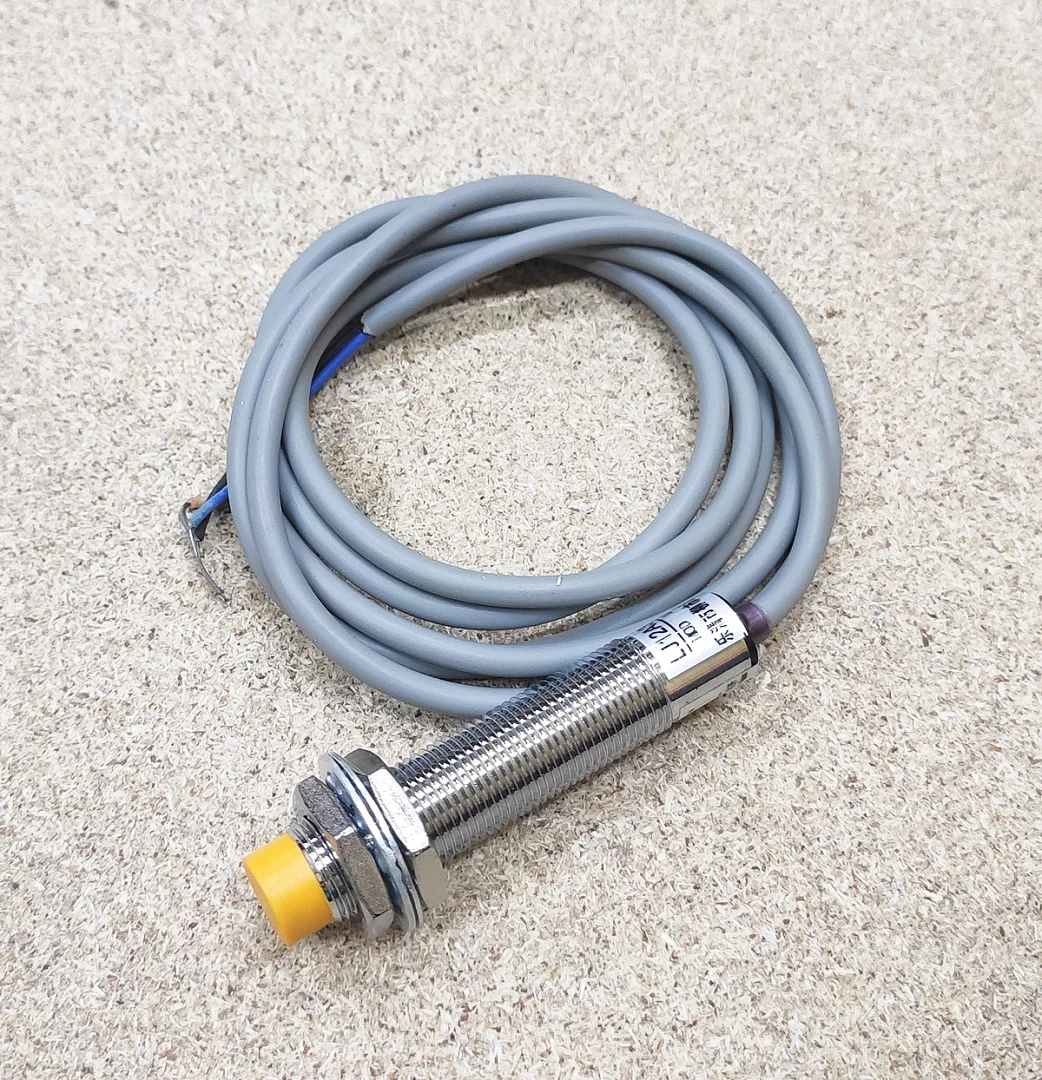

Різьбовий корпус M12 вставляють в отвір кронштейна і затискають гайками з двох боків. Переміщуючи датчик по різьбі, виставляють зазор до металевого прапорця на рухомій частині: зазор беруть менше 4 мм, щоб спрацювання було впевненим. Торець не втоплюють у металевий кронштейн, інакше навколишній метал впливає на спрацювання. Кабель на рухомій частині ведуть у кабель-каналі. На корпусі встановлені дві гайки M12 з шайбою.
