Индуктивный датчик LJ12A3-4-Z/BX NPN M12 для станка ЧПУ

LJ12A3-4-Z/BX это индуктивный бесконтактный датчик с выходом NPN и нормально открытым контактом в металлическом резьбовом корпусе M12. На станке ЧПУ его ставят концевым выключателем или датчиком нулевой точки (home): он срабатывает, когда к нему подходит металлический флажок, упор или деталь каретки, без механического касания.

Как работает датчик

Катушка внутри корпуса создаёт переменное магнитное поле перед чувствительной поверхностью. Когда в это поле входит металл, в нём наводятся вихревые токи, генератор датчика теряет энергию, и схема переключает выход. Дистанция срабатывания 4 мм указана для стальной мишени; алюминий, латунь и медь датчик замечает на меньшем расстоянии, а пластик, дерево и стекло не замечает совсем. Касания нет, поэтому нет и механического износа, а пыль и древесная стружка не мешают работе так, как механическому концевику.

Подключение

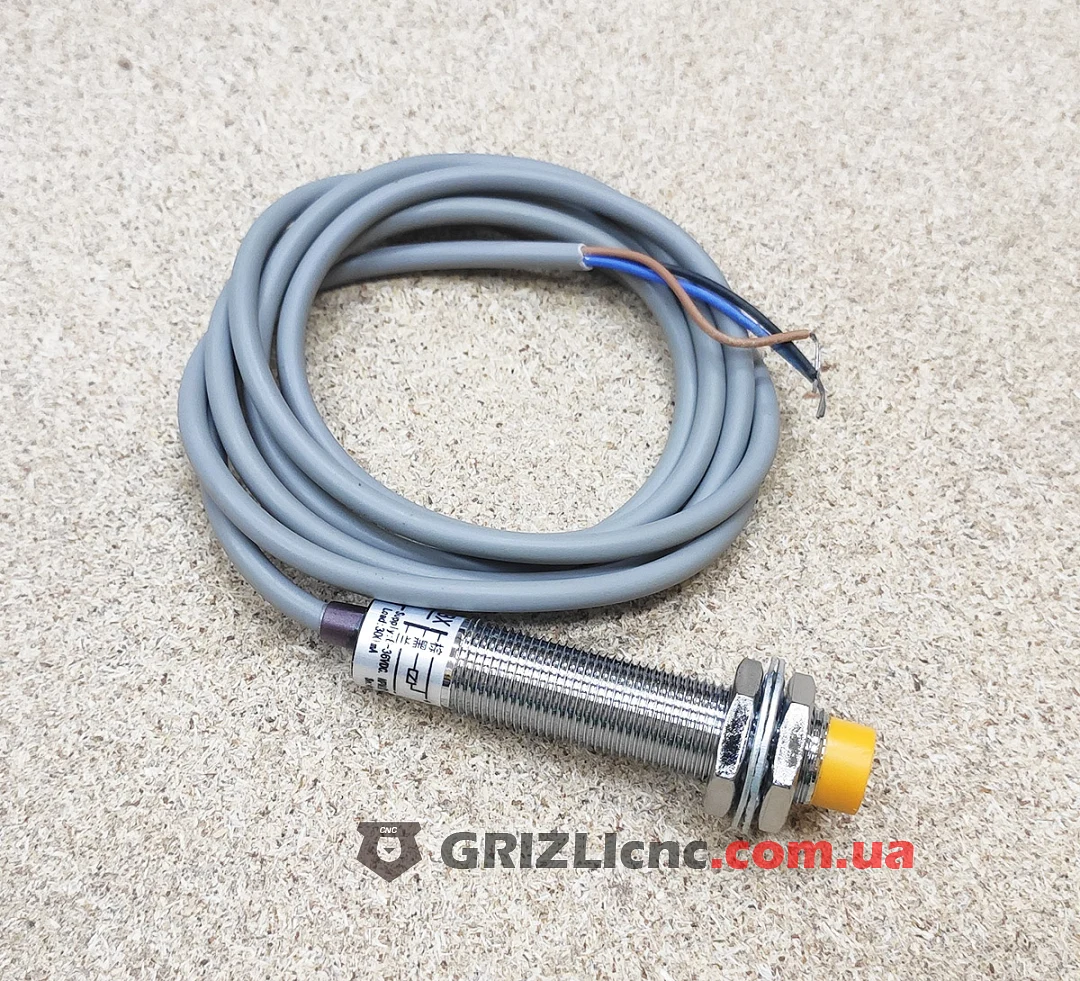

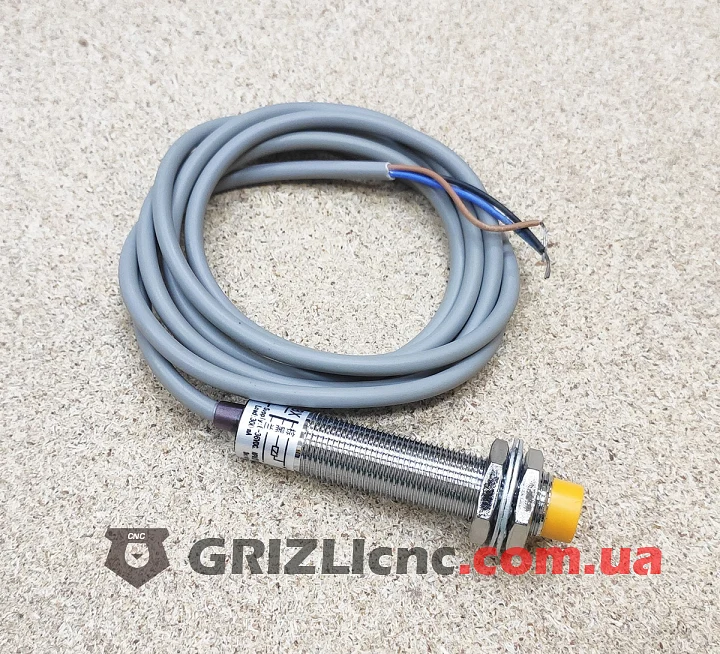

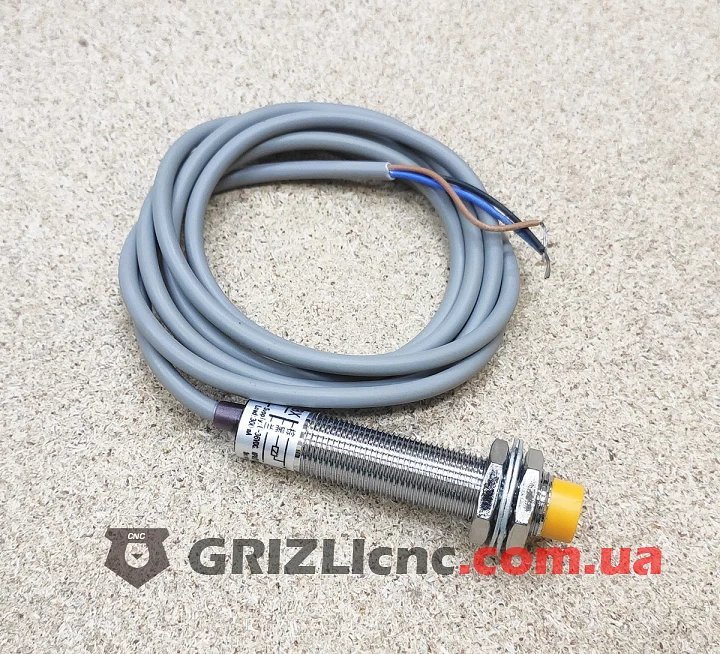

У датчика три провода: коричневый: плюс питания, синий: 0 В (минус), чёрный: сигнальный выход. Питание 6-36 В постоянного тока. Выход NPN: при появлении металла транзистор соединяет чёрный провод с минусом (0 В). Такой датчик подключают к входу контроллера, который срабатывает при замыкании на общий провод. Если входу нужен подтягивающий резистор, его ставят между чёрным проводом и плюсом питания входа. Минус питания датчика соединяют с общим проводом контроллера.

Нормально открытый (NO) контакт означает, что без металла выход выключен, а когда металл входит в зону срабатывания, выход включается. Обрыв провода у такого датчика контроллер воспринимает как отсутствие сигнала.

Установка

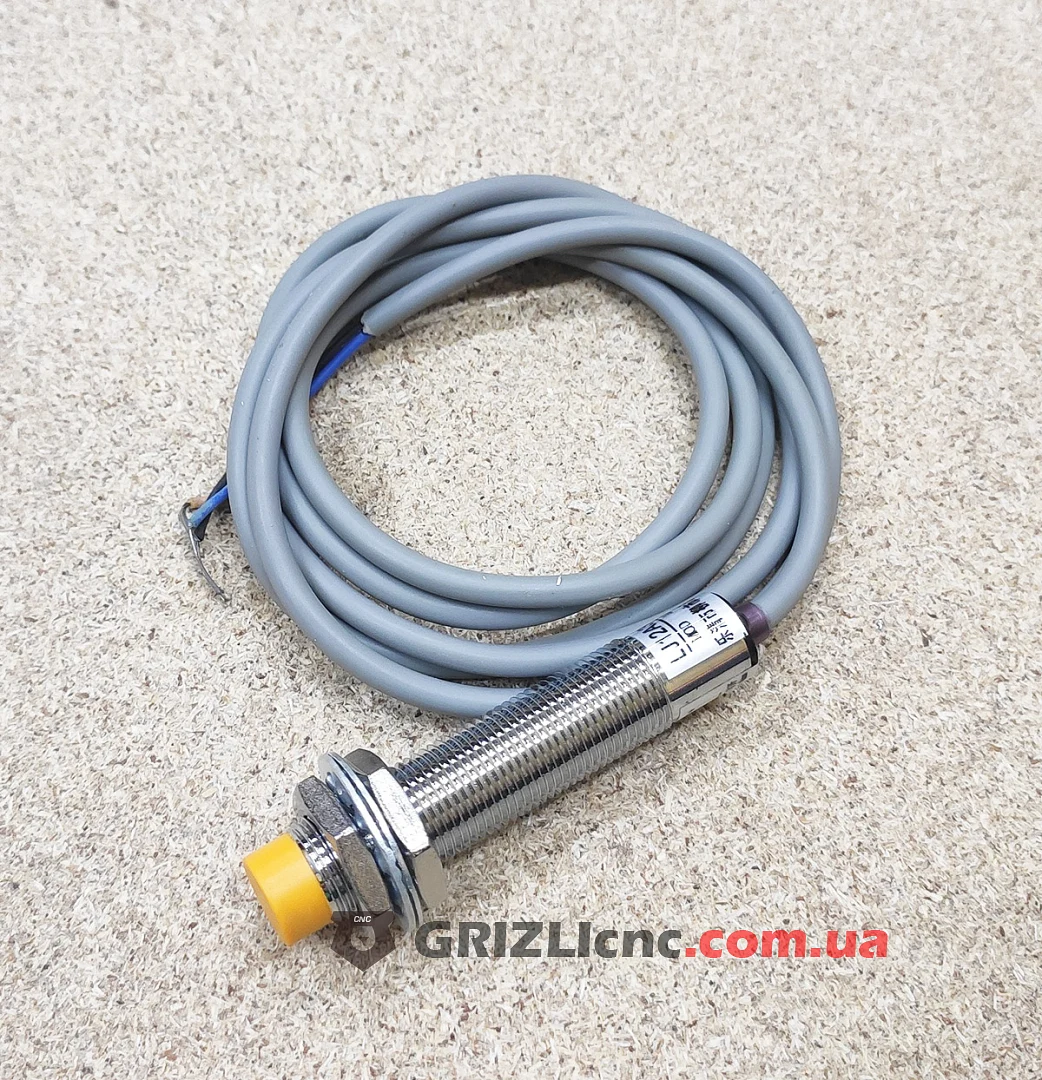

Резьбовой корпус M12 вставляют в отверстие кронштейна и зажимают гайками с двух сторон. Перемещая датчик по резьбе, выставляют зазор до металлического флажка на подвижной части: зазор берут меньше 4 мм, чтобы срабатывание было уверенным. Торец не утапливают в металлический кронштейн, иначе окружающий металл влияет на срабатывание. Кабель на подвижной части ведут в кабель-канале. На корпусе установлены две гайки M12 с шайбой.
