Рейкова направляюча HGR25, профільна рейка 4000 мм (аналог HIWIN)

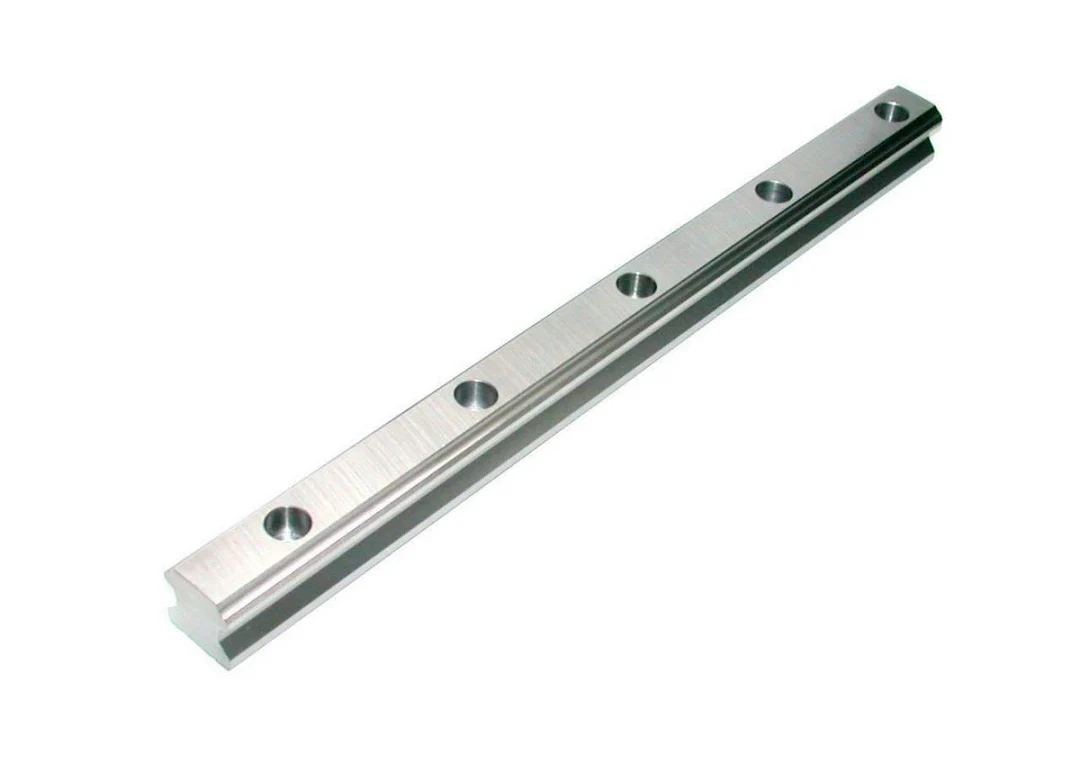

HGR25 це профільна рейка лінійної направляючої серії HG типорозміру 25, аналог HIWIN. Рейка постачається довжиною 4000 мм, продається кратно 1 м і ріжеться в розмір за кресленням. Нею ходять каретки HGH25CA, HGH25HA, HGW25CC. Зверніть увагу: у типорозмірі 25 ширина самої рейки 23 мм, цифра 25 позначає розмір серії.

Чим профільна рейка краща за круглий вал

Профільна направляюча точніша й жорсткіша за вал на опорі та тримає більше навантаження. На рейці чотири доріжки дугового профілю, кульки каретки торкаються їх під кутом 45°. Тому навантаження вниз, угору і вбік сприймається однаково, а направляюча сама підлаштовується під невеликі похибки монтажу. Хід плавний, швидкість висока, знос малий, з обслуговування потрібне лише періодичне змащування.

Рейки й каретки одного типорозміру взаємозамінні: на HGR25 можна поставити будь-яку каретку того самого розміру. Що більше кареток на рейці, то вища вантажопідйомність і жорсткість вузла.

Розміри

Розміри HGR25 за каталогом HIWIN, клас точності C (стандартний):

Де застосовують

Типорозмір 25 беруть для важких порталів, довгих осей і обробки з великим зусиллям різання.

Монтаж

Рейку кріплять зверху болтами M6x20 крізь отвори з кроком 60 мм. HIWIN рекомендує затягувати їх динамометричним ключем з моментом 1373 Н·см при кріпленні в сталь, по черзі від одного кінця рейки до іншого. Першу рейку виставляють по базовій кромці рами, другу по першій. Якщо вісь довша за 4 м, рейку збирають із частин, а стики на сусідніх рейках розносять по довжині.
