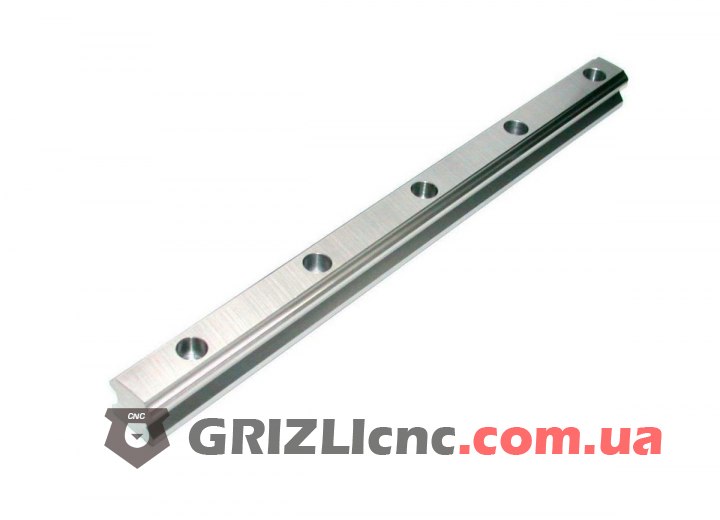

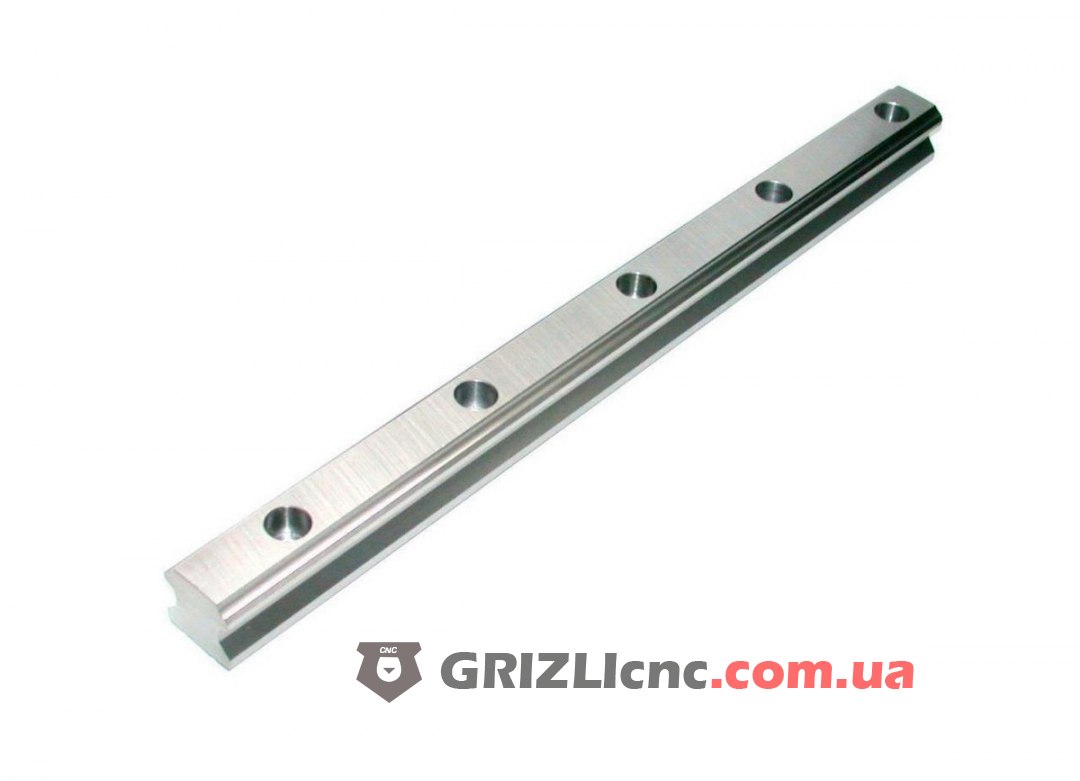

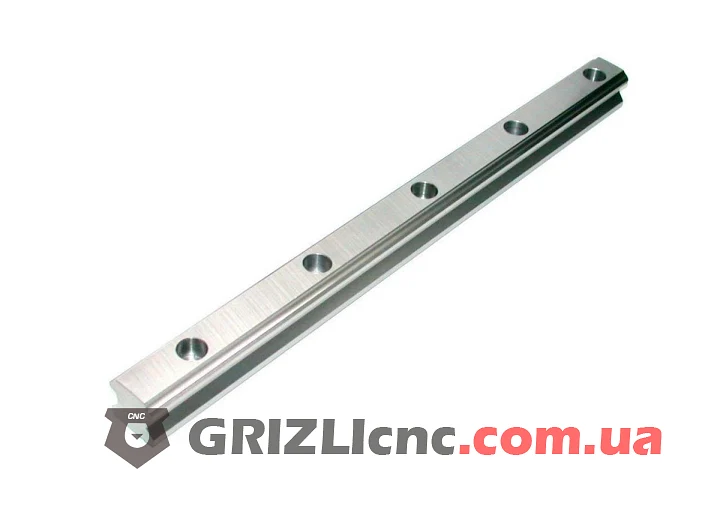

Рельсовая направляющая HGR25, профильный рельс 4000 мм (аналог HIWIN)

HGR25 это профильный рельс линейной направляющей серии HG типоразмера 25, аналог HIWIN. Рельс поставляется длиной 4000 мм, продаётся кратно 1 м и режется в размер по чертежу. По нему ходят каретки HGH25CA, HGH25HA, HGW25CC. Обратите внимание: в типоразмере 25 ширина самого рельса 23 мм, цифра 25 обозначает размер серии.

Чем профильный рельс лучше круглого вала

Профильная направляющая точнее и жёстче вала на опоре и держит большую нагрузку. На рельсе четыре дорожки дугового профиля, шарики каретки касаются их под углом 45°. Поэтому нагрузка вниз, вверх и вбок воспринимается одинаково, а направляющая сама подстраивается под небольшие погрешности монтажа. Ход плавный, скорость высокая, износ малый, из обслуживания нужна только периодическая смазка.

Рельсы и каретки одного типоразмера взаимозаменяемы: на HGR25 можно поставить любую каретку того же размера. Чем больше кареток на рельсе, тем выше грузоподъёмность и жёсткость узла.

Размеры

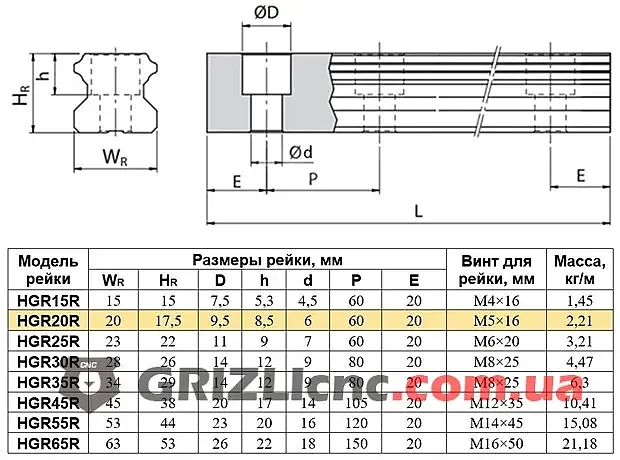

Размеры HGR25 по каталогу HIWIN, класс точности C (стандартный):

Где применяют

Типоразмер 25 берут для тяжёлых порталов, длинных осей и обработки с большим усилием резания.

Монтаж

Рельс крепят сверху болтами M6x20 через отверстия с шагом 60 мм. HIWIN рекомендует затягивать их динамометрическим ключом с моментом 1373 Н·см при креплении в сталь, по порядку от одного конца рельса к другому. Первый рельс выставляют по базовой кромке рамы, второй по первому. Если ось длиннее 4 м, рельс собирают из частей, а стыки на соседних рельсах разносят по длине.
