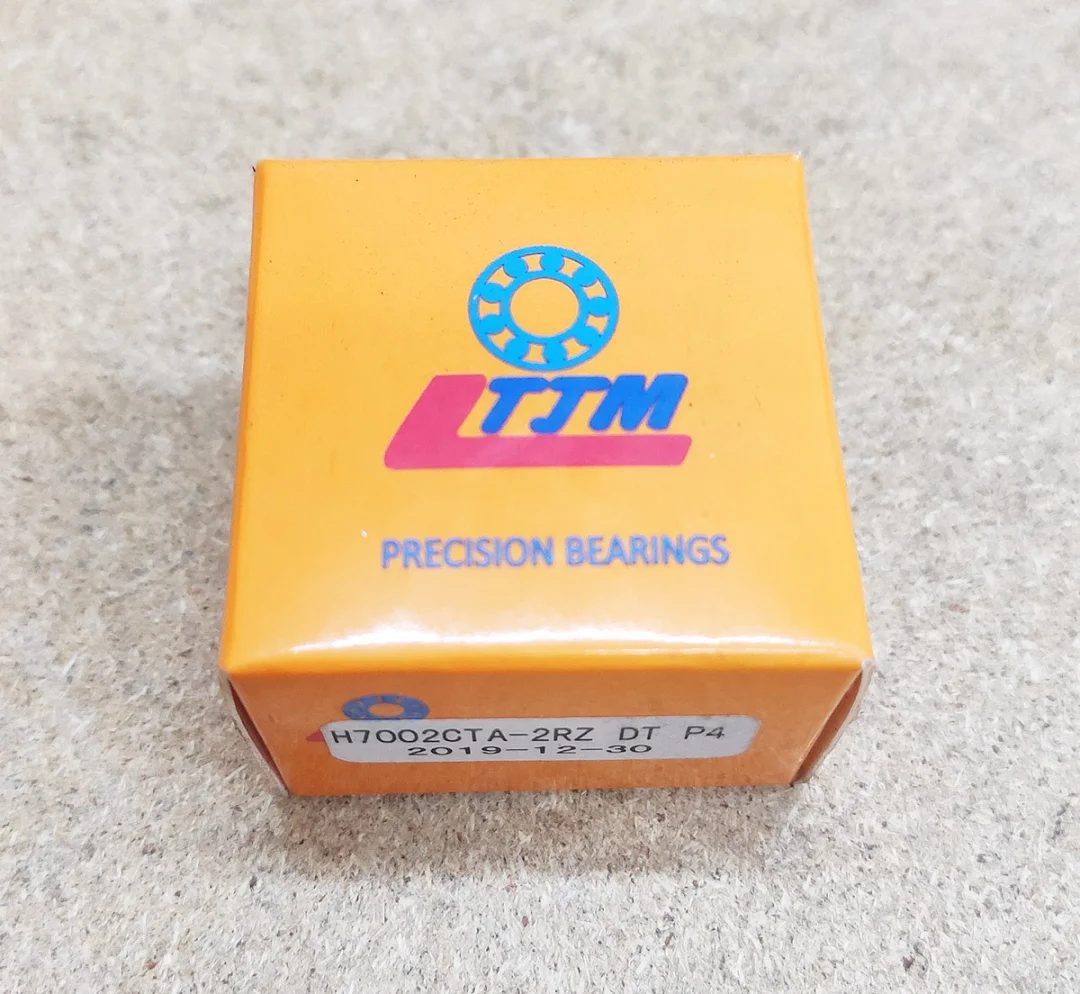

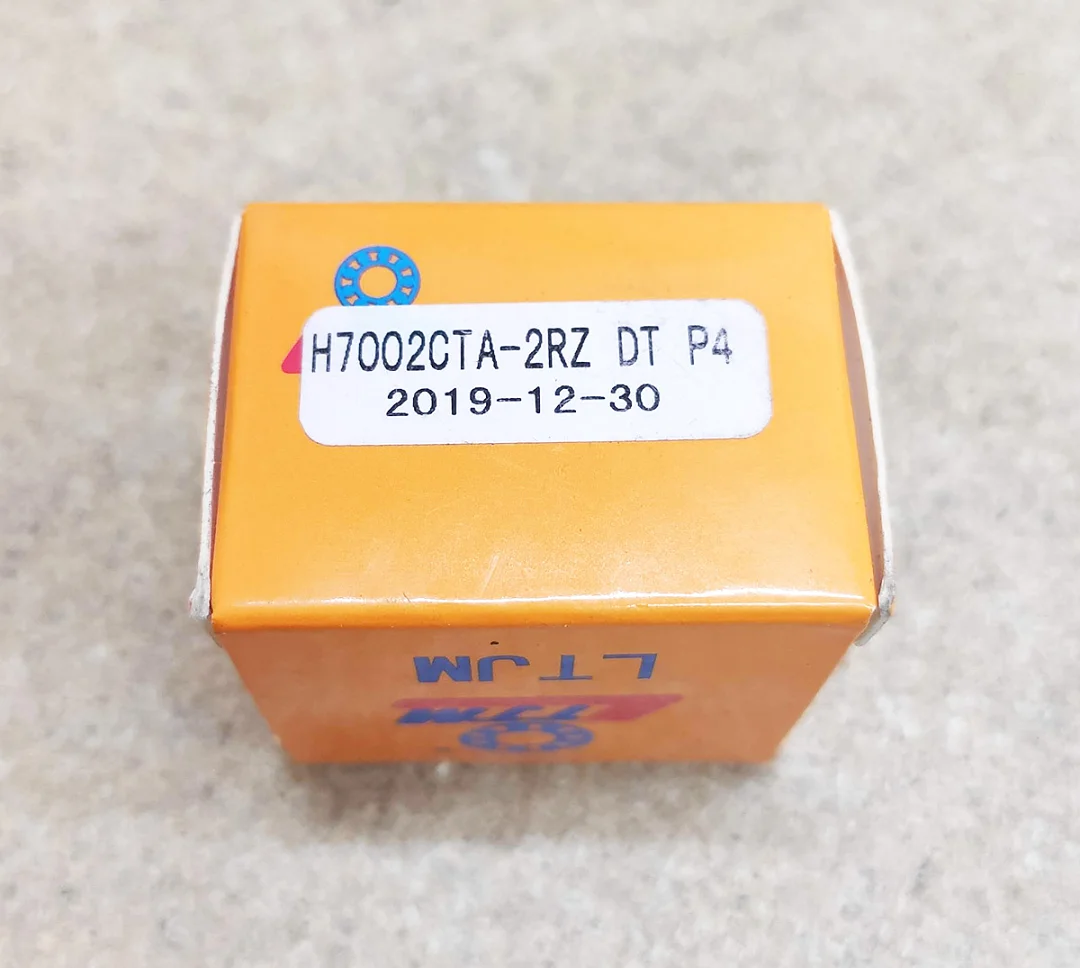

Дуплекс H7002CTA-2RZ P4 DT для шпинделя верстата ЧПУ, пара підшипників 15 x 32 x 9 мм

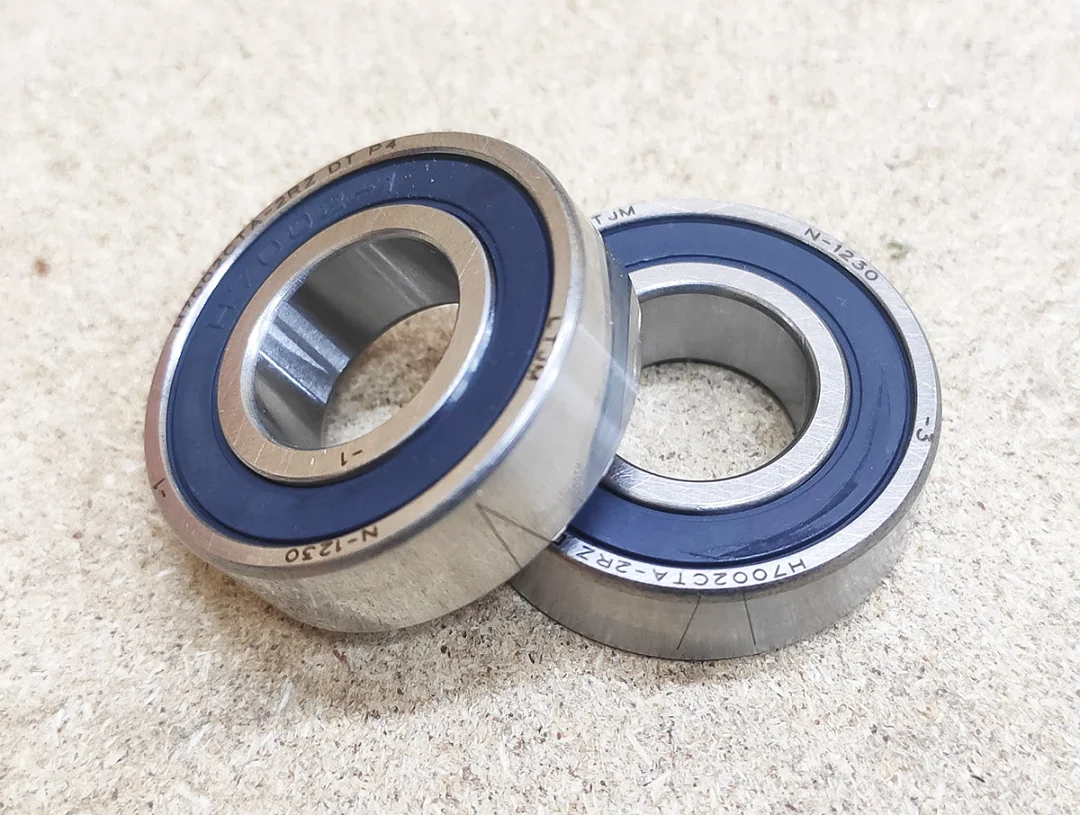

Дуплекс: підібрана на заводі пара з 2 радіально-упорних кулькових підшипників H7002CTA-2RZ класу точності P4 для встановлення за схемою DT. Обидва підшипники продаються разом, одним комплектом. Дуплекс на вал 15 мм застосовують у задній опорі шпинделів фрезерних верстатів ЧПУ з корпусом 80 мм, наприклад шпинделів 1.5 і 2.2 кВт.

Маркування та розміри

H7002CTA-2RZ: H означає високошвидкісну шпиндельну серію, 7 радіально-упорний підшипник, 0 особливо легку серію діаметрів, код 02 діаметр вала 15 мм, C кут контакту 15°, 2RZ два безконтактні гумові ущільнення, P4 клас точності, що дорівнює ABEC 7. Розмір кожного з 2 підшипників 15 x 32 x 9 мм, ширина зібраного дуплексу 18 мм. Кульки сталеві, кільця з підшипникової сталі, мастило закладене на заводі. Літери TA позначають виконання сепаратора.

Схема DT

DT означає тандем: обидва підшипники пари розвернуті в один бік і ділять між собою осьове навантаження одного напрямку, тому пара тримає в цьому напрямку більшу осьову силу, ніж один підшипник. Осьову силу зворотного напрямку пара DT не сприймає, у шпинделі її доповнюють підшипниками, розвернутими назустріч. Якщо розвернути один підшипник, пара перетвориться на DB або DF з неправильним преднатягом, тому орієнтацію повторюють за старими підшипниками.

Де застосовується

У шпинделях 2.2 кВт з корпусом 80 мм і чотирма підшипниками ззаду стоїть дуплекс 7002 P4, спереду дуплекс 7005 P4. Перед замовленням звіряють маркування і розміри зі знятими підшипниками: у шпинделів різних виробників набір підшипників відрізняється.

Встановлення

Підшипники дуплексу підібрані на заводі й міняються лише разом, змішувати їх із підшипниками іншої пари не можна. На зовнішніх кільцях нанесена спільна риска у формі V: під час складання її поєднують, і пару ставлять у тій самій орієнтації, у якій стояла стара. Напресовують через внутрішнє кільце, нагрівати закриті підшипники дуплексу для посадки можна не вище 80 °C. Ущільнення 2RZ не знімають і мастило не додають. Після складання шпиндель обкатують ступенями, стежачи за температурою передньої опори.
