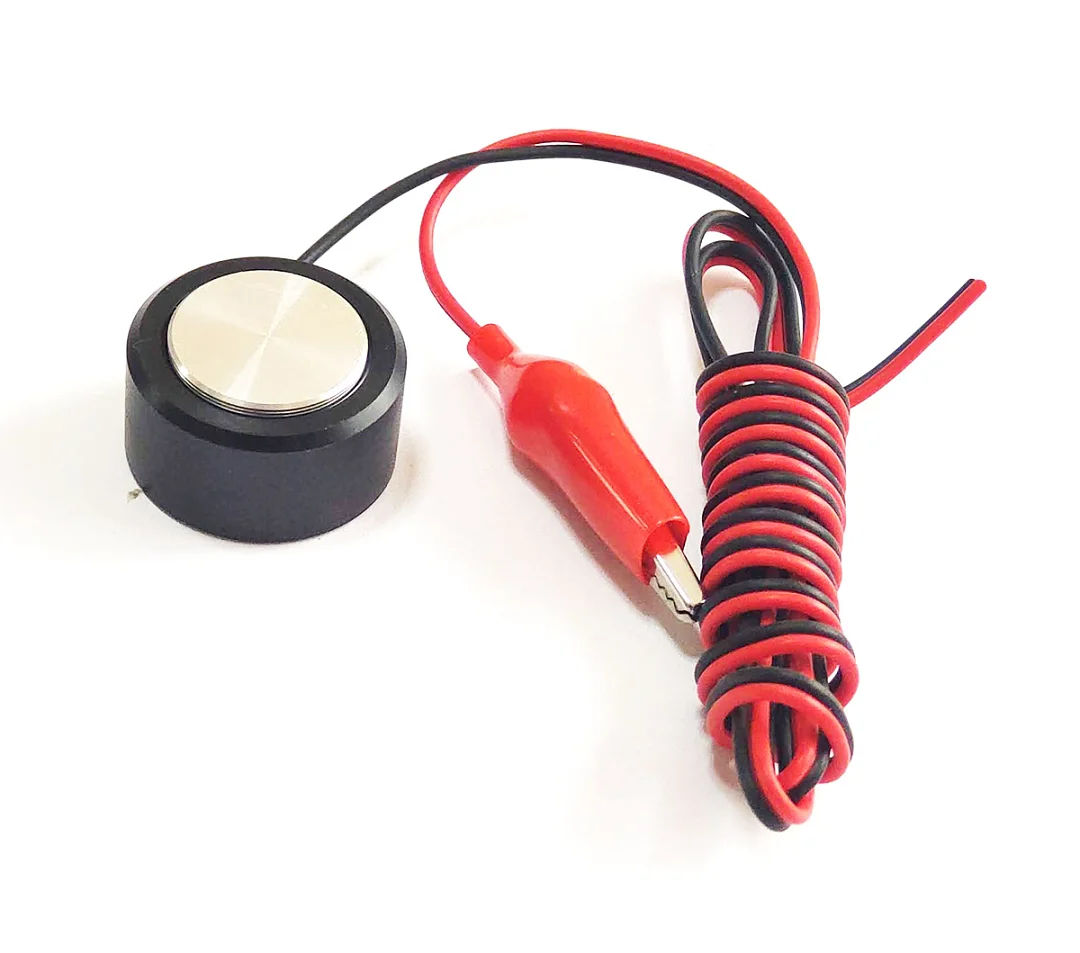

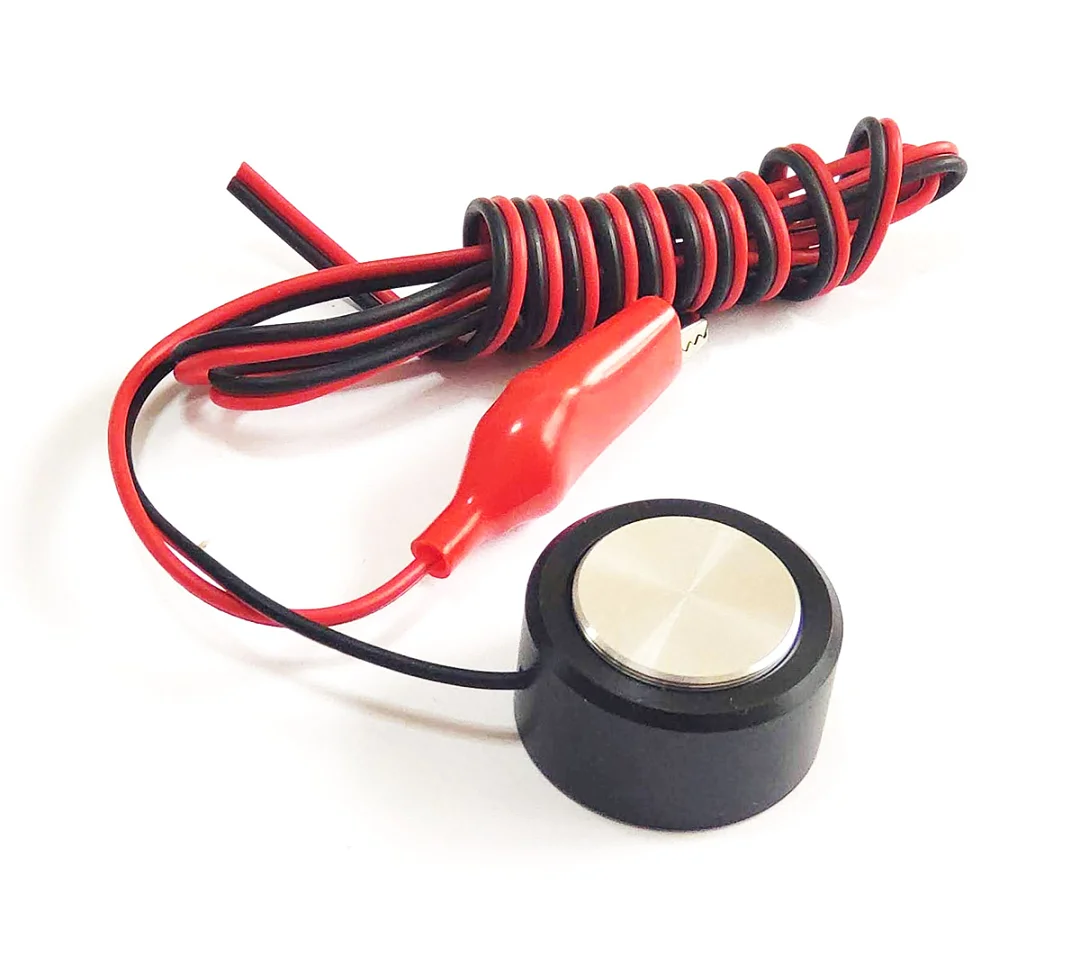

Z-щуп для фрезерного верстата з ЧПУ: металева контактна пластина в чорному корпусі і двопровідний кабель, один дріт якого закінчується затискачем-крокодилом. З його допомогою верстат сам знаходить положення кінчика фрези по осі Z відносно поверхні заготовки, без ручного підведення на око і аркуша паперу.
Як працює
Пластину кладуть на заготовку, а крокодил чіпляють за фрезу або цангу. Дроти підключають до входу щупа (Probe) контролера і до його загального проводу. Верстат повільно опускає шпиндель, і в момент дотику фрези до пластини коло замикається через інструмент: контролер зупиняє вісь і запам’ятовує координату. Контакт нормально відкритий, без дотику коло розімкнене. У GRBL пошук виконується командою G38.2, наприклад G38.2 Z-20 F50.
Товщина пластини
У момент спрацювання фреза стоїть на верхній поверхні пластини, а не на заготовці. Тому товщину пластини вимірюють штангенциркулем і вводять у програму або макрос як зміщення: після дотику контролер записує в нуль Z знайдену координату мінус цю товщину.
Поради з роботи
Перед пошуком переконайтеся, що шпиндель вимкнений. Коло замикається тільки через струмопровідний інструмент, тому фреза і цанга мають бути чистими, без мастила і налиплої стружки, інакше дотику контролер не побачить. Для першої перевірки опускайте вісь на малій подачі і торкніться пластини крокодилом вручну: вхід щупа в програмі має спрацювати.
