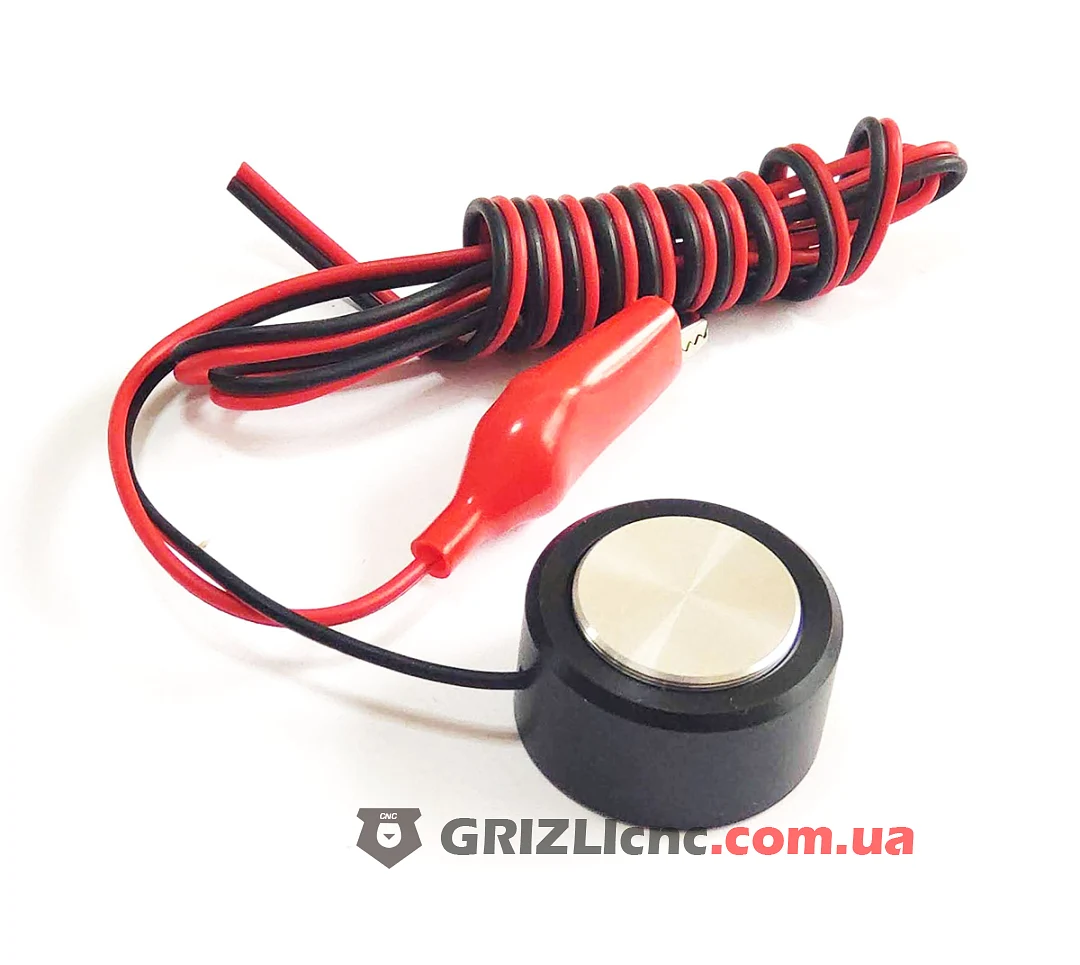

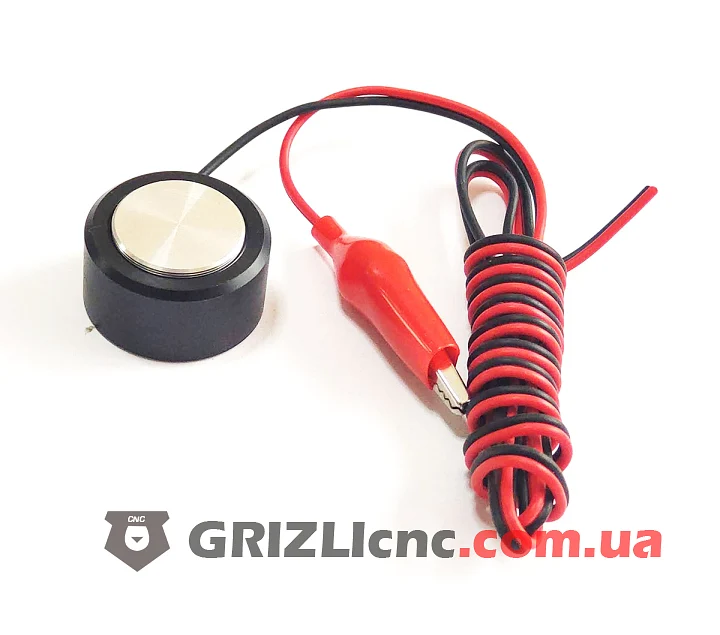

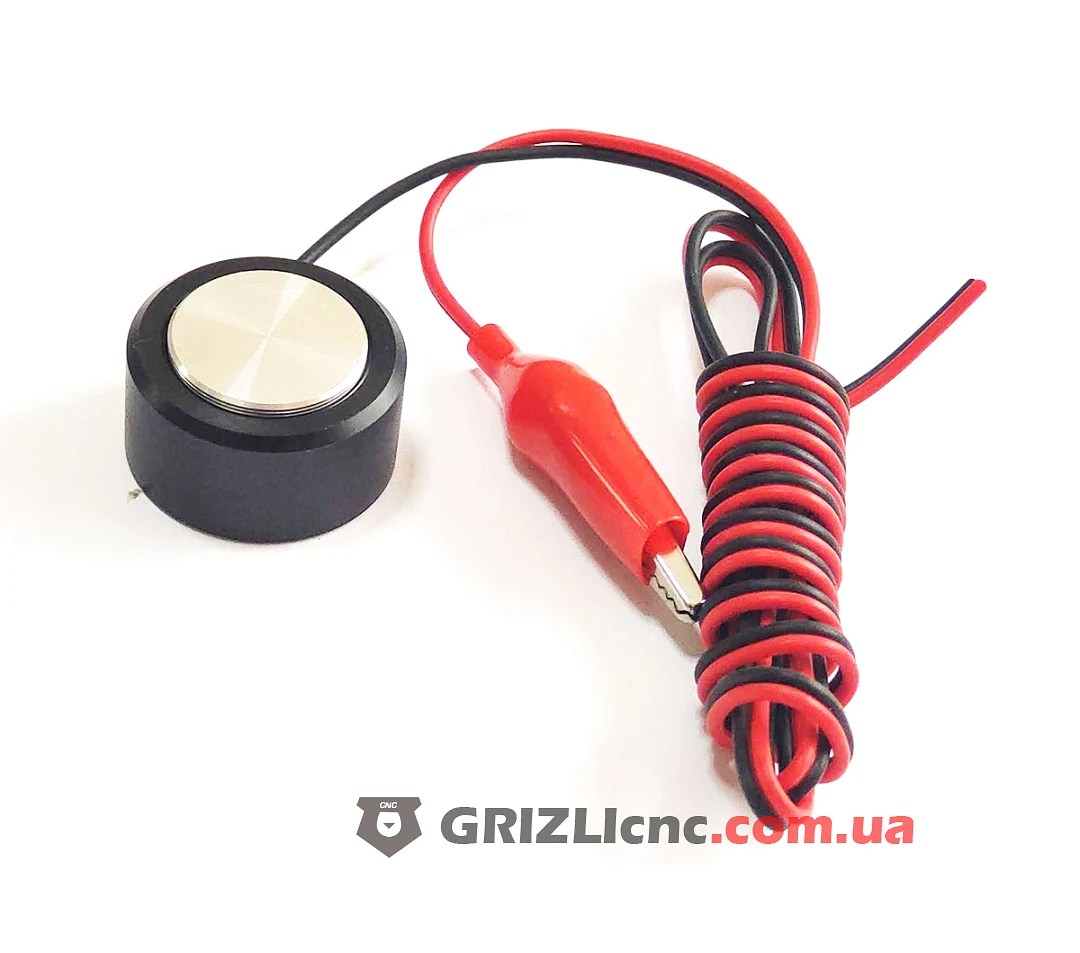

Z-щуп для фрезерного станка с ЧПУ: металлическая контактная пластина в чёрном корпусе и двухпроводный кабель, один провод которого заканчивается зажимом-крокодилом. С его помощью станок сам находит положение кончика фрезы по оси Z относительно поверхности заготовки, без ручной подводки на глаз и листа бумаги.
Как работает

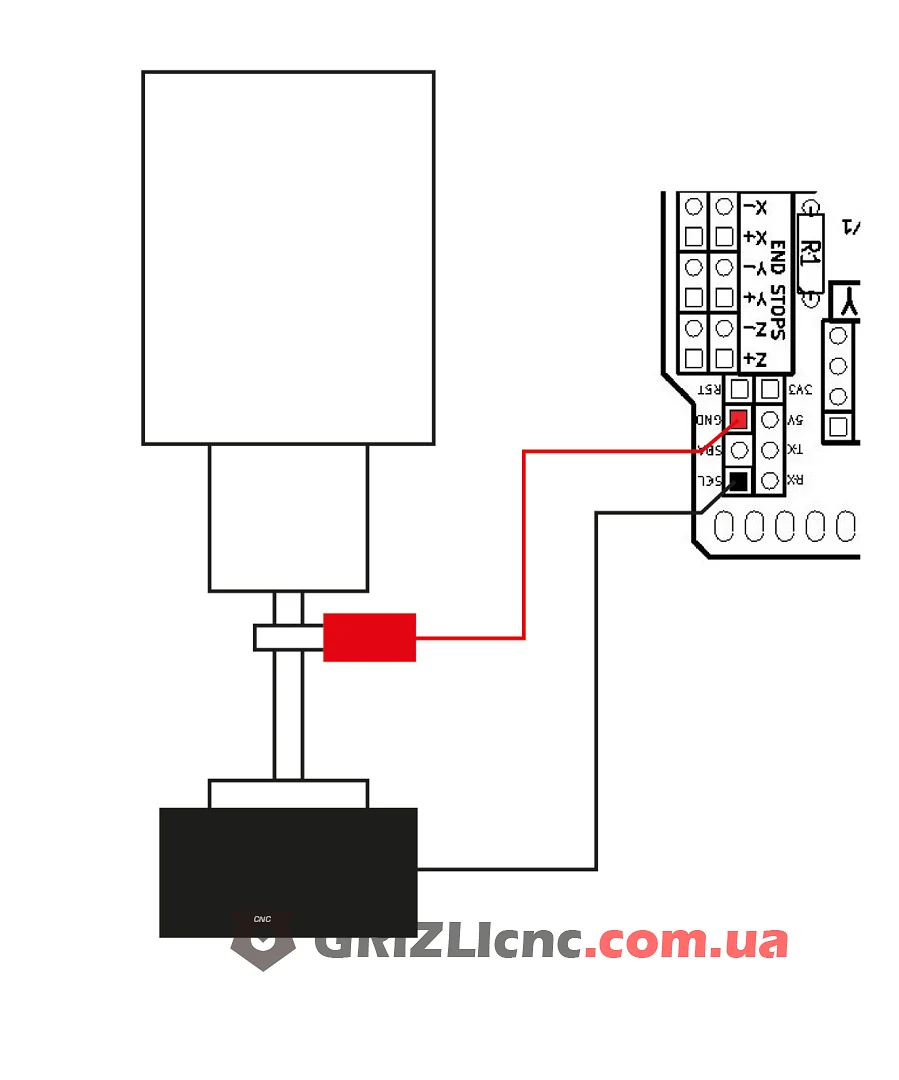

Пластину кладут на заготовку, а крокодил цепляют за фрезу или цангу. Провода подключают к входу щупа (Probe) контроллера и к его общему проводу. Станок медленно опускает шпиндель, и в момент касания фрезы с пластиной цепь замыкается через инструмент: контроллер останавливает ось и запоминает координату. Контакт нормально открытый, без касания цепь разомкнута. В GRBL поиск выполняется командой G38.2, например G38.2 Z-20 F50.
Толщина пластины
В момент срабатывания фреза стоит на верхней поверхности пластины, а не на заготовке. Поэтому толщину пластины измеряют штангенциркулем и вводят в программу или макрос как смещение: после касания контроллер записывает в ноль Z найденную координату минус эту толщину.
Советы по работе
Перед поиском убедитесь, что шпиндель выключен. Цепь замыкается только через токопроводящий инструмент, поэтому фреза и цанга должны быть чистыми, без масла и налипшей стружки, иначе касания контроллер не увидит. Для первой проверки опускайте ось на малой подаче и коснитесь пластины крокодилом вручную: вход щупа в программе должен сработать.
