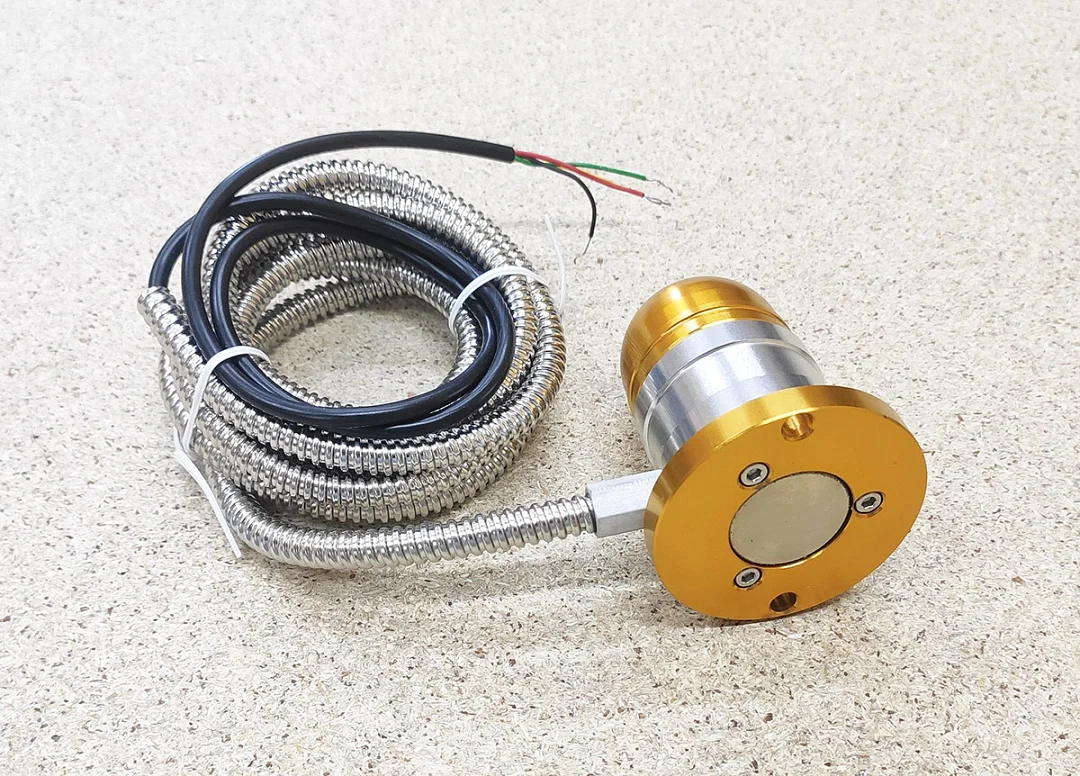

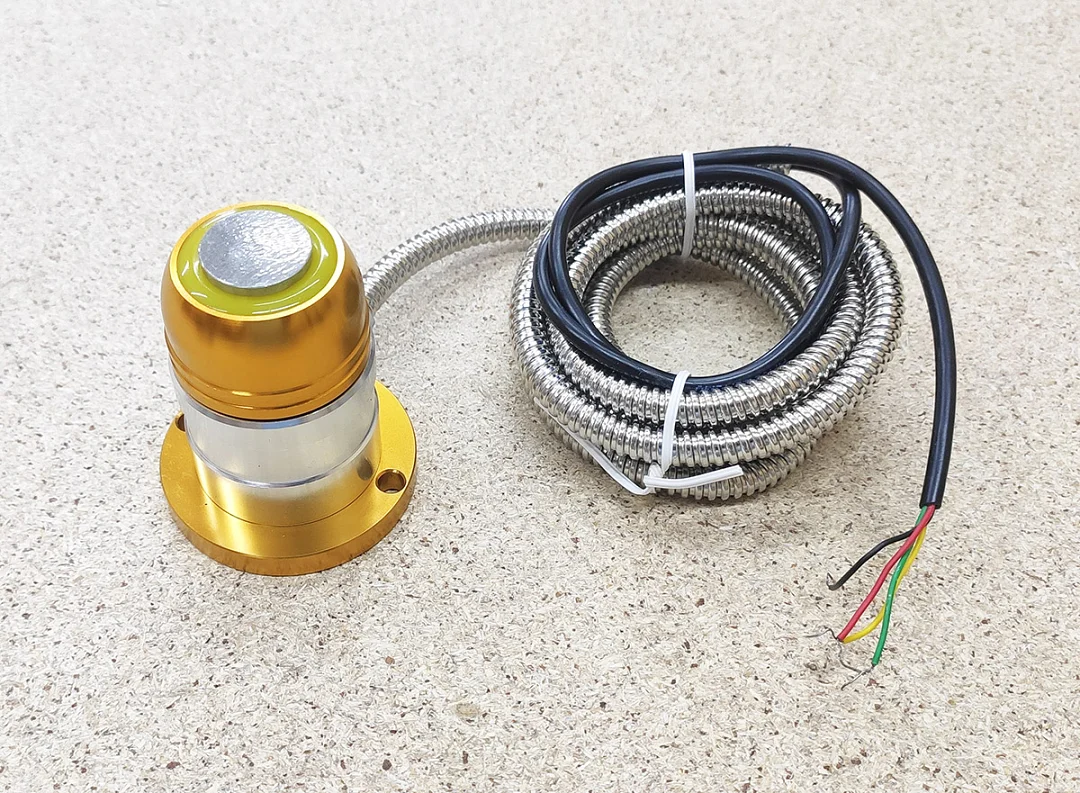

Датчик висоти інструменту для фрезерного верстата з ЧПУ: корпус з анодованого алюмінію жовтого кольору, підпружинений рухомий ковпачок зверху і основа з фланцем. Датчик закріплюють у постійному місці на столі, і верстат по ньому вимірює довжину кожної фрези після її заміни.
Як працює
Верстат опускає інструмент на ковпачок датчика. Ковпачок осідає на пружині, і внутрішній контакт перемикається: контролер зупиняє вісь і запам’ятовує координату. Пружинний хід захищає фрезу від поломки, якщо вісь за інерцією проходить трохи далі точки спрацювання. На відміну від Z-щупа у вигляді пластини, цей датчик не потребує електричного контакту з інструментом, тому він спрацьовує з будь-якою фрезою і не потребує затискача на цанзі.
Замір довжини інструменту
Спочатку нуль по Z задають для першої фрези і вимірюють її на датчику. Після зміни інструменту верстат знову опускає нову фрезу на датчик, а програма обчислює різницю координат і зсуває нуль Z на цю величину. Так не потрібно заново торкатися заготовки після кожної заміни, і рівень обробки зберігається між інструментами.
Підключення і встановлення

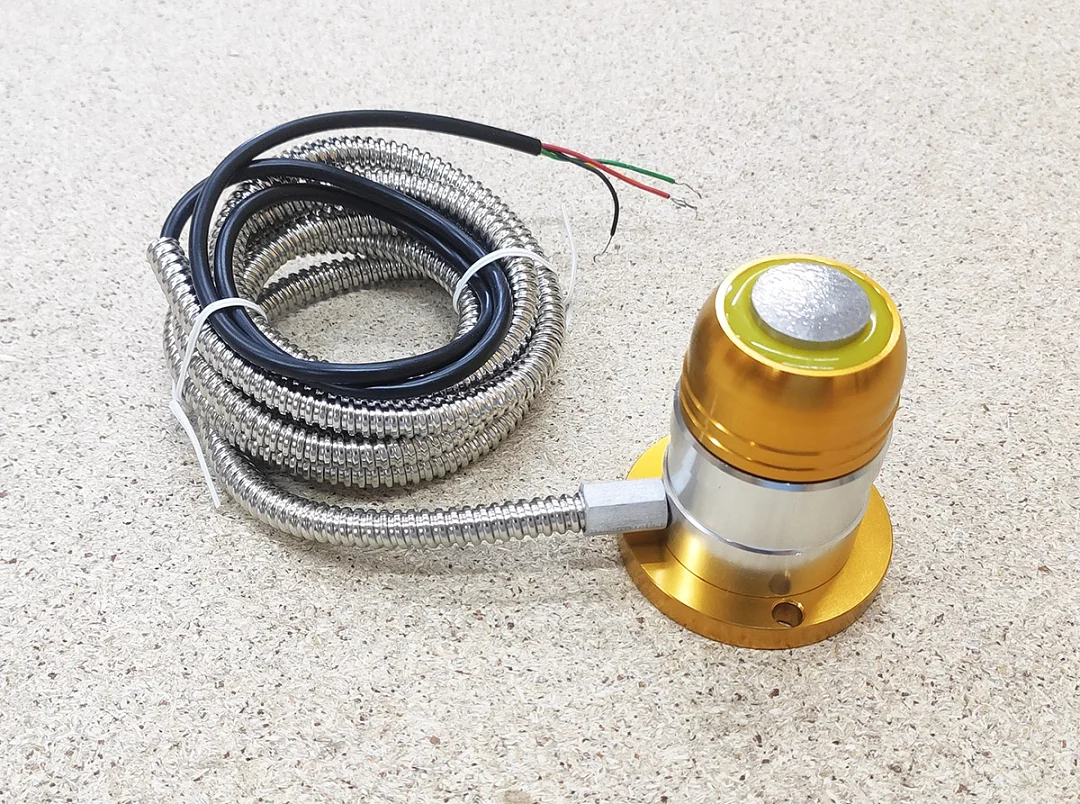

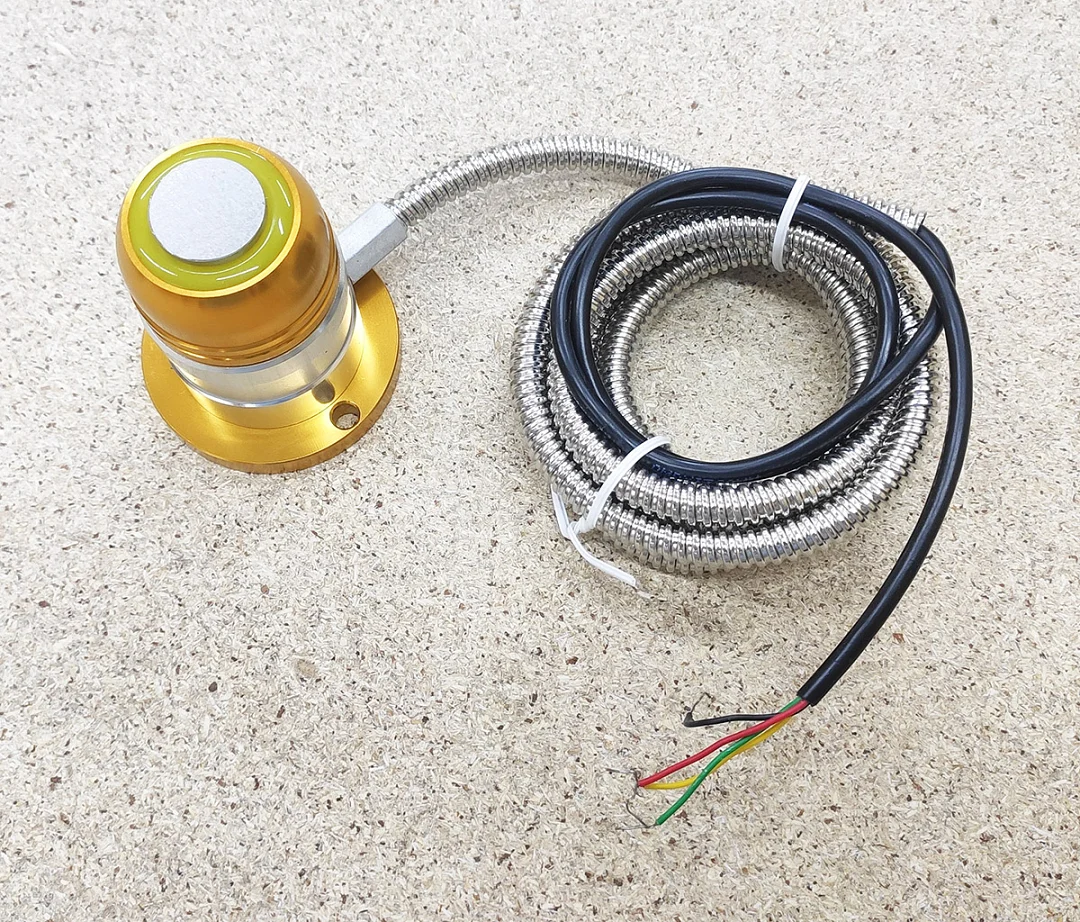

Кабель виходить з корпусу в металевій броні, яка захищає його від стружки, далі йде звичайний кабель з чотирма дротами. Призначення дротів перед підключенням перевіряють мультиметром у режимі продзвонювання, натискаючи на ковпачок. Вихід підключають до входу щупа (Probe) контролера. Датчик ставлять у зоні, куди шпиндель доходить без зіткнення із заготовкою і притискачами, і ковпачок тримають чистим від стружки.
