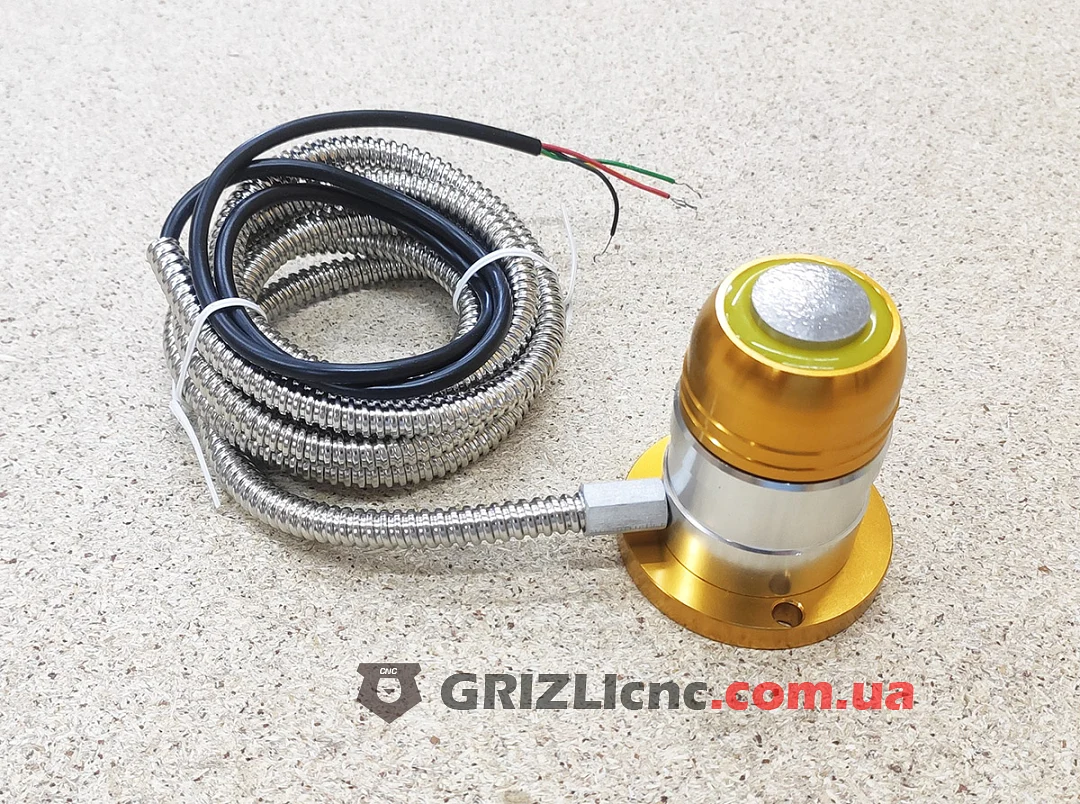

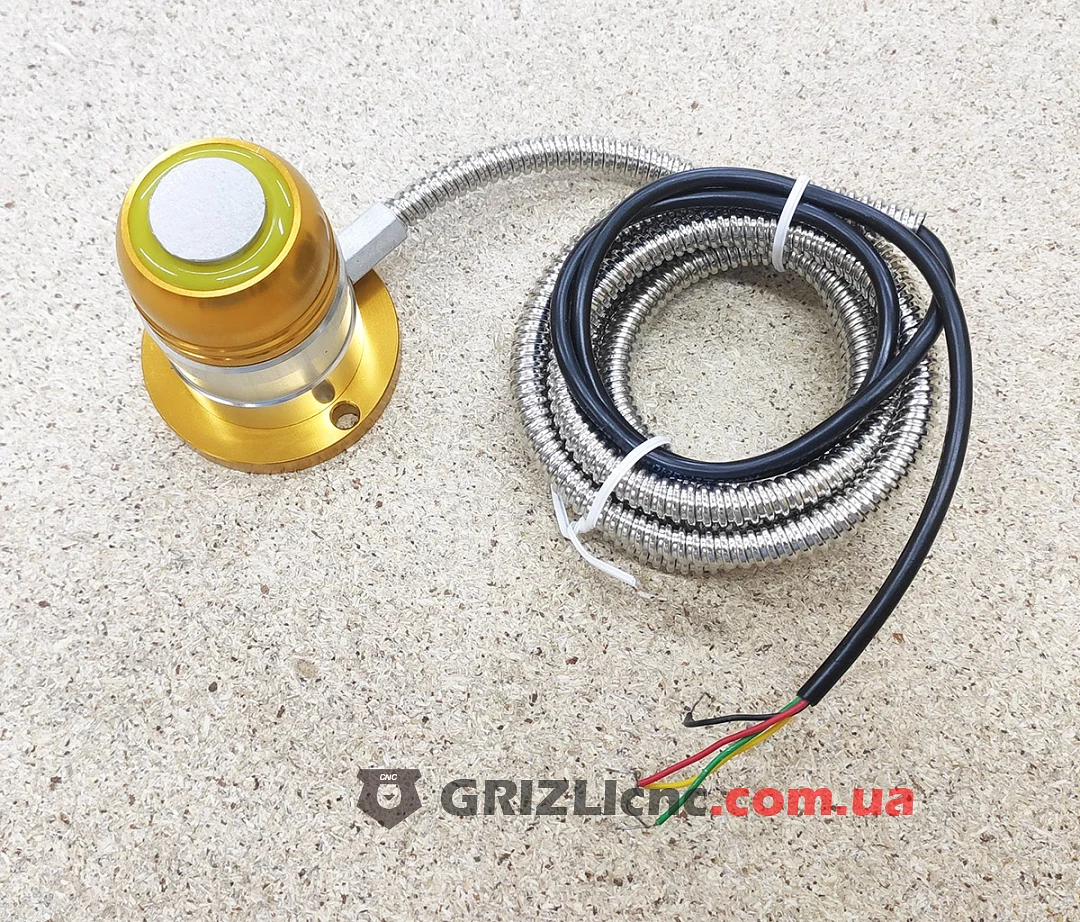

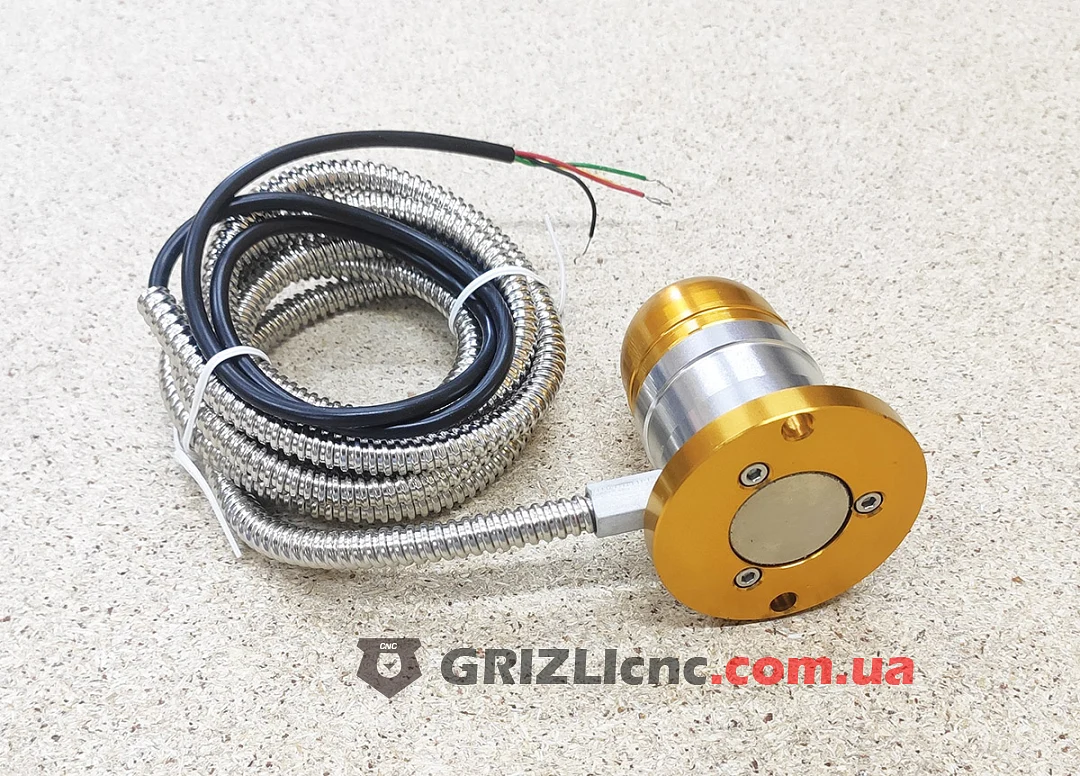

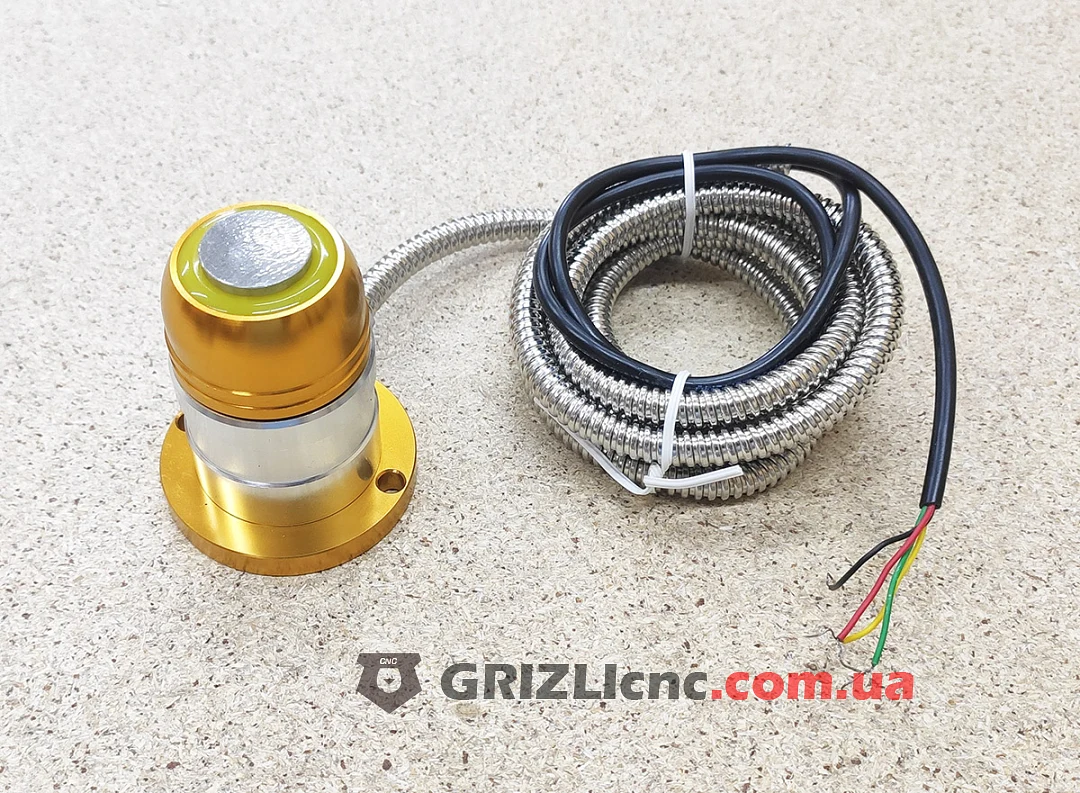

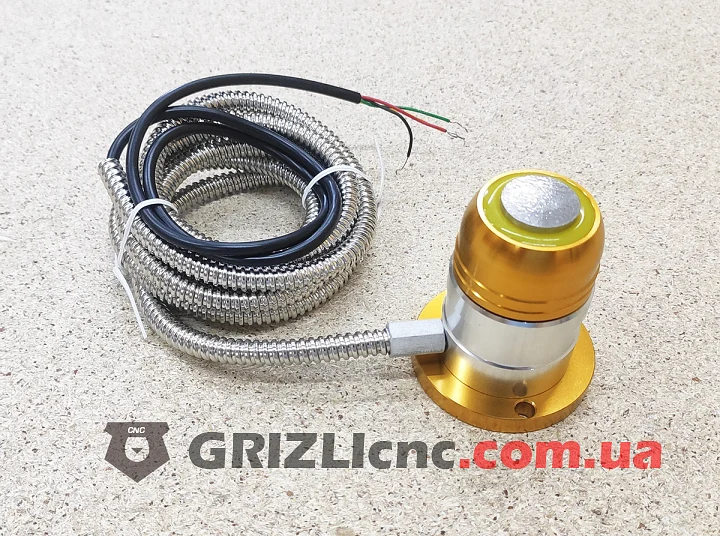

Датчик высоты инструмента для фрезерного станка с ЧПУ: корпус из анодированного алюминия жёлтого цвета, подпружиненный подвижный колпачок сверху и основание с фланцем. Датчик закрепляют в постоянном месте на столе, и станок по нему измеряет длину каждой фрезы после её замены.
Как работает
Станок опускает инструмент на колпачок датчика. Колпачок проседает на пружине, и внутренний контакт переключается: контроллер останавливает ось и запоминает координату. Пружинный ход защищает фрезу от поломки, если ось по инерции проходит немного дальше точки срабатывания. В отличие от Z-щупа в виде пластины, этот датчик не требует электрического контакта с инструментом, поэтому он срабатывает с любой фрезой и не нуждается в зажиме на цанге.
Замер длины инструмента
Сначала ноль по Z задают для первой фрезы и измеряют её на датчике. После смены инструмента станок снова опускает новую фрезу на датчик, а программа вычисляет разницу координат и сдвигает ноль Z на эту величину. Так не нужно заново касаться заготовки после каждой замены, и уровень обработки сохраняется между инструментами.
Подключение и установка
Кабель выходит из корпуса в металлической броне, которая защищает его от стружки, дальше идёт обычный кабель с четырьмя проводами. Назначение проводов перед подключением проверяют мультиметром в режиме прозвонки, нажимая на колпачок. Выход подключают к входу щупа (Probe) контроллера. Датчик ставят в зоне, куда шпиндель доходит без столкновения с заготовкой и прижимами, и колпачок держат чистым от стружки.
