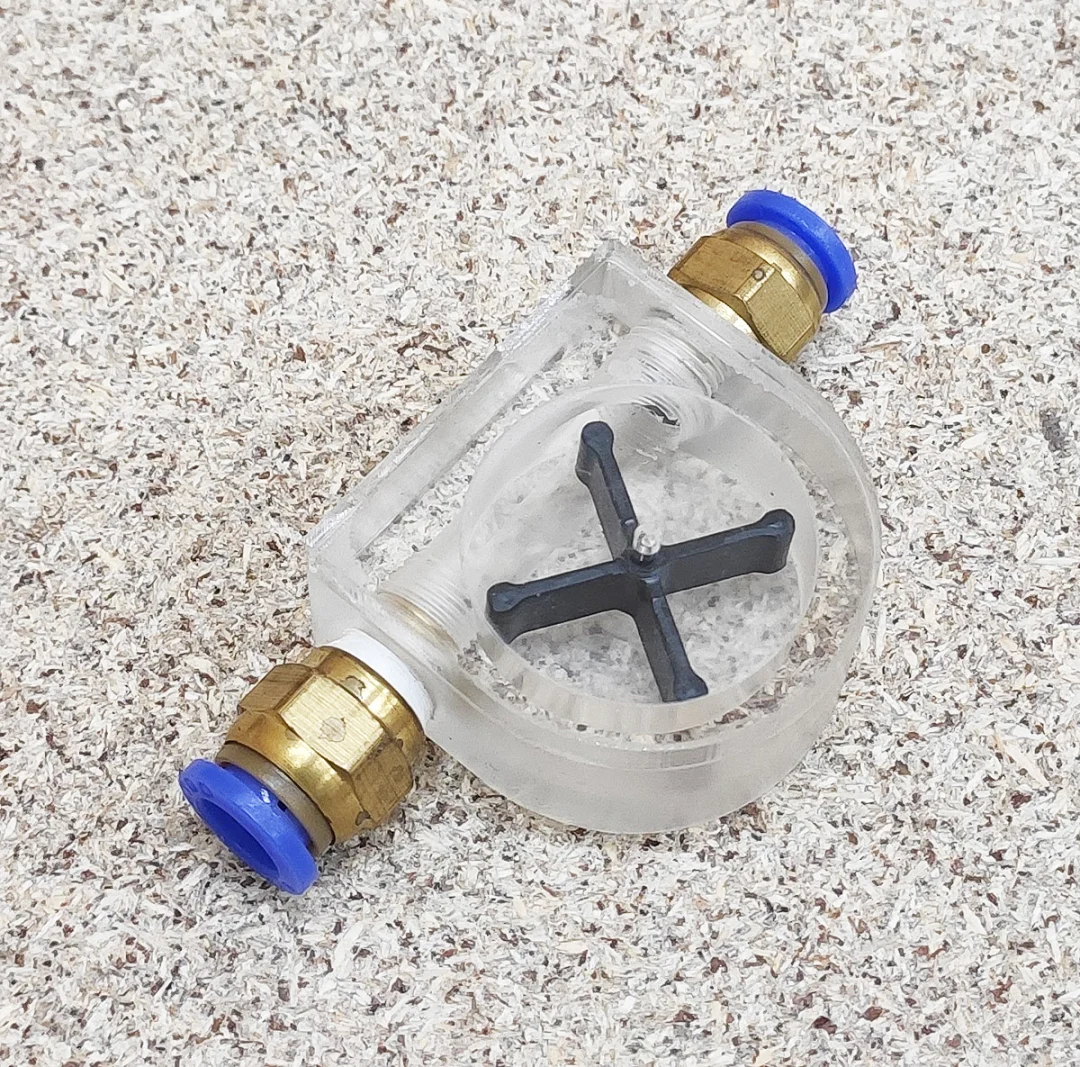

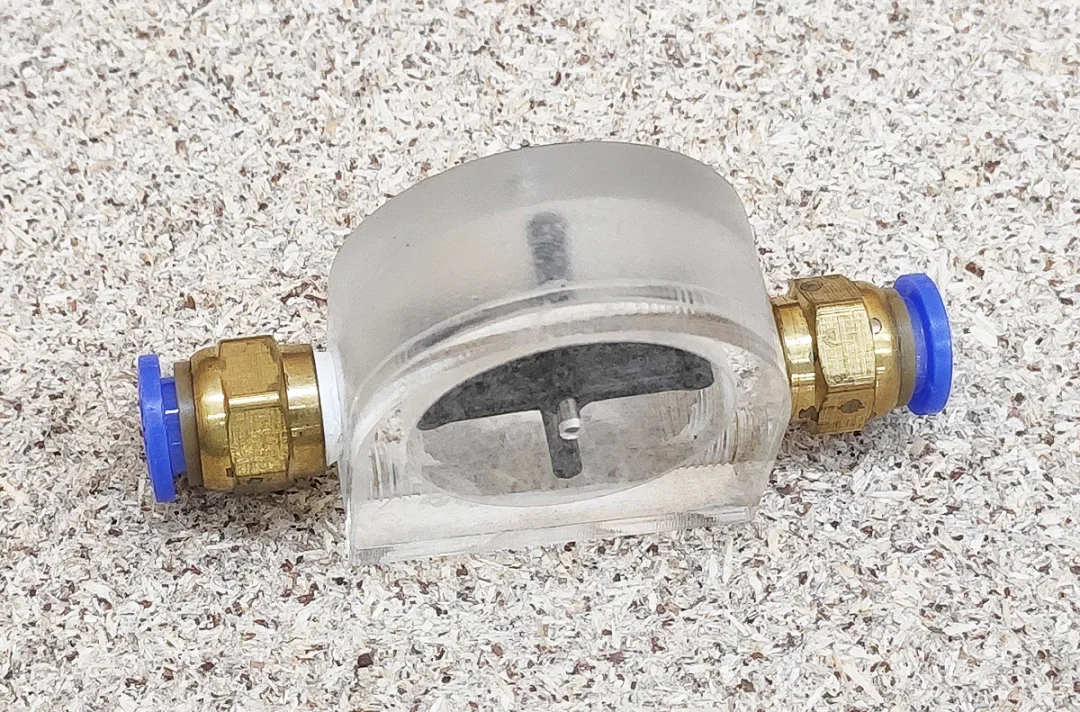

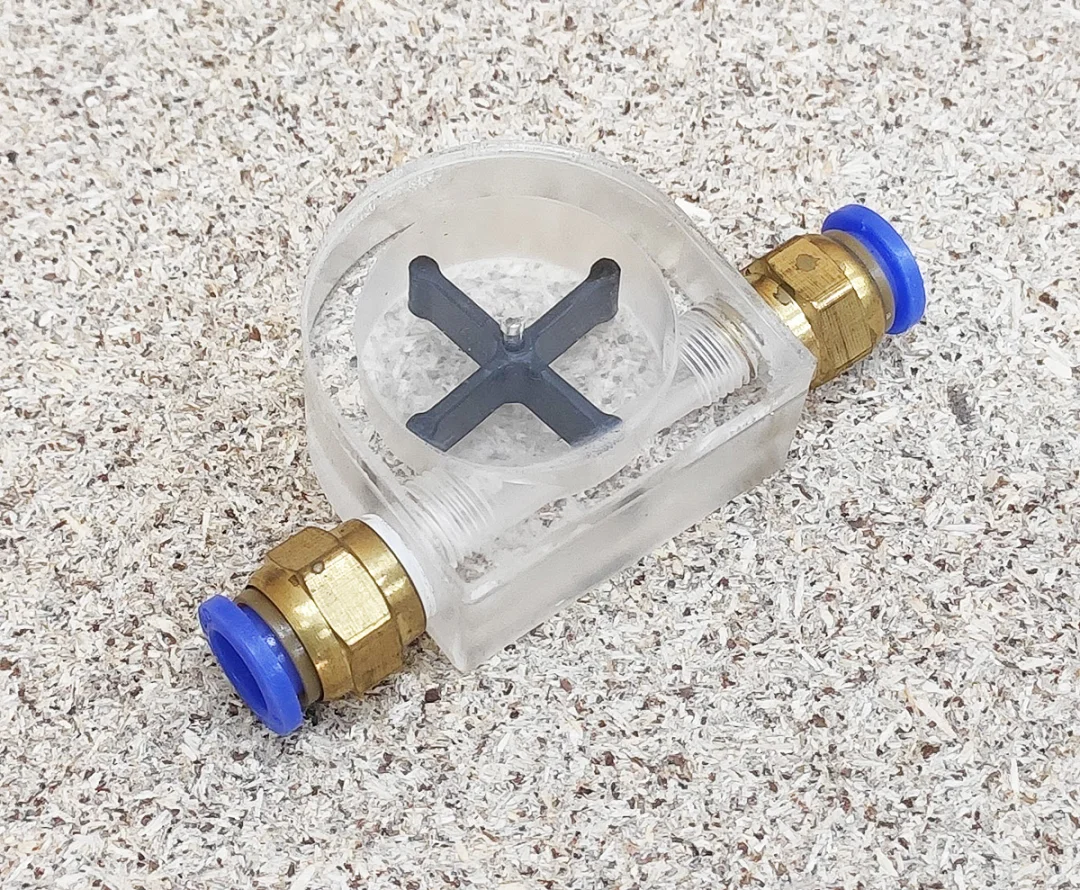

Механічний датчик протоку показує, чи йде вода в контурі охолодження шпинделя або лазерної трубки. У прозорому корпусі з круглою камерою стоїть темна крильчатка з чотирма лопатями: поки вода тече, вона обертається, і це видно здалеку. З двох боків корпусу стоять латунні швидкознімні фітинги під трубку 8 мм.
Що показує і чого не робить
За обертанням крильчатки одразу видно, чи працює помпа, чи не перетиснута трубка й чи не зупинився протік після засмічення. Це візуальний індикатор: дротів і контактів у нього немає, електричного сигналу він не дає й шпиндель сам не зупинить. Для автоматичного захисту потрібен датчик протоку з контактом, під’єднаний до контролера або частотника.
Де ставити
Індикатор ставлять у розрив зворотної трубки після шпинделя й на виду в оператора, тоді він показує протік через увесь контур. Трубку ріжуть строго впоперек і вставляють у фітинг до упору, потім злегка тягнуть назад для перевірки. Знімають трубку, натиснувши на синє кільце фітинга.
Догляд
Якщо крильчатка обертається повільніше, ніж раніше, з тією самою помпою, витрата впала: перевіряють трубки, фітинги й решітку помпи. Корпус і крильчатку промивають під час заміни води в системі, щоб наліт не гальмував крильчатку й не заважав її бачити.
