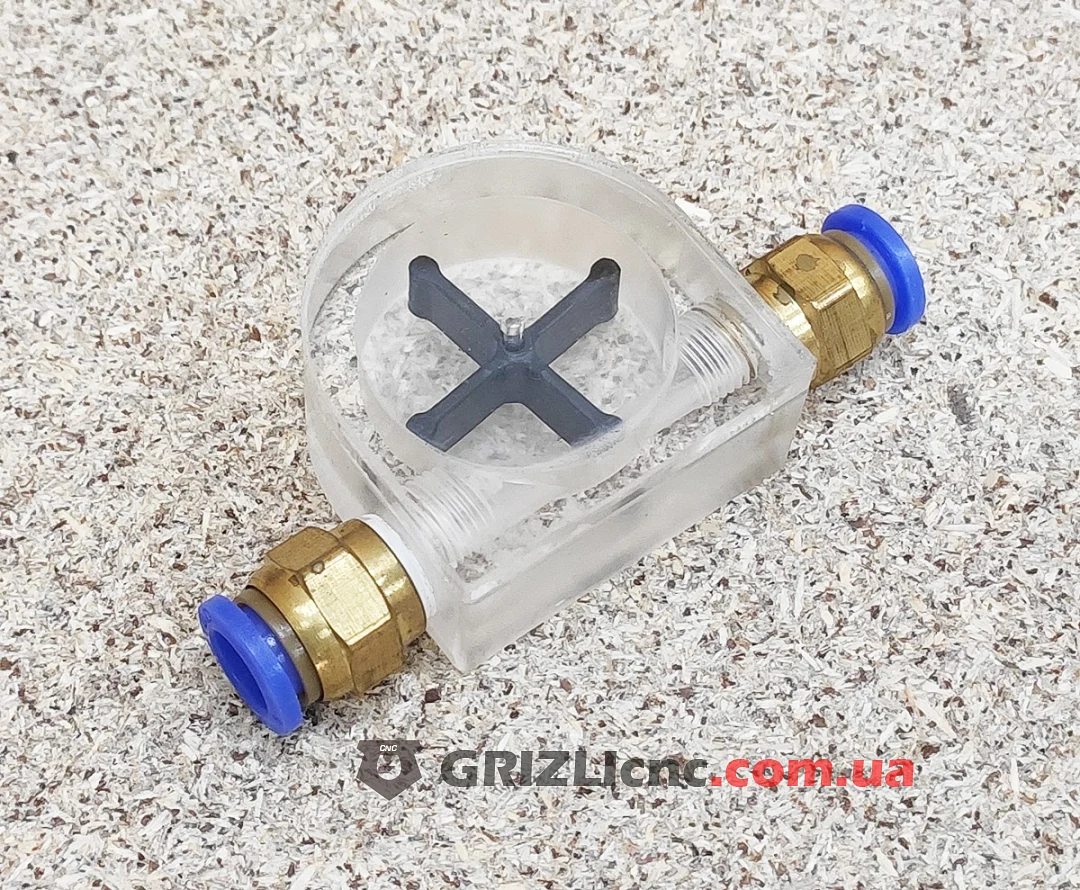

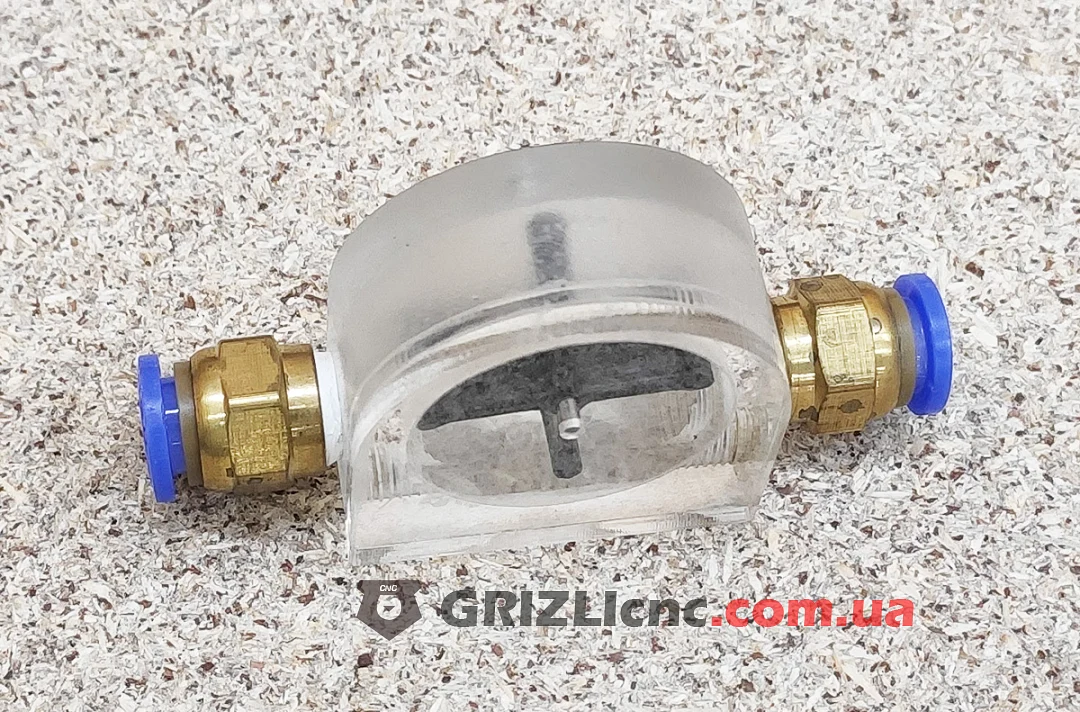

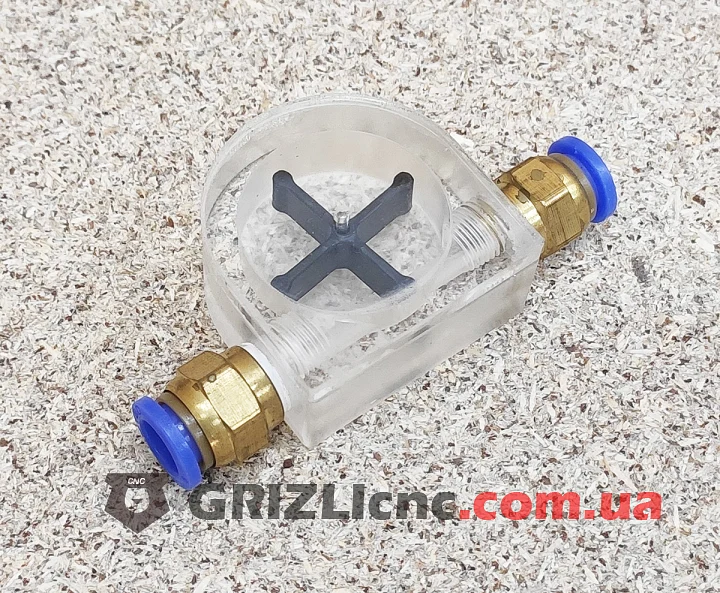

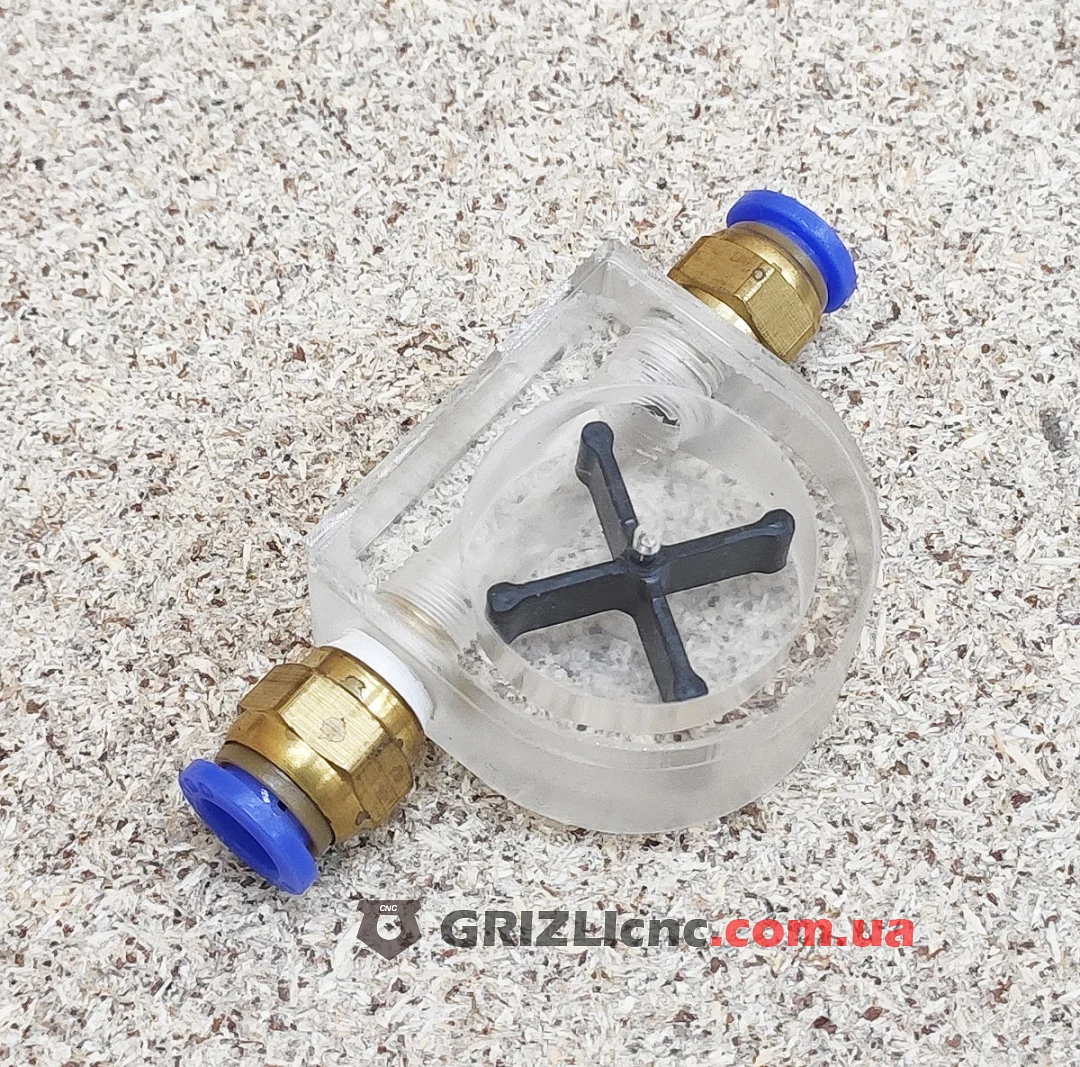

Механический датчик протока показывает, идёт ли вода в контуре охлаждения шпинделя или лазерной трубки. В прозрачном корпусе с круглой камерой стоит тёмная крыльчатка с четырьмя лопастями: пока вода течёт, она вращается, и это видно издалека. С двух сторон корпуса стоят латунные быстросъёмные фитинги под трубку 8 мм.
Что показывает и чего не делает
По вращению крыльчатки сразу видно, работает ли помпа, не пережата ли трубка и не остановился ли проток после засора. Это визуальный индикатор: проводов и контактов у него нет, электрического сигнала он не даёт и шпиндель сам не остановит. Для автоматической защиты нужен датчик протока с контактом, подключённый к контроллеру или частотнику.
Где ставить
Индикатор ставят в разрыв возвратной трубки после шпинделя и на виду у оператора, тогда он показывает проток через весь контур. Трубку режут строго поперёк и вставляют в фитинг до упора, затем слегка тянут назад для проверки. Снимают трубку, нажав на синее кольцо фитинга.
Уход
Если крыльчатка вращается медленнее, чем раньше, при той же помпе, расход упал: проверяют трубки, фитинги и решётку помпы. Корпус и крыльчатку промывают при замене воды в системе, чтобы налёт не тормозил крыльчатку и не мешал её видеть.
