Механічний датчик протоку рідини 8 мм із крильчаткою 3 лопаті для охолодження ЧПУ

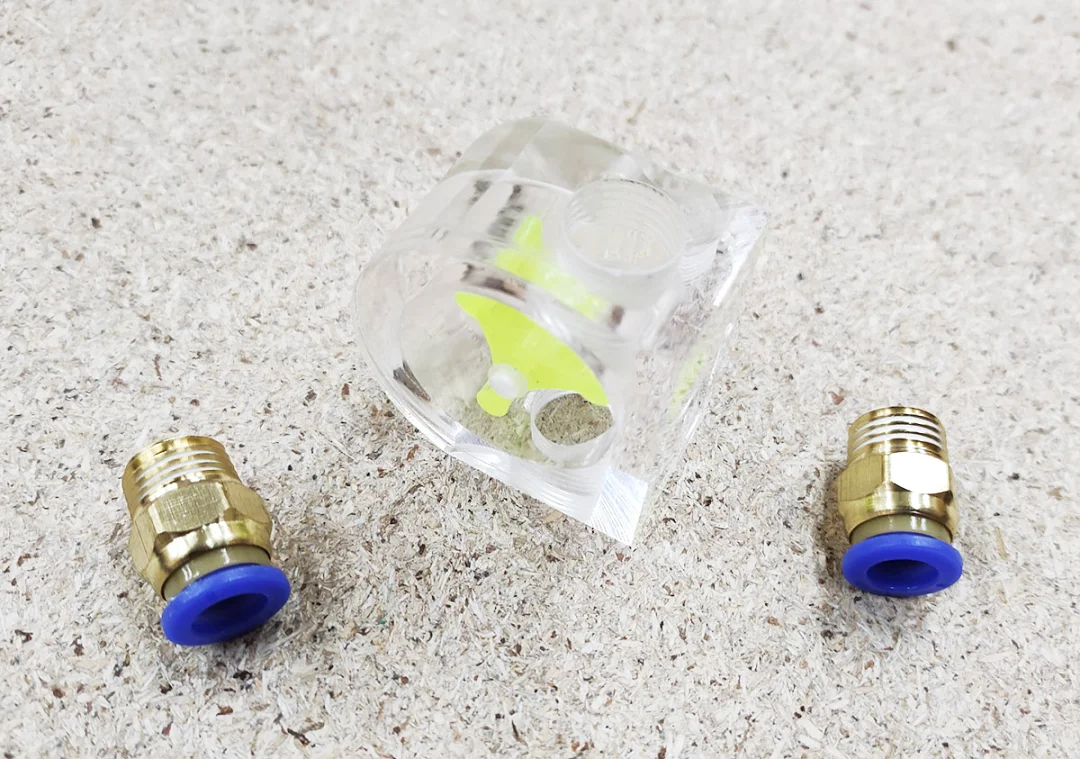

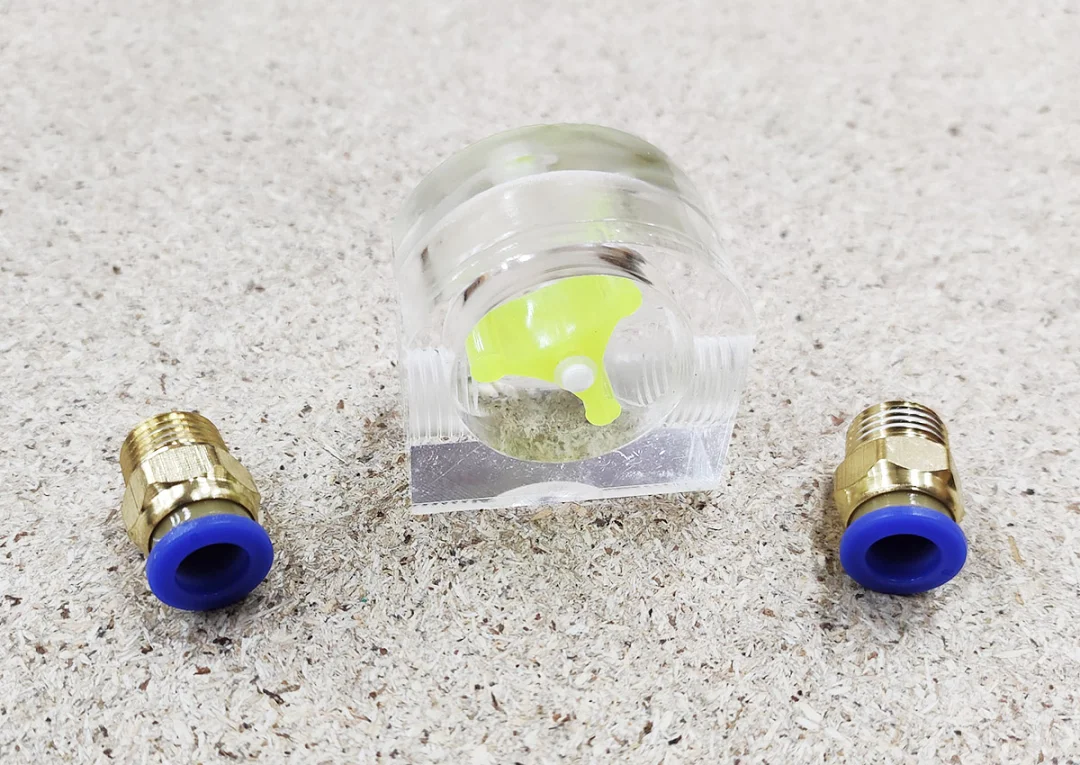

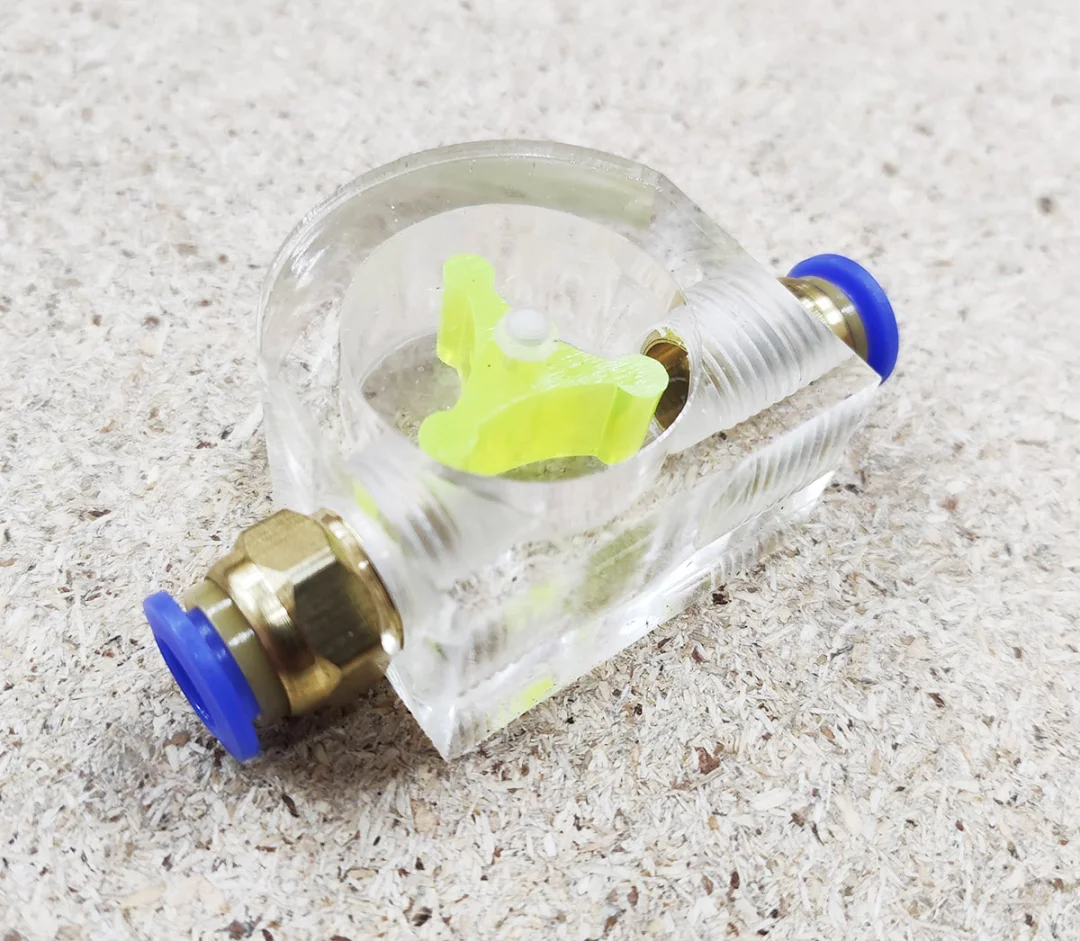

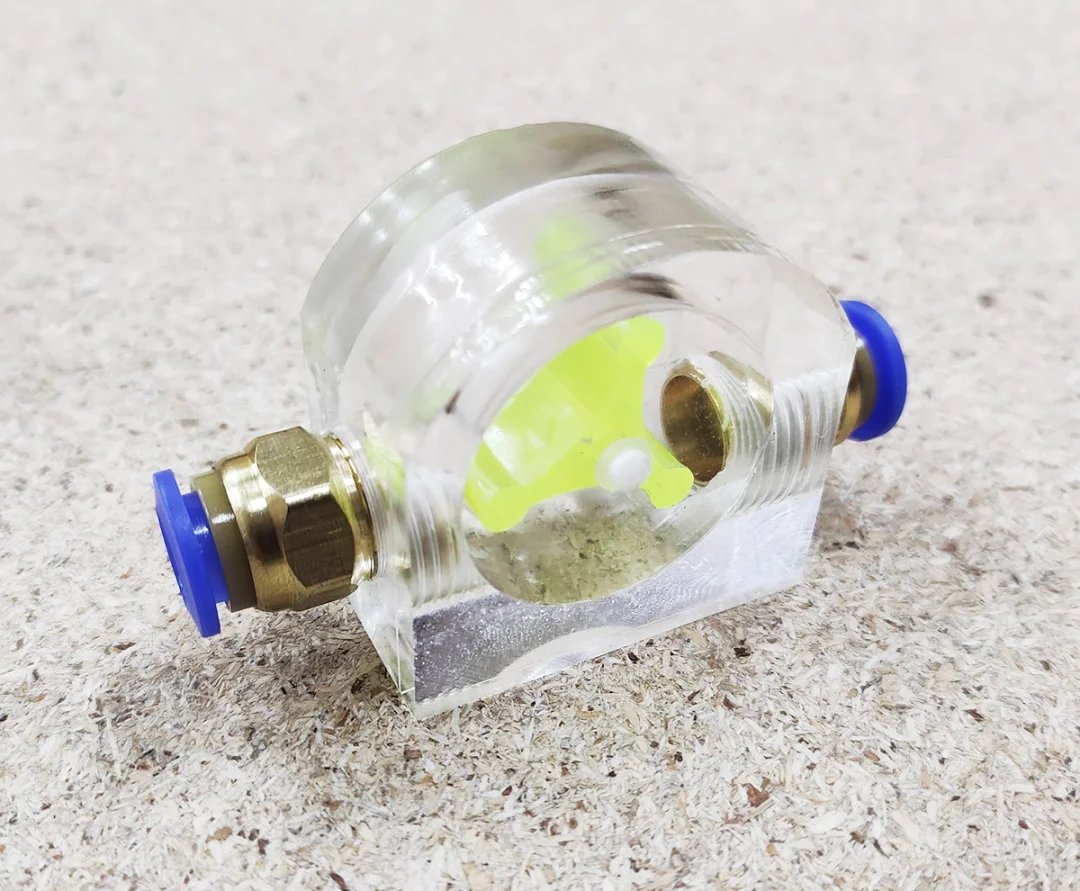

Механічний датчик протоку рідини для контуру охолодження шпинделя або лазерної трубки CO2. Корпус прозорий, усередині круглої камери обертається яскраво-жовта крильчатка з трьома лопатями, тому протік добре видно навіть на темному верстаті. Латунні швидкознімні фітинги під трубку 8 мм вкручені в корпус і знімаються.

Як працює

Вода проходить крізь камеру й обертає крильчатку. Якщо крильчатка стоїть, води в контурі немає: помпа вимкнена, трубка перетиснута або в контур потрапило повітря. Електричного виходу в індикатора немає, він слугує для візуального контролю, а для автоматичної зупинки шпинделя потрібен датчик протоку з контактом.

Встановлення

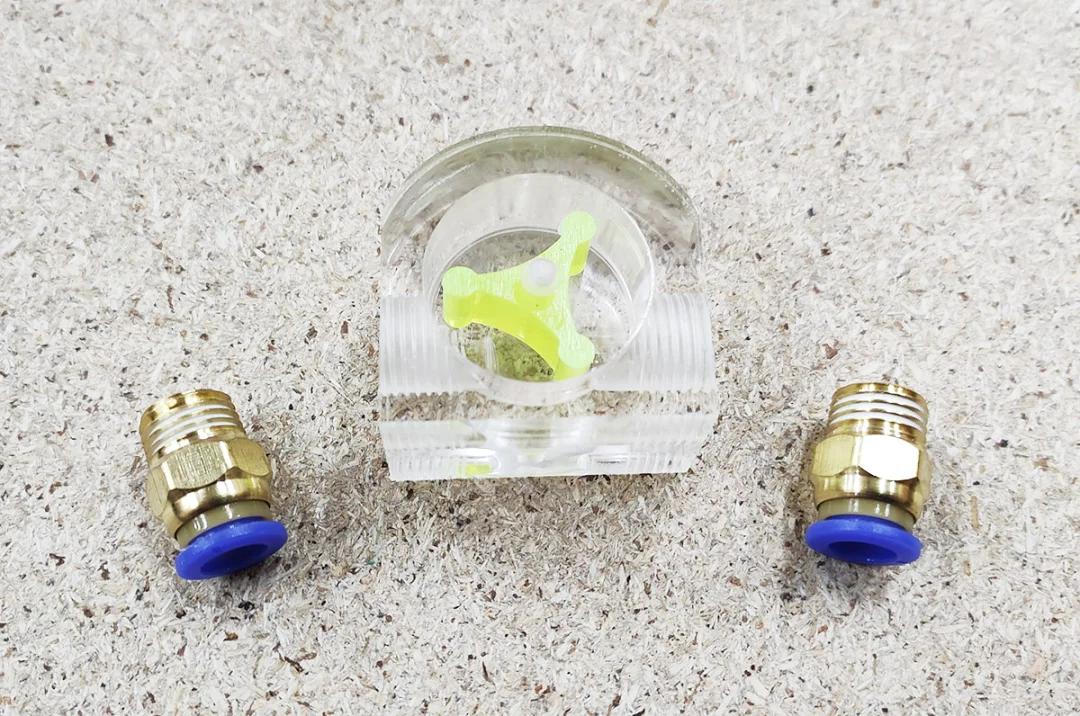

Індикатор ставлять на зворотну трубку після шпинделя або лазерної трубки так, щоб його було видно з місця оператора. Трубку 8 мм ріжуть упоперек і вставляють у фітинг до упору, для зняття натискають на синє кільце. Знімні фітинги дають змогу розібрати індикатор і промити камеру.

Відмінність від індикатора з 4 лопатями

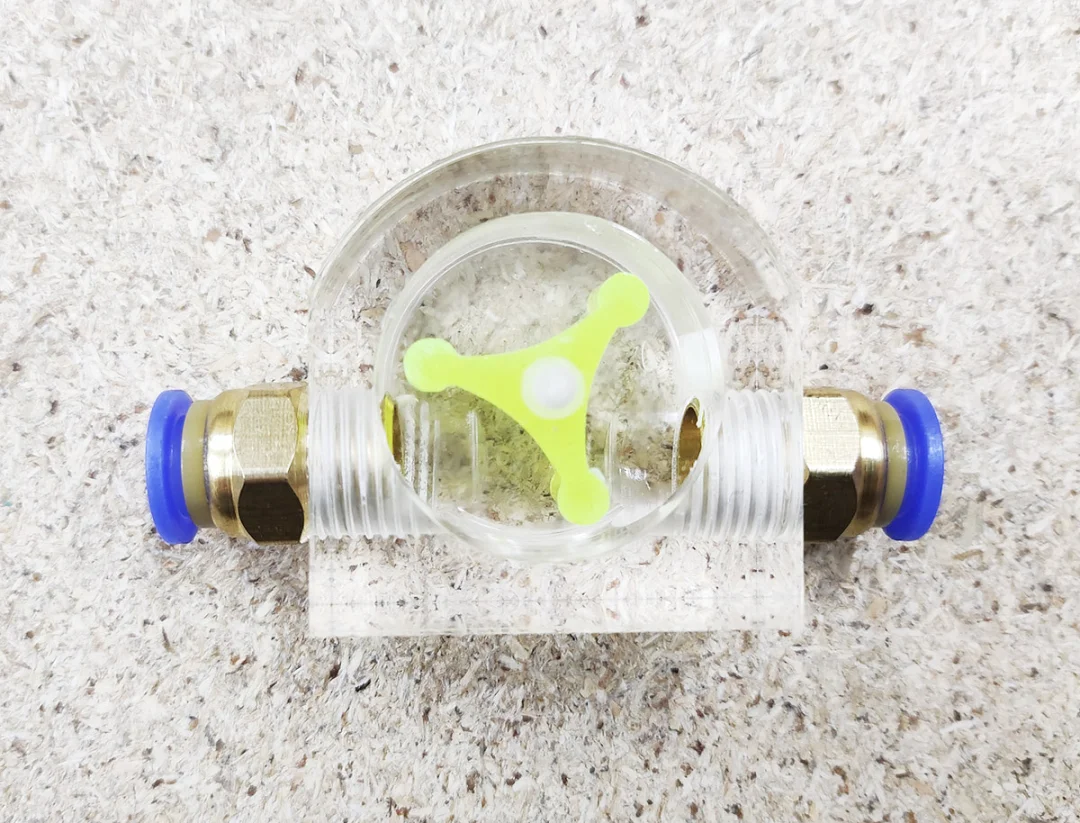

Принцип однаковий, різниця у виконанні: тут яскрава крильчатка з трьома лопатями, а фітинги вкручені в різьбу на одній осі з центром камери. У механічного датчика з чотирма лопатями крильчатка темна, а фітинги зміщені один відносно одного й підводять воду збоку камери.
