Механический датчик протока жидкости 8 мм с крыльчаткой 3 лопасти для охлаждения ЧПУ

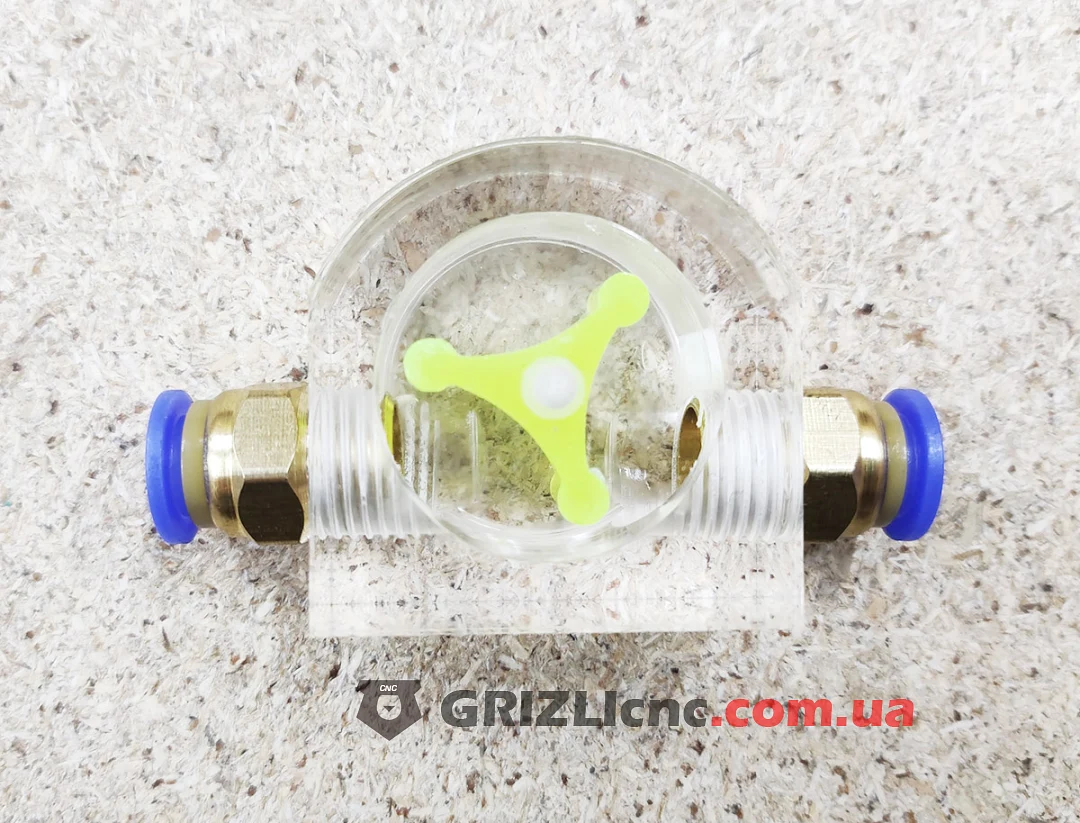

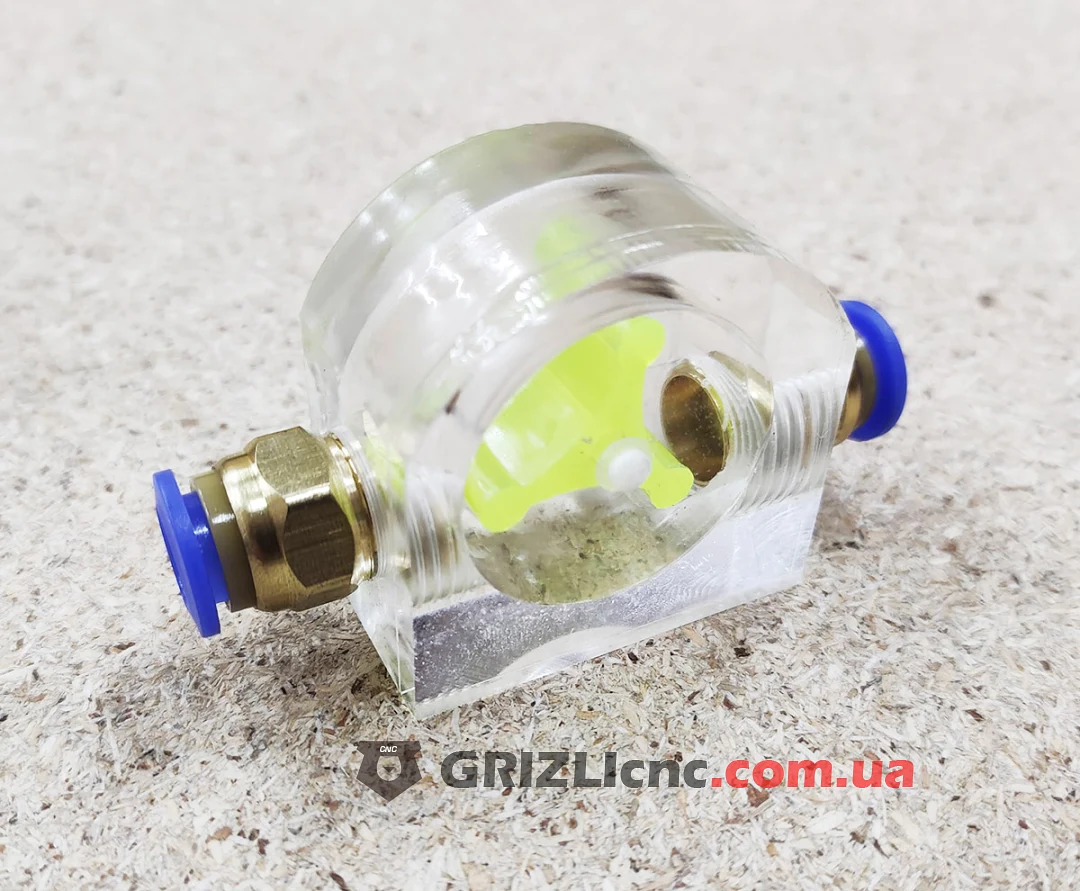

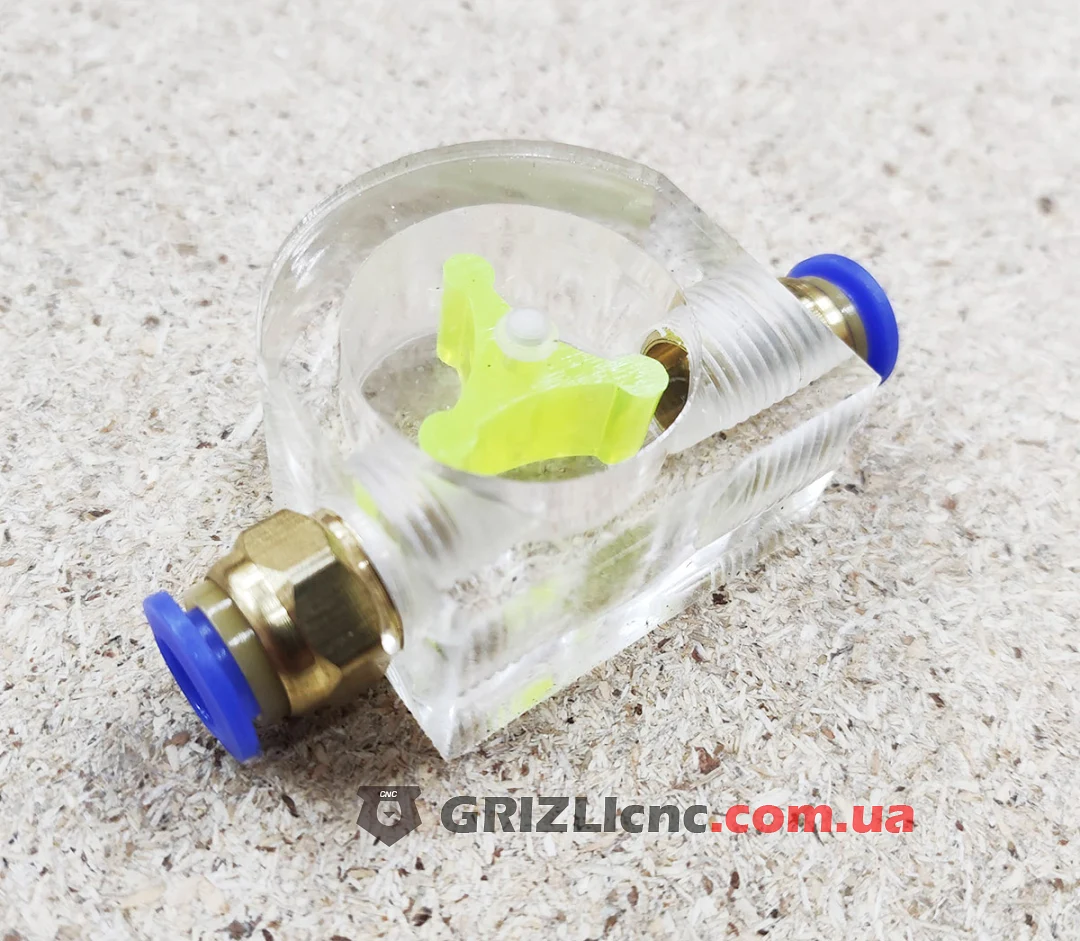

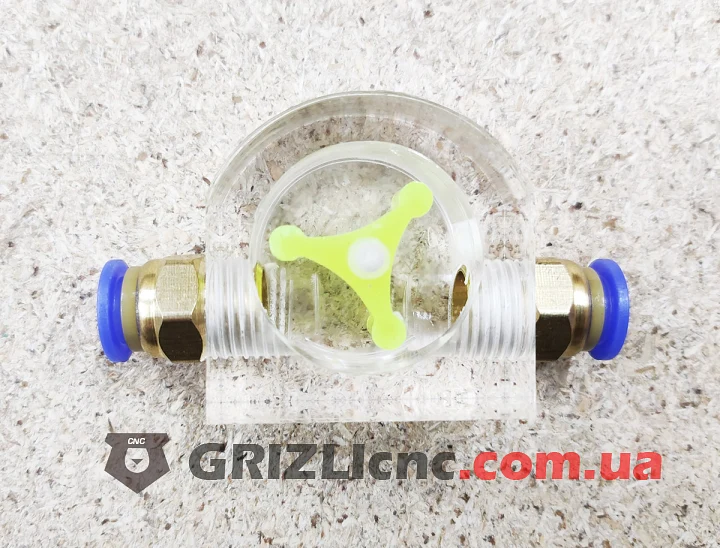

Механический датчик протока жидкости для контура охлаждения шпинделя или лазерной трубки CO2. Корпус прозрачный, внутри круглой камеры вращается ярко-жёлтая крыльчатка с тремя лопастями, поэтому проток хорошо виден даже на тёмном станке. Латунные быстросъёмные фитинги под трубку 8 мм вкручены в корпус и снимаются.

Как работает

Вода проходит через камеру и вращает крыльчатку. Если крыльчатка стоит, воды в контуре нет: помпа выключена, трубка пережата или в контур попал воздух. Электрического выхода у индикатора нет, он служит для визуального контроля, а для автоматической остановки шпинделя нужен датчик протока с контактом.

Установка

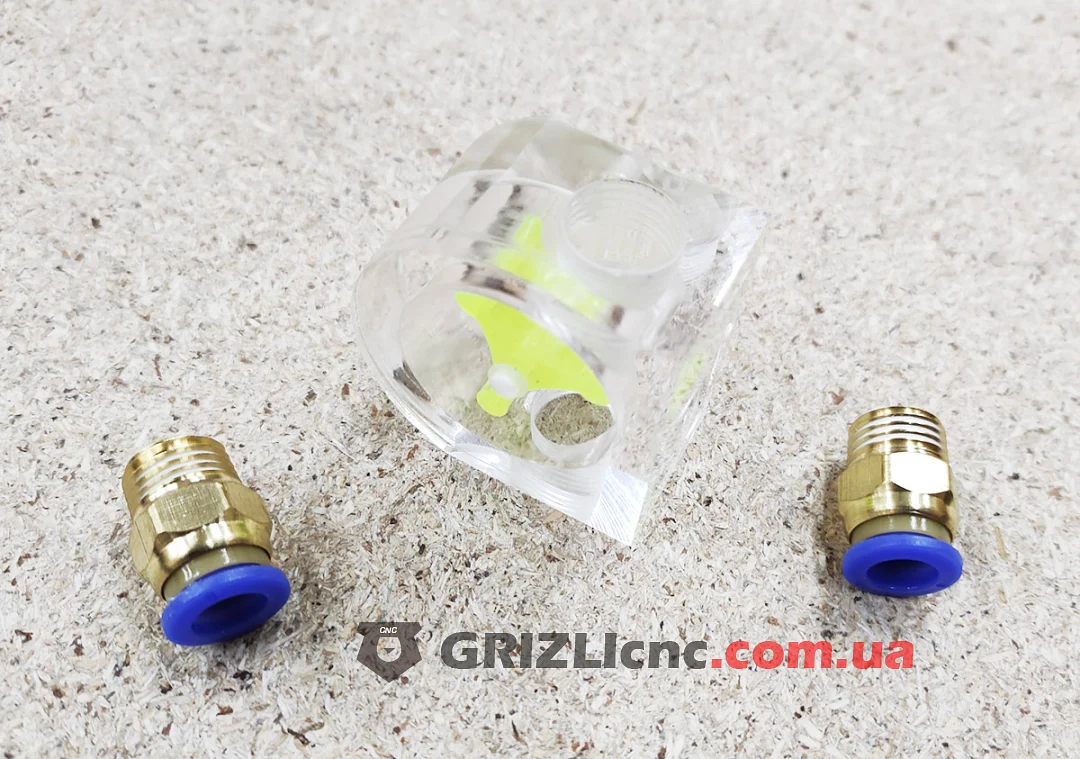

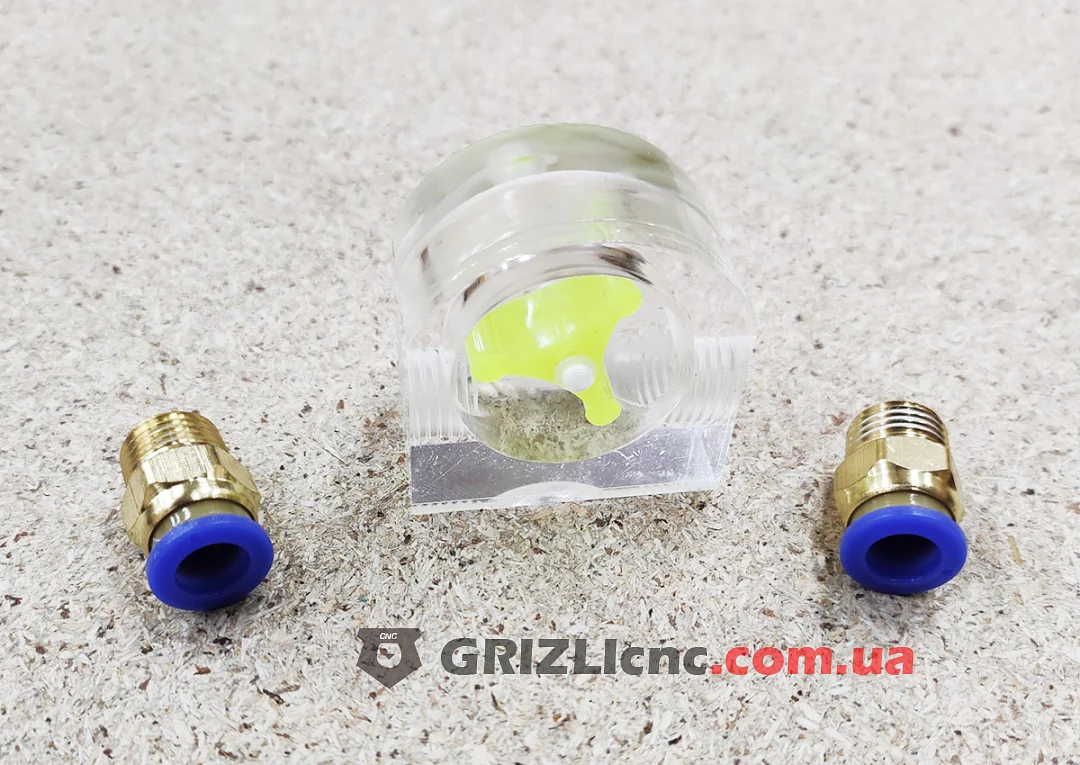

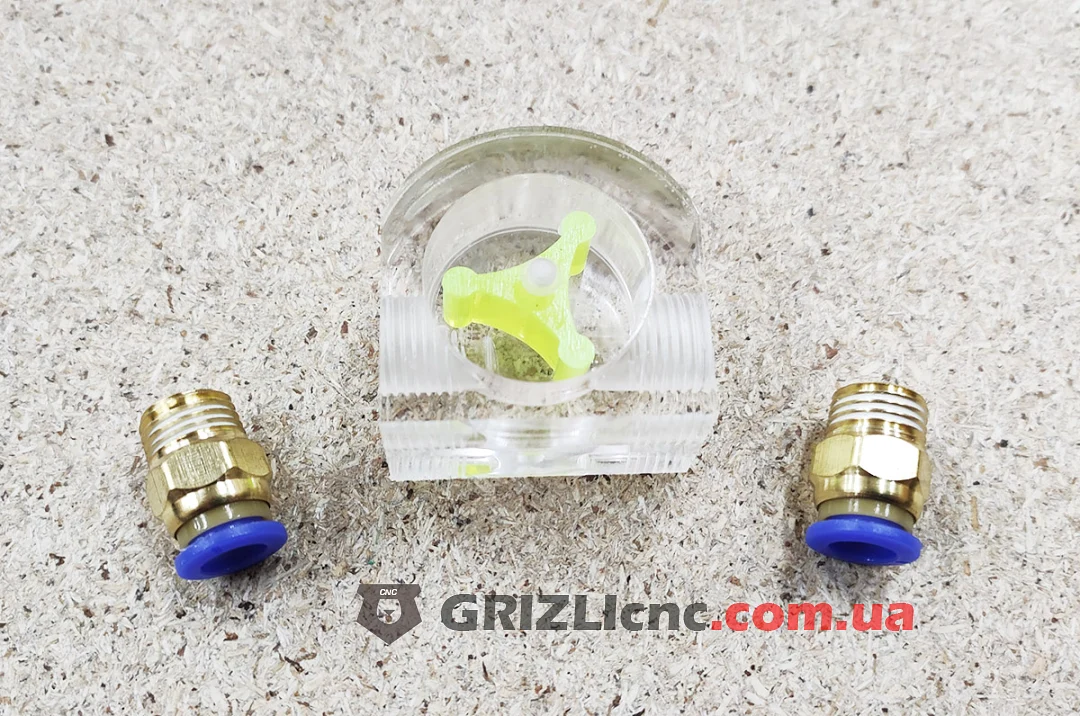

Индикатор ставят на возвратную трубку после шпинделя или лазерной трубки так, чтобы его было видно с места оператора. Трубку 8 мм режут поперёк и вставляют в фитинг до упора, для снятия нажимают на синее кольцо. Съёмные фитинги позволяют разобрать индикатор и промыть камеру.

Отличие от индикатора с 4 лопастями

Принцип одинаков, разница в исполнении: здесь яркая крыльчатка с тремя лопастями, а фитинги вкручены в резьбу на одной оси с центром камеры. У механического датчика с четырьмя лопастями крыльчатка тёмная, а фитинги смещены относительно друг друга и подводят воду сбоку камеры.
