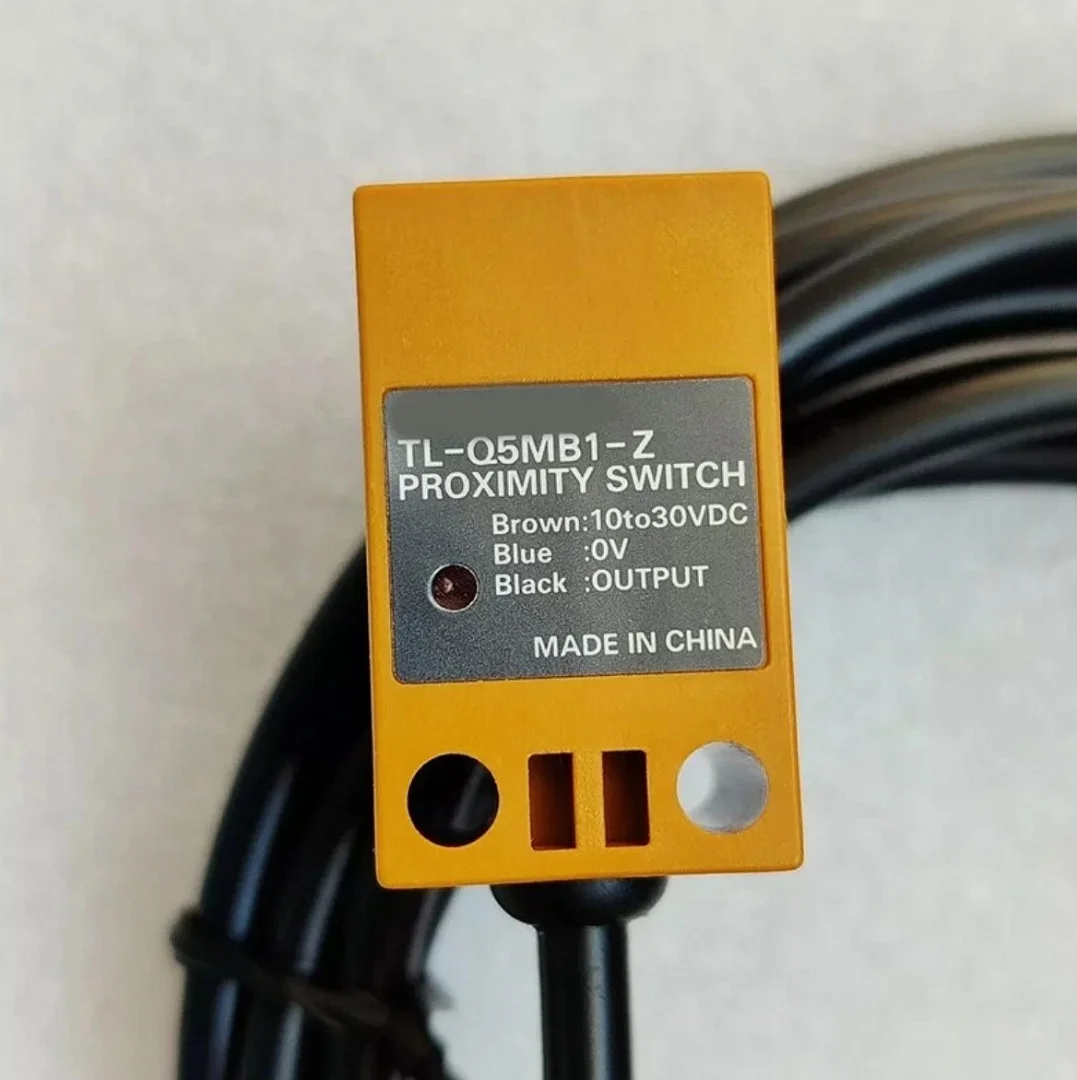

TL-Q5MB1-Z це індуктивний безконтактний датчик з виходом PNP і нормально відкритим контактом у прямокутному пластиковому корпусі 17x32x17 мм. На верстаті ЧПУ його ставлять кінцевим вимикачем або датчиком нульової точки (home): він спрацьовує, коли до нього підходить металевий прапорець, упор або деталь каретки, без механічного дотику.
Як працює датчик
Котушка всередині корпусу створює змінне магнітне поле перед чутливою поверхнею. Коли в це поле входить метал, у ньому наводяться вихрові струми, генератор датчика втрачає енергію, і схема перемикає вихід. Дистанція спрацювання 4 мм вказана для сталевої мішені; алюміній, латунь і мідь датчик помічає на меншій відстані, а пластик, дерево і скло не помічає зовсім. Дотику немає, тому немає і механічного зносу, а пил і деревна стружка не заважають роботі так, як механічному кінцевику.
Підключення
У датчика три дроти: коричневий: плюс живлення, синій: 0 В (мінус), чорний: сигнальний вихід. Живлення 10-30 В постійного струму. Вихід PNP: коли з’являється метал, транзистор подає на чорний дріт плюс живлення. Такий датчик підключають до входів, які спрацьовують від позитивного сигналу, наприклад до входів ПЛК на 24 В. На вхід з логікою 5 В або 3.3 В сигнал PNP напряму не подають, потрібен дільник напруги або оптрон. Мінус живлення датчика з’єднують із загальним проводом контролера.
Нормально відкритий (NO) контакт означає, що без металу вихід вимкнений, а коли метал входить у зону спрацювання, вихід вмикається. Обрив дроту в такого датчика контролер сприймає як відсутність сигналу.
Встановлення
Корпус кріплять двома гвинтами через отвори, розташовані по краях. Якщо зробити в кронштейні паз замість круглих отворів, датчик можна зсувати і точно виставляти зазор до металевого прапорця на рухомій частині. Кабель на рухомій частині ведуть у кабель-каналі.
