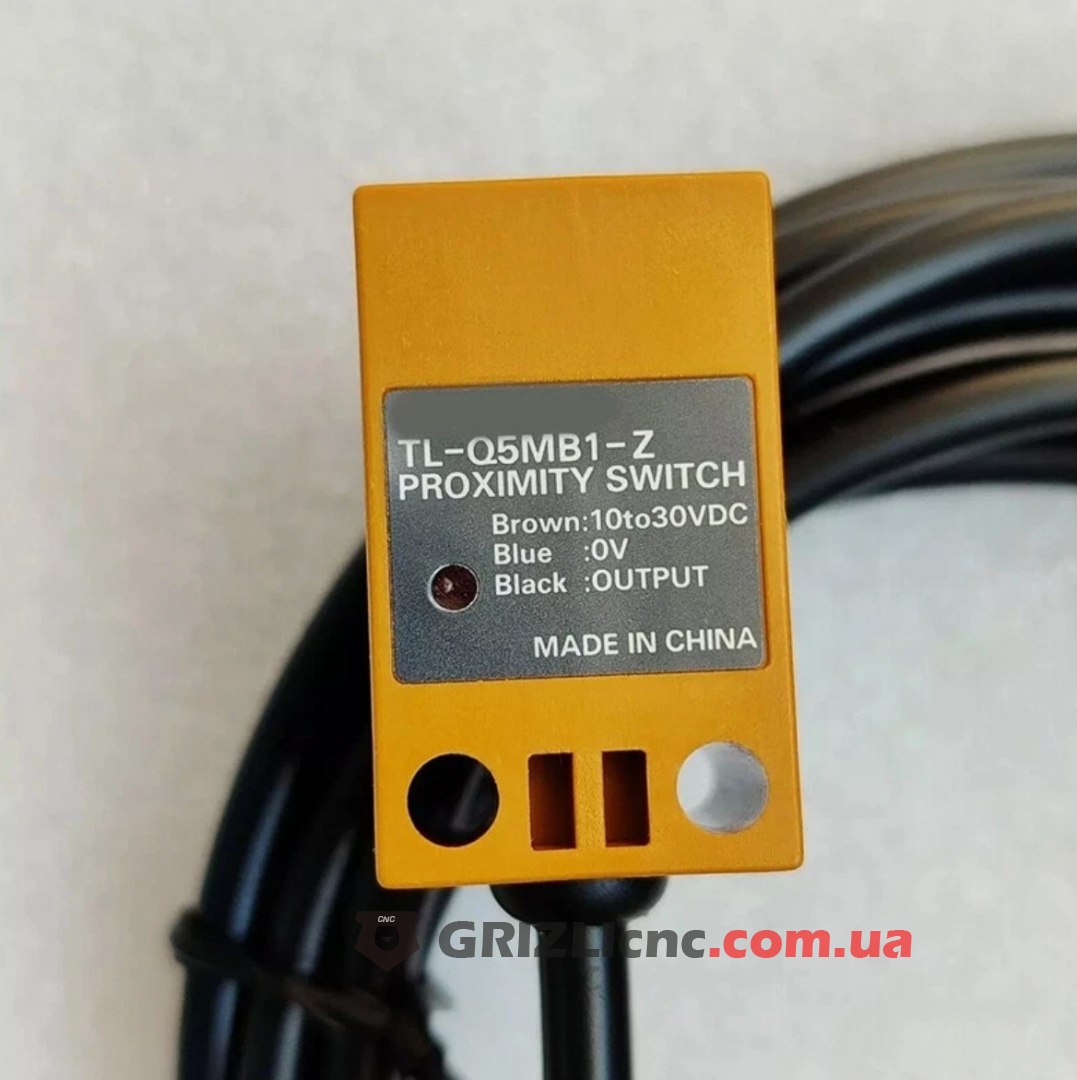

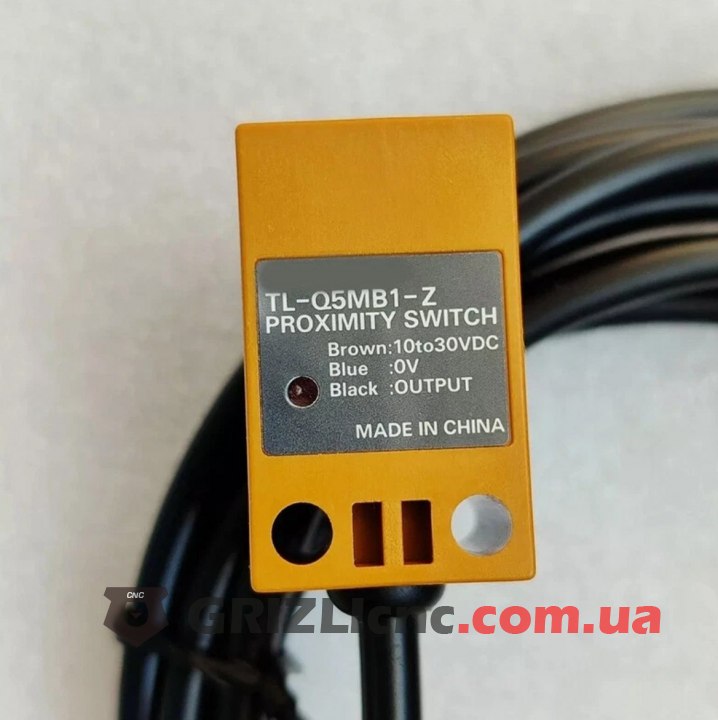

TL-Q5MB1-Z это индуктивный бесконтактный датчик с выходом PNP и нормально открытым контактом в прямоугольном пластиковом корпусе 17x32x17 мм. На станке ЧПУ его ставят концевым выключателем или датчиком нулевой точки (home): он срабатывает, когда к нему подходит металлический флажок, упор или деталь каретки, без механического касания.
Как работает датчик
Катушка внутри корпуса создаёт переменное магнитное поле перед чувствительной поверхностью. Когда в это поле входит металл, в нём наводятся вихревые токи, генератор датчика теряет энергию, и схема переключает выход. Дистанция срабатывания 4 мм указана для стальной мишени; алюминий, латунь и медь датчик замечает на меньшем расстоянии, а пластик, дерево и стекло не замечает совсем. Касания нет, поэтому нет и механического износа, а пыль и древесная стружка не мешают работе так, как механическому концевику.
Подключение
У датчика три провода: коричневый: плюс питания, синий: 0 В (минус), чёрный: сигнальный выход. Питание 10-30 В постоянного тока. Выход PNP: при появлении металла транзистор подаёт на чёрный провод плюс питания. Такой датчик подключают к входам, которые срабатывают от положительного сигнала, например к входам ПЛК на 24 В. На вход с логикой 5 В или 3.3 В сигнал PNP напрямую не подают, нужен делитель напряжения или оптрон. Минус питания датчика соединяют с общим проводом контроллера.
Нормально открытый (NO) контакт означает, что без металла выход выключен, а когда металл входит в зону срабатывания, выход включается. Обрыв провода у такого датчика контроллер воспринимает как отсутствие сигнала.
Установка
Корпус крепят двумя винтами через отверстия, расположенные по краям. Если сделать в кронштейне паз вместо круглых отверстий, датчик можно сдвигать и точно выставлять зазор до металлического флажка на подвижной части. Кабель на подвижной части ведут в кабель-канале.
