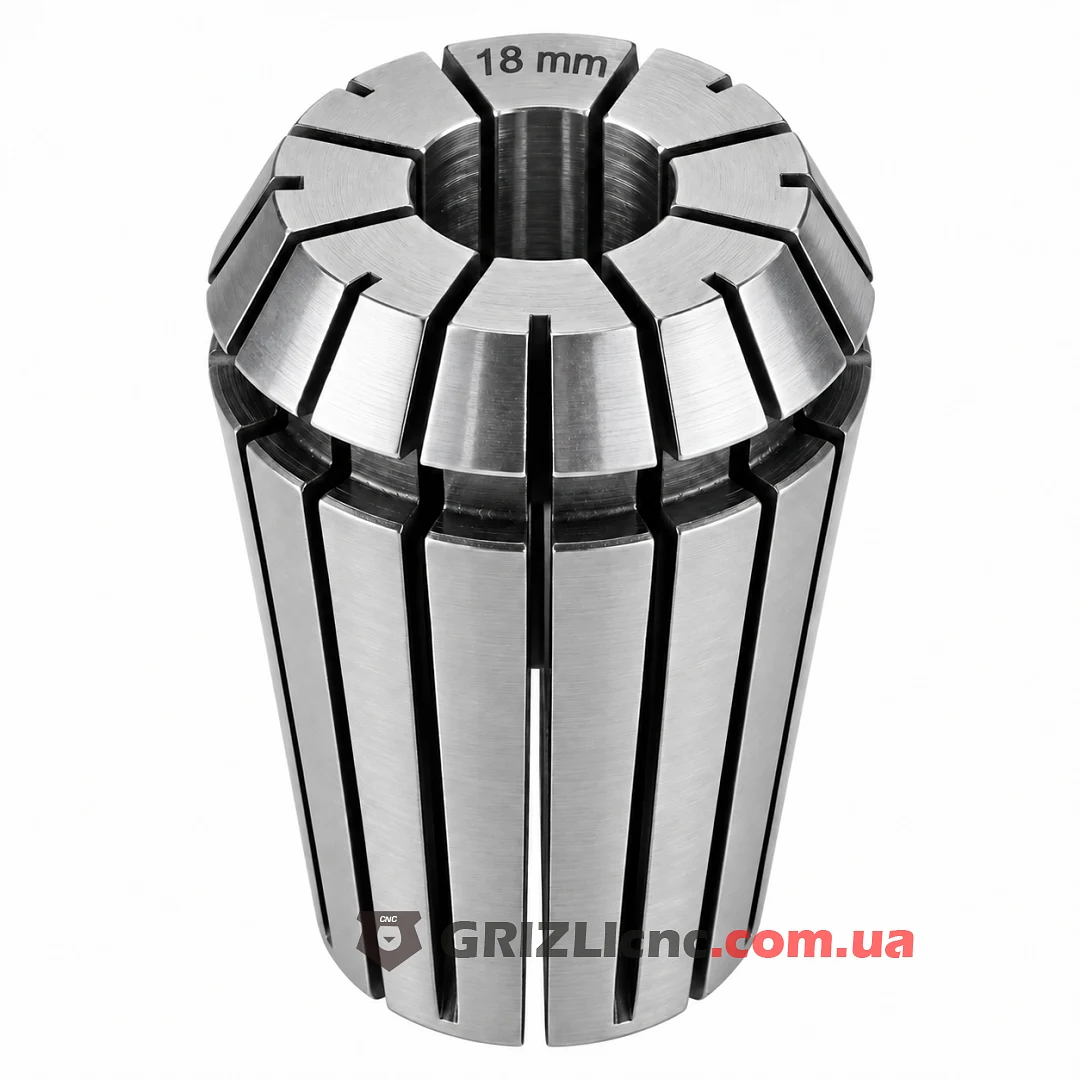

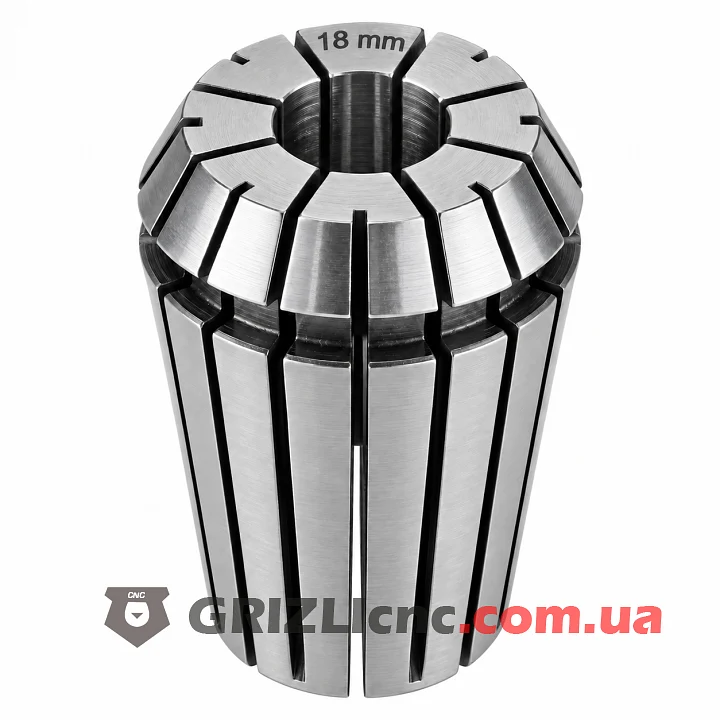

Цанга ER25 18 мм рассчитана на хвостовик 18 мм. Это цанга увеличенного размера: по DIN 6499 наибольший хвостовик серии ER25 равен 16 мм, а у этой цанги отверстие 18 мм. Её берут под конкретный инструмент и ставят для концевых фрез и инструмента с хвостовиком 18 мм. Наружный конус 8° и канавка под эксцентриковое кольцо гайки такие же, как у стандартных цанг ER25, поэтому цанга встаёт в тот же вал и ту же гайку.
Совместимость
Цанга подходит к валу или патрону с конусом ER25, это валы шпинделей 5.5 кВт с корпусом 125 мм и цанговых патронов ER25. Размеры цанги 26 x 34 мм одинаковы у всех производителей, поэтому гайку и цангу можно брать от разных поставщиков. Наибольший хвостовик серии ER25 по DIN 6499 равен 16 мм.
Под эту цангу берут инструмент с хвостовиком ровно 18 мм: точнее всего цанга держит хвостовик своего номинала. Перед работой проверяют, что хвостовик проходит через гайку и за цангу в вал на нужную глубину.
Установка и затяжка
Цангу сначала защёлкивают в гайку до щелчка, затем гайку наворачивают на вал, вставляют фрезу и затягивают ключом. Хвостовик вводят не меньше чем на 22.7 мм, это две трети длины цанги. Типовые моменты затяжки задают для стандартного ряда ER25, а цанга 18 мм больше него, поэтому гайку затягивают штатным ключом без удлинителя.
Точность и уход
Заявленное биение цанги 0.015 мм. По DIN 6499 биение проверяют на оправке у торца цанги и на расстоянии 4 диаметров, для хвостовика 18 мм это 72 мм от торца. Конус цанги и вала протирают от пыли перед каждой установкой, а цангу со следами проворота меняют.
