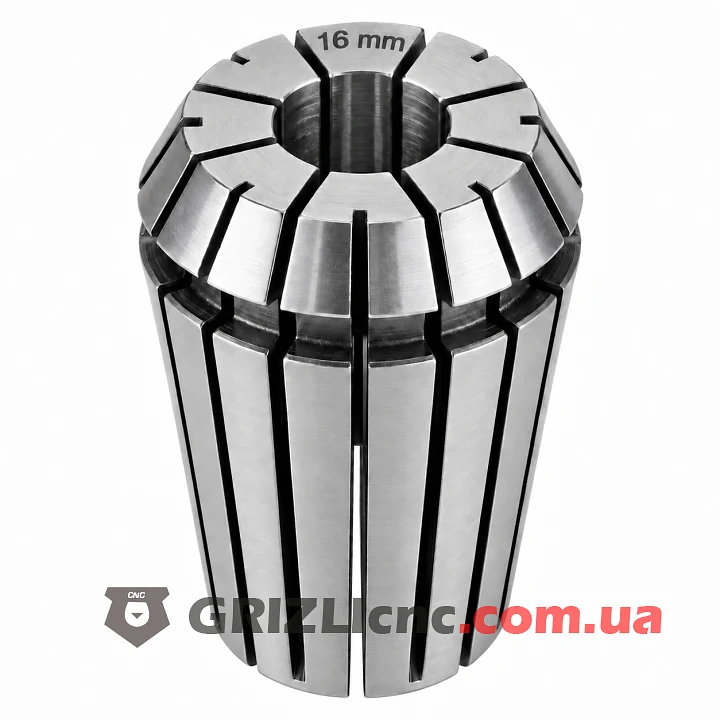

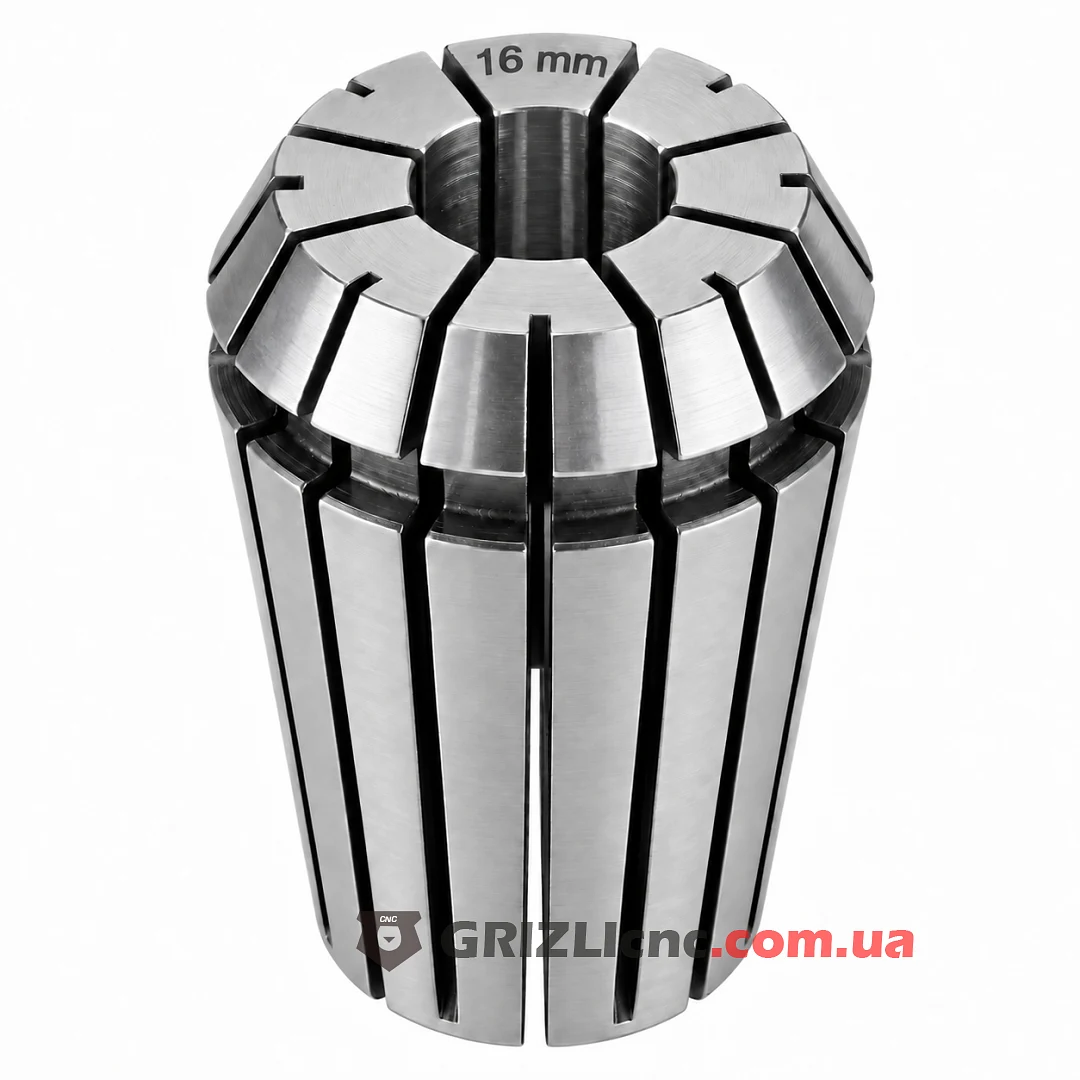

Цанга ER25 на 16 мм зажимает в шпинделе фрезерного станка ЧПУ хвостовик от 15 до 16 мм. Это стандартная разрезная цанга ER по DIN 6499 с наружным конусом 8°, она подходит к любому валу и цанговому патрону с конусом ER25 и к гайке ER25. Подходит для концевых фрез большого диаметра и фрез для выравнивания поверхности с хвостовиком 16 мм.
Хвостовик 15.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 16 мм. Хвостовик от 14 до 15 мм не попадает ни в эту цангу, ни в цангу 14 мм, для него берут цангу промежуточного размера.
Совместимость
Цанга подходит к валу или патрону с конусом ER25, это валы шпинделей 5.5 кВт с корпусом 125 мм и цанговых патронов ER25. Размеры цанги 26 x 34 мм одинаковы у всех производителей, поэтому гайку и цангу можно брать от разных поставщиков. Наибольший хвостовик серии ER25 по DIN 6499 равен 16 мм.
Установка и затяжка
Цангу сначала защёлкивают в гайку до щелчка, затем гайку наворачивают на вал, вставляют фрезу и затягивают ключом. Хвостовик вводят не меньше чем на 22.7 мм, это две трети длины цанги. Типовой момент затяжки стандартной гайки ER25 для хвостовика 16 мм: 104 Н·м.
Уход
Перед установкой с цанги сдувают стружку и протирают её наружный конус: пыль в конусе даёт биение сильнее, чем допуск самой цанги, заявленный 0.015 мм. Хранят цангу ER25 16 мм в держателе, отдельно от других цанг, чтобы не забить лепестки.
