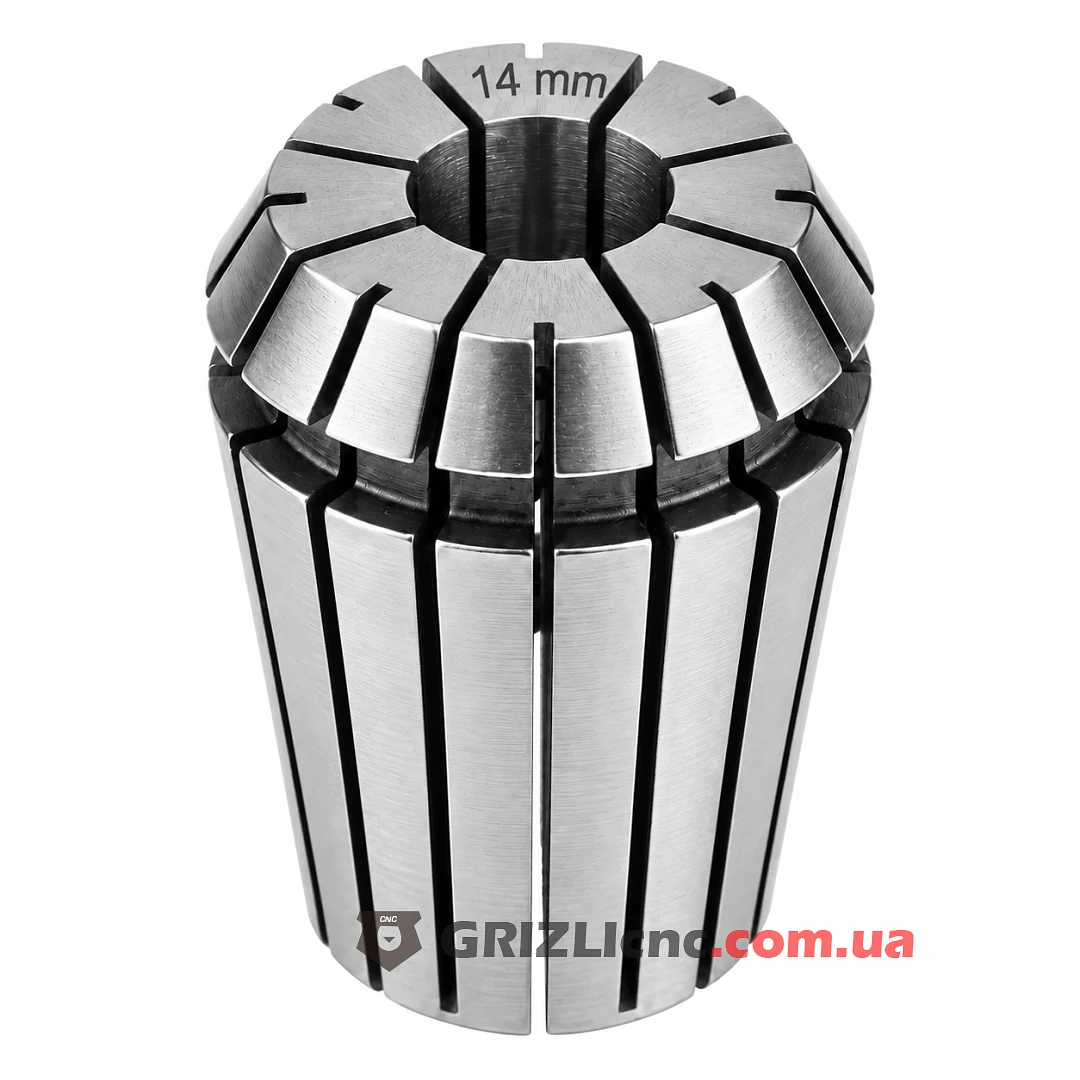

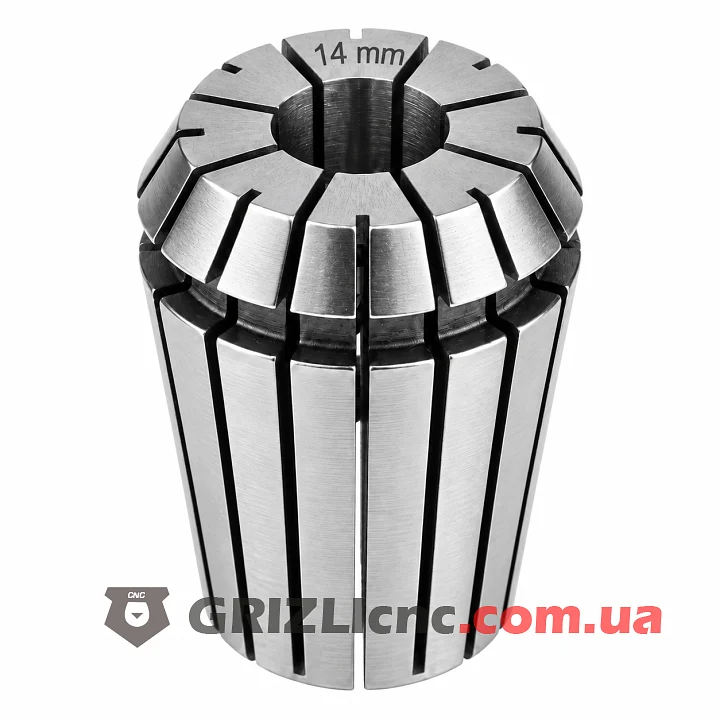

Под хвостовик 14 мм в шпинделе с конусом ER25 ставят цангу ER25 14 мм. Она сжимается по всей длине и держит хвостовик от 13 до 14 мм, точнее всего на номинале 14 мм. Её ставят для концевых фрез и сверл с хвостовиком 14 мм.
Для каких шпинделей
Цанги ER25 ставят в валы шпинделей 5.5 кВт с корпусом 125 мм и цанговых патронов ER25. Серия ER25 рассчитана на хвостовики до 16 мм по DIN 6499, наружный диаметр цанги 26 мм, длина 34 мм. Серию цанги определяют по шпинделю: цанга другой серии в конус не встанет.
Установка и затяжка
Цангу сначала защёлкивают в гайку до щелчка, затем гайку наворачивают на вал, вставляют фрезу и затягивают ключом. Хвостовик вводят не меньше чем на 22.7 мм, это две трети длины цанги. Типовой момент затяжки стандартной гайки ER25 для хвостовика 14 мм: 104 Н·м.
Хвостовик 13.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 14 мм. Хвостовик от 12.7 до 13 мм не попадает ни в эту цангу, ни в цангу 12.7 мм, для него берут цангу промежуточного размера.
Точность и уход
Заявленное биение цанги 0.015 мм. По DIN 6499 биение проверяют на оправке у торца цанги и на расстоянии 4 диаметров, для хвостовика 14 мм это 56 мм от торца. Конус цанги и вала протирают от пыли перед каждой установкой, а цангу со следами проворота меняют.
