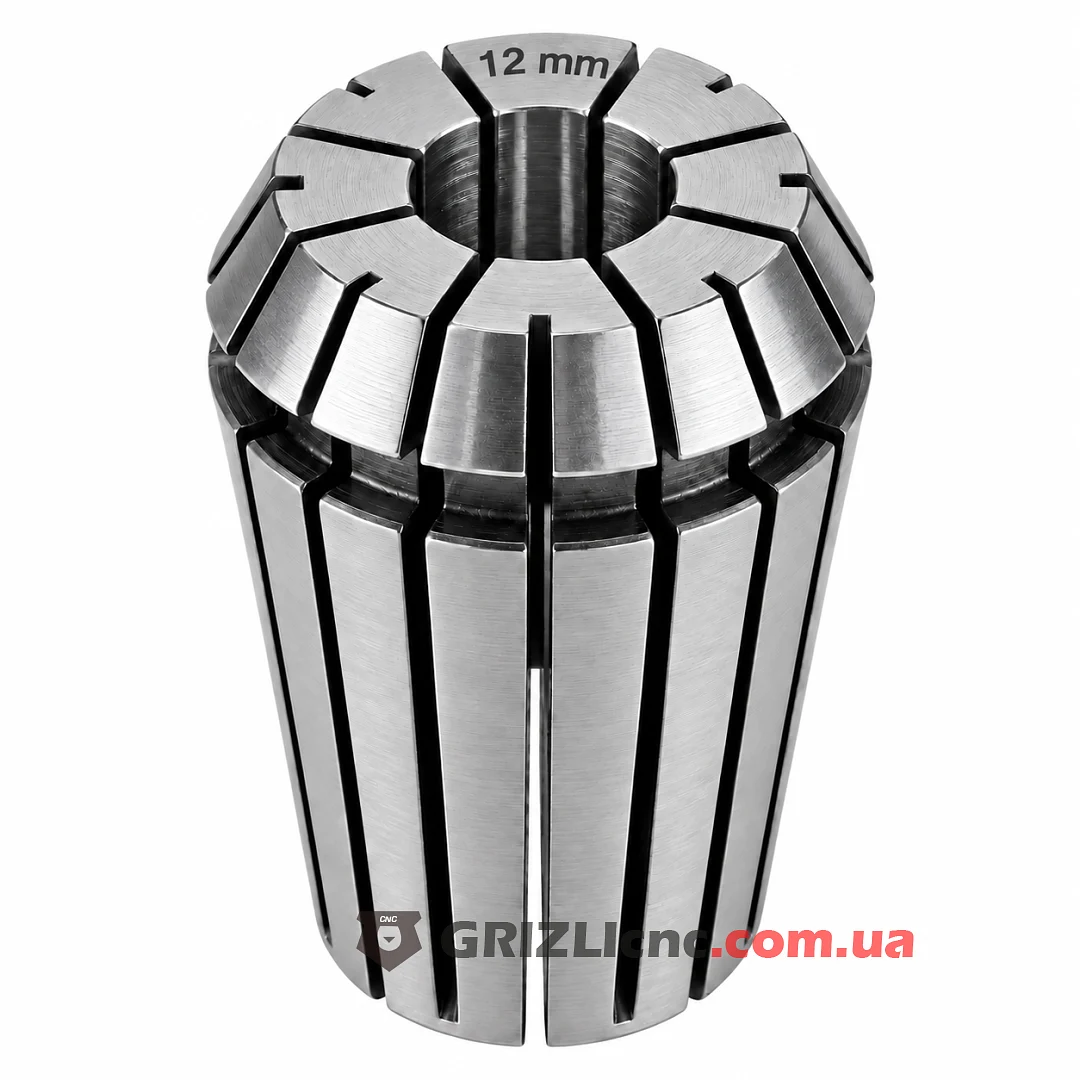

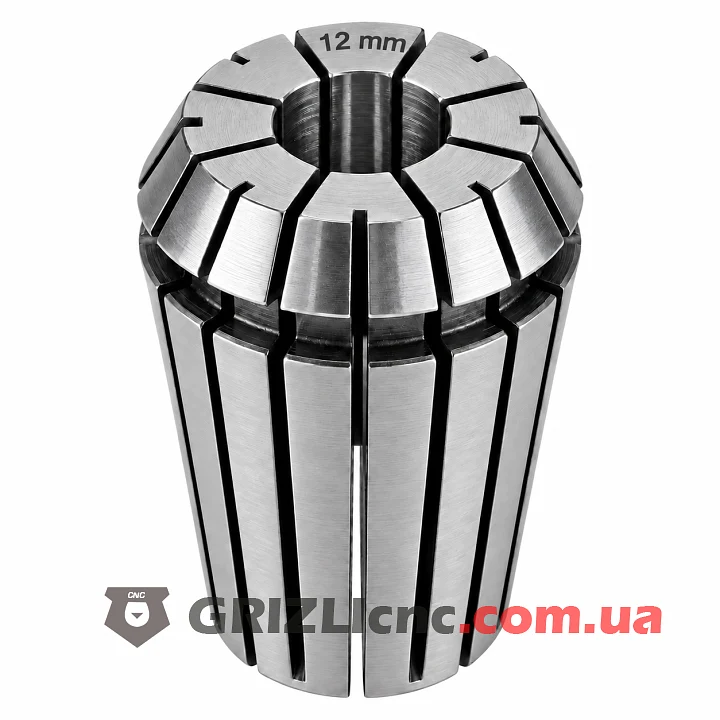

Цанга ER25 на 12 мм зажимает в шпинделе фрезерного станка ЧПУ хвостовик от 11 до 12 мм. Это стандартная разрезная цанга ER по DIN 6499 с наружным конусом 8°, она подходит к любому валу и цанговому патрону с конусом ER25 и к гайке ER25. Подходит для фасонных фрез по дереву и концевых фрез с хвостовиком 12 мм.
Хвостовик 11.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 12 мм. Хвостовик от 10 до 11 мм не попадает ни в эту цангу, ни в цангу 10 мм, для него берут цангу промежуточного размера.
Для каких шпинделей
Цанги ER25 ставят в валы шпинделей 5.5 кВт с корпусом 125 мм и цанговых патронов ER25. Серия ER25 рассчитана на хвостовики до 16 мм по DIN 6499, наружный диаметр цанги 26 мм, длина 34 мм. Серию цанги определяют по шпинделю: цанга другой серии в конус не встанет.
Установка и затяжка
Цангу сначала защёлкивают в гайку до щелчка, затем гайку наворачивают на вал, вставляют фрезу и затягивают ключом. Хвостовик вводят не меньше чем на 22.7 мм, это две трети длины цанги. Типовой момент затяжки стандартной гайки ER25 для хвостовика 12 мм: 104 Н·м.
Биение и замена
Биение цанги по характеристикам 0.015 мм. Если на фрезе 12 мм биение больше, проверяют конус вала и гайку, затем меняют цангу. Цангу меняют и тогда, когда фреза проскальзывает при нормальной затяжке или на конусе видны натиры.
