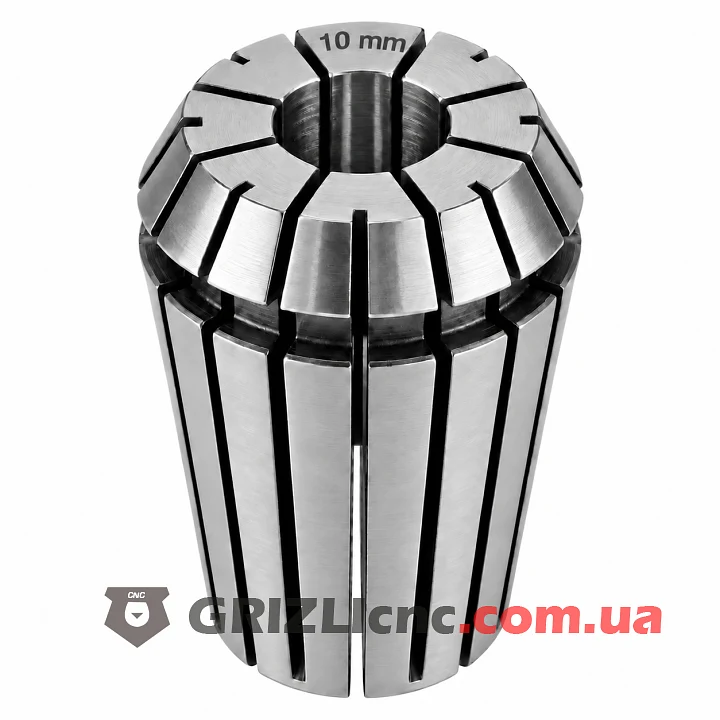

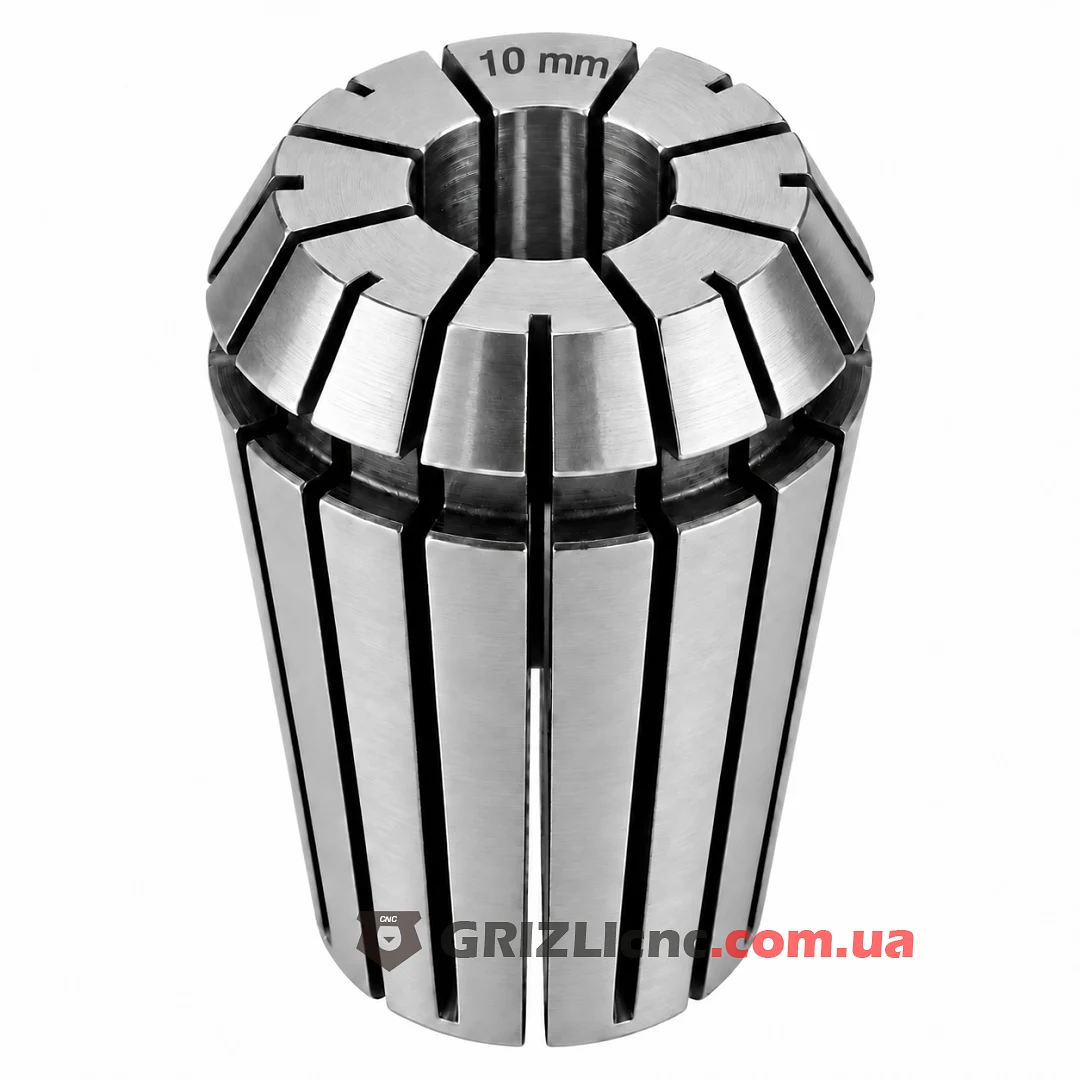

Под хвостовик 10 мм в шпинделе с конусом ER25 ставят цангу ER25 10 мм. Она сжимается по всей длине и держит хвостовик от 9 до 10 мм, точнее всего на номинале 10 мм. Её ставят для концевых фрез и сверл с хвостовиком 10 мм для глубоких пазов и выборки.
Хвостовик 9.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 10 мм. Хвостовик от 8 до 9 мм не попадает ни в эту цангу, ни в цангу 8 мм, для него берут цангу промежуточного размера.
Серия ER25
Серия ER25 стоит в конусах шпинделей 5.5 кВт с корпусом 125 мм и цанговых патронов ER25. Цанга этой серии имеет наружный диаметр 26 мм и длину 34 мм, а стандартный ряд DIN 6499 заканчивается на 16 мм. Перед заказом проверяют маркировку на гайке шпинделя.
Затяжка гайки
Перед затяжкой цанга должна стоять в гайке со щелчком, а хвостовик быть внутри цанги на 22.7 мм и глубже. Типовой момент затяжки стандартной гайки ER25 для хвостовика 10 мм: 104 Н·м. Без хвостовика гайку не затягивают: лепестки цанги сожмутся сильнее расчётного.
Точность и уход
Заявленное биение цанги 0.015 мм. По DIN 6499 биение проверяют на оправке у торца цанги и на расстоянии 4 диаметров, для хвостовика 10 мм это 40 мм от торца. Конус цанги и вала протирают от пыли перед каждой установкой, а цангу со следами проворота меняют.
