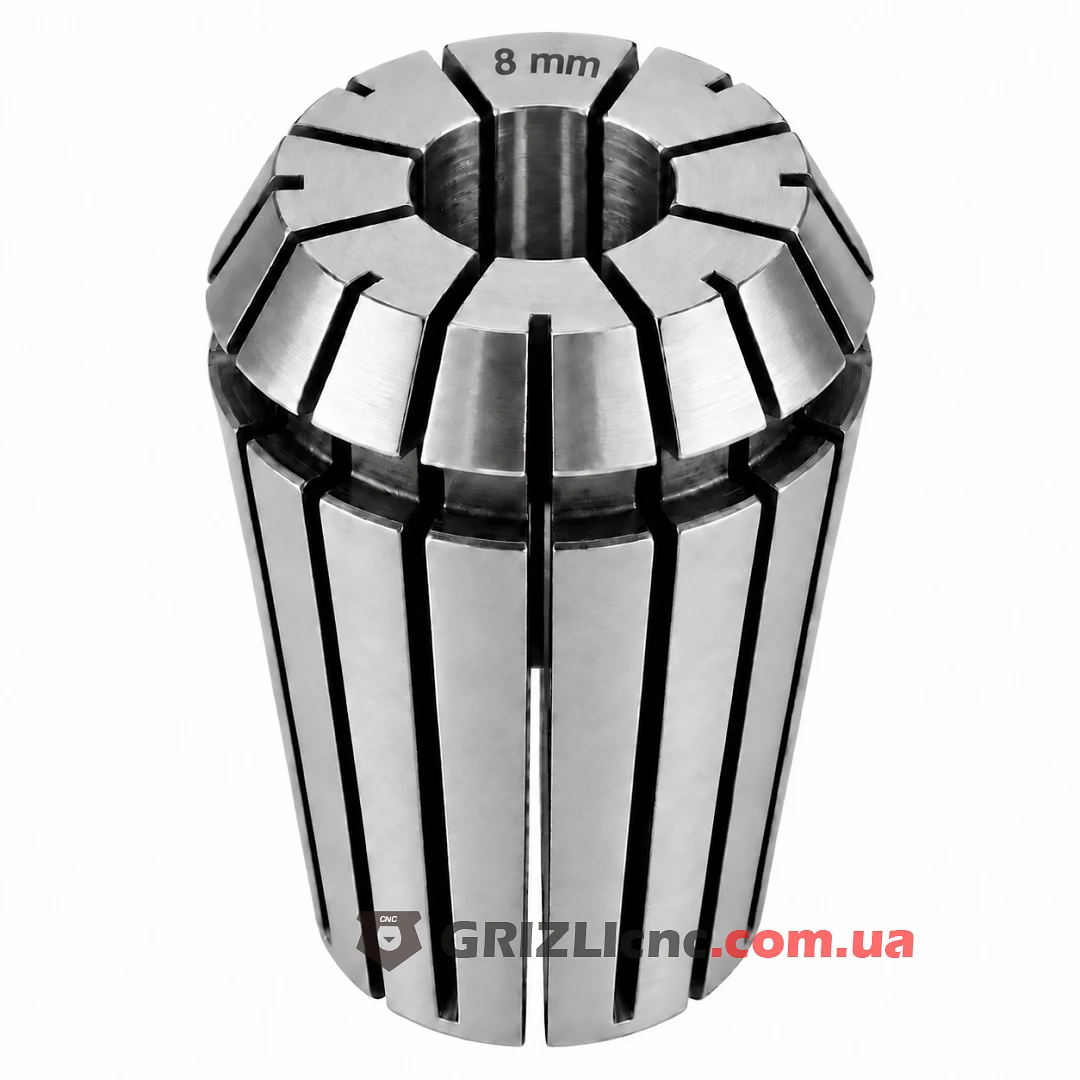

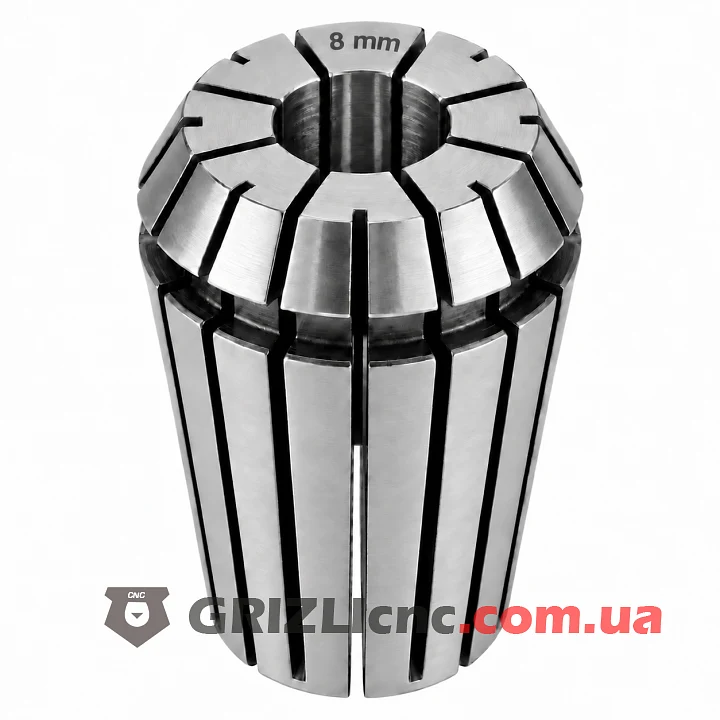

Цанга ER25 8 мм нужна, чтобы закрепить в шпинделе станка ЧПУ фрезу или сверло с хвостовиком 8 мм. Её диапазон зажима от 7 до 8 мм, а точнее всего она держит хвостовик ровно 8 мм. Цанга выполнена по стандарту DIN 6499 и встаёт в вал или патрон с конусом ER25 любого производителя.
Цанга подходит для фрез по дереву с хвостовиком 8 мм: пазовых, кромочных и фасонных, а также концевых фрез диаметром 8 мм.
Серия ER25
Серия ER25 стоит в конусах шпинделей 5.5 кВт с корпусом 125 мм и цанговых патронов ER25. Цанга этой серии имеет наружный диаметр 26 мм и длину 34 мм, а стандартный ряд DIN 6499 заканчивается на 16 мм. Перед заказом проверяют маркировку на гайке шпинделя.
Затяжка гайки
Перед затяжкой цанга должна стоять в гайке со щелчком, а хвостовик быть внутри цанги на 22.7 мм и глубже. Типовой момент затяжки стандартной гайки ER25 для хвостовика 8 мм: 104 Н·м. Без хвостовика гайку не затягивают: лепестки цанги сожмутся сильнее расчётного.
Хвостовик 7.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 8 мм. Хвостовик от 6 до 7 мм не попадает ни в эту цангу, ни в цангу 6 мм, для него берут цангу промежуточного размера.
Уход
Перед установкой с цанги сдувают стружку и протирают её наружный конус: пыль в конусе даёт биение сильнее, чем допуск самой цанги, заявленный 0.015 мм. Хранят цангу ER25 8 мм в держателе, отдельно от других цанг, чтобы не забить лепестки.
