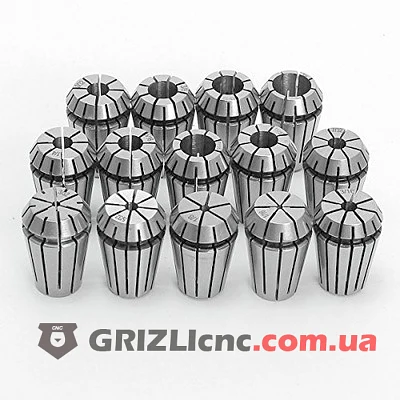

Цанга ER25 на 6 мм зажимает в шпинделе фрезерного станка ЧПУ хвостовик от 5 до 6 мм. Это стандартная разрезная цанга ER по DIN 6499 с наружным конусом 8°, она подходит к любому валу и цанговому патрону с конусом ER25 и к гайке ER25. Подходит для фрез с хвостовиком 6 мм: спиральных фрез для раскроя, 3D фрез и однозаходных фрез по алюминию.
Серия ER25
Серия ER25 стоит в конусах шпинделей 5.5 кВт с корпусом 125 мм и цанговых патронов ER25. Цанга этой серии имеет наружный диаметр 26 мм и длину 34 мм, а стандартный ряд DIN 6499 заканчивается на 16 мм. Перед заказом проверяют маркировку на гайке шпинделя.
Затяжка гайки
Перед затяжкой цанга должна стоять в гайке со щелчком, а хвостовик быть внутри цанги на 22.7 мм и глубже. Типовой момент затяжки стандартной гайки ER25 для хвостовика 6 мм: 80 Н·м. Без хвостовика гайку не затягивают: лепестки цанги сожмутся сильнее расчётного.
Хвостовик 5.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 6 мм. Хвостовики тоньше 5 мм держит цанга 5 мм.
Биение и замена
Биение цанги по характеристикам 0.015 мм. Если на фрезе 6 мм биение больше, проверяют конус вала и гайку, затем меняют цангу. Цангу меняют и тогда, когда фреза проскальзывает при нормальной затяжке или на конусе видны натиры.
