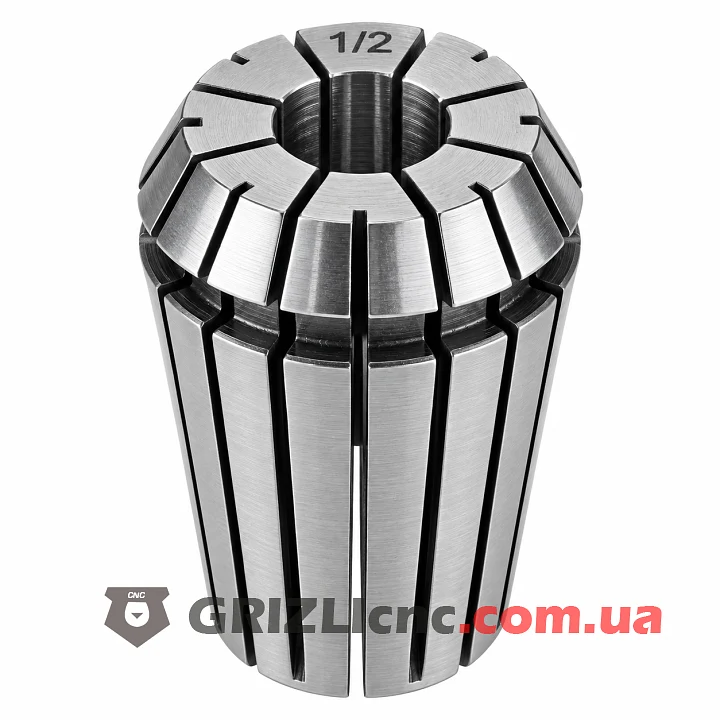

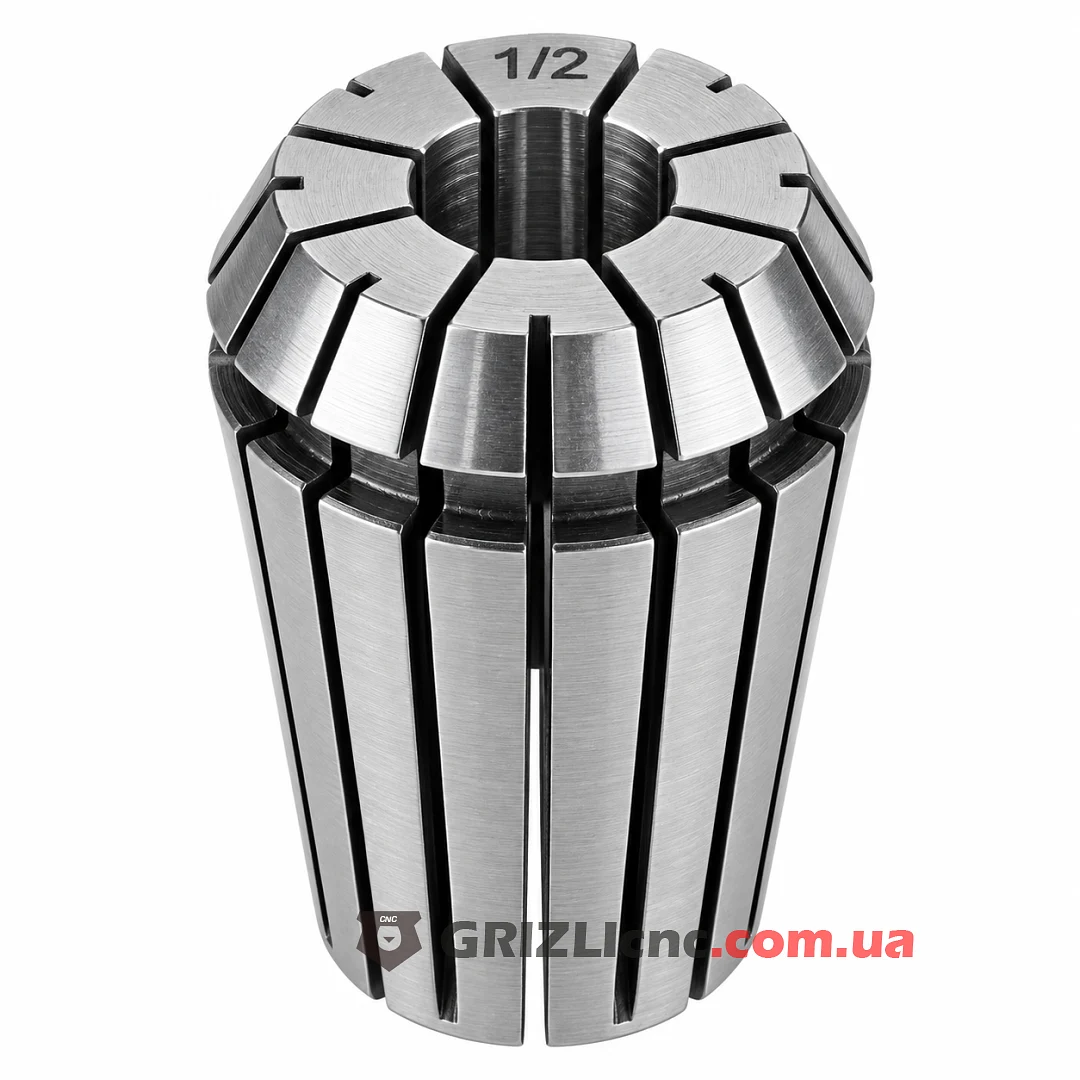

Цанга ER25 12.7 мм (1/2″) нужна, чтобы закрепить в шпинделе станка ЧПУ фрезу или сверло с хвостовиком 12.7 мм. Её диапазон зажима от 11.7 до 12.7 мм, а точнее всего она держит хвостовик ровно 12.7 мм. Цанга выполнена по стандарту DIN 6499 и встаёт в вал или патрон с конусом ER25 любого производителя.
Цанга подходит для фрез по дереву с дюймовым хвостовиком 12.7 мм (1/2″): фасонных, филёночных и пазовых фрез из наборов для ручного фрезера и фрез для выравнивания поверхности.
Размер 12.7 мм равен 1/2 дюйма. Метрическая цанга 12 мм такой хвостовик не примет, а цанга 13 мм зажмёт его у нижней границы диапазона с большим биением, поэтому под дюймовую фрезу нужна именно дюймовая цанга.
Для каких шпинделей
Цанги ER25 ставят в валы шпинделей 5.5 кВт с корпусом 125 мм и цанговых патронов ER25. Серия ER25 рассчитана на хвостовики до 16 мм по DIN 6499, наружный диаметр цанги 26 мм, длина 34 мм. Серию цанги определяют по шпинделю: цанга другой серии в конус не встанет.
Установка и затяжка
Цангу сначала защёлкивают в гайку до щелчка, затем гайку наворачивают на вал, вставляют фрезу и затягивают ключом. Хвостовик вводят не меньше чем на 22.7 мм, это две трети длины цанги. Типовой момент затяжки стандартной гайки ER25 для хвостовика 12.7 мм: 104 Н·м.
Хвостовик 12.2 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 12.7 мм. Хвостовики тоньше 11.7 мм держит цанга 12 мм.
Уход
Перед установкой с цанги сдувают стружку и протирают её наружный конус: пыль в конусе даёт биение сильнее, чем допуск самой цанги, заявленный 0.015 мм. Хранят цангу ER25 12.7 мм (1/2″) в держателе, отдельно от других цанг, чтобы не забить лепестки.
