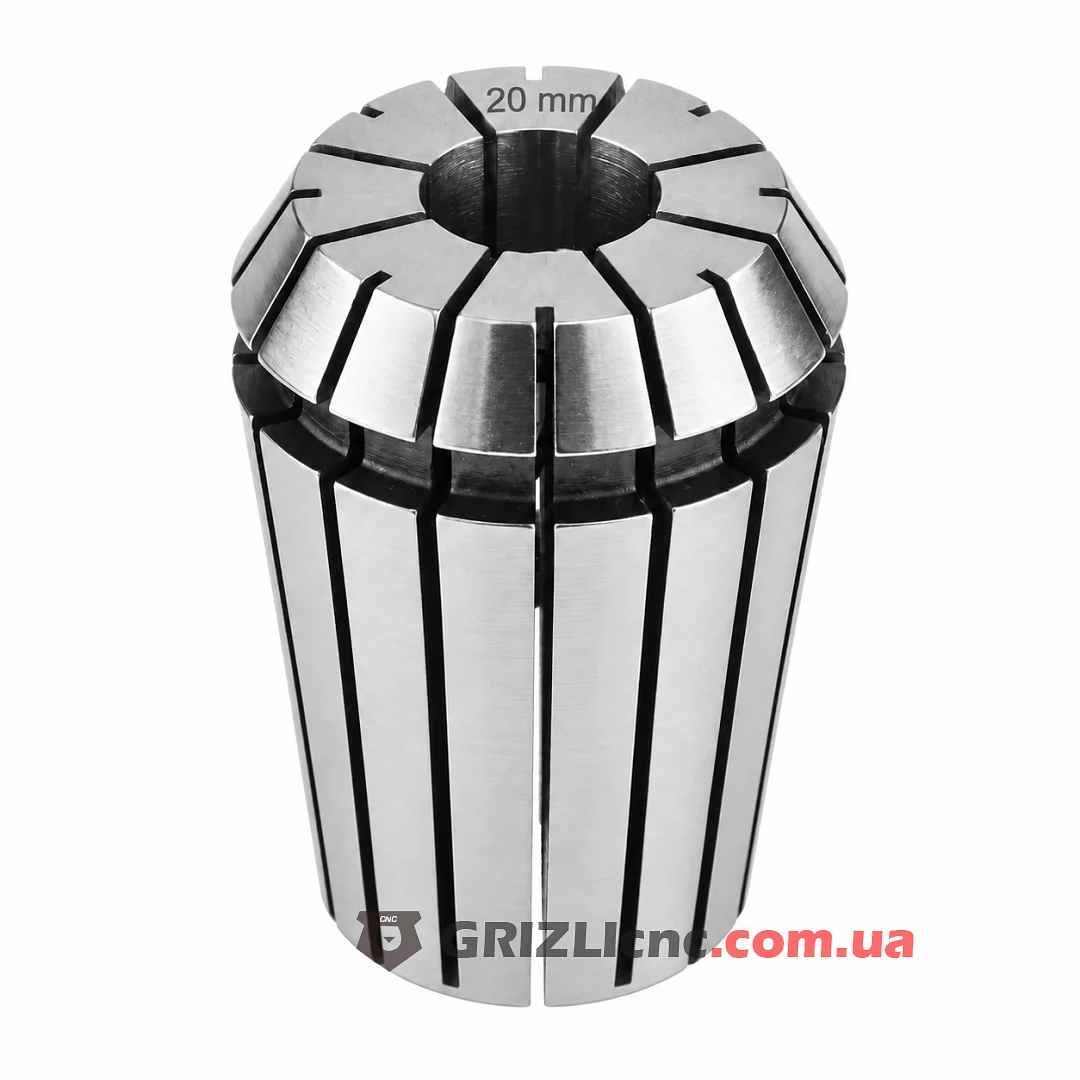

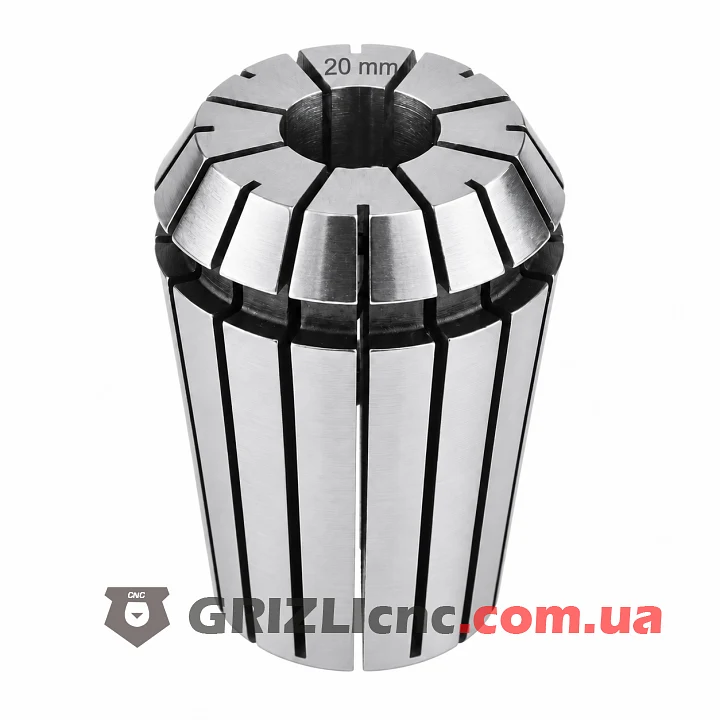

Цанга ER25 20 мм рассчитана на хвостовик 20 мм. Это цанга увеличенного размера: по DIN 6499 наибольший хвостовик серии ER25 равен 16 мм, а у этой цанги отверстие 20 мм. Её берут под конкретный инструмент и ставят для концевых фрез и инструмента с хвостовиком 20 мм. Наружный конус 8° и канавка под эксцентриковое кольцо гайки такие же, как у стандартных цанг ER25, поэтому цанга встаёт в тот же вал и ту же гайку.
Серия ER25
Серия ER25 стоит в конусах шпинделей 5.5 кВт с корпусом 125 мм и цанговых патронов ER25. Цанга этой серии имеет наружный диаметр 26 мм и длину 34 мм, а стандартный ряд DIN 6499 заканчивается на 16 мм. Перед заказом проверяют маркировку на гайке шпинделя.
Под эту цангу берут инструмент с хвостовиком ровно 20 мм: точнее всего цанга держит хвостовик своего номинала. Перед работой проверяют, что хвостовик проходит через гайку и за цангу в вал на нужную глубину.
Затяжка гайки
Перед затяжкой цанга должна стоять в гайке со щелчком, а хвостовик быть внутри цанги на 22.7 мм и глубже. Типовые моменты затяжки задают для стандартного ряда ER25, а цанга 20 мм больше него, поэтому гайку затягивают штатным ключом без удлинителя. Без хвостовика гайку не затягивают: лепестки цанги сожмутся сильнее расчётного.
Биение и замена
Биение цанги по характеристикам 0.015 мм. Если на фрезе 20 мм биение больше, проверяют конус вала и гайку, затем меняют цангу. Цангу меняют и тогда, когда фреза проскальзывает при нормальной затяжке или на конусе видны натиры.
