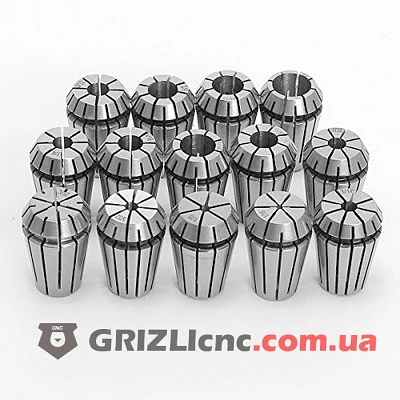

Цанга ER25 4 мм нужна, чтобы закрепить в шпинделе станка ЧПУ фрезу или сверло с хвостовиком 4 мм. Её диапазон зажима от 3 до 4 мм, а точнее всего она держит хвостовик ровно 4 мм. Цанга выполнена по стандарту DIN 6499 и встаёт в вал или патрон с конусом ER25 любого производителя.
Цанга подходит для фрез с хвостовиком 4 мм: двухзаходных спиральных, 3D фрез для рельефов и фрез кукуруза для печатных плат и текстолита.
Хвостовик 3.5 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 4 мм. Хвостовики тоньше 3 мм держит цанга 3.175 мм.
Совместимость
Цанга подходит к валу или патрону с конусом ER25, это валы шпинделей 5.5 кВт с корпусом 125 мм и цанговых патронов ER25. Размеры цанги 26 x 34 мм одинаковы у всех производителей, поэтому гайку и цангу можно брать от разных поставщиков. Наибольший хвостовик серии ER25 по DIN 6499 равен 16 мм.
Затяжка гайки
Перед затяжкой цанга должна стоять в гайке со щелчком, а хвостовик быть внутри цанги на 22.7 мм и глубже. Типовой момент затяжки стандартной гайки ER25 для хвостовика 4 мм: 56 Н·м. Без хвостовика гайку не затягивают: лепестки цанги сожмутся сильнее расчётного.
Биение и замена
Биение цанги по характеристикам 0.015 мм. Если на фрезе 4 мм биение больше, проверяют конус вала и гайку, затем меняют цангу. Цангу меняют и тогда, когда фреза проскальзывает при нормальной затяжке или на конусе видны натиры.
