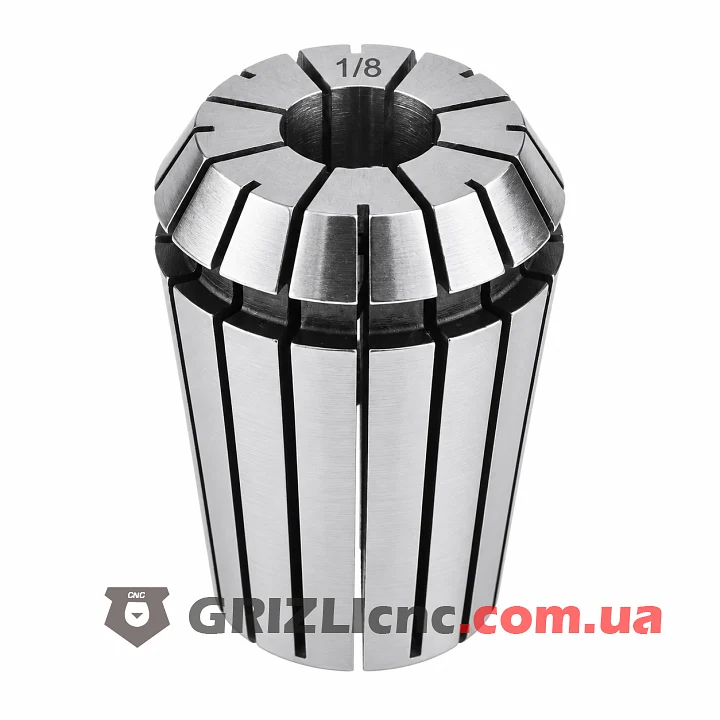

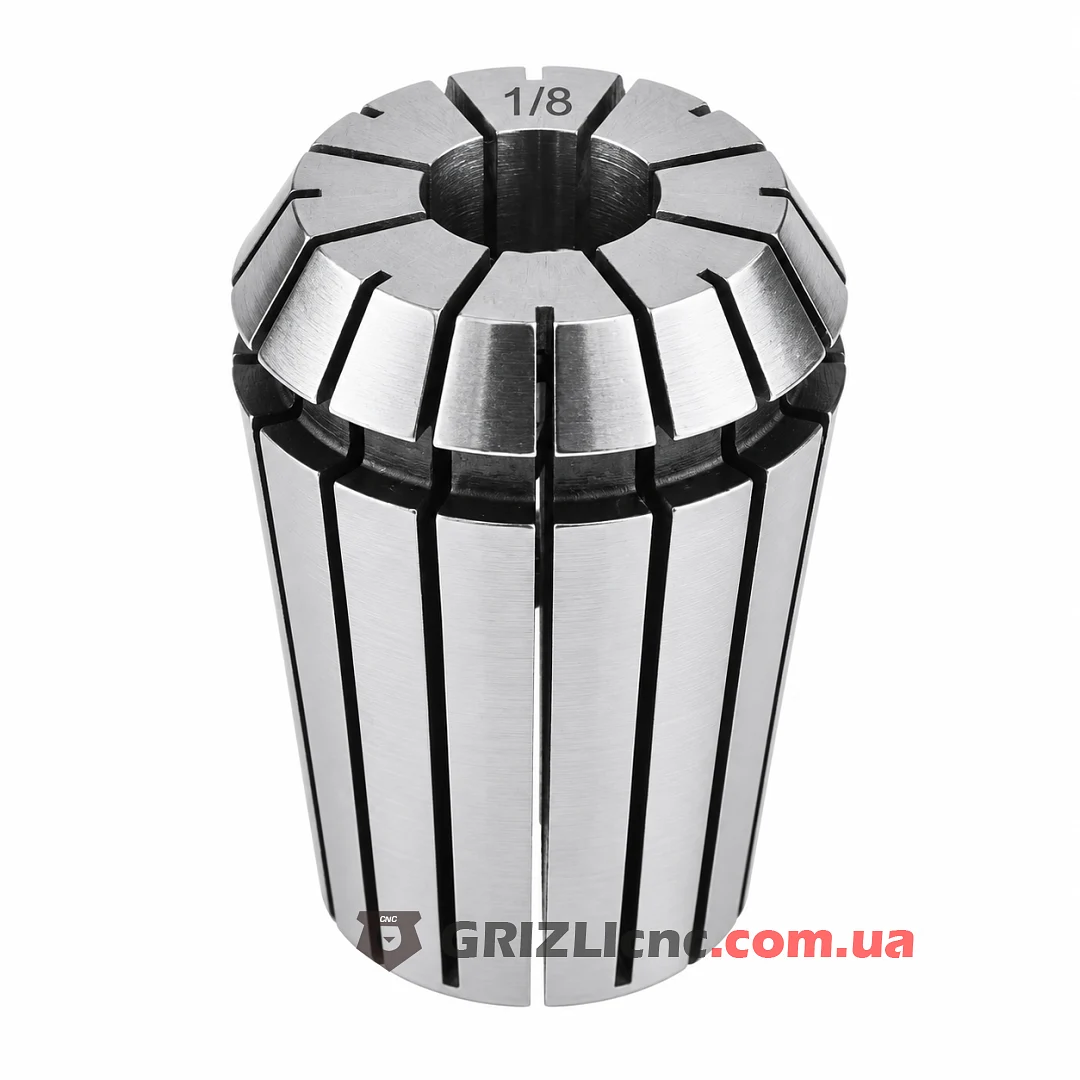

Цанга ER25 на 3.175 мм (1/8″) зажимает в шпинделе фрезерного станка ЧПУ хвостовик от 2.175 до 3.175 мм. Это стандартная разрезная цанга ER по DIN 6499 с наружным конусом 8°, она подходит к любому валу и цанговому патрону с конусом ER25 и к гайке ER25. Подходит для гравировальных фрез, фрез кукуруза и однозаходных спиральных фрез с хвостовиком 3.175 мм (1/8″) для фанеры, акрила, ПВХ и текстолита.
Размер 3.175 мм равен 1/8 дюйма. Этот хвостовик самый распространённый у фрез для небольших станков, поэтому цангу 3.175 мм держат в запасе в первую очередь.
Совместимость
Цанга подходит к валу или патрону с конусом ER25, это валы шпинделей 5.5 кВт с корпусом 125 мм и цанговых патронов ER25. Размеры цанги 26 x 34 мм одинаковы у всех производителей, поэтому гайку и цангу можно брать от разных поставщиков. Наибольший хвостовик серии ER25 по DIN 6499 равен 16 мм.
Затяжка гайки
Перед затяжкой цанга должна стоять в гайке со щелчком, а хвостовик быть внутри цанги на 22.7 мм и глубже. Типовой момент затяжки стандартной гайки ER25 для хвостовика 3.175 мм: 24 Н·м. Без хвостовика гайку не затягивают: лепестки цанги сожмутся сильнее расчётного.
Хвостовик 2.675 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 3.175 мм. Для хвостовиков тоньше 2.175 мм нужна цанга меньшего размера.
Точность и уход
Заявленное биение цанги 0.015 мм. По DIN 6499 биение проверяют на оправке у торца цанги и на расстоянии 4 диаметров, для хвостовика 3.175 мм это 12.7 мм от торца. Конус цанги и вала протирают от пыли перед каждой установкой, а цангу со следами проворота меняют.
