Високовольтний блок живлення MYJG50W 50 Вт для лазерного верстата CO2

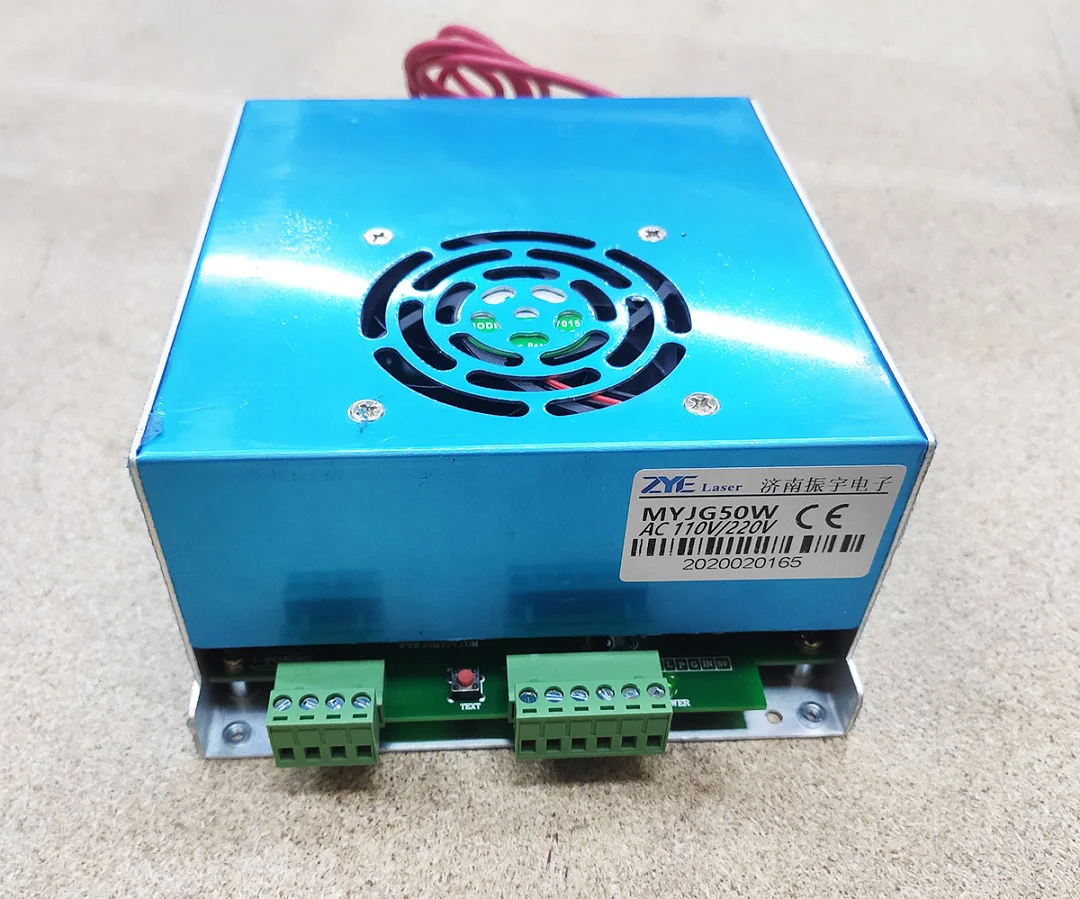

Високовольтний блок живлення MYJG50W випускає ZYE Laser. Виробник зазначає призначення блока: скляна лазерна трубка CO2 потужністю 50 Вт. На шильдику вказані модель MYJG50W, живлення AC 110V/220V і маркування CE.

Конструкція

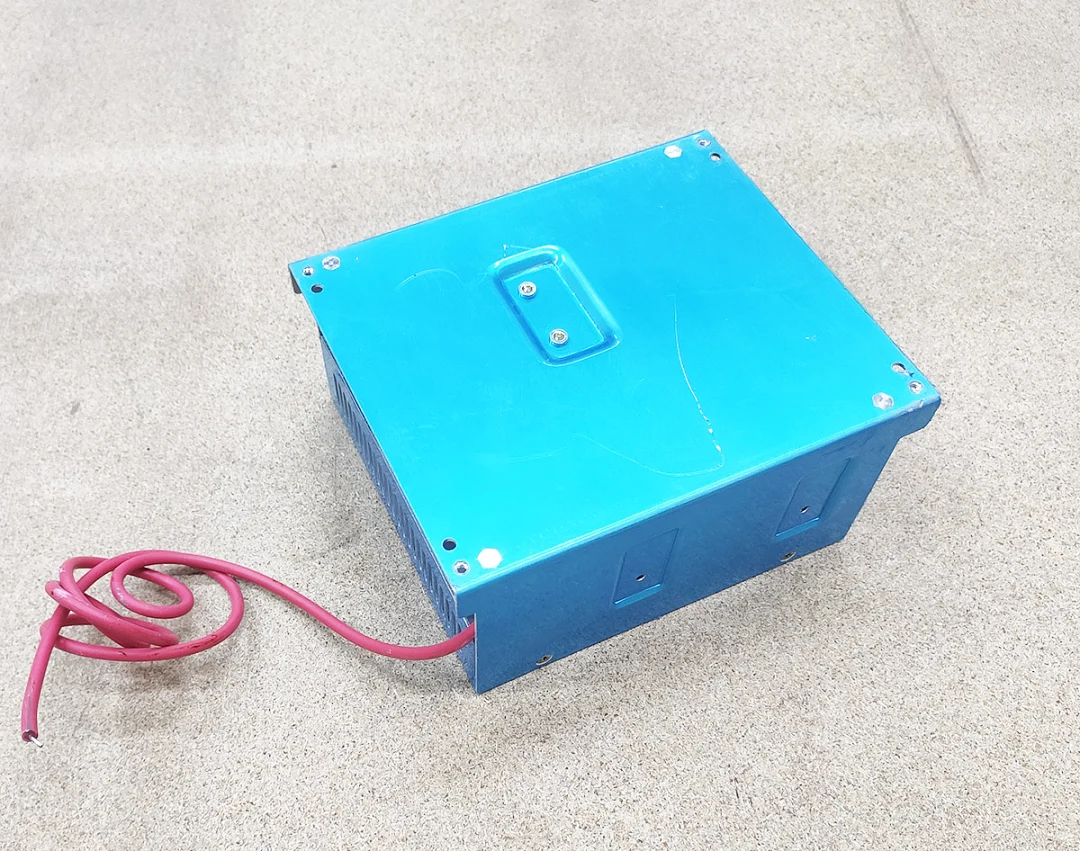

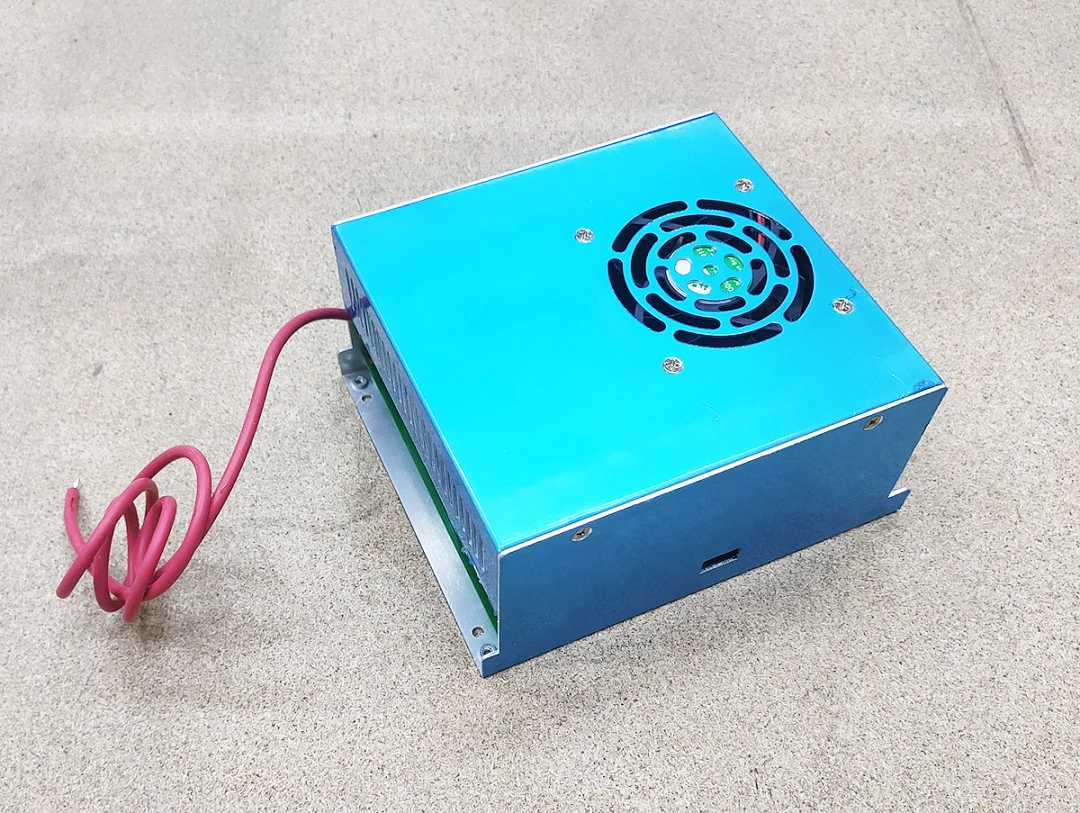

• Синій металевий корпус із вентилятором зверху.

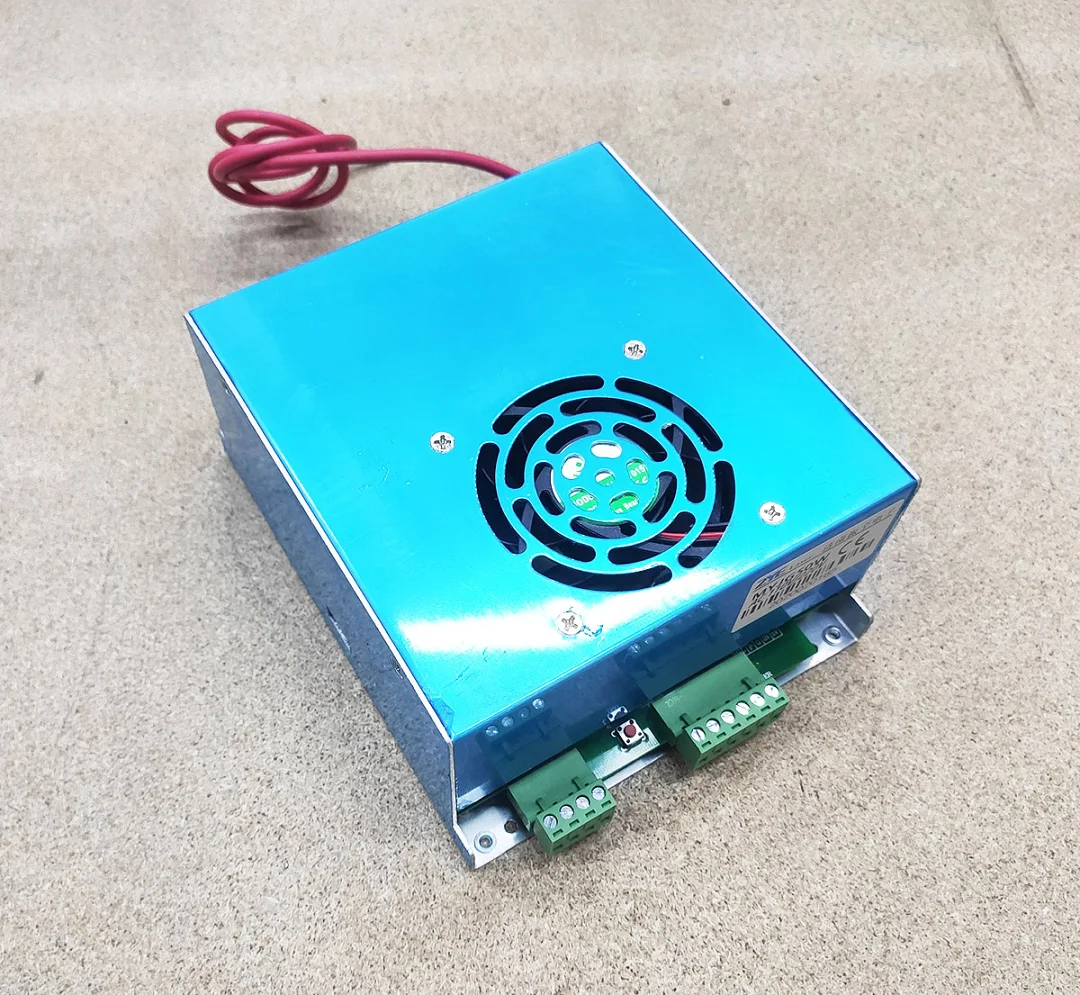

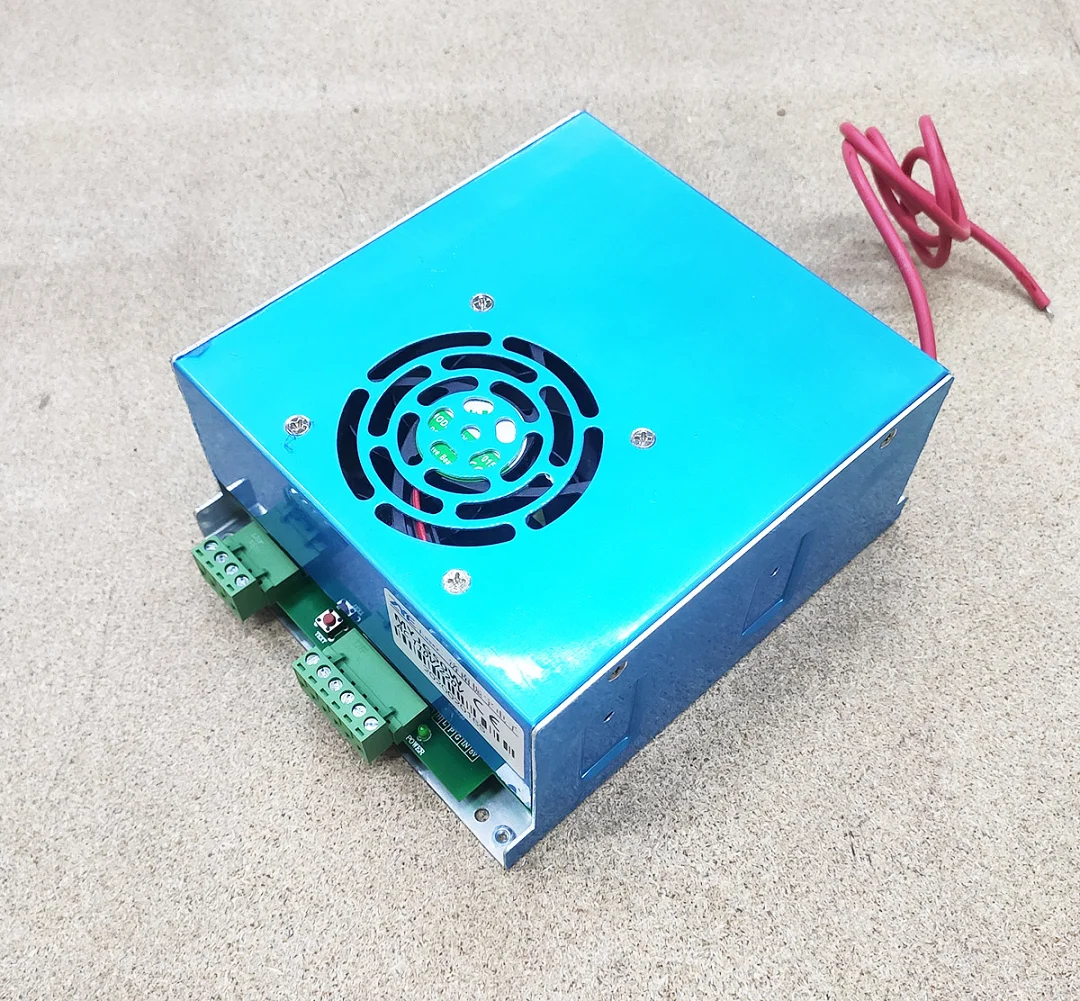

• Кнопка TEST.
• Чотириконтактна клемна колодка мережевого живлення.
• Шестиконтактна клемна колодка керування, на ній маркування L, P, G, IN, 5V.
• Дисплея і роз’єму RJ45 блок не має.

Дані виробника

• Призначення: скляна лазерна трубка CO2 потужністю 50 Вт.
• Ввімкнення лазера сигналом високого або низького рівня (TTL).
• Регулювання потужності аналоговим сигналом 0-5 В або ШІМ-сигналом.
• Вхід захисту для датчика протоку води.
• Охолодження вентилятором.

Підключення

• Усі підключення виконуйте при вимкненому живленні.
• Корпус блока з’єднайте із захисним заземленням.
• Високовольтний вихід блока підключається до анода (+) трубки, зворотний провід до катода (-).
• Під час налаштування не перевищуйте максимальний струм, зазначений у паспорті трубки.
