Высоковольтный блок питания MYJG50W 50 Вт для лазерного станка CO2

Высоковольтный блок питания MYJG50W выпускает ZYE Laser. Производитель указывает назначение блока: стеклянная лазерная трубка CO2 мощностью 50 Вт. На шильдике указаны модель MYJG50W, питание AC 110V/220V и маркировка CE.

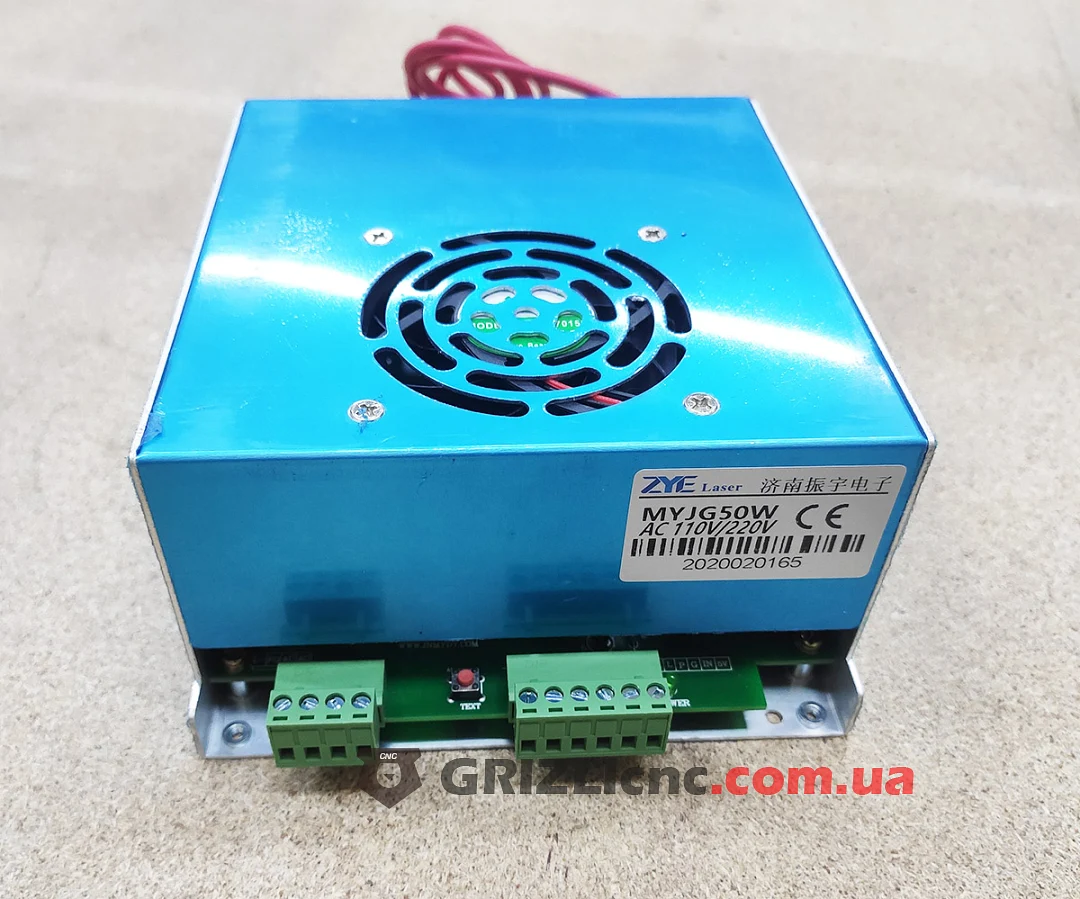

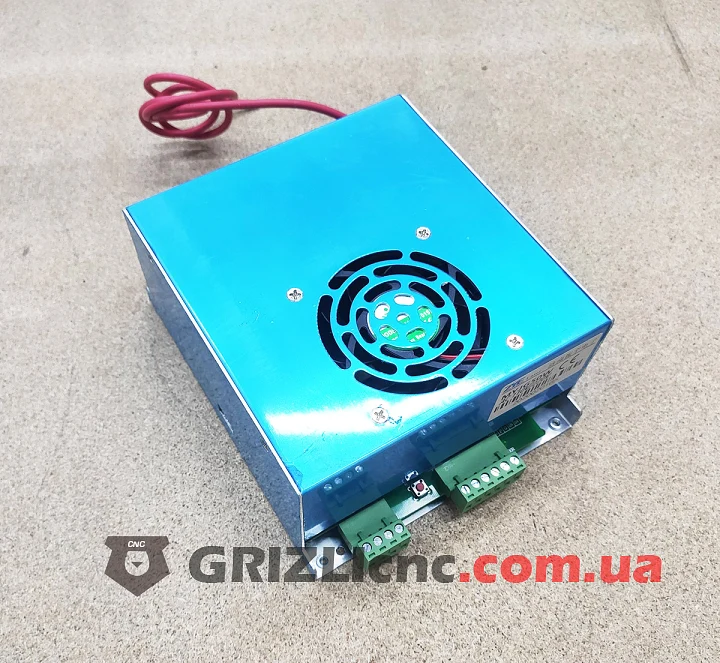

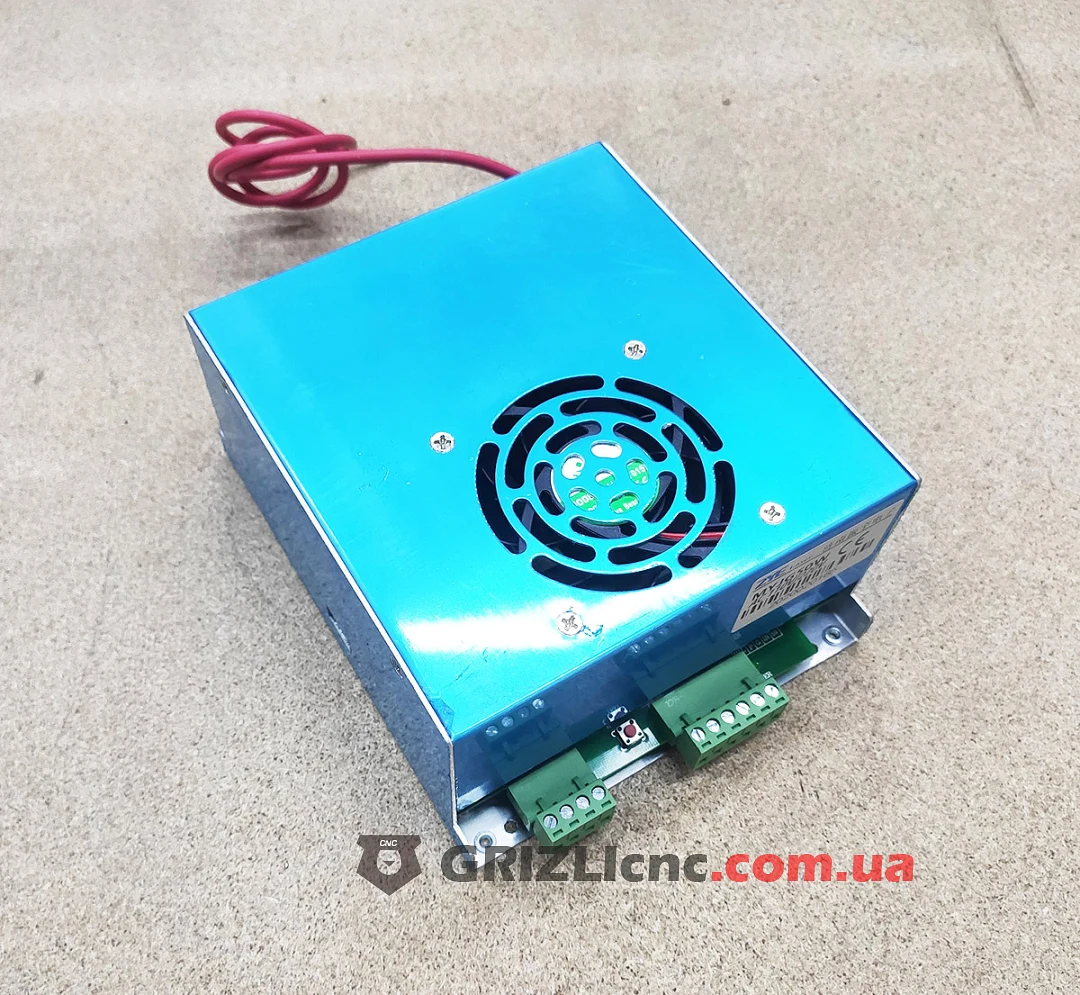

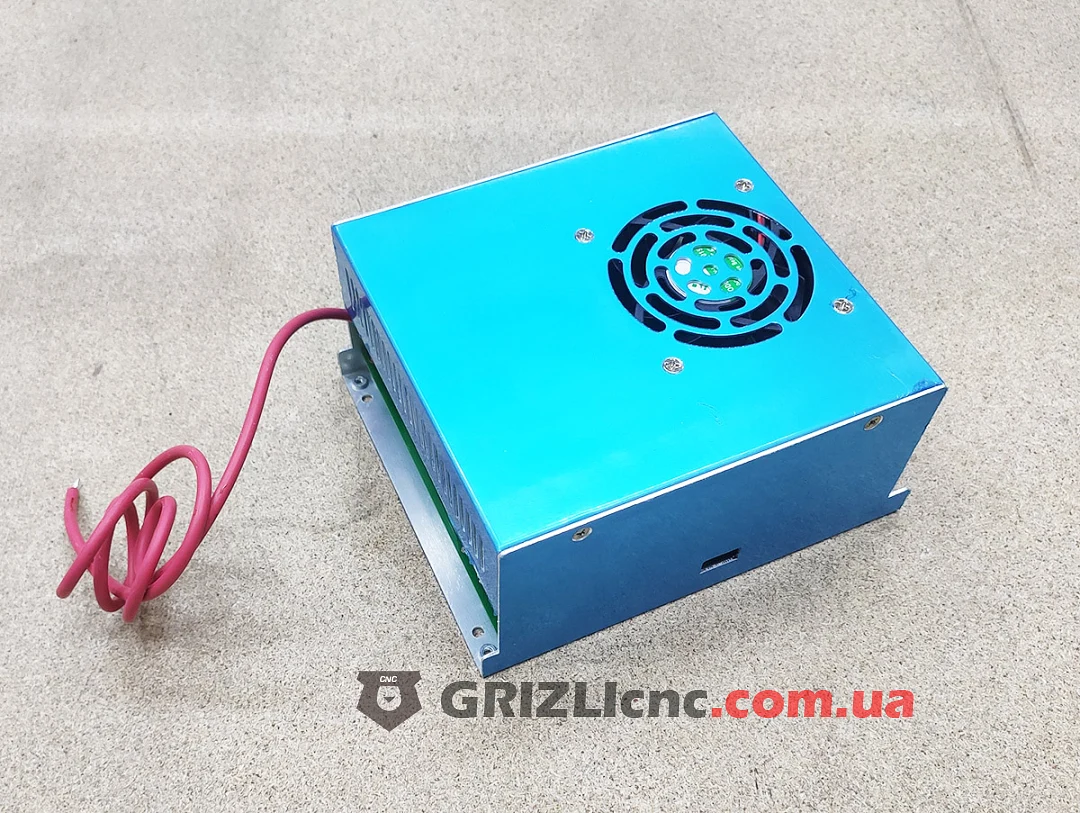

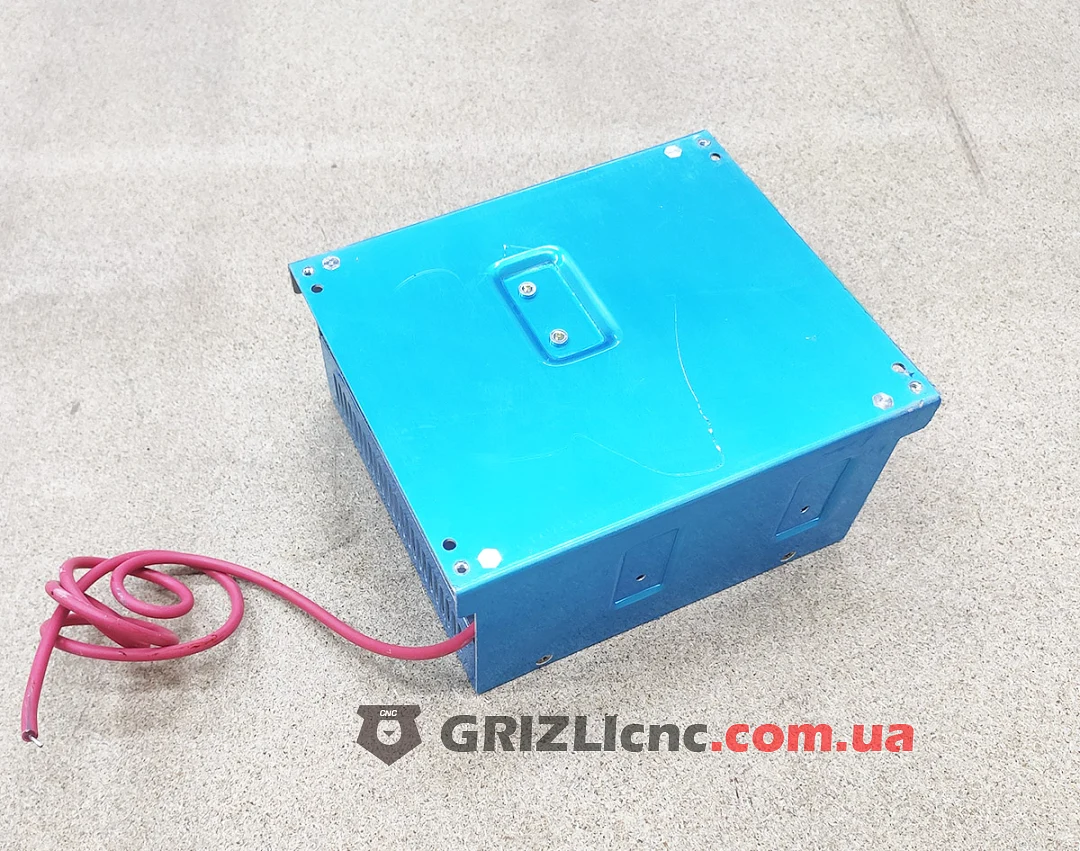

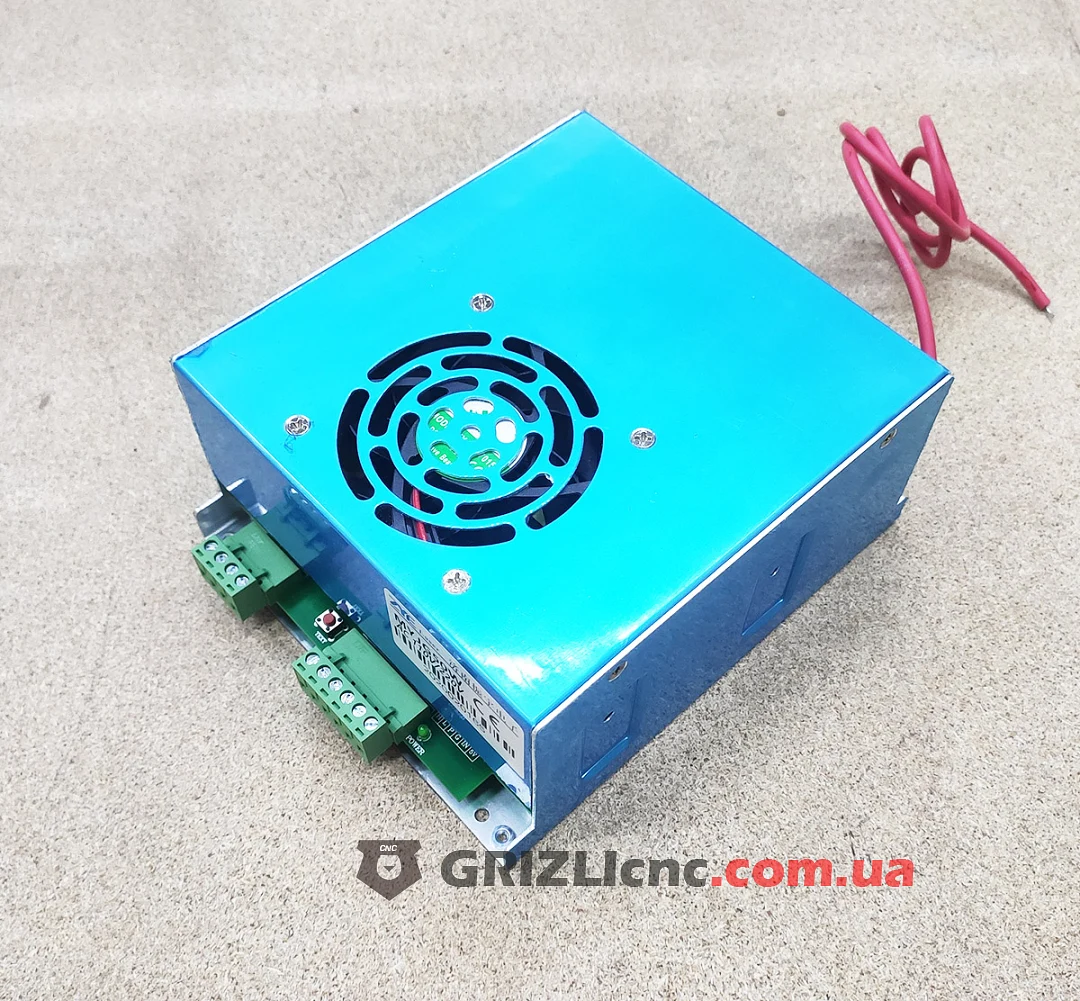

Конструкция

• Синий металлический корпус с вентилятором сверху.
• Кнопка TEST.
• Четырёхконтактная клеммная колодка сетевого питания.
• Шестиконтактная клеммная колодка управления, на ней маркировка L, P, G, IN, 5V.
• Дисплея и разъёма RJ45 у блока нет.

Данные производителя

• Назначение: стеклянная лазерная трубка CO2 мощностью 50 Вт.
• Включение лазера сигналом высокого или низкого уровня (TTL).
• Регулировка мощности аналоговым сигналом 0-5 В или ШИМ-сигналом.
• Вход защиты для датчика протока воды.
• Охлаждение вентилятором.

Подключение

• Все подключения выполняйте при отключённом питании.
• Корпус блока соедините с защитным заземлением.
• Высоковольтный выход блока подключается к аноду (+) трубки, обратный провод к катоду (-).
• При настройке не превышайте максимальный ток, указанный в паспорте трубки.
