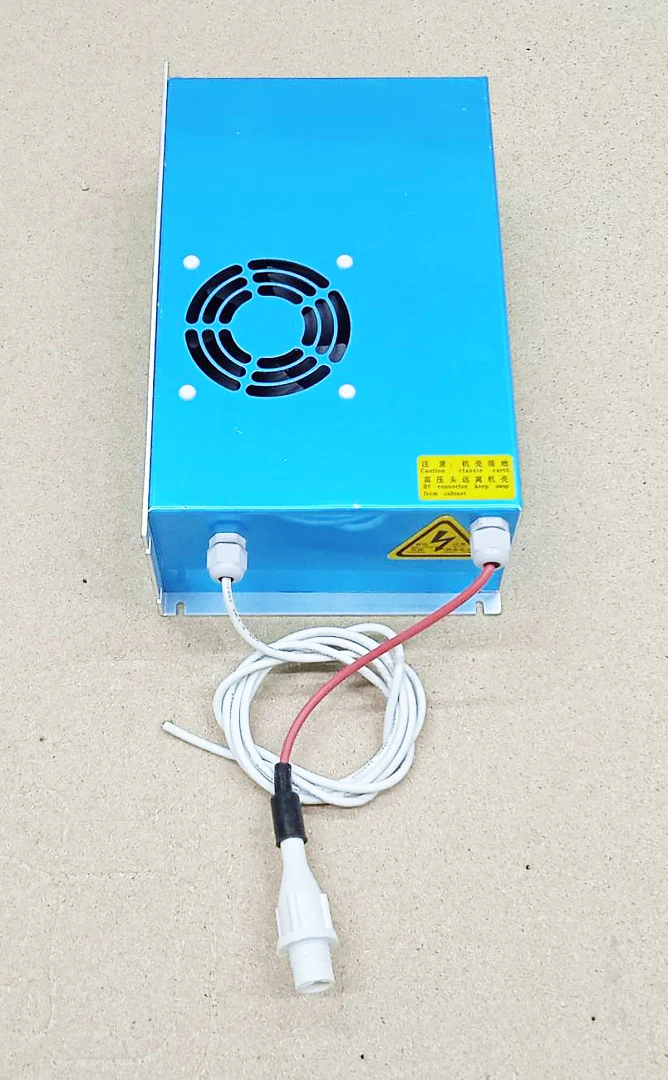

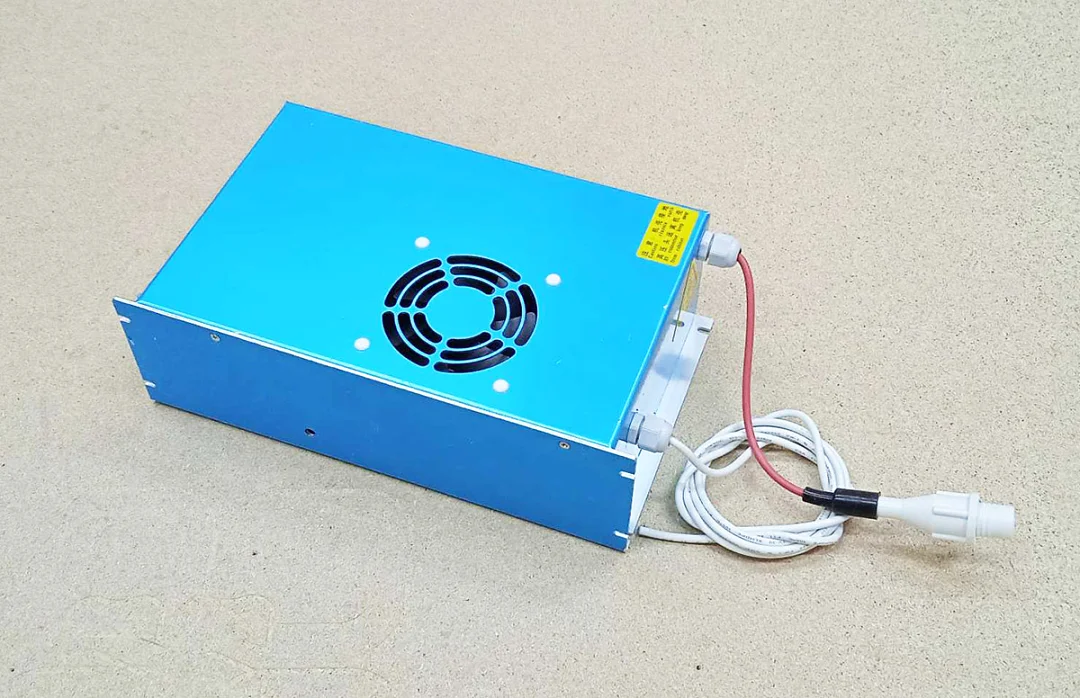

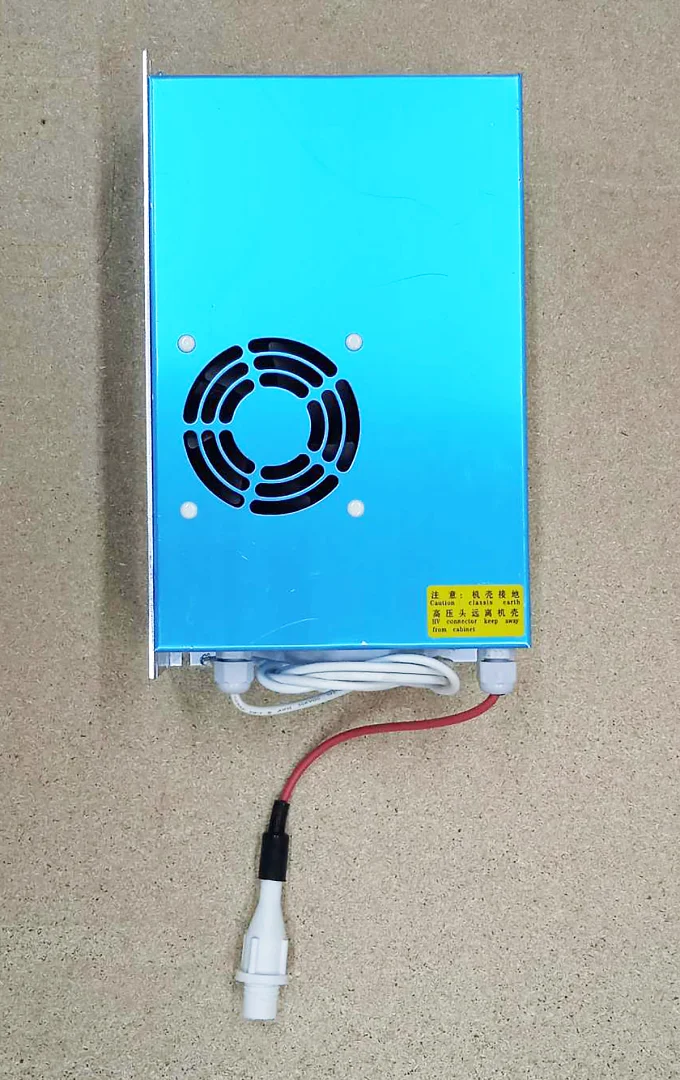

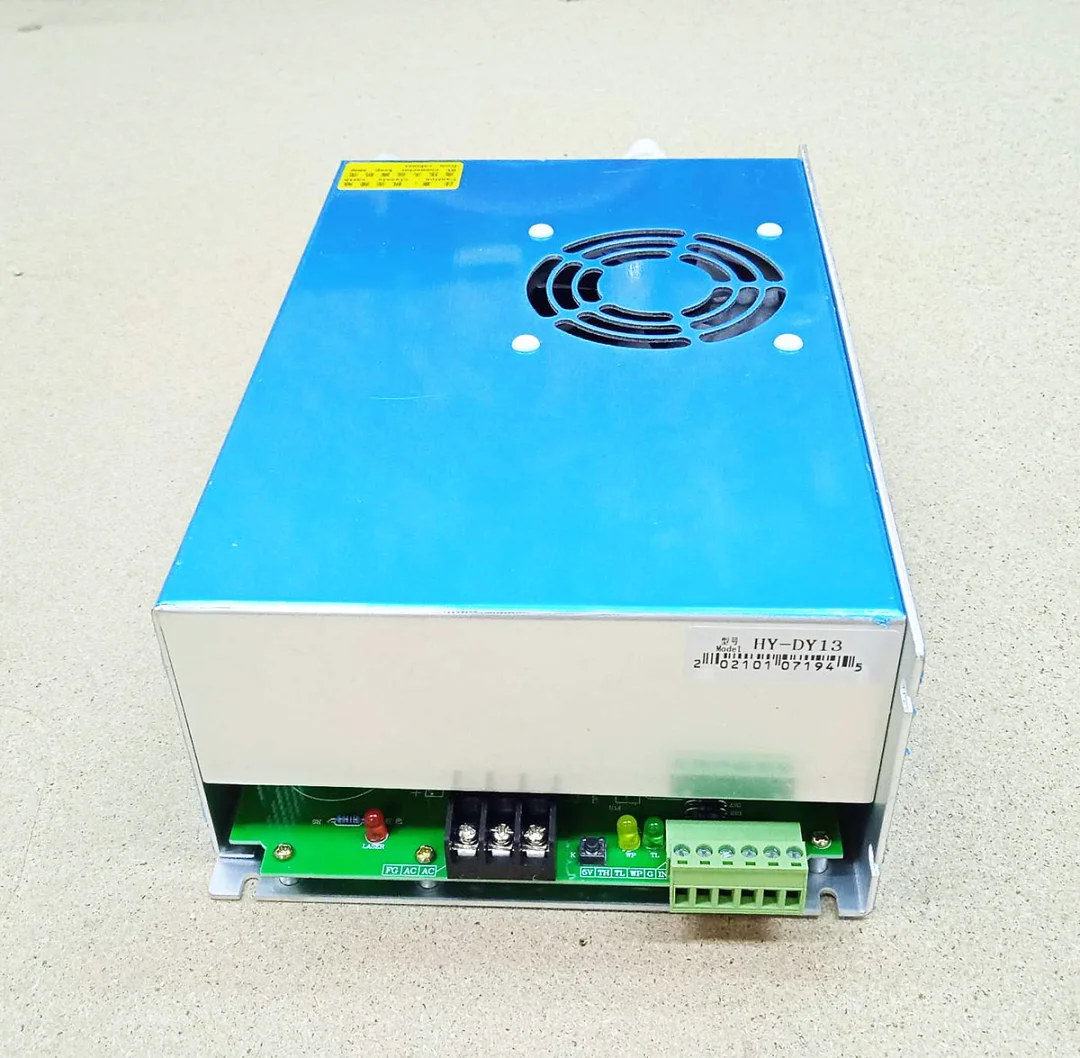

Високовольтний блок живлення HY-DY13 випускає Jinan Hongyuan Electric. У посібнику виробника модель позначена як блок живлення 100 Вт для лазерних трубок CO2. На корпусі наліпка з моделлю HY-DY13 і попередження про заземлення корпусу та високовольтний роз’єм.
Дані з посібника виробника
- Вхідна напруга: AC 220 В (виконання на AC 110 В постачається під замовлення).
- Частота мережі: 47-440 Гц.
- Максимальна вхідна потужність: 550 Вт.
- Максимальна вихідна напруга: 40 кВ постійного струму.
- Максимальний вихідний струм: 28 мА.
- ККД при повному навантаженні: не менше 90%.
- Час відгуку: не більше 1 мс.

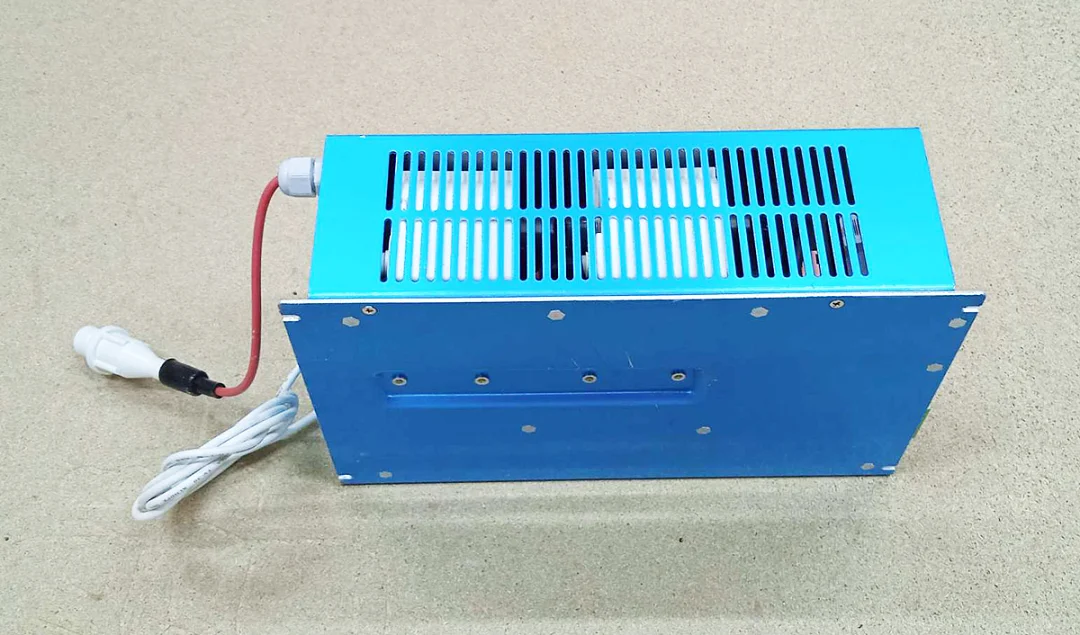

- Охолодження: примусове, вентилятором.
- Кнопка ручного тестового ввімкнення лазера.

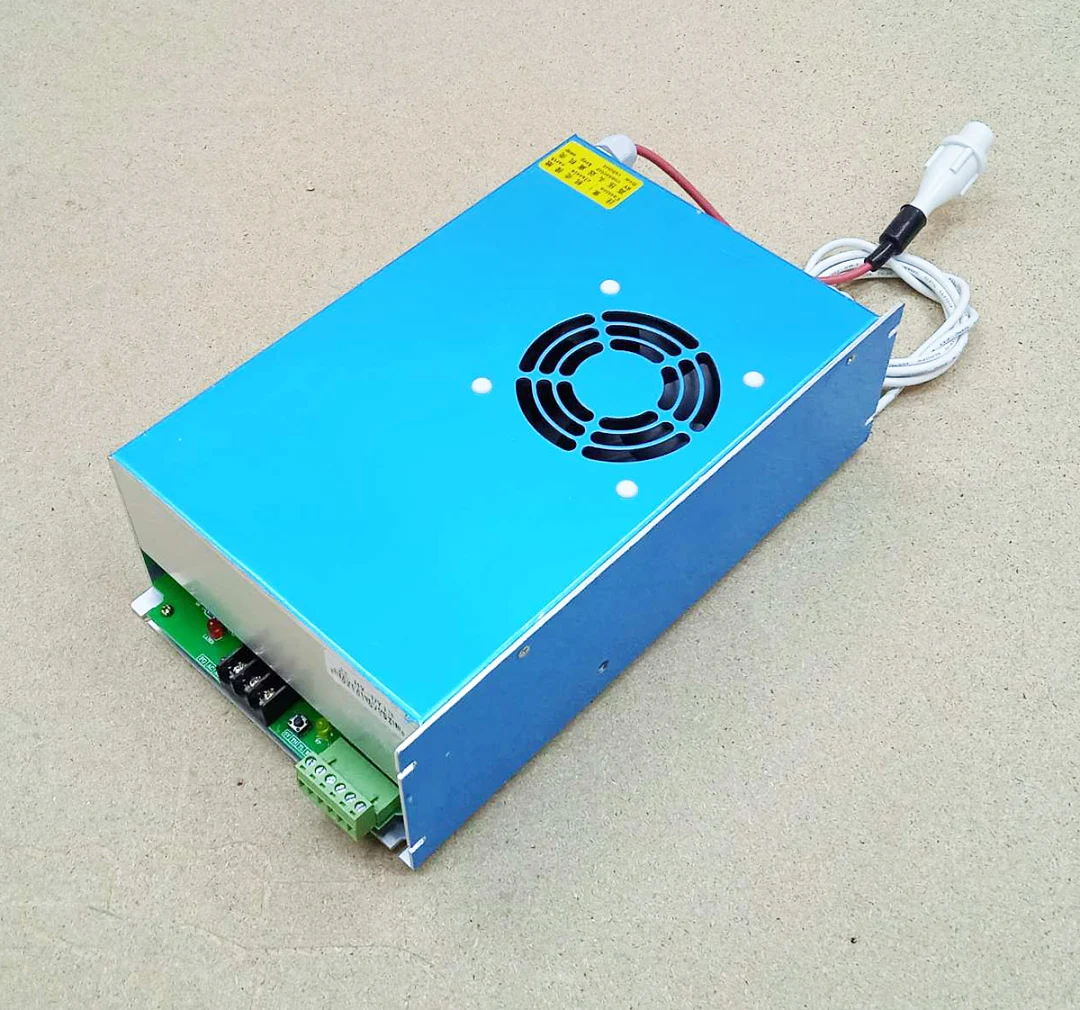

Клеми та індикатори
- FG, AC, AC: гвинтові клеми захисного заземлення і мережі.
- 5V: вихід 5 В, максимальний струм 20 мА.
- TH: ввімкнення лазера високим рівнем, не менше 3 В.
- TL: ввімкнення лазера низьким рівнем, не більше 0,3 В.
- WP: вхід захисту для датчика протоку води або датчика вентилятора.
- G: спільний провід; за посібником з’єднується з корпусом верстата і спільним проводом контролера.
- IN: регулювання потужності аналоговим сигналом 0-5 В або ШІМ-сигналом 5 В частотою не менше 20 кГц.
- LASER, WP, TL: світлодіодні індикатори на платі.
Підключення
- Усі підключення виконуйте при вимкненому живленні.
- Корпус блока з’єднайте із захисним заземленням.
- Високовольтний вихід HV+ підключається до анода (+) трубки, зворотний провід до катода (-) напряму або через міліамперметр.
- Не вмикайте блок із розімкненим високовольтним колом і без охолодження трубки водою.
- Дисплея і роз’єму RJ45 блок не має.
