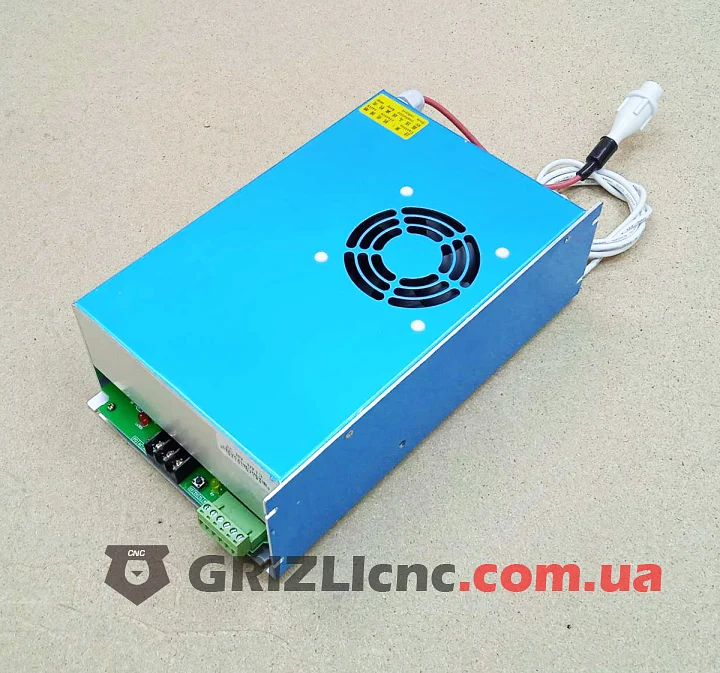

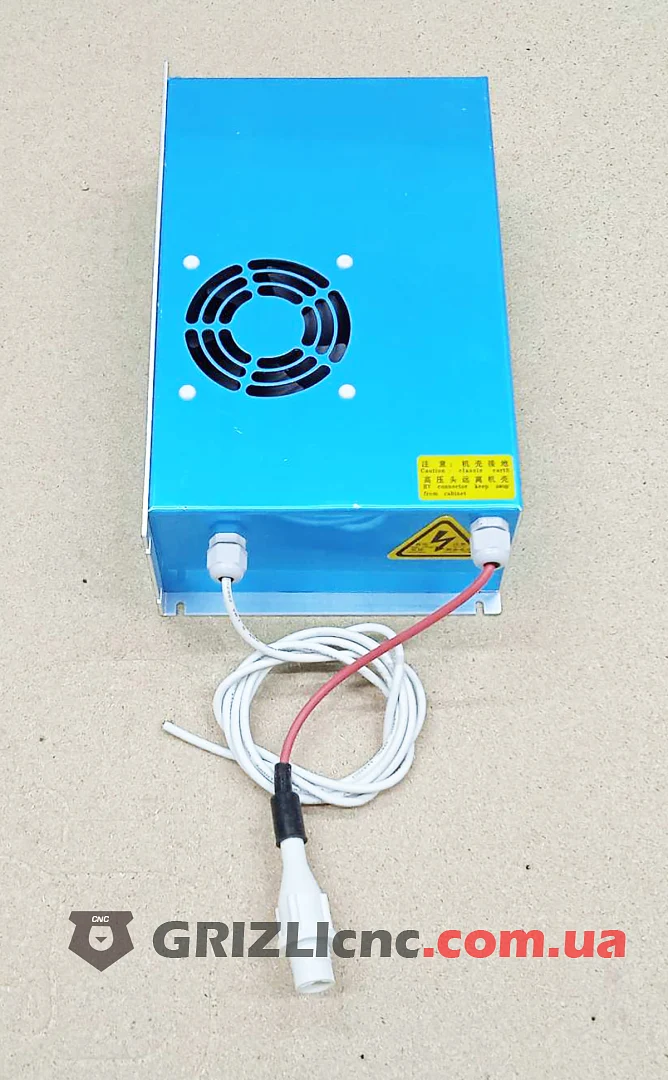

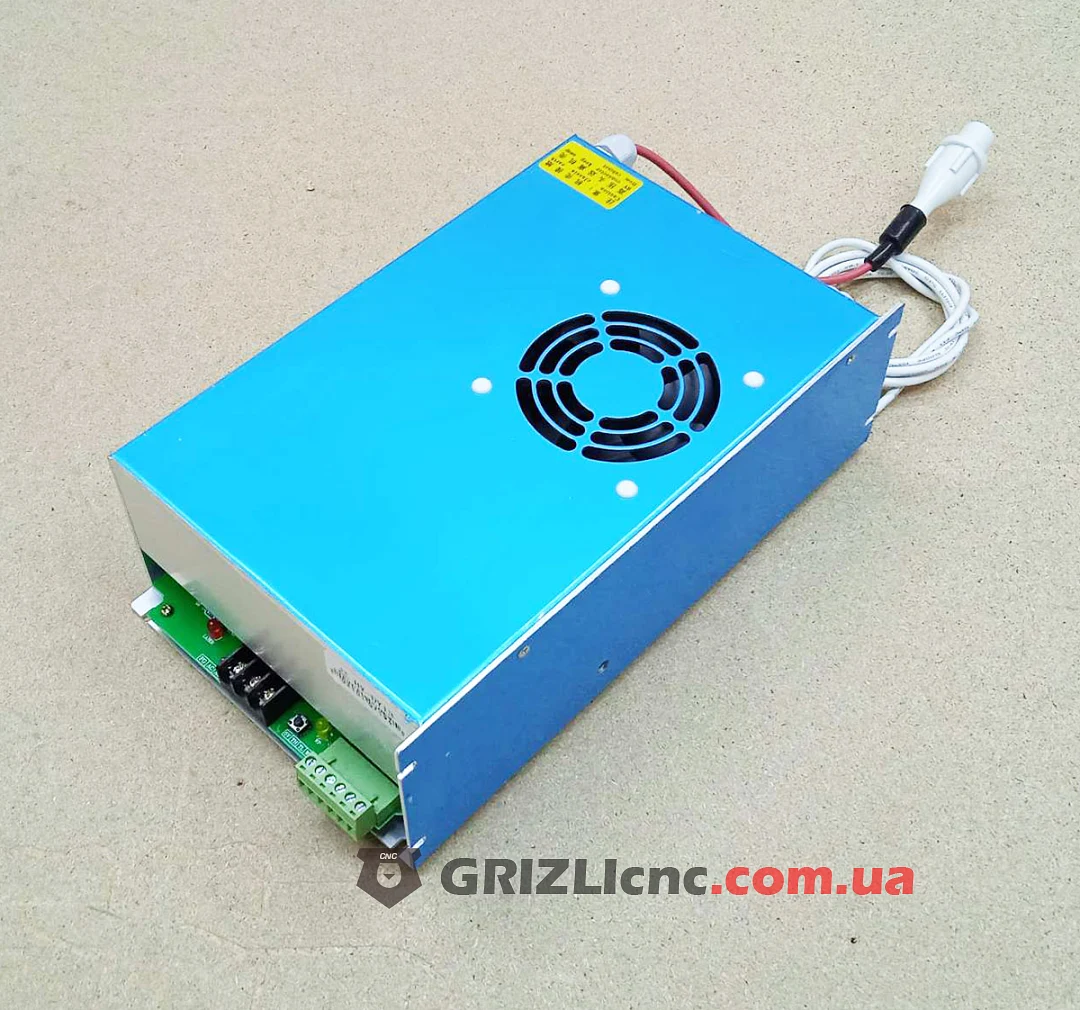

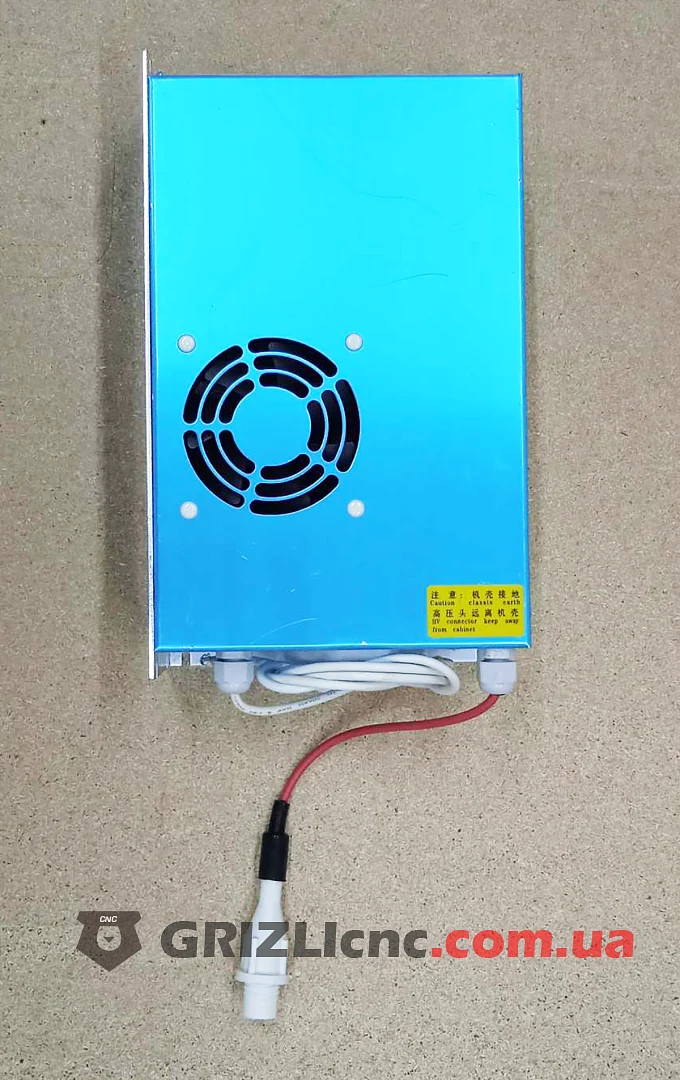

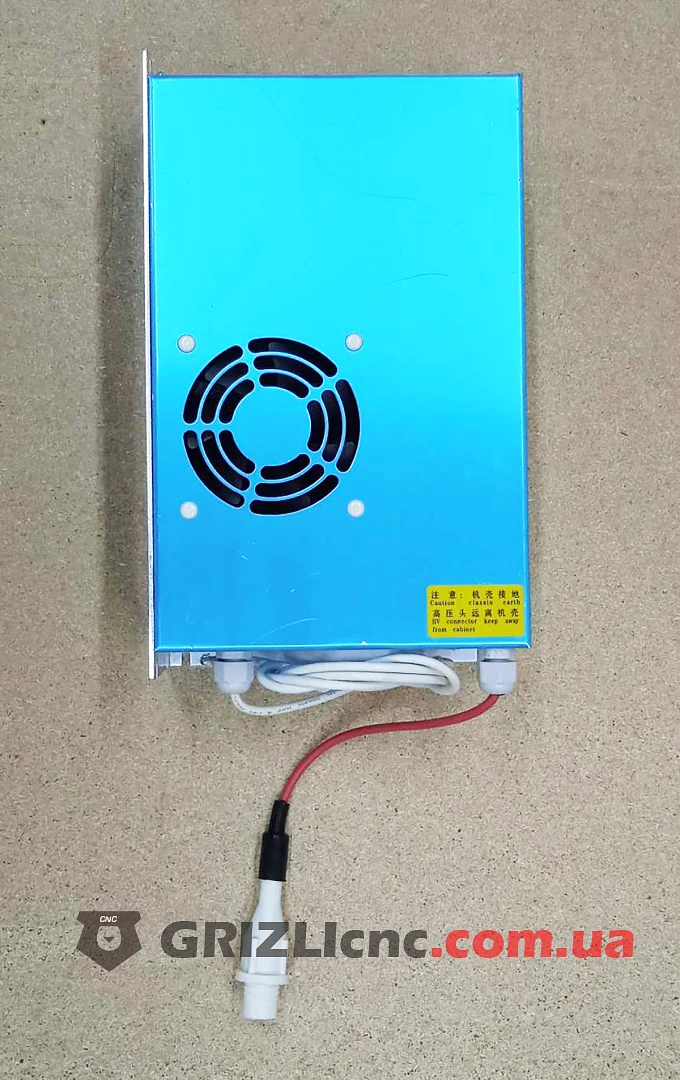

Высоковольтный блок питания HY-DY13 выпускает Jinan Hongyuan Electric. В руководстве производителя модель обозначена как блок питания 100 Вт для лазерных трубок CO2. На корпусе наклейка с моделью HY-DY13 и предупреждение о заземлении корпуса и высоковольтном разъёме.
Данные из руководства производителя
- Входное напряжение: AC 220 В (исполнение на AC 110 В поставляется под заказ).
- Частота сети: 47-440 Гц.
- Максимальная входная мощность: 550 Вт.
- Максимальное выходное напряжение: 40 кВ постоянного тока.
- Максимальный выходной ток: 28 мА.
- КПД при полной нагрузке: не менее 90%.
- Время отклика: не более 1 мс.

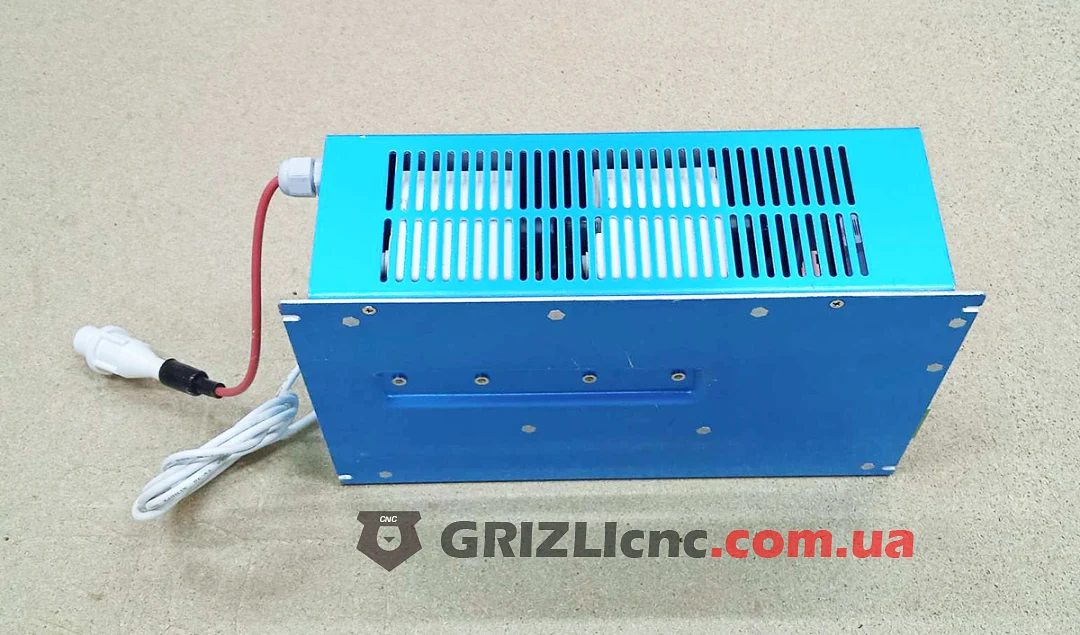

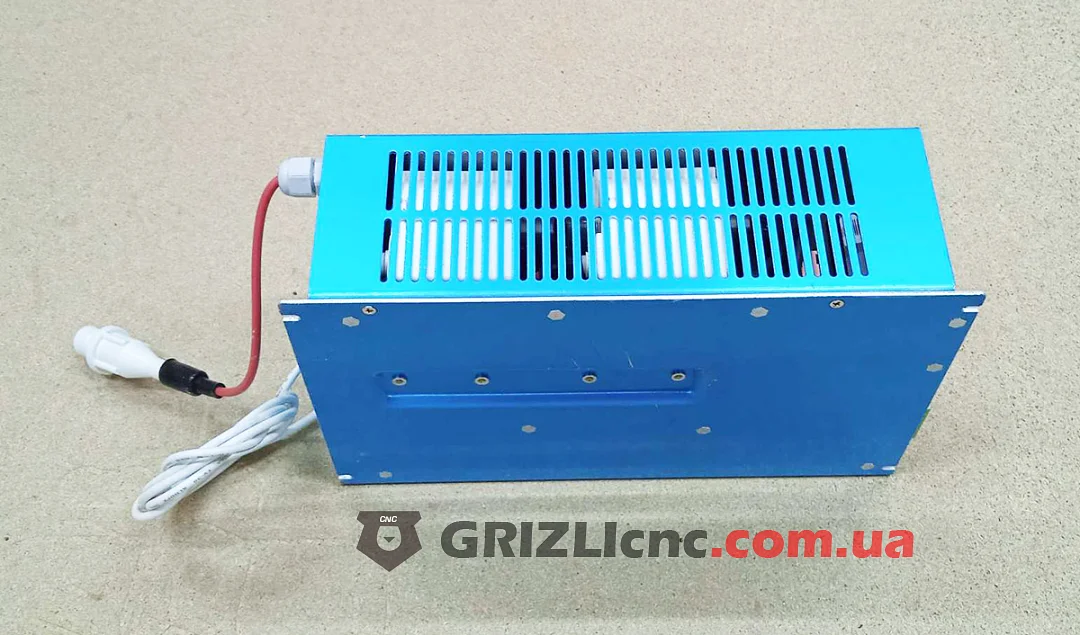

- Охлаждение: принудительное, вентилятором.
- Кнопка ручного тестового включения лазера.

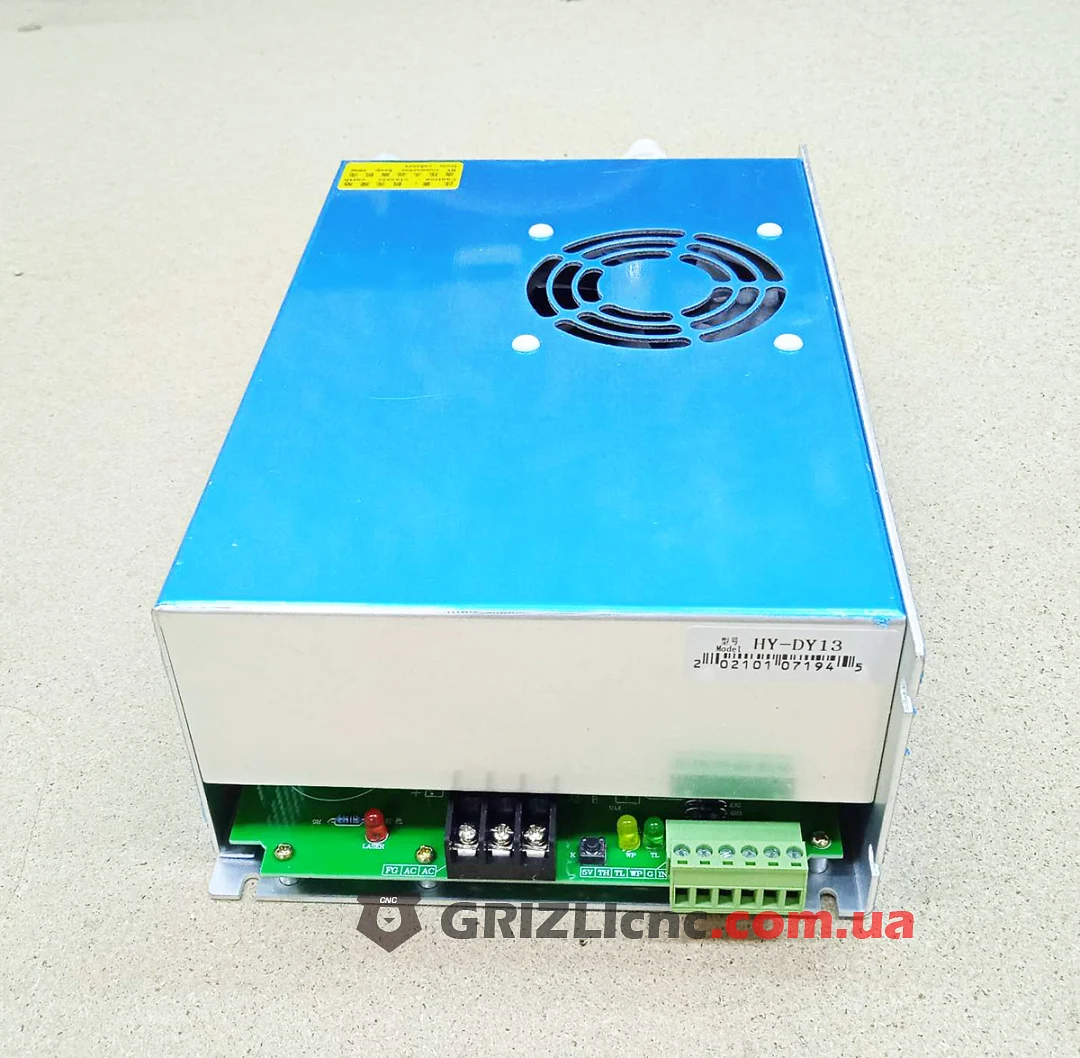

Клеммы и индикаторы
- FG, AC, AC: винтовые клеммы защитного заземления и сети.
- 5V: выход 5 В, максимальный ток 20 мА.
- TH: включение лазера высоким уровнем, не менее 3 В.
- TL: включение лазера низким уровнем, не более 0.3 В.
- WP: вход защиты для датчика протока воды или датчика вентилятора.
- G: общий провод; по руководству соединяется с корпусом станка и общим проводом контроллера.
- IN: регулировка мощности аналоговым сигналом 0-5 В или ШИМ-сигналом 5 В частотой не менее 20 кГц.
- LASER, WP, TL: светодиодные индикаторы на плате.
Подключение
- Все подключения выполняйте при отключённом питании.
- Корпус блока соедините с защитным заземлением.

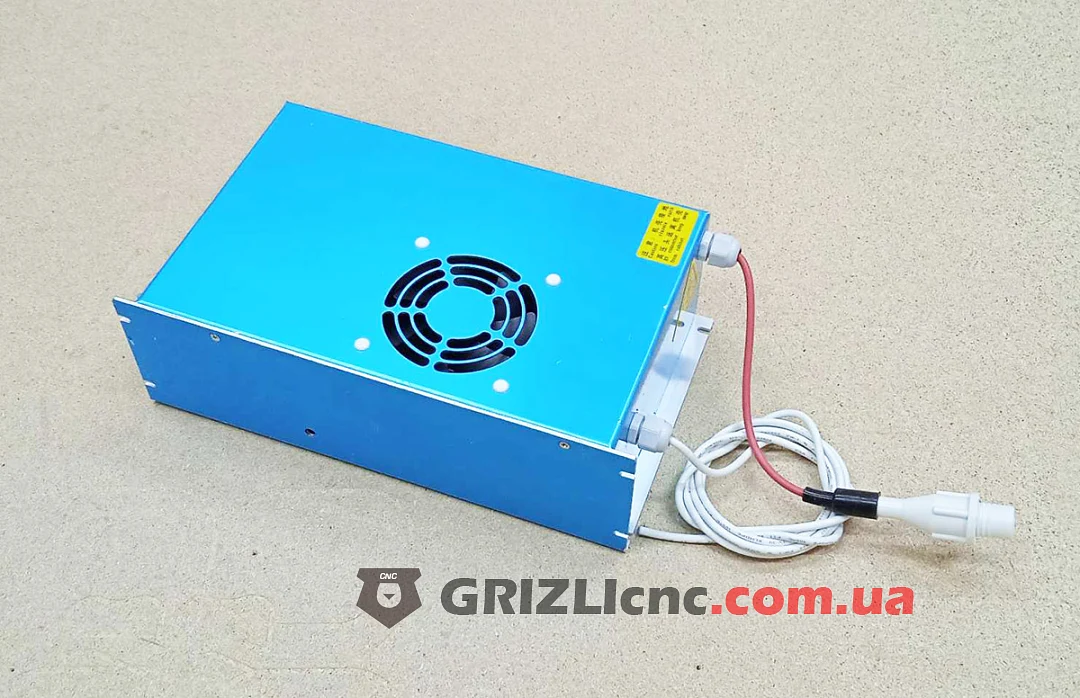

- Высоковольтный выход HV+ подключается к аноду (+) трубки, обратный провод к катоду (-) напрямую или через миллиамперметр.
- Не включайте блок с разомкнутой высоковольтной цепью и без охлаждения трубки водой.
- Дисплея и разъёма RJ45 у блока нет.
