Високовольтний блок живлення MYJG80R 80 Вт для лазерного верстата CO2

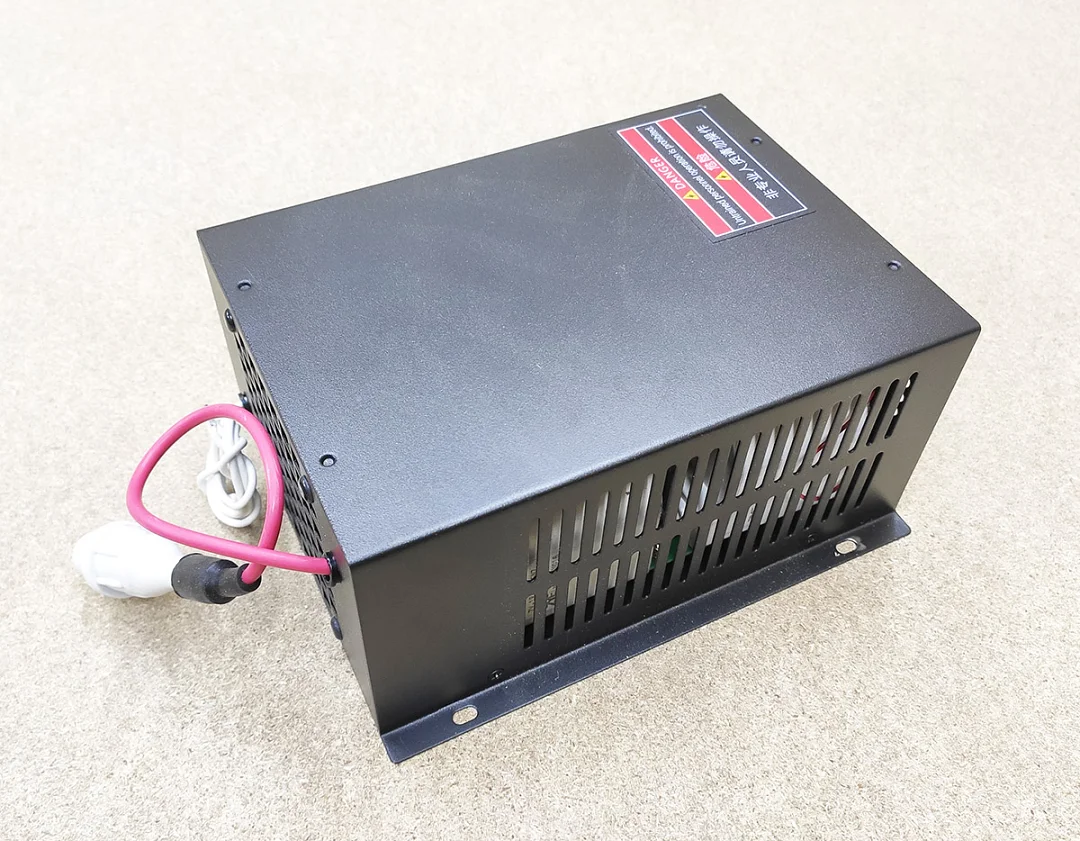

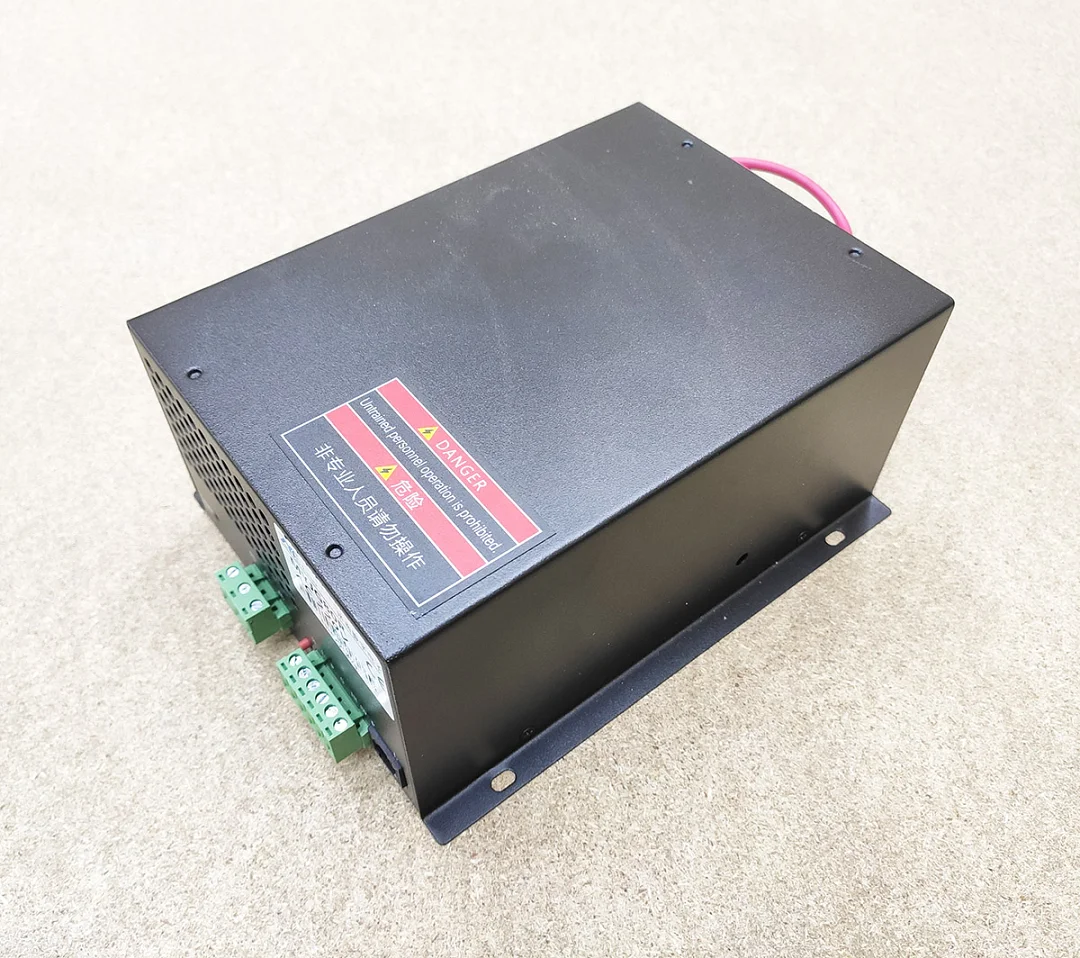

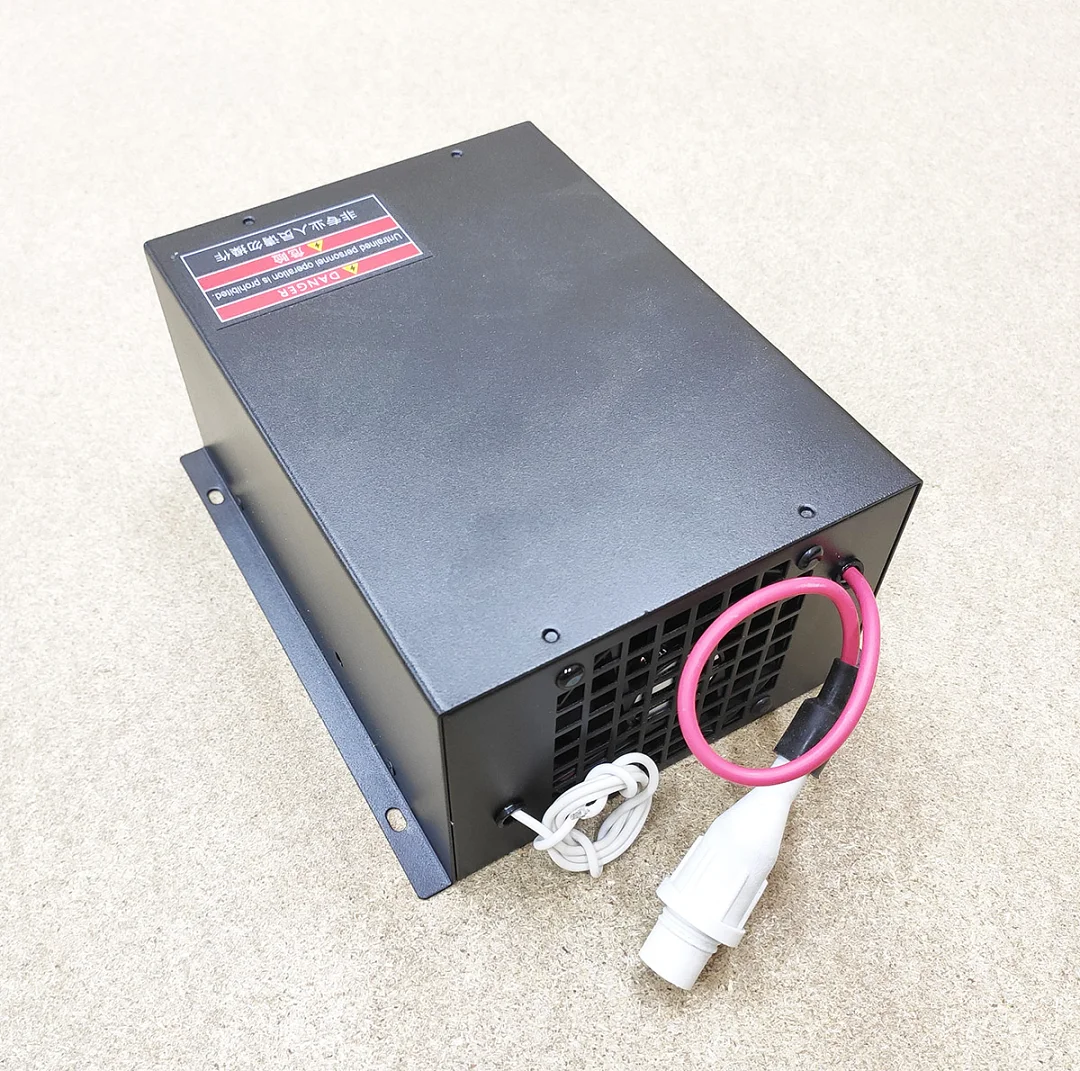

Високовольтний блок живлення MYJG80R випускає ZYE Laser. За посібником виробника блок призначений для лазерних трубок CO2 потужністю 80 Вт. На шильдику вказані модель MYJG80R, живлення AC 220V і маркування CE, на корпусі попереджувальна наліпка DANGER. Дисплея блок не має.

Дані з посібника виробника

• Призначення: лазерна трубка CO2 потужністю 80 Вт.
• Керування ввімкненням лазера сигналом TTL.
• Захист виходу при розімкненому високовольтному колі.
• Кнопка ручного тестового ввімкнення лазера.

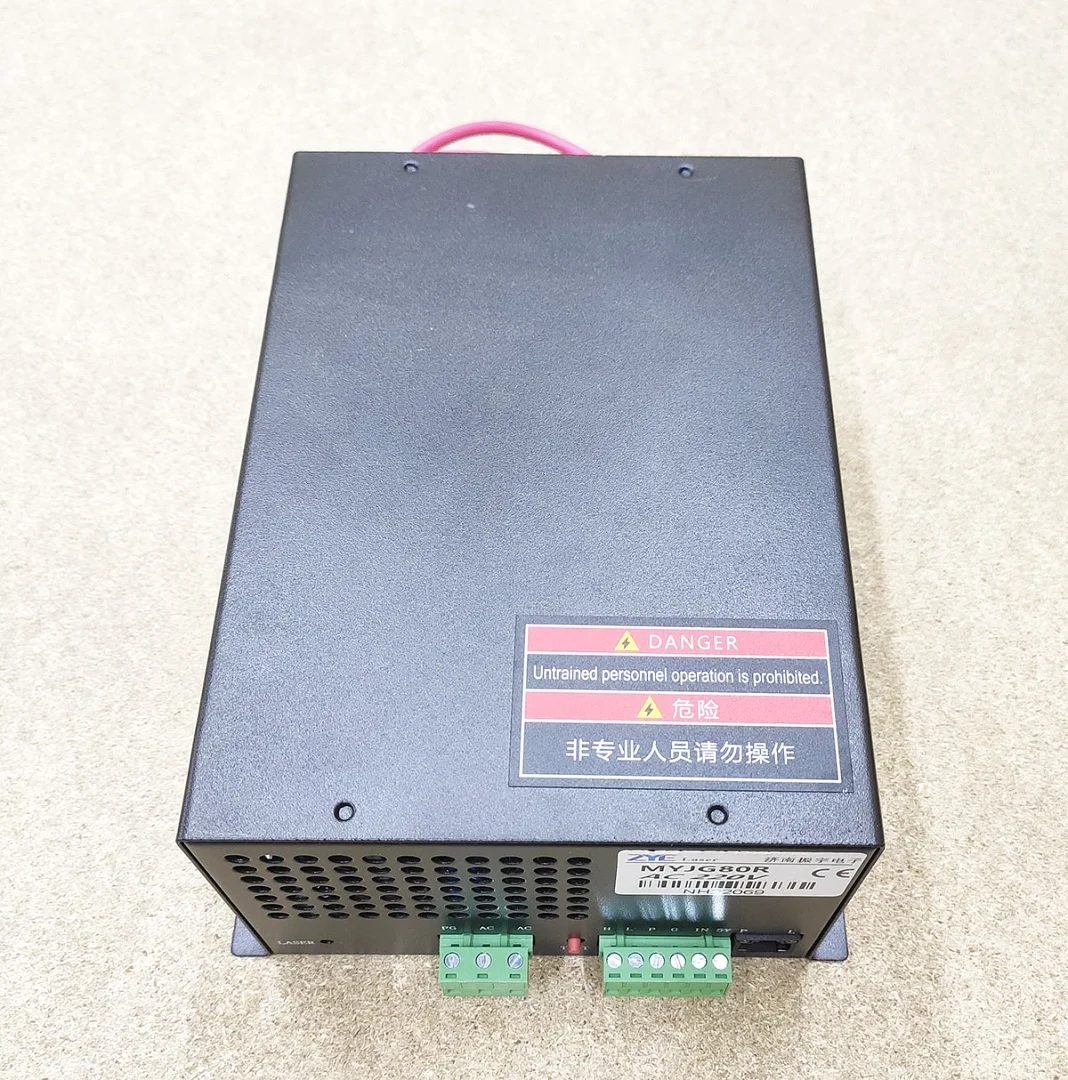

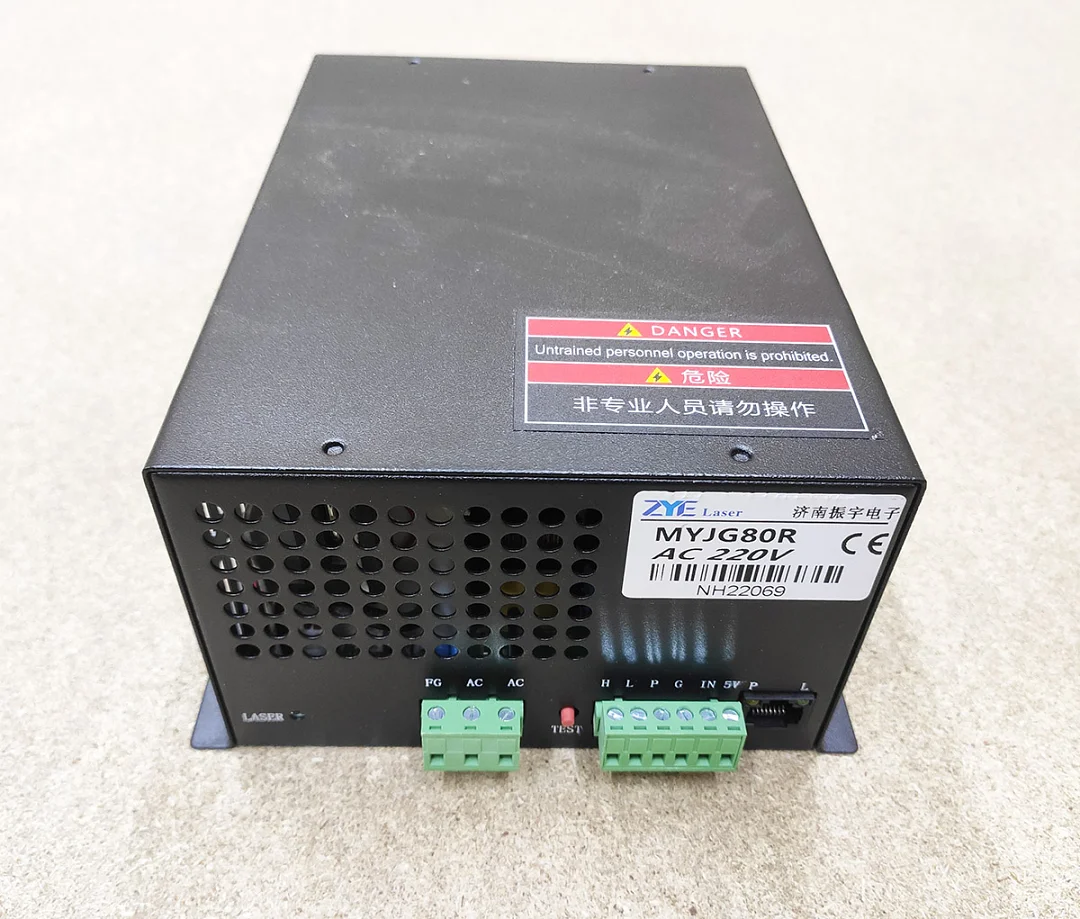

Клеми та роз’єми

• FG, AC, AC: захисне заземлення і мережа AC 220 В.
• H, L: входи ввімкнення лазера сигналом високого (H) і низького (L) рівня.
• P: вхід захисту за протоком води.
• G: спільний провід сигналів керування.
• IN: вхід регулювання потужності, 0-5 В або ШІМ.
• 5V: вихід 5 В.
• RJ45: роз’єм на задній панелі.
• TEST: кнопка ручного тестового ввімкнення лазера.
• LASER: індикатор на задній панелі.

Підключення

• Усі підключення виконуйте при вимкненому живленні.
• Клему FG з’єднайте із захисним заземленням.
• Високовольтний вихід блока підключається до анода (+) трубки, зворотний провід до катода (-).
• Під час налаштування не перевищуйте максимальний струм, зазначений у паспорті трубки.
