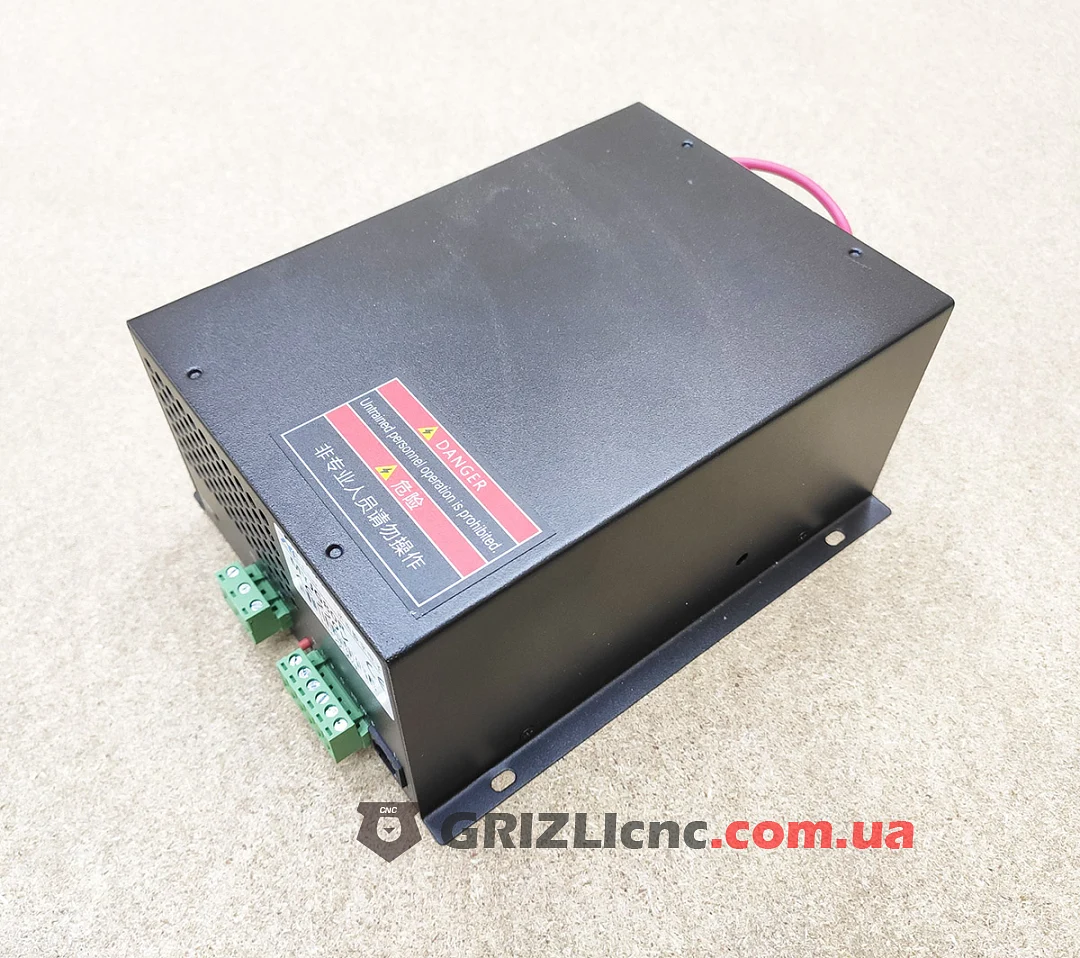

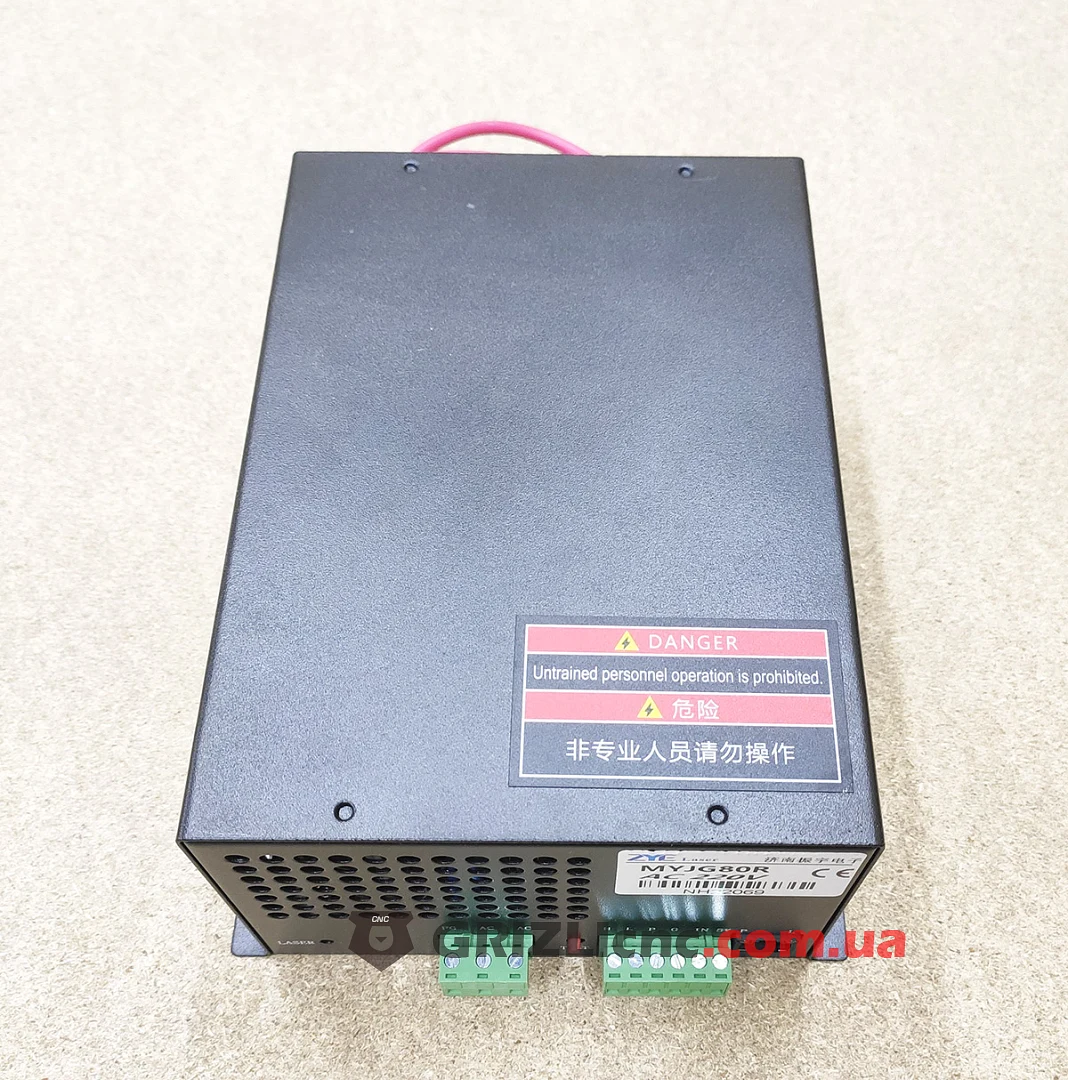

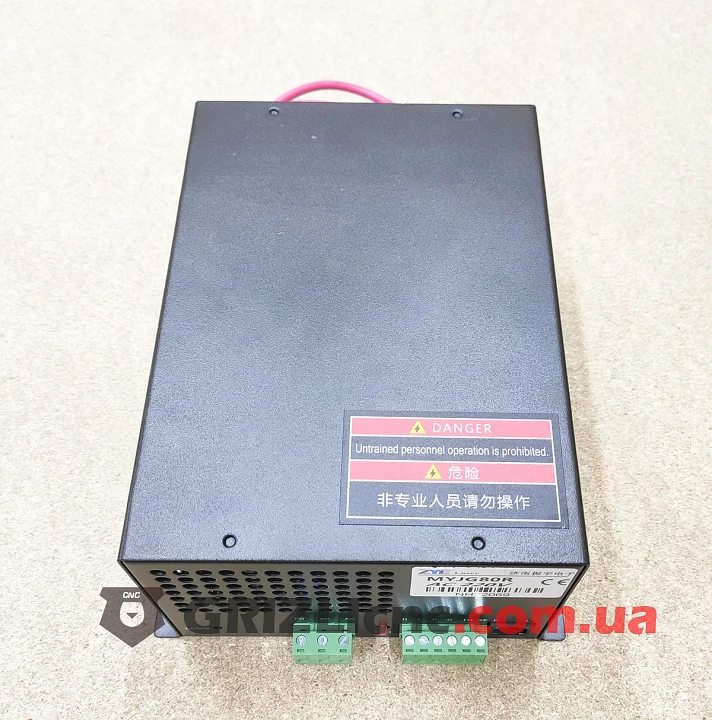

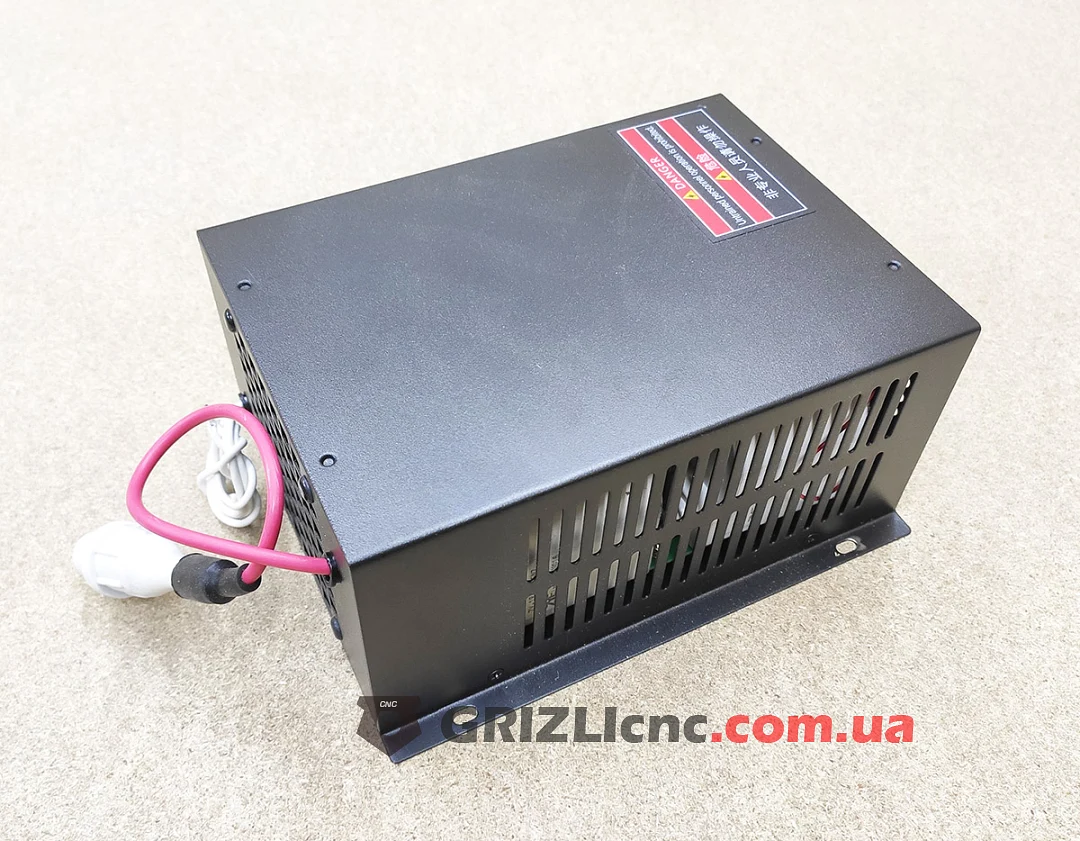

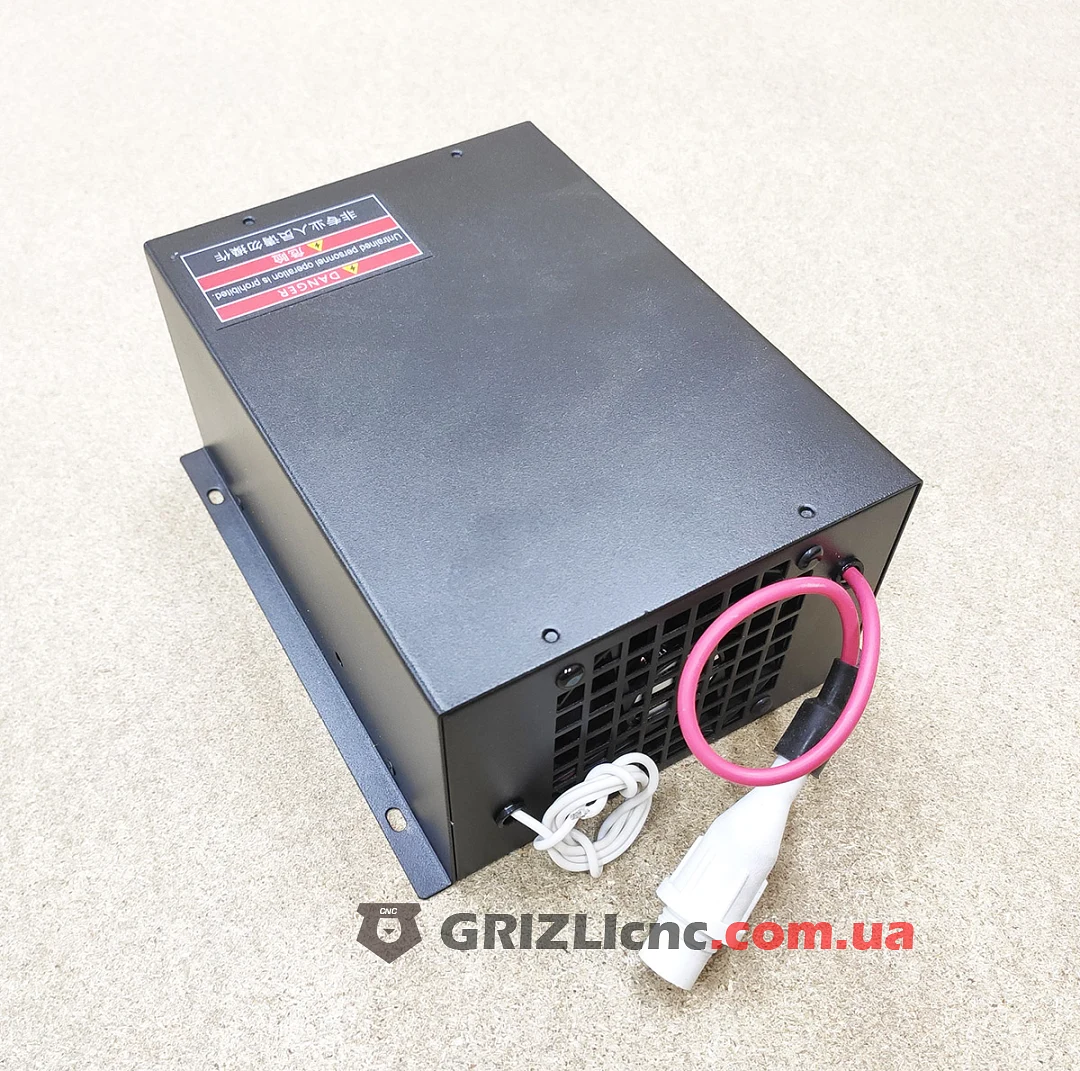

Высоковольтный блок питания MYJG80R выпускает ZYE Laser. По руководству производителя блок предназначен для лазерных трубок CO2 мощностью 80 Вт. На шильдике указаны модель MYJG80R, питание AC 220V и маркировка CE, на корпусе предупреждающая наклейка DANGER. Дисплея у блока нет.
Данные из руководства производителя
- Назначение: лазерная трубка CO2 мощностью 80 Вт.
- Управление включением лазера сигналом TTL.
- Защита выхода при разомкнутой высоковольтной цепи.
- Кнопка ручного тестового включения лазера.

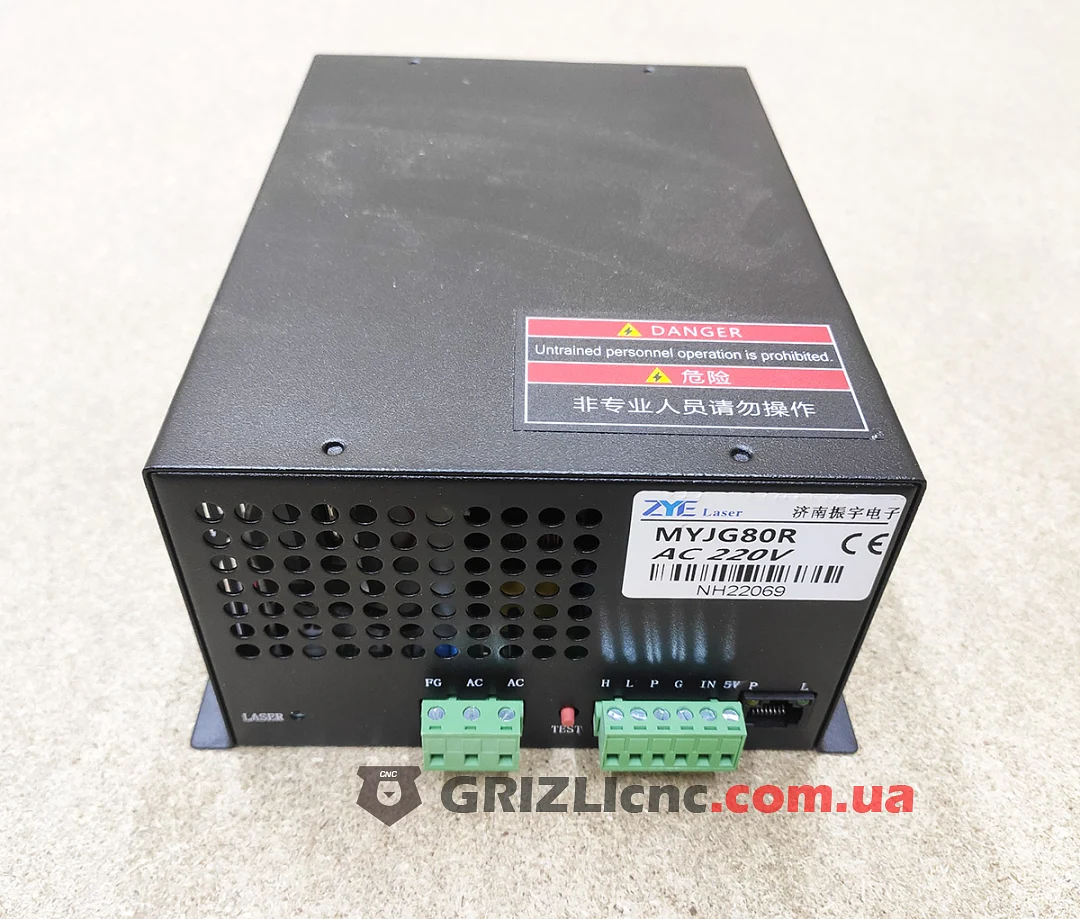

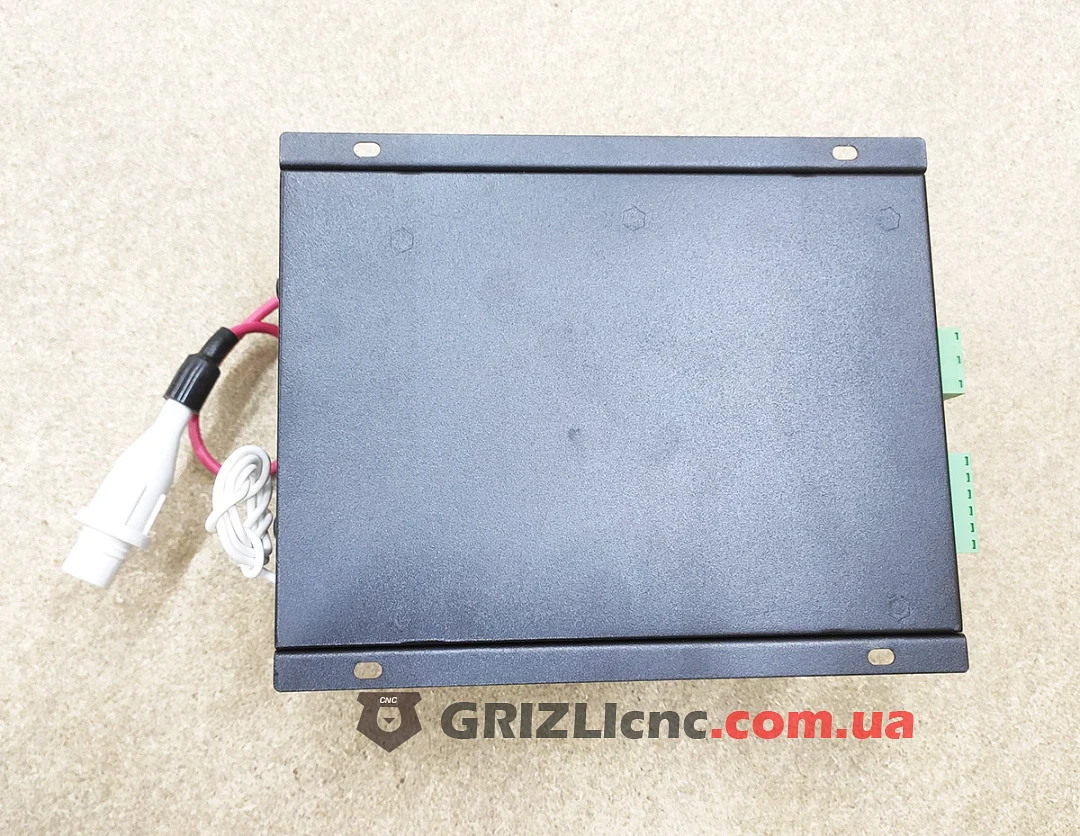

Клеммы и разъёмы
- FG, AC, AC: защитное заземление и сеть AC 220 В.
- H, L: входы включения лазера сигналом высокого (H) и низкого (L) уровня.
- P: вход защиты по протоку воды.
- G: общий провод сигналов управления.
- IN: вход регулировки мощности, 0-5 В или ШИМ.
- 5V: выход 5 В.
- RJ45: разъём на задней панели.
- TEST: кнопка ручного тестового включения лазера.
- LASER: индикатор на задней панели.
Подключение
- Все подключения выполняйте при отключённом питании.
- Клемму FG соедините с защитным заземлением.
- Высоковольтный выход блока подключается к аноду (+) трубки, обратный провод к катоду (-).
- При настройке не превышайте максимальный ток, указанный в паспорте трубки.
