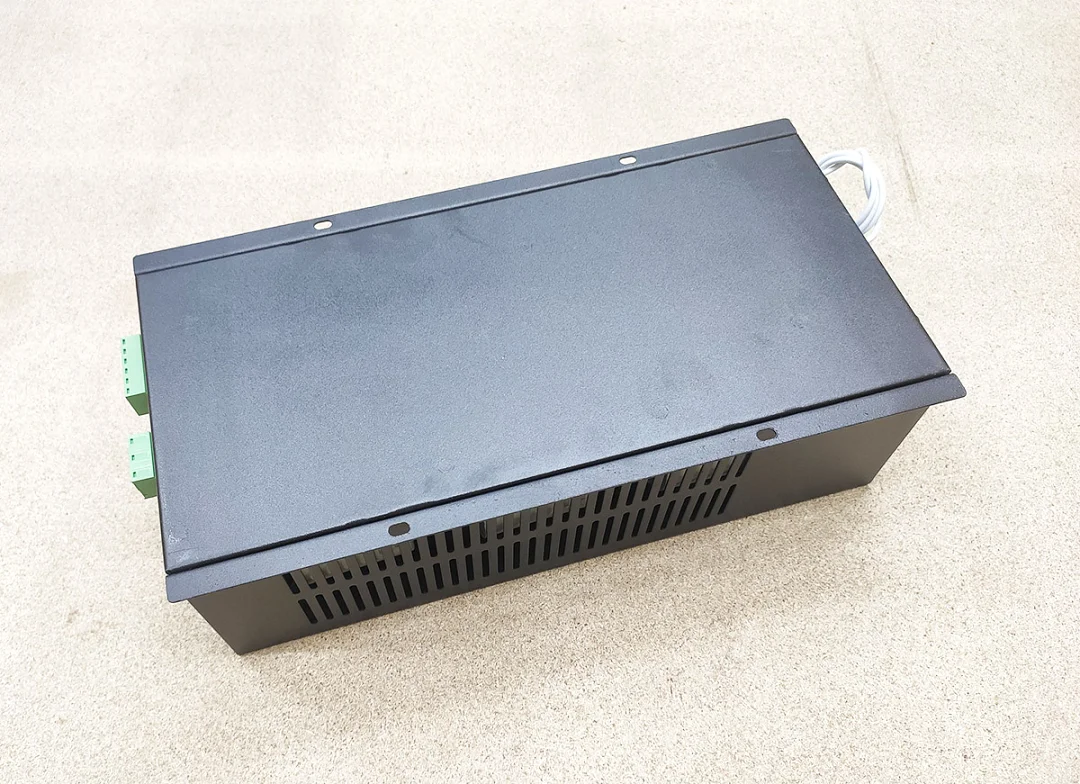

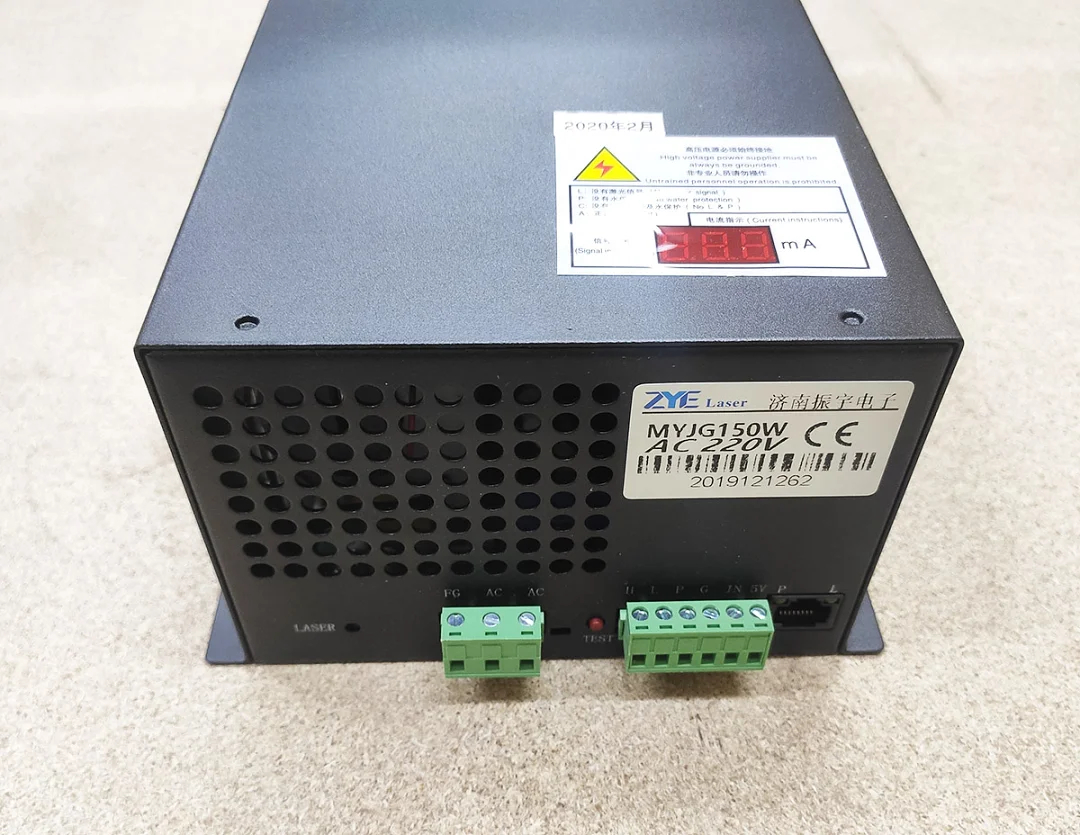

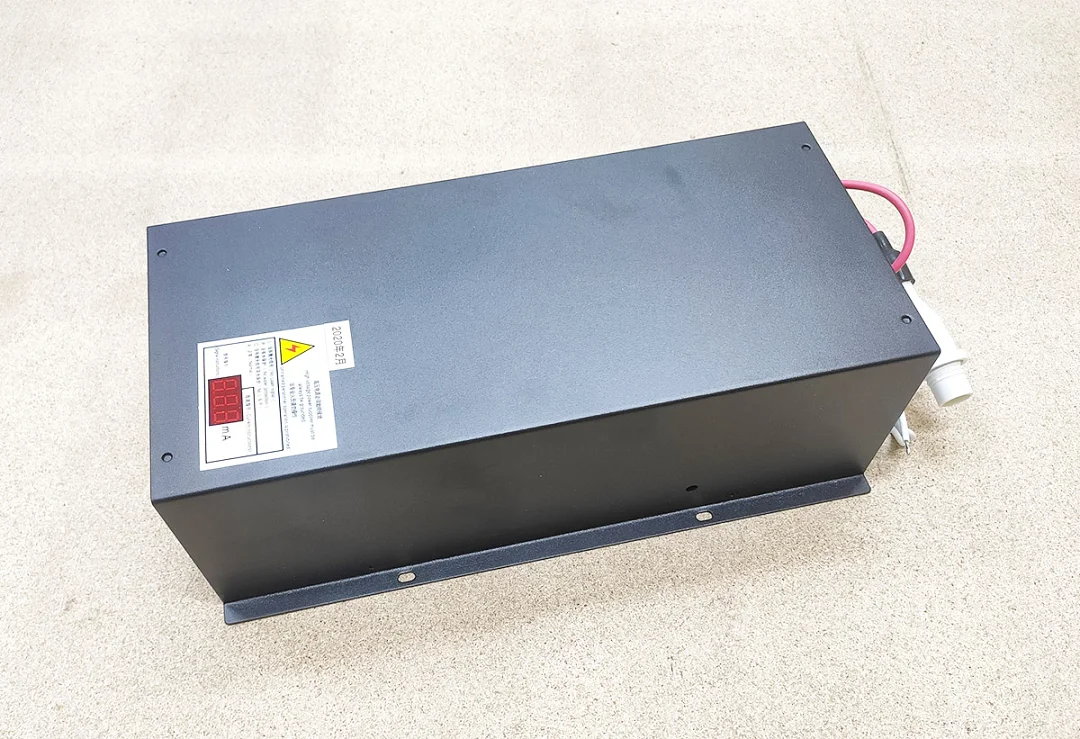

Високовольтний блок живлення MYJG150W випускає ZYE Laser. Виробник зазначає призначення блока: скляна лазерна трубка CO2 потужністю 150 Вт. На шильдику вказані модель MYJG150W, живлення AC 220V і маркування CE. Зверху блок має дисплей вихідного струму в мА і попередження про високу напругу, на задній панелі клеми підключення, кнопку TEST, індикатор LASER і роз’єм RJ45.
Дані виробника
- Призначення: скляна лазерна трубка CO2 потужністю 150 Вт.
- Максимальний вихідний струм: 38 мА.
- Ввімкнення лазера сигналом високого або низького рівня (TTL).
- Регулювання потужності аналоговим сигналом 0-5 В або ШІМ-сигналом.
- Вхід захисту для датчика протоку води.
- Функція TEST і порт для підключення зовнішнього цифрового контролера.
- Охолодження вентилятором.
Клеми та роз’єми
- FG, AC, AC: захисне заземлення і мережа AC 220 В.
- H, L: входи ввімкнення лазера сигналом високого (H) і низького (L) рівня.
- P: вхід захисту за протоком води.
- G: спільний провід сигналів керування.
- IN: вхід регулювання потужності, 0-5 В або ШІМ.
- 5V: вихід 5 В.
- RJ45: порт для підключення зовнішнього цифрового контролера.
- TEST: кнопка ручного тестового ввімкнення лазера.
- LASER: індикатор на задній панелі.
Підключення
- Усі підключення виконуйте при вимкненому живленні.
- Клему FG з’єднайте із захисним заземленням.

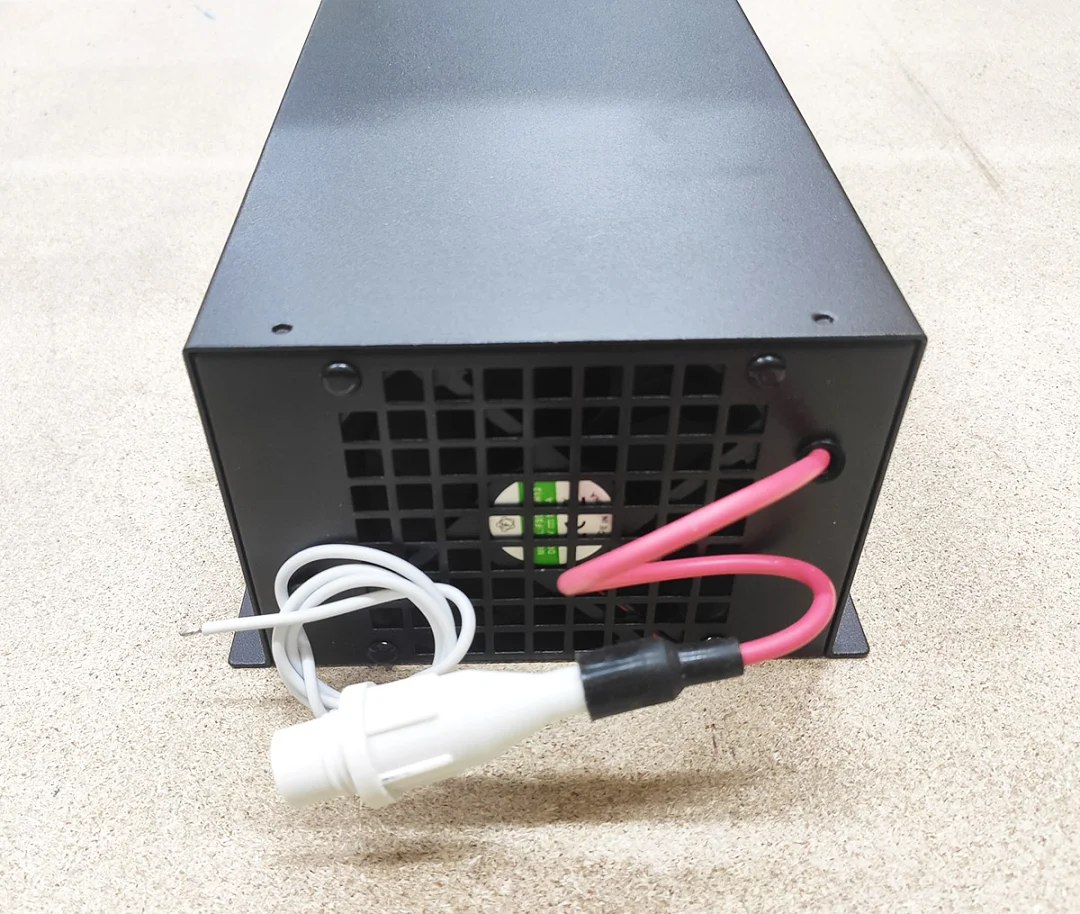

- Високовольтний вихід блока підключається до анода (+) трубки, зворотний провід до катода (-).
- Під час налаштування не перевищуйте максимальний струм, зазначений у паспорті трубки.
